2.8 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले मॉड्यूल 240x320 क्यूएसपीआई 300 निट्स औद्योगिक एचएमआई के लिए

उत्पाद का वर्णन

CH280QV41A एक 2.8 इंच का IPS TFT एलसीडी डिस्प्ले मॉड्यूल है जिसमें 240 x (RGB) x 320 रिज़ॉल्यूशन और 40-पिन QSPI इंटरफ़ेस है। यह 300 cd/m2, 262K रंगों की विशिष्ट चमक प्रदान करता है,और कई पदों से सुसंगत पठनीयता के लिए 80/80/80/80 देखने की दिशा. पैनल एक IPS संचरण सामान्य रूप से काले मोड का उपयोग करता है 50.00 x 69.20 मिमी की रूपरेखा और एक 43.20 x 57.60 मिमी सक्रिय क्षेत्र के साथ। ऑपरेटिंग तापमान -20 से +70 डिग्री सेल्सियस तक होता है,जबकि भंडारण तापमान -30 से +80 डिग्री सेल्सियस तक होता हैयह नो-टच मॉड्यूल कॉम्पैक्ट औद्योगिक एचएमआई पैनलों, हैंडहेल्ड इंस्ट्रूमेंट्स, कंट्रोल टर्मिनलों और एम्बेडेड डिस्प्ले सिस्टम के लिए उपयुक्त है, जिन्हें स्थिर क्यूएसपीआई कनेक्शन की आवश्यकता होती है।

उत्पाद की विशेषताएं

• 240 x (RGB) x 320 रिज़ॉल्यूशन स्पष्ट पोर्ट्रेट-फॉर्मेट मेनू, मान और स्थिति स्क्रीन का समर्थन करता है।
• एक 40-पिन क्यूएसपीआई इंटरफेस कॉम्पैक्ट एम्बेडेड नियंत्रकों और डिस्प्ले प्लेटफार्मों से कनेक्शन को सरल बनाता है।
• 80/80/80/80 देखने की दिशा कई ऑपरेटर स्थितियों से छवि स्थिरता बनाए रखती है।
• 2.8 इंच का कॉम्पैक्ट नो-टच डिज़ाइन अंतरिक्ष-प्रतिबंधित औद्योगिक और हैंडहेल्ड उपकरण फिट करता है।

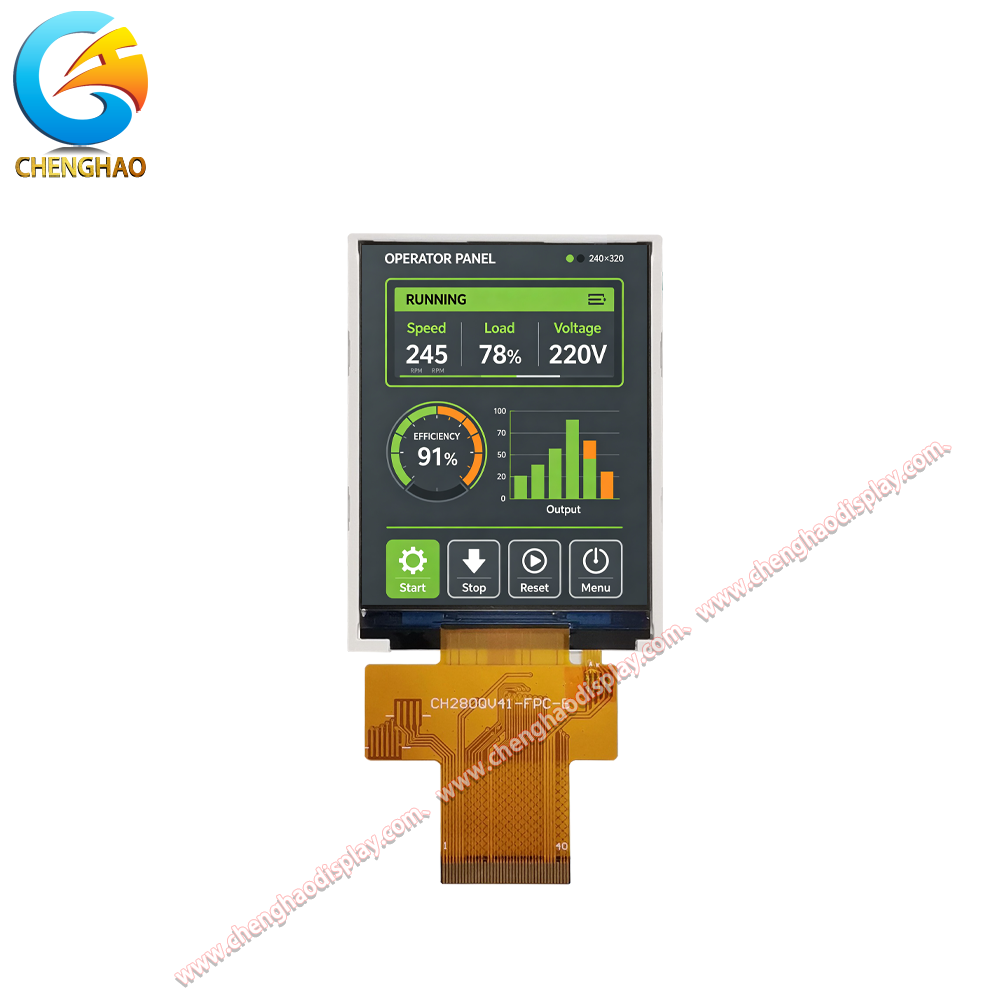

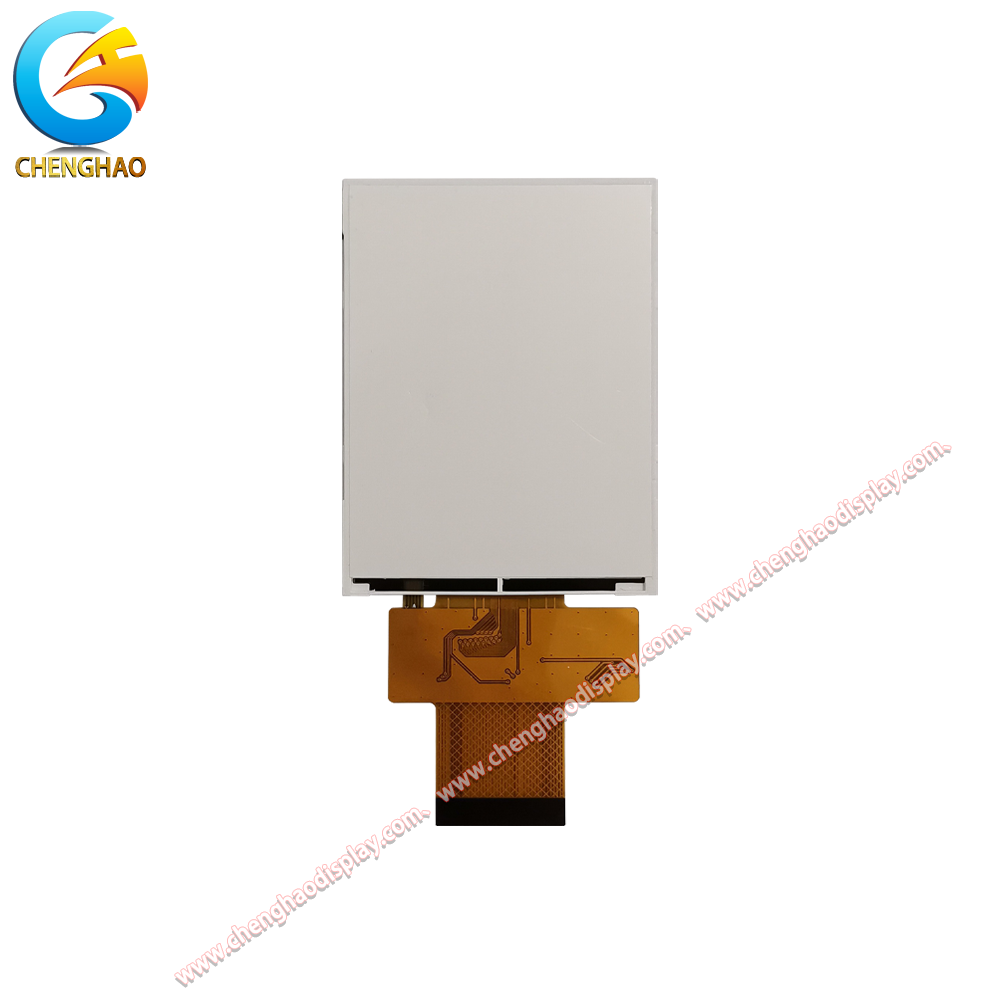

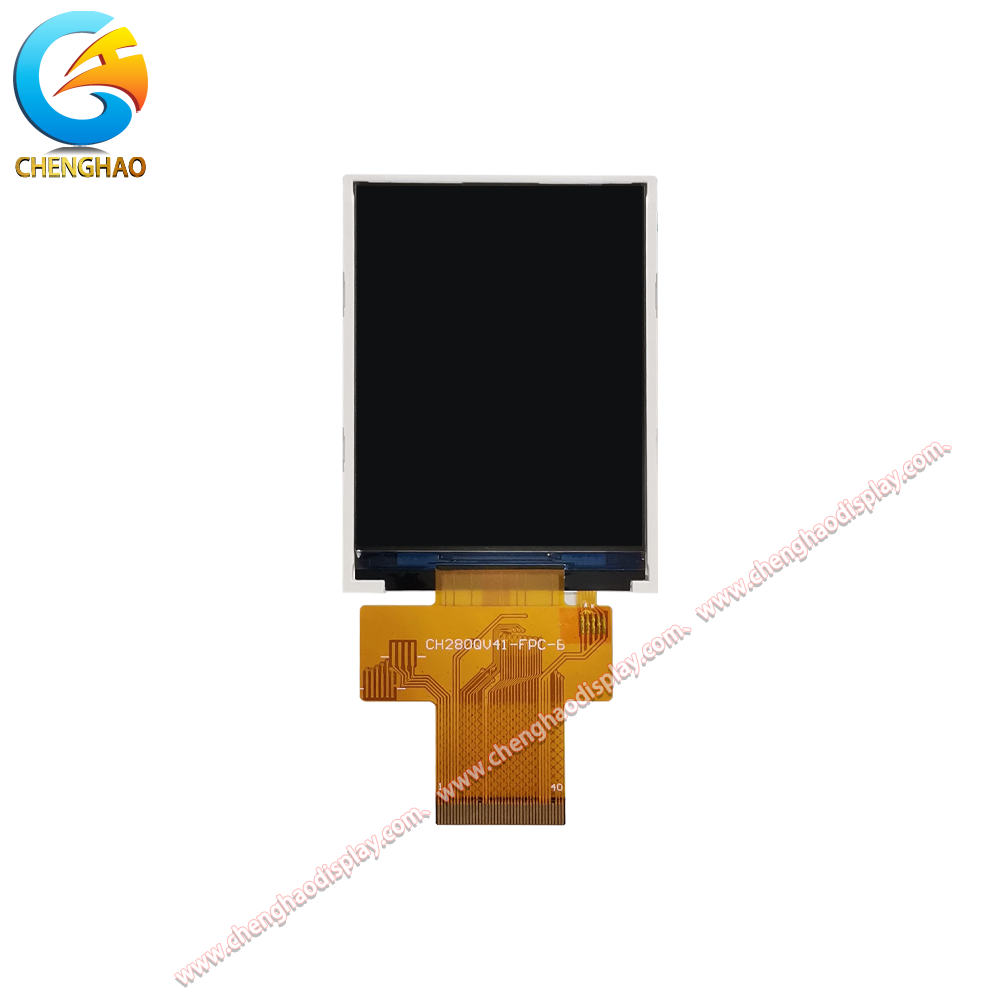

उत्पाद चित्र

विस्तृत विनिर्देश

अनुकूलित परिचय

चेंगहाओ टीएफटी एलसीडी मॉड्यूल, मोनो एलसीडी डिस्प्ले, कलर ओएलईडी मॉड्यूल और मोनो ओएलईडी मॉड्यूल के लिए अनुकूलित डिस्प्ले मॉड्यूल सेवाएं प्रदान करता है। अनुकूलन में एफपीसी लेआउट और पिन कॉन्फ़िगरेशन शामिल हैं,इंटरफेस चयन, चमक समायोजन, स्पर्श एकीकरण, विरोधी चमक सतह उपचार, और कवर कांच डिजाइन।

• एफपीसी अनुकूलन में रूपरेखा, लंबाई, पिन की संख्या और कनेक्टर लेआउट शामिल हैं।
• इंटरफ़ेस विकल्पों में QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP और HDMI शामिल हैं।
• चमक को मानक इनडोर उपयोग या उच्च परिवेश-प्रकाश वातावरण के लिए समायोजित किया जा सकता है।
• कैपेसिटिव टच, रेसिस्टिव टच और नो-टच कॉन्फ़िगरेशन उपलब्ध हैं।
• एजी सतह उपचार प्रकाशमान स्थापना क्षेत्रों में प्रतिबिंब को कम कर सकता है।
• कवर ग्लास को मोटाई, आकार, रंग और रेशम मुद्रण द्वारा अनुकूलित किया जा सकता है।

आवेदन के मामले

• कॉम्पैक्ट इंडस्ट्रियल एचएमआई पैनल:240 x 320 पोर्ट्रेट लेआउट और QSPI इंटरफ़ेस छोटे उपकरणों में स्पष्ट नियंत्रण, मान और स्थिति संकेतकों का समर्थन करते हैं।
• हैंडहेल्ड इंस्ट्रूमेंट्स:एक कॉम्पैक्ट 2.8 इंच की रूपरेखा और 40-पिन एफपीसी सीमित आंतरिक स्थान के साथ माप उपकरण और पोर्टेबल नियंत्रण उपकरणों को फिट करने में मदद करते हैं।
• प्रक्रिया नियंत्रण टर्मिनल:80/80/80/80 देखने की दिशा कॉम्पैक्ट नियंत्रण इकाइयों पर ऑपरेटर की विभिन्न स्थितियों से रीडिंग दिखाई देती है।
• एम्बेडेड मॉनिटरिंग डिवाइसःव्यापक तापमान संचालन और एक गैर स्पर्श निर्माण का समर्थन विश्वसनीय प्रदर्शन निगरानी वाले इनडोर उपकरणों में उपयोग।
