4औद्योगिक एचएमआई के लिए.3 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले मॉड्यूल 480x272 एसपीआई क्यूएसपीआई एमसीयू

उत्पाद का वर्णन

CH430WQ23A एक 4.3 इंच का IPS TFT एलसीडी डिस्प्ले मॉड्यूल है जिसमें 480 x (RGB) x 272 रिज़ॉल्यूशन और लचीला SPI, QSPI, और MCU इंटरफेस सपोर्ट है। यह 300 cd/m2 की विशिष्ट चमक प्रदान करता है।7 मिलियन रंग, और कई पदों से सुसंगत पठनीयता के लिए 80/80/80/80 देखने की दिशा। डिस्प्ले एक आईपीएस ट्रांसमिटिव आमतौर पर काले मोड और एक 40-पिन एफपीसी कनेक्शन का उपयोग करता है। इसका 105.5 x 67.2 मिमी की परिधि और 95.04 x 53.86 मिमी सक्रिय क्षेत्र कॉम्पैक्ट नियंत्रण उपकरण और एम्बेडेड डिस्प्ले डिजाइन फिट करता है। ऑपरेटिंग तापमान रेंज -20 से +70 डिग्री सेल्सियस है, -30 से +80 डिग्री सेल्सियस तक भंडारण के साथ।यह नो-टच मॉड्यूल औद्योगिक एचएमआई पैनलों के लिए उपयुक्त है, उपकरण, प्रक्रिया मॉनिटर और नियंत्रण टर्मिनलों के लिए एक स्थिर सीरियल या समानांतर इंटरफ़ेस की आवश्यकता होती है।

उत्पाद की विशेषताएं

• 480 x (RGB) x 272 रिज़ॉल्यूशन एम्बेडेड इंटरफेस के लिए स्पष्ट पाठ, चार्ट और स्थिति जानकारी प्रदान करता है।
• एसपीआई, क्यूएसपीआई और एमसीयू इंटरफ़ेस समर्थन विभिन्न होस्ट नियंत्रकों और डिजाइन प्लेटफार्मों में लचीलापन प्रदान करता है।
• 80/80/80/80 देखने की दिशा कई ऑपरेटर स्थितियों से छवि स्थिरता बनाए रखती है।
• एक कॉम्पैक्ट 40-पिन नो-टच डिजाइन औद्योगिक नियंत्रण उपकरण में सीधे एकीकरण का समर्थन करता है।

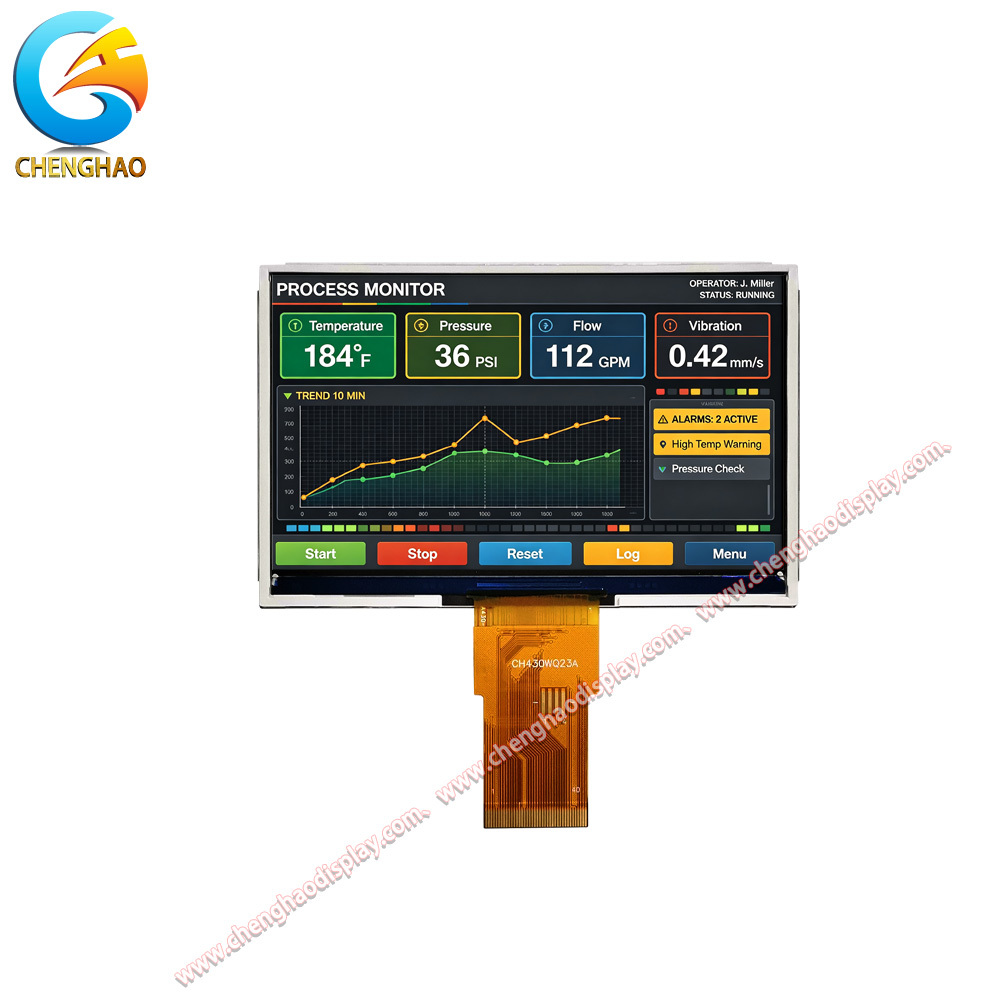

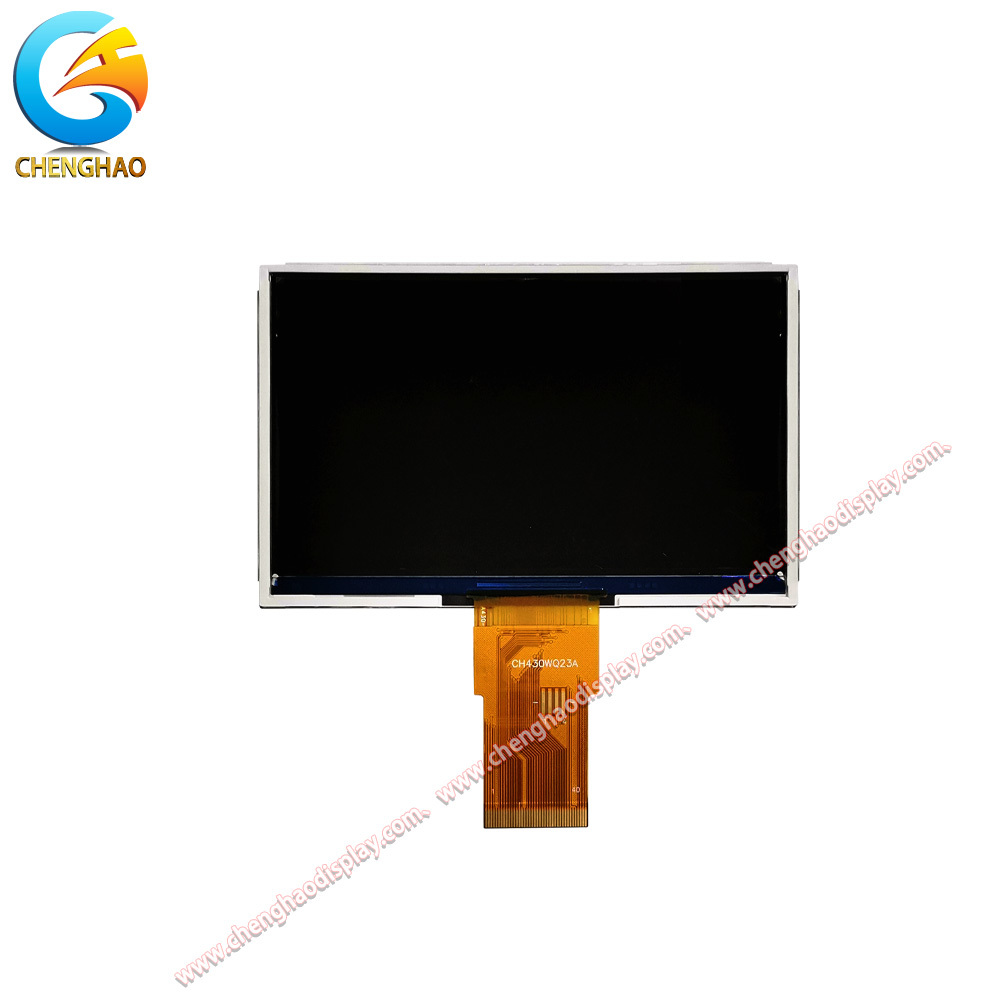

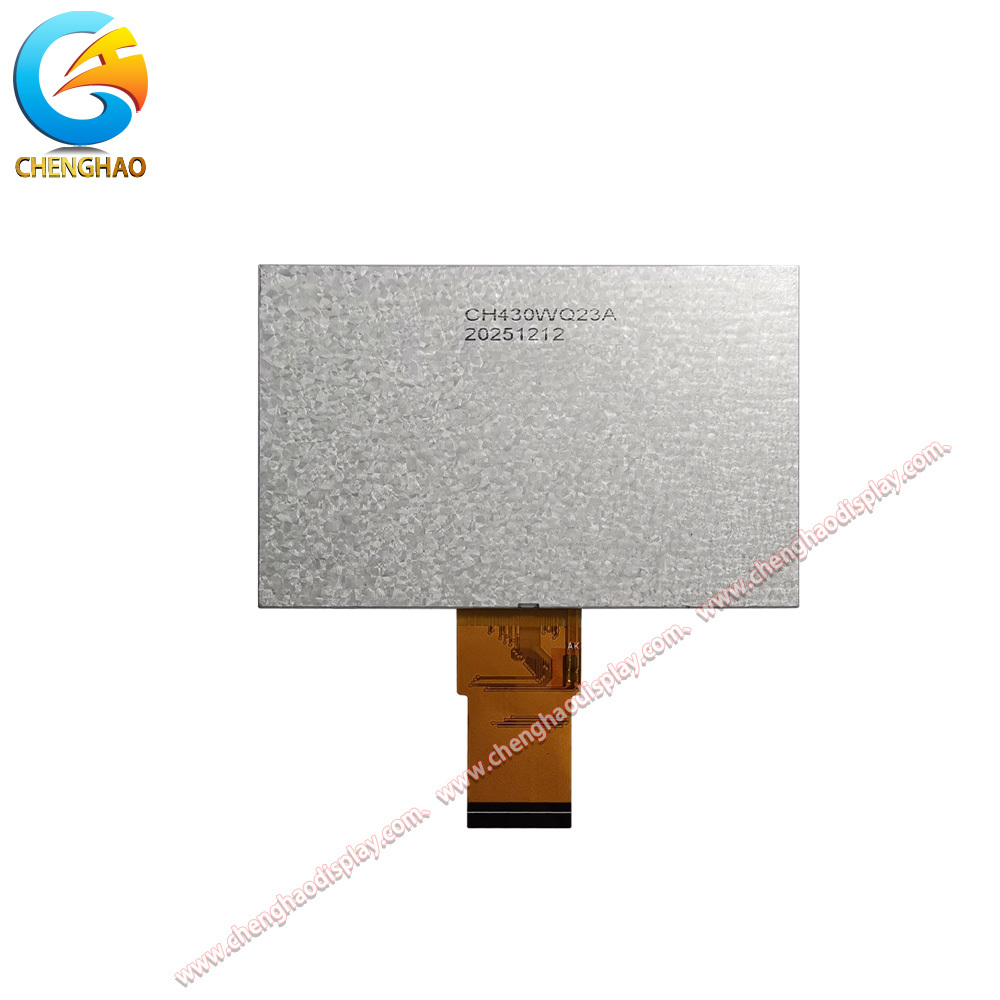

उत्पाद चित्र

विस्तृत विनिर्देश

अनुकूलित परिचय

चेंगहाओ टीएफटी एलसीडी मॉड्यूल, मोनो एलसीडी डिस्प्ले, कलर ओएलईडी मॉड्यूल और मोनो ओएलईडी मॉड्यूल के लिए अनुकूलित डिस्प्ले मॉड्यूल सेवाएं प्रदान करता है। अनुकूलन में एफपीसी लेआउट और पिन कॉन्फ़िगरेशन शामिल हैं,इंटरफेस चयन, चमक समायोजन, स्पर्श एकीकरण, विरोधी चमक सतह उपचार, और कवर कांच डिजाइन।

• एफपीसी अनुकूलन में रूपरेखा, लंबाई, पिन की संख्या और कनेक्टर लेआउट शामिल हैं।
• इंटरफ़ेस विकल्पों में एसपीआई, क्यूएसपीआई, एमसीयू, आरजीबी, एलवीडीएस, एमआईपीआई, ईडीपी और एचडीएमआई शामिल हैं।
• चमक को मानक इनडोर उपयोग या उच्च परिवेश-प्रकाश वातावरण के लिए समायोजित किया जा सकता है।
• कैपेसिटिव टच, रेसिस्टिव टच और नो-टच कॉन्फ़िगरेशन उपलब्ध हैं।
• एजी सतह उपचार प्रकाशमान स्थापना क्षेत्रों में प्रतिबिंब को कम कर सकता है।
• कवर ग्लास को मोटाई, आकार, रंग और रेशम मुद्रण द्वारा अनुकूलित किया जा सकता है।

आवेदन के मामले

• औद्योगिक एचएमआई पैनल:480 x 272 डिस्प्ले और लचीले SPI, QSPI और MCU इंटरफेस कॉम्पैक्ट मशीन नियंत्रण और स्थिति टर्मिनलों का समर्थन करते हैं।
• प्रक्रिया निगरानी उपकरण:स्पष्ट ऑपरेटिंग डेटा और 80/80/80/80 देखने की दिशा ऑपरेटरों को विभिन्न पदों से प्रक्रिया मान पढ़ने में मदद करती है।
• उपकरण प्रदर्शनःएक 40 पिन FPC और कॉम्पैक्ट 4.3 इंच की रूपरेखा माप और नियंत्रण उपकरण में एकीकरण को सरल बनाती है।
• एम्बेडेड कंट्रोल टर्मिनल:नो-टच डिजाइन और व्यापक तापमान सीमा निगरानी वाले इनडोर वातावरण में विश्वसनीय संचालन का समर्थन करती है।
