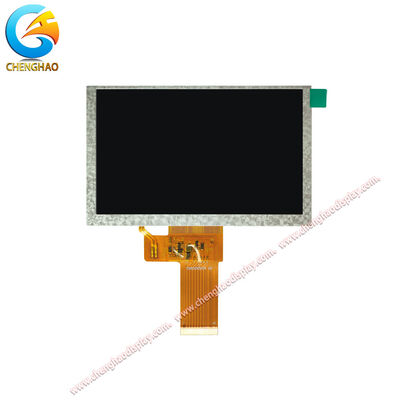

5 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले मॉड्यूल 1024x600 एलवीडीएस 500 निट्स औद्योगिक एचएमआई के लिए

उत्पाद का वर्णन

CH500WS01A एक 5.0 इंच का IPS TFT एलसीडी डिस्प्ले मॉड्यूल है जिसमें 1024 x (RGB) x 600 रिज़ॉल्यूशन और 40-पिन LVDS इंटरफ़ेस है। यह 500 cd/m2, 16.7 मिलियन रंगों की विशिष्ट चमक प्रदान करता है,और कई पदों से सुसंगत पठनीयता के लिए एक 85/85/85/85 देखने की दिशा. पैनल का उपयोग एक आईपीएस संचरण सामान्य रूप से काले मोड के साथ एक 120.7 x 75.8 मिमी रूपरेखा और एक 108.03 x 64.8 मिमी सक्रिय क्षेत्र के साथ किया जाता है। ऑपरेटिंग तापमान -20 से +70 डिग्री सेल्सियस तक होता है,जबकि भंडारण तापमान -30 से +80 डिग्री सेल्सियस तक होता हैमॉड्यूल में कोई टच पैनल नहीं है और इसे औद्योगिक एचएमआई पैनलों, उपकरण, नियंत्रण टर्मिनलों और एम्बेडेड डिस्प्ले सिस्टम के लिए डिज़ाइन किया गया है, जिन्हें स्थिर एलवीडीएस इंटरफ़ेस और दीर्घकालिक आपूर्ति की आवश्यकता होती है।

उत्पाद की विशेषताएं

• 1024 x (RGB) x 600 रिज़ॉल्यूशन स्पष्ट पाठ, ग्राफ और ऑपरेटर इंटरफ़ेस सामग्री प्रदान करता है।
• 500 cd/m2 की विशिष्ट चमक अधिकांश इनडोर और नियंत्रित औद्योगिक वातावरण में स्पष्ट दृश्यता का समर्थन करती है।
• 85/85/85/85 देखने की दिशा के साथ IPS तकनीक सभी पक्षों से छवि स्थिरता बनाए रखती है।
• एक 40-पिन एलवीडीएस इंटरफ़ेस औद्योगिक नियंत्रण बोर्डों और डिस्प्ले नियंत्रक प्लेटफार्मों के साथ एकीकरण को सरल बनाता है।

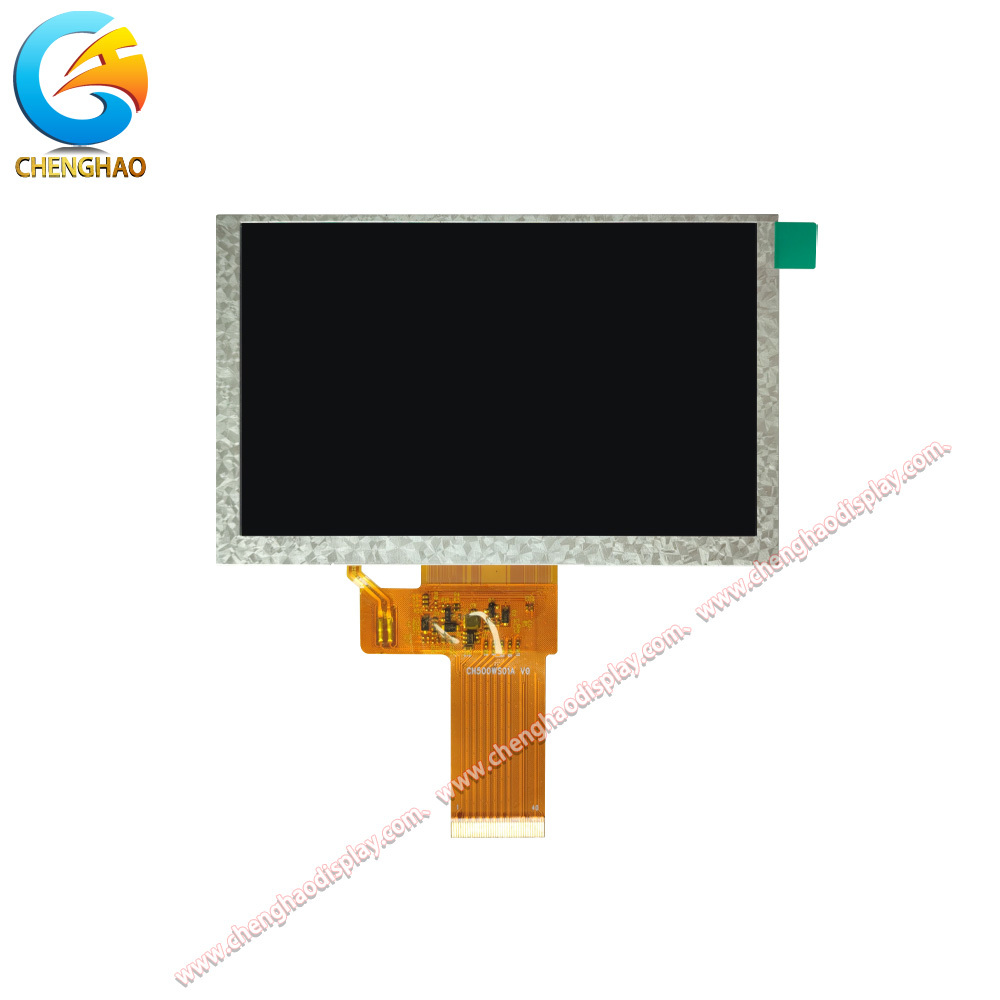

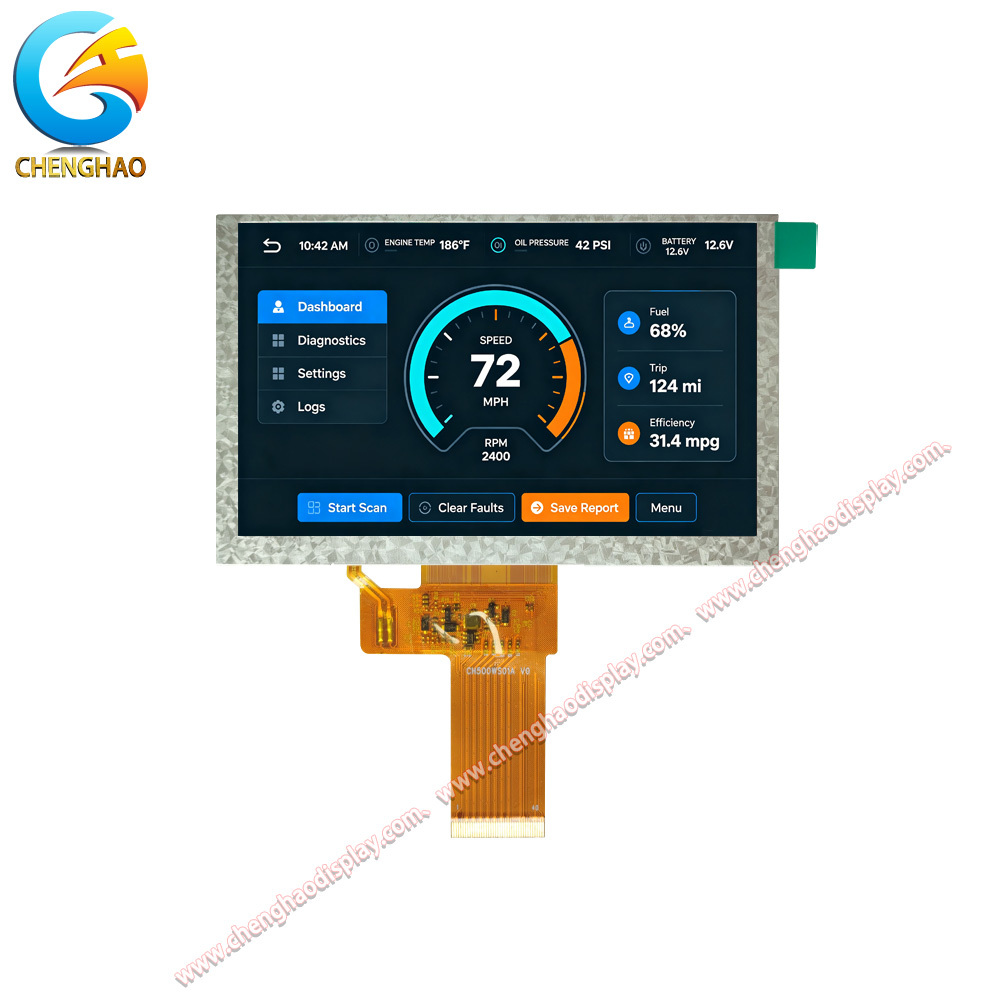

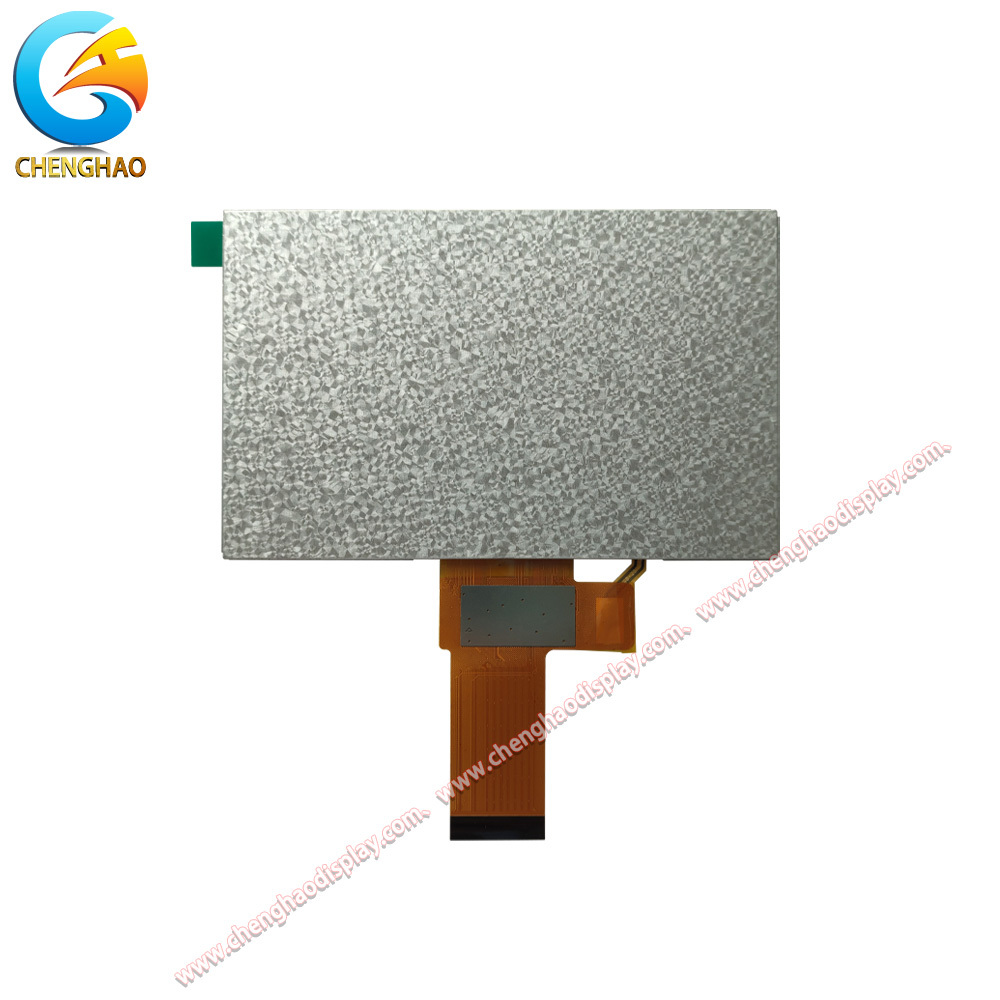

उत्पाद चित्र

विस्तृत विनिर्देश

अनुकूलित परिचय

चेंगहाओ टीएफटी एलसीडी मॉड्यूल, मोनो एलसीडी डिस्प्ले, कलर ओएलईडी मॉड्यूल और मोनो ओएलईडी मॉड्यूल के लिए अनुकूलित डिस्प्ले मॉड्यूल सेवाएं प्रदान करता है। अनुकूलन में एफपीसी लेआउट और पिन कॉन्फ़िगरेशन शामिल हैं,इंटरफेस चयन, चमक समायोजन, स्पर्श एकीकरण, विरोधी चमक सतह उपचार, और कवर कांच डिजाइन।

• एफपीसी अनुकूलन में रूपरेखा, लंबाई, पिन की संख्या और कनेक्टर लेआउट शामिल हैं।
• इंटरफेस विकल्पों में एलवीडीएस, एसपीआई, एमसीयू, आरजीबी, एमआईपीआई, ईडीपी और एचडीएमआई शामिल हैं।
• चमक को मानक इनडोर उपयोग या उच्च परिवेश-प्रकाश वातावरण के लिए समायोजित किया जा सकता है।
• कैपेसिटिव टच, रेसिस्टिव टच और नो-टच कॉन्फ़िगरेशन उपलब्ध हैं।
• एजी सतह उपचार प्रकाशमान स्थापना क्षेत्रों में प्रतिबिंब को कम कर सकता है।
• कवर ग्लास को मोटाई, आकार, रंग और रेशम मुद्रण द्वारा अनुकूलित किया जा सकता है।

आवेदन के मामले

• औद्योगिक एचएमआई पैनल:1024 x 600 रिज़ॉल्यूशन और एलवीडीएस इंटरफेस स्पष्ट ऑपरेटर डैशबोर्ड, मशीन स्थिति स्क्रीन और नियंत्रण टर्मिनलों का समर्थन करते हैं।
• परीक्षण और माप उपकरण:व्यापक देखने के कोण और स्थिर रंग आउटपुट तकनीशियनों को विभिन्न पदों से तरंगों के रूपों, मूल्यों और मेनू को पढ़ने में मदद करते हैं।
• कियोस्क और नियंत्रण टर्मिनल:कॉम्पैक्ट 5.0 इंच की रूपरेखा और 40-पिन इंटरफेस अंतरिक्ष-प्रतिबंधित एम्बेडेड सिस्टम में एकीकरण को सरल बनाते हैं।
• भवन नियंत्रण उपकरण:500 सीडी/एम2 डिस्प्ले और व्यापक तापमान सीमा निगरानी वाले इनडोर वातावरण में विश्वसनीय संचालन का समर्थन करती है।
