उत्पाद विवरण
CH400OL02A-CT एक 3.92-इंच AMOLED डिस्प्ले मॉड्यूल है जिसमें 1080x1240 रिज़ॉल्यूशन, सेल्फ-एमिसिव AMOLED तकनीक और जीवंत छवि गुणवत्ता के लिए 700cd/m² की उच्च चमक है। MIPI DSI 4-लेन इंटरफ़ेस और GFF संरचना के साथ एक प्रोजेक्टिव कैपेसिटिव टच पैनल से लैस, यह मॉड्यूल 80/80/80/80 चौड़े देखने के कोणों के साथ कुरकुरी दृश्य प्रदान करता है। एकीकृत कवर ग्लास में स्थायित्व और स्पष्टता के लिए 6H कठोरता और ≥87% ट्रांसमिटेंस है। 1.8V IO वोल्टेज पर संचालित और -20°C से +70°C की विस्तृत तापमान सीमा का समर्थन करते हुए, यह कॉम्पैक्ट AMOLED मॉड्यूल उच्च-स्तरीय पोर्टेबल उपकरणों, चिकित्सा हैंडहेल्ड उपकरणों, पहनने योग्य नैदानिक उपकरणों और प्रीमियम स्मार्ट नियंत्रण पैनलों के लिए आदर्श है, जिन्हें गहरे काले और उच्च कंट्रास्ट की आवश्यकता होती है।
उत्पाद सुविधाएँ
1. 3.92-इंच AMOLED सेल्फ-एमिसिव पैनल ट्रू ब्लैक के साथ
AMOLED तकनीक अनंत कंट्रास्ट अनुपात और ट्रू ब्लैक के लिए व्यक्तिगत रूप से प्रबुद्ध पिक्सेल प्रदान करती है, जो प्रीमियम इंस्ट्रूमेंटेशन और मेडिकल डिस्प्ले के लिए पारंपरिक TFT LCD की तुलना में बेहतर छवि गुणवत्ता प्रदान करती है।
2. 700cd/m² चमक पर अल्ट्रा-हाई 1080x1240 रिज़ॉल्यूशन
एक कॉम्पैक्ट 3.92-इंच डिस्प्ले और 700cd/m² चमक में 1.3 मिलियन से अधिक पिक्सेल के साथ, यह मॉड्यूल तेज पाठ, विस्तृत ग्राफिक्स और जीवंत रंग प्रस्तुत करता है, यहां तक कि तेज परिवेश प्रकाश में भी।
3. हाई-स्पीड डेटा ट्रांसफर के लिए MIPI DSI 4-लेन इंटरफ़ेस
MIPI इंटरफ़ेस उच्च-बैंडविड्थ वीडियो स्ट्रीमिंग का समर्थन करता है जो वास्तविक समय इमेजिंग अनुप्रयोगों, ऑसिलोस्कोप डिस्प्ले और ग्राफिकल यूजर इंटरफेस के लिए आदर्श है, जिन्हें सुचारू फ्रेम दर की आवश्यकता होती है।
4. 6H टेम्पर्ड कवर ग्लास के साथ GFF कैपेसिटिव टच
GFF-संरचित प्रोजेक्टिव कैपेसिटिव टच पैनल 6H खरोंच-प्रतिरोधी कवर ग्लास के साथ ≥87% ऑप्टिकल ट्रांसमिटेंस को जोड़ता है, जो असाधारण स्थायित्व के साथ उत्तरदायी मल्टी-टच इंटरैक्शन को सक्षम करता है।
5. विस्तृत तापमान रेंज (-20°C से +70°C) और कम 1.8V IO वोल्टेज
बैटरी-संचालित और बाहरी अनुप्रयोगों के लिए डिज़ाइन किया गया, विस्तृत ऑपरेटिंग तापमान रेंज और कम-वोल्टेज ऑपरेशन पोर्टेबल उपकरणों और पर्यावरण निगरानी उपकरणों में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

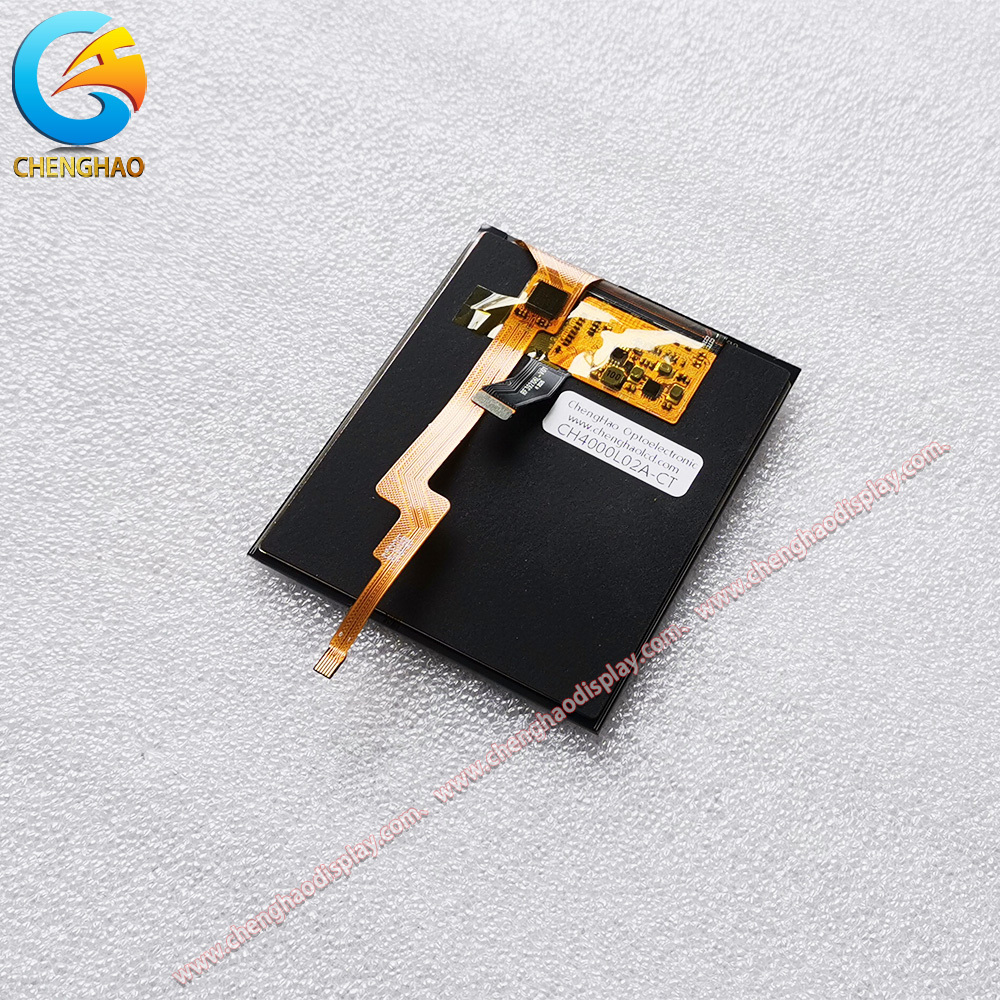

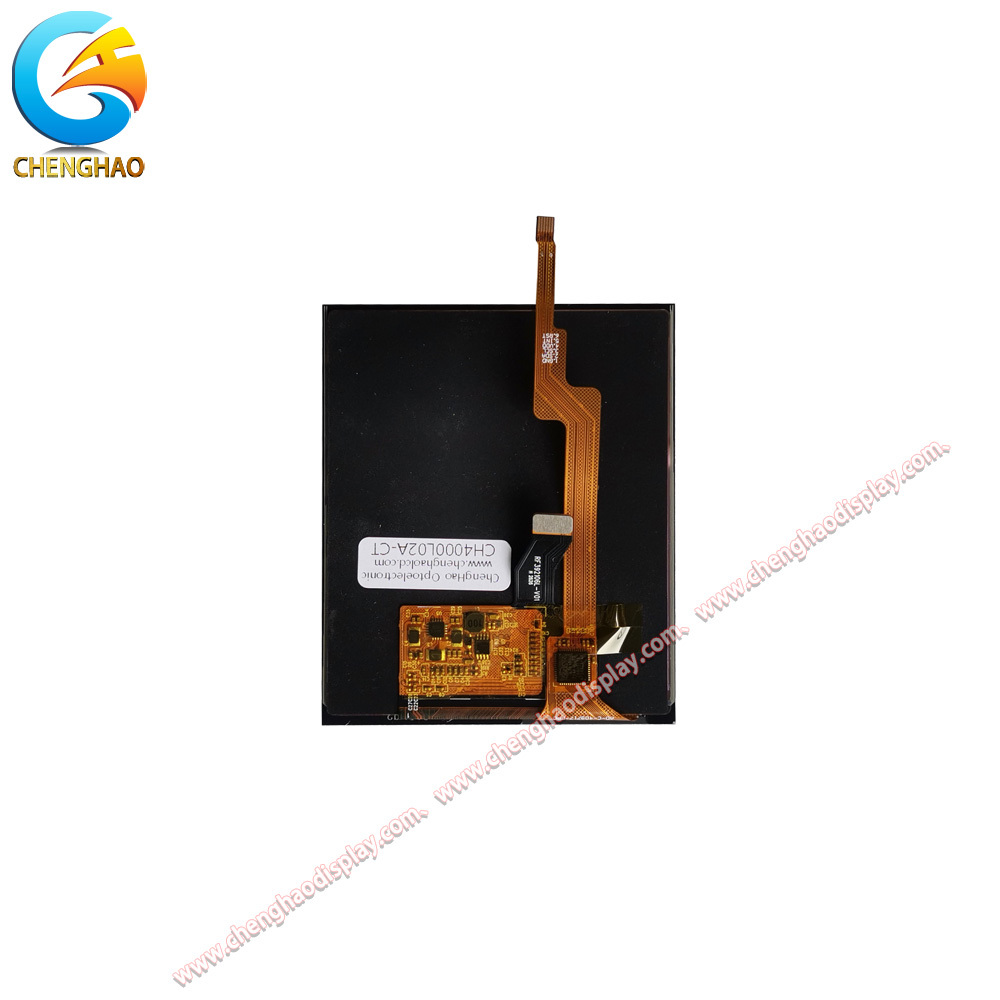

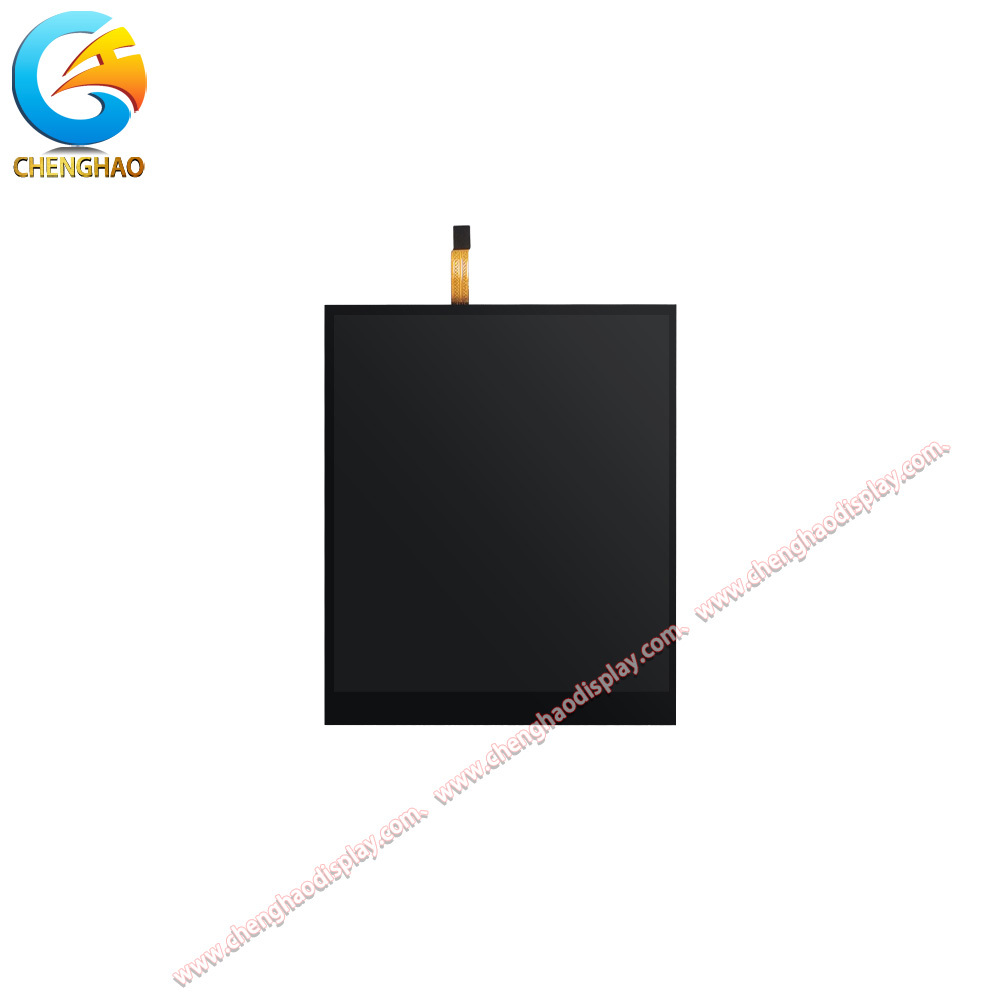

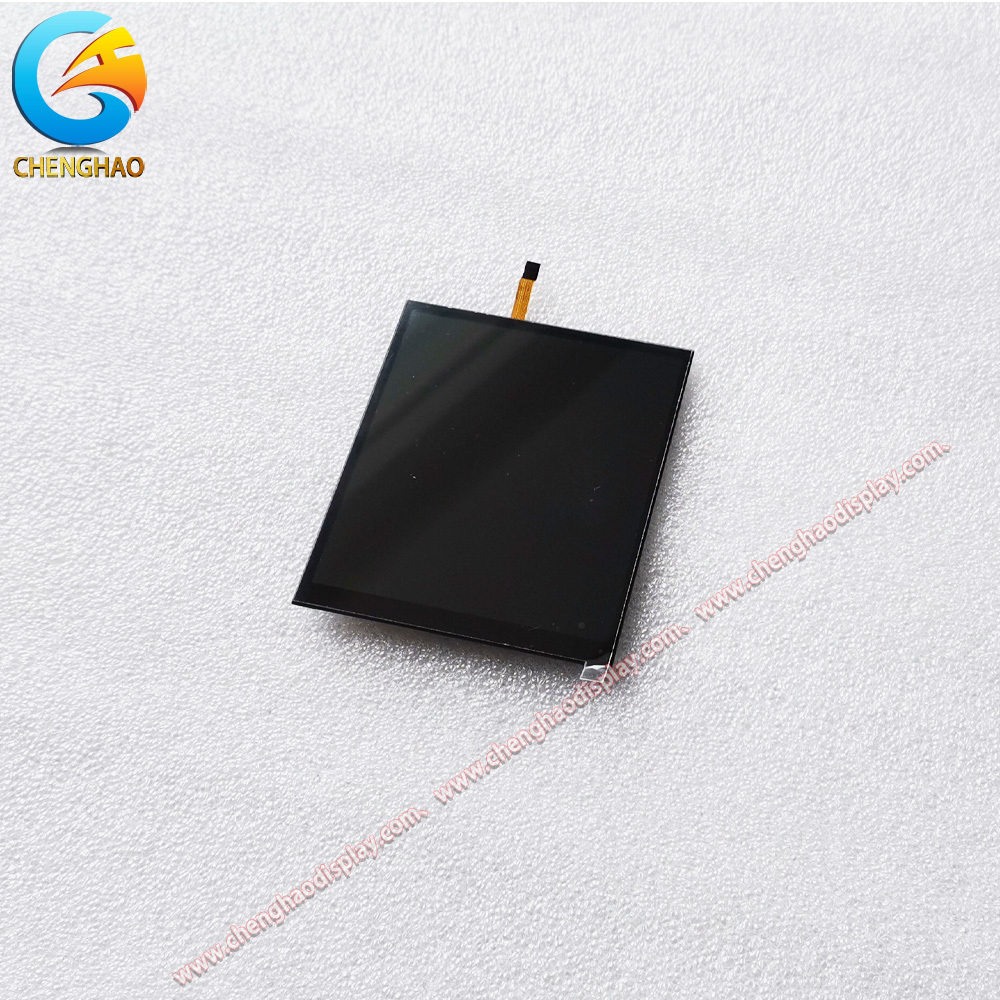

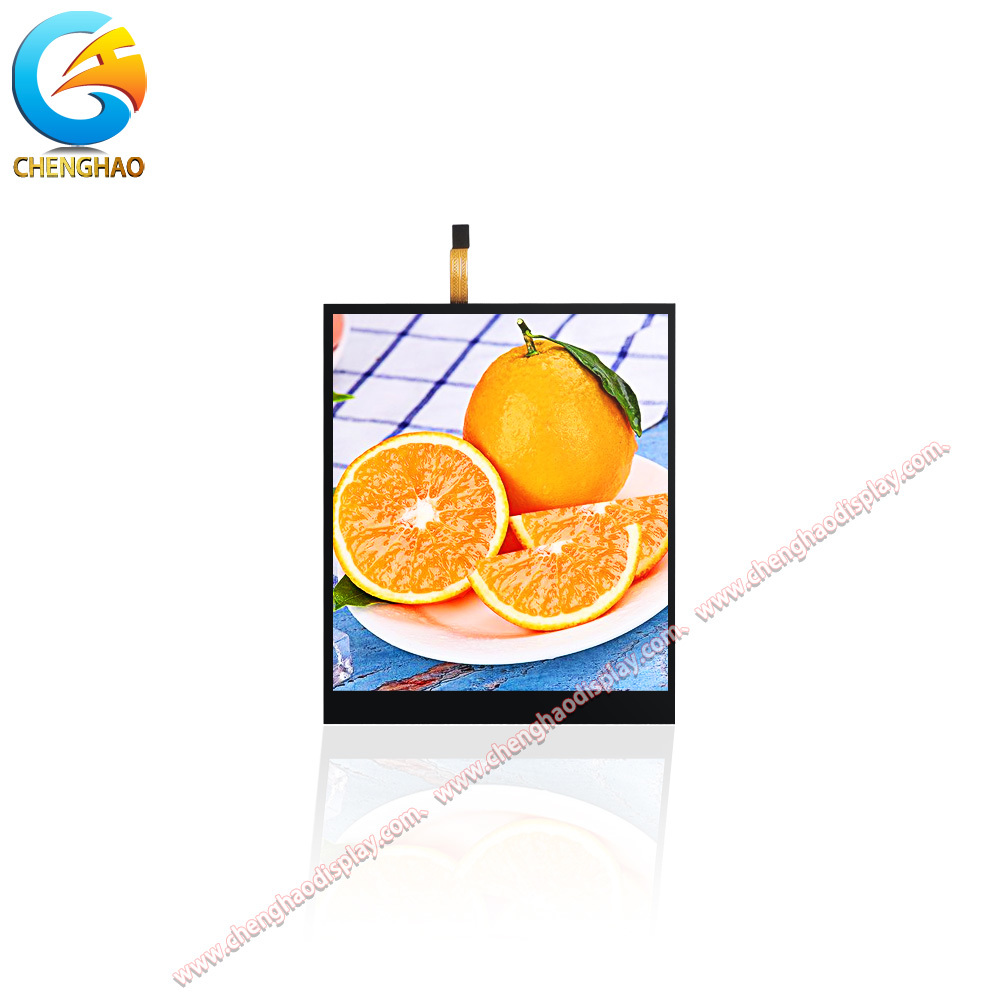

उत्पाद आरेख
विस्तृत विनिर्देश
| वस्तु |
मान |
| मॉड्यूल का नाम |
3.92" कैपेसिटिव टच के साथ AMOLED डिस्प्ले मॉड्यूल |
| मॉड्यूल संख्या |
CH400OL02A-CT |
| डिस्प्ले मोड |
AMOLED / सेल्फ-एमिसिव |
| स्क्रीन का आकार |
3.92 इंच |
| रिज़ॉल्यूशन |
1080x1240 |
| देखने की दिशा |
80/80/80/80 (U/D/L/R @ CR>10) |
| स्क्रीन चमक |
700 cd/m² (typ.) |
| मॉड्यूल इंटरफ़ेस |
MIPI DSI (4-लेन) |
| FPC पिन संख्या |
24-पिन (AMOLED) + 6-पिन (CTP) |
| ऑपरेटिंग तापमान |
-20°C ~ +70°C |
| भंडारण तापमान |
-30°C ~ +80°C |
| मॉड्यूल का आकार |
69.8x83.5 मिमी (लेंस आउटलाइन) |
| सक्रिय क्षेत्र का आकार |
65.448x75.144 मिमी |
| टच प्रकार |
कैपेसिटिव टच (CTP, GFF संरचना, I2C) |
| कवर ग्लास की कठोरता |
6H |
| ट्रांसमिटेंस |
≥87% |
| IO वोल्टेज |
1.8V |
अनुकूलित परिचय
चेनघाओ TFT LCD मॉड्यूल, मोनो LCD डिस्प्ले, कलर OLED मॉड्यूल और मोनो OLED मॉड्यूल में पेशेवर अनुकूलन प्रदान करता है। हम प्रदान करते हैं:
- FPC टेलरिंग: आपके एनक्लोजर और कनेक्टर लेआउट से मेल खाने के लिए कस्टम FPC आउटलाइन, लंबाई और पिन काउंट।
- इंटरफ़ेस अनुकूलन: आपके होस्ट प्लेटफ़ॉर्म के अनुरूप SPI, MCU, RGB, MIPI, LVDS, EDP, और HDMI इंटरफ़ेस विकल्प उपलब्ध हैं।
- चमक ट्यूनिंग: मानक 200-300 cd/m² से लेकर उच्च-चमक 500+ cd/m² तक, इनडोर या सूर्य-पठनीय अनुप्रयोगों के लिए कैलिब्रेटेड।
- टच एकीकरण: आपकी उत्पाद आवश्यकताओं के आधार पर कैपेसिटिव टच, रेसिस्टिव टच, या नो-टच कॉन्फ़िगरेशन।
- एंटी-ग्लेयर कोटिंग: बाहरी और उच्च-चमक वाले वातावरण के लिए परिवेशी प्रतिबिंबों को कम करने के लिए AG सतह उपचार।
- कवर ग्लास अनुकूलन: आपके ब्रांड और औद्योगिक डिजाइन से मेल खाने के लिए टेलर की गई ग्लास मोटाई, आकार, रंग और सिल्क-स्क्रीन प्रिंटिंग।
एक टेलर समाधान के लिए अपने विनिर्देशों के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
आवेदन मामले
- उच्च-स्तरीय हैंडहेल्ड मेडिकल डिवाइस: ट्रू ब्लैक और 700cd/m² चमक के साथ अल्ट्रा-शार्प 1080x1240 AMOLED रिज़ॉल्यूशन पोर्टेबल रोगी मॉनिटर और हैंडहेल्ड अल्ट्रासाउंड उपकरणों पर महत्वपूर्ण संकेतों और नैदानिक इमेजरी के कुरकुरी विज़ुअलाइज़ेशन को सक्षम करता है।
- प्रीमियम पहनने योग्य नैदानिक उपकरण: कॉम्पैक्ट 3.92-इंच आकार, 1.8V कम-पावर ऑपरेशन, और कैपेसिटिव टच इसे उन्नत पल्स ऑक्सीमीटर, पोर्टेबल ईसीजी रीडर और पहनने योग्य स्वास्थ्य ट्रैकर्स के लिए उपयुक्त बनाते हैं, जिन्हें जीवंत डिस्प्ले आउटपुट की आवश्यकता होती है।
- औद्योगिक ऑसिलोस्कोप और परीक्षण उपकरण: MIPI DSI उच्च-बैंडविड्थ इंटरफ़ेस उच्च रिज़ॉल्यूशन पर वास्तविक समय तरंग प्रतिपादन का समर्थन करता है, जो पोर्टेबल ऑसिलोस्कोप, स्पेक्ट्रम विश्लेषक और फील्ड-टेस्ट उपकरणों के लिए आदर्श है जहां तरंग स्पष्टता महत्वपूर्ण है।
- आउटडोर हैंडहेल्ड डेटा टर्मिनल: 700cd/m² चमक, 6H खरोंच-प्रतिरोधी ग्लास, और विस्तृत -20°C से +70°C तापमान रेंज लॉजिस्टिक्स स्कैनर, कोल्ड-चेन ट्रैकर्स और आउटडोर औद्योगिक पीडीए के लिए विश्वसनीय संचालन सुनिश्चित करते हैं।
अक्सर पूछे जाने वाले प्रश्न
Q1: इस AMOLED डिस्प्ले के लिए इंटरफ़ेस प्रोटोकॉल क्या है?
यह मॉड्यूल AMOLED पैनल के लिए MIPI DSI 4-लेन इंटरफ़ेस और कैपेसिटिव टच कंट्रोलर के लिए I2C का उपयोग करता है, जो हाई-स्पीड वीडियो ट्रांसमिशन और टच डेटा संचार प्रदान करता है।
Q2: इस एप्लिकेशन के लिए AMOLED पारंपरिक TFT LCD की तुलना कैसे करता है?
AMOLED तकनीक ट्रू ब्लैक, अनंत कंट्रास्ट अनुपात, व्यापक रंग सरगम और TFT LCD की तुलना में पतले प्रोफाइल के लिए सेल्फ-एमिसिव पिक्सेल प्रदान करती है, जो इसे प्रीमियम पोर्टेबल उपकरणों के लिए आदर्श बनाती है।
Q3: कौन से टच जेस्चर समर्थित हैं?
GFF कैपेसिटिव टच पैनल मल्टी-टच जेस्चर (5 पॉइंट तक) का समर्थन करता है, जिसमें टैप, स्वाइप और पिंच-टू-ज़ूम शामिल हैं, जिन्हें I2C टच कंट्रोलर के माध्यम से कॉन्फ़िगर किया जा सकता है।
Q4: क्या डिस्प्ले की चमक को समायोजित किया जा सकता है?
हां, AMOLED चमक को MIPI DSI कमांड इंटरफ़ेस के माध्यम से गतिशील रूप से समायोजित किया जा सकता है, जिससे पावर ऑप्टिमाइज़ेशन के लिए परिवेश प्रकाश सेंसर फीडबैक के आधार पर स्वचालित चमक नियंत्रण सक्षम होता है।
Q5: क्या कवर ग्लास को बदला जा सकता है या अनुकूलित किया जा सकता है?
हाँ। चेनघाओ आपके उत्पाद की औद्योगिक डिजाइन आवश्यकताओं से मेल खाने के लिए मोटाई, आकार, रंग, सिल्क-स्क्रीन प्रिंटिंग और सतह उपचार सहित कस्टम कवर ग्लास विकल्प प्रदान करता है।
