उत्पाद विवरण

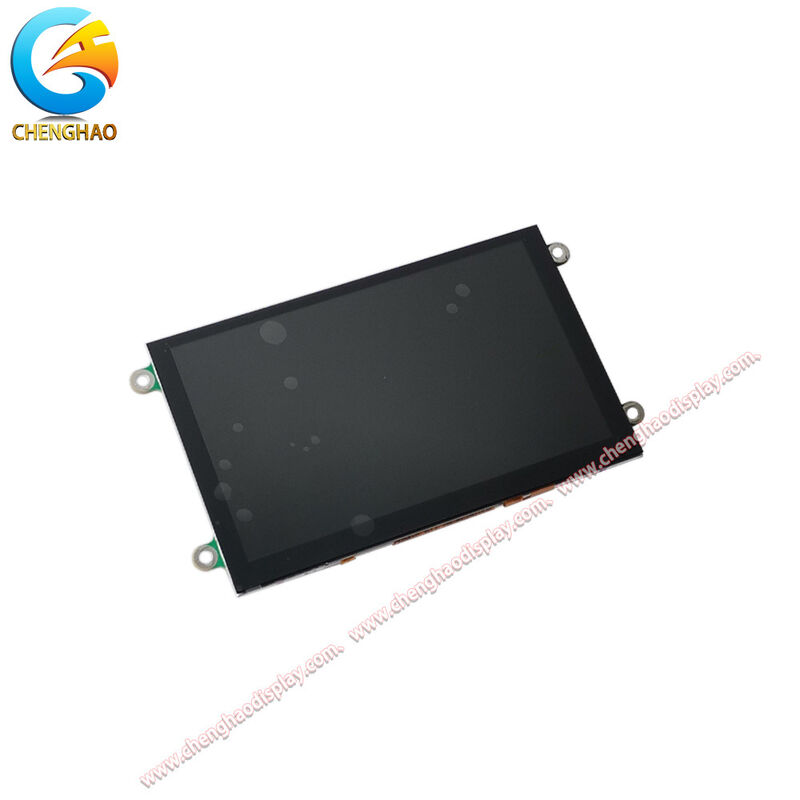

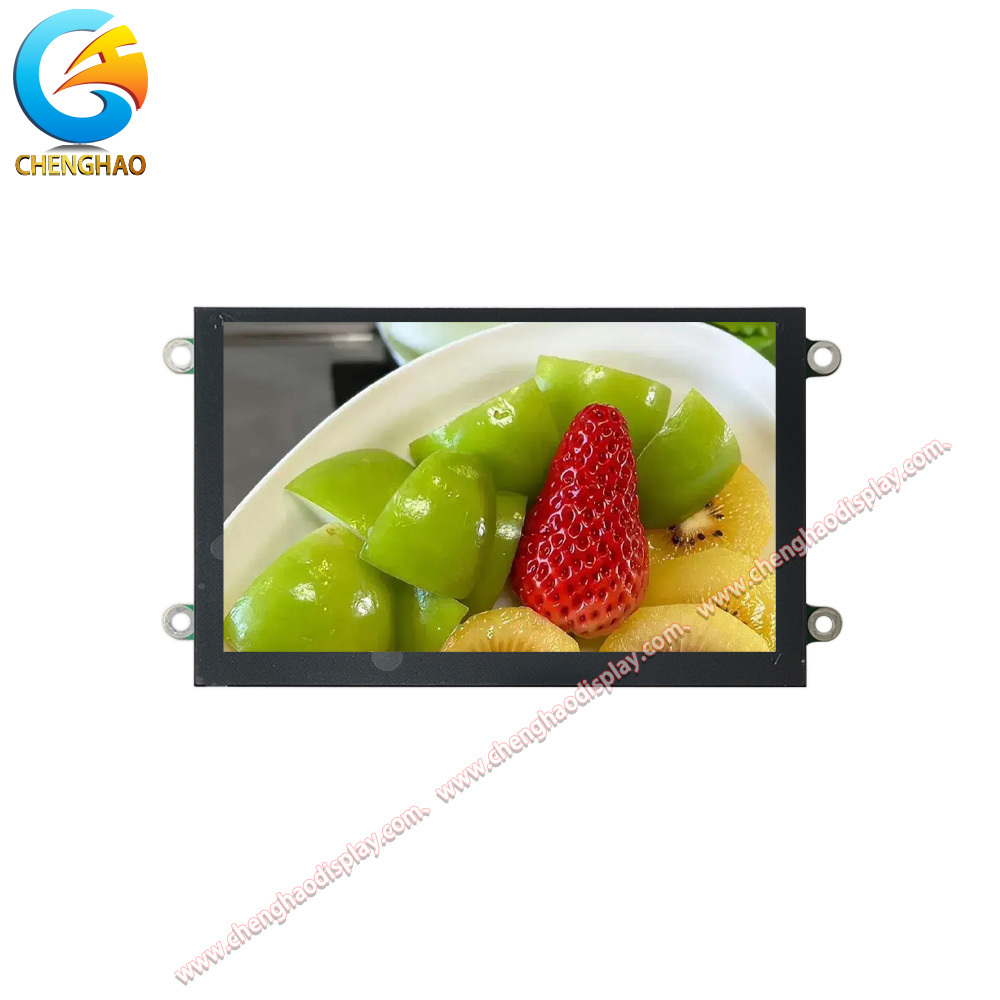

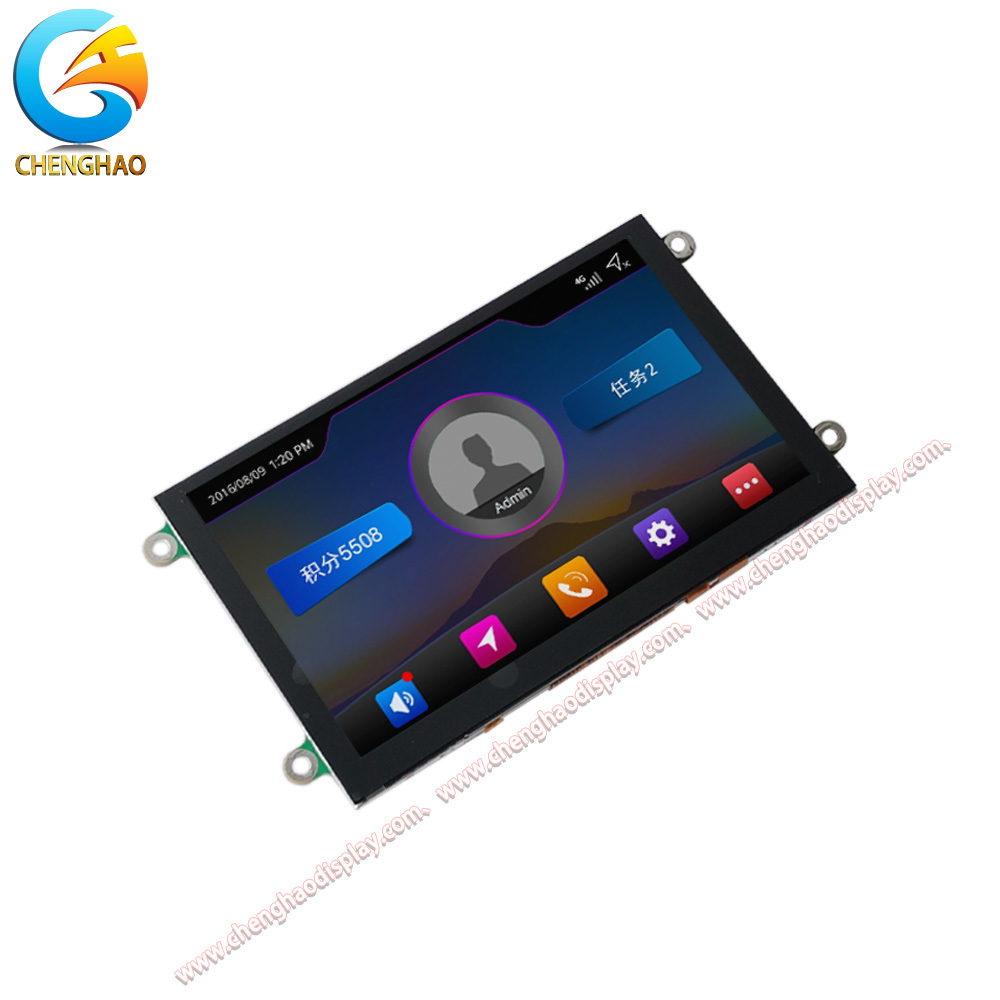

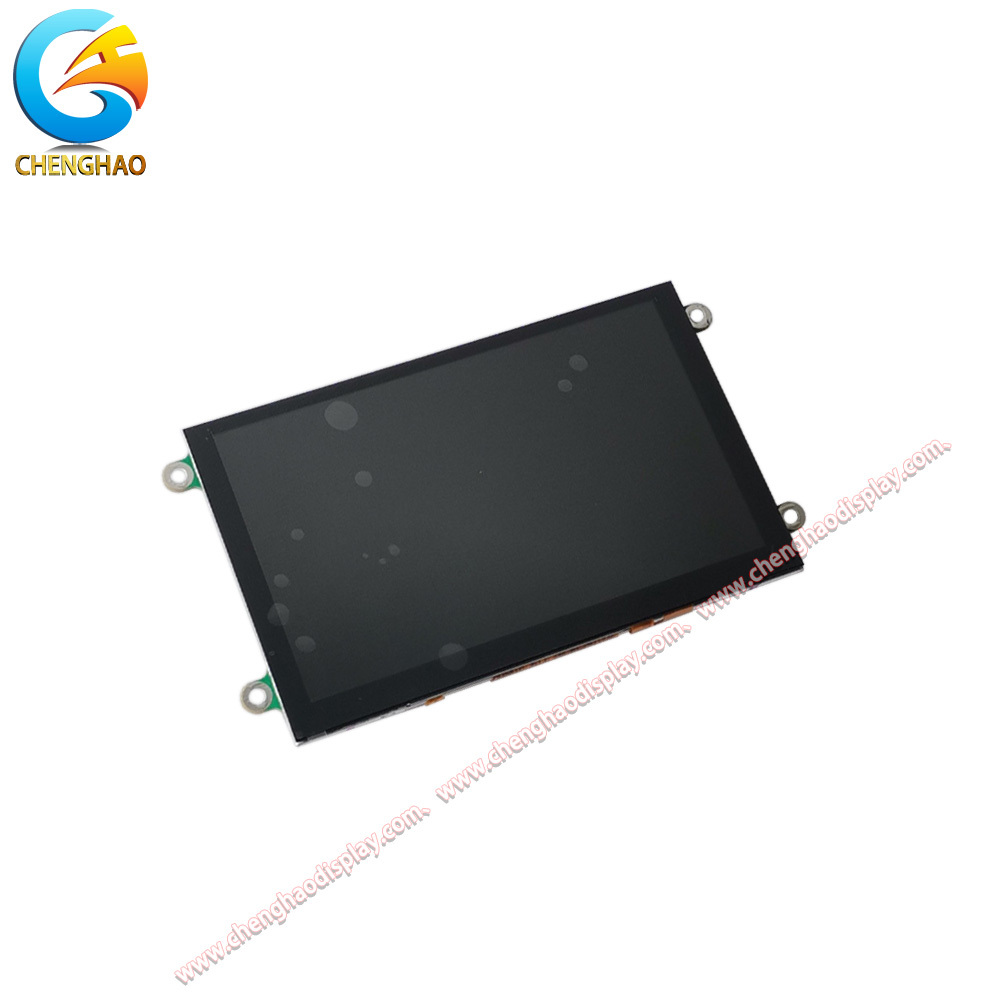

CH500WV05PA एक 5.0-इंच IPS TFT LCD मॉड्यूल है जिसमें 800x480 रिज़ॉल्यूशन, 900cd/m2 उच्च चमक और उत्कृष्ट धूप पठनीयता के लिए पूर्ण 80/80/80/80 देखने के कोण हैं। एक एकीकृत EVE2 (एम्बेडेड वीडियो इंजन) ग्राफिक्स नियंत्रक से सुसज्जित, यह डिस्प्ले SPI इंटरफ़ेस (D-SPI/Q-SPI मोड) और कैपेसिटिव टच पैनल का समर्थन करता है, जो बाहरी GPU के बिना समृद्ध GUI विकास को सक्षम करता है। मॉड्यूल में उज्ज्वल वातावरण में प्रतिबिंब को कम करने के लिए एक एंटी-ग्लेयर सतह उपचार शामिल है। 120.7x75.8mm के कॉम्पैक्ट आउटलाइन, 108.0x64.8mm के सक्रिय क्षेत्र और ऑनबोर्ड LED ड्राइवर के साथ, यह दोहरे कनेक्शन विकल्प प्रदान करता है: एक 2.54mm पिच 20-पिन IDC बॉक्स हेडर और एक 1.0mm पिच 20-पिन FFC कनेक्टर, जो औद्योगिक HMI, इंस्ट्रूमेंटेशन, स्मार्ट होम कंट्रोल पैनल, चिकित्सा उपकरणों और ऑटोमोटिव डिस्प्ले अनुप्रयोगों के लिए लचीला एकीकरण प्रदान करता है।
उत्पाद सुविधाएँ
1. सीधी धूप पठनीयता के लिए 900cd/m2 उच्च चमक
900cd/m2 की विशिष्ट चमक के साथ, यह डिस्प्ले सीधी धूप में स्पष्ट रूप से दिखाई देता है, जो इसे बाहरी कियोस्क, कृषि उपकरण पैनल और समुद्री उपकरणों के लिए आदर्श बनाता है जहां परिवेश प्रकाश अनियंत्रित होता है।
2. अंतर्निहित EVE2 ग्राफिक्स इंजन — बाहरी GPU के बिना स्मार्ट डिस्प्ले
एकीकृत EVE2 नियंत्रक SPI कमांड के माध्यम से पूरी तरह से ऑन-मॉड्यूल पर रेंडरिंग, टच डिकोडिंग और ऑडियो आउटपुट को संभालता है। यह होस्ट MCU को ऑफलोड करता है और GUI विकास को गति देता है, जो संसाधन-सीमित एम्बेडेड सिस्टम के लिए एकदम सही है।
3. पूर्ण 80/80/80/80 IPS देखने का कोण
IPS पैनल किसी भी देखने की दिशा से लगातार रंग और कंट्रास्ट प्रदान करता है, जो औद्योगिक नियंत्रण कक्षों, चिकित्सा निगरानी स्टेशनों और साझा-उपयोग टर्मिनलों में मल्टी-ऑपरेटर पठनीयता को सक्षम करता है।
4. चुनौतीपूर्ण वातावरण के लिए एंटी-ग्लेयर सतह कोटिंग
एक AG कोटिंग ओवरहेड प्रकाश या बाहरी चमक से स्पेक्युलर प्रतिबिंब को कम करती है, यह सुनिश्चित करती है कि चमक सतह प्रतिबिंबों के लिए खो न जाए — ऑटोमोटिव डैशबोर्ड डिस्प्ले और सूर्य-अनावरण बाहरी पैनलों के लिए एक महत्वपूर्ण विशेषता।
5. दोहरे इंटरफ़ेस लचीलेपन के साथ कैपेसिटिव टच पैनल

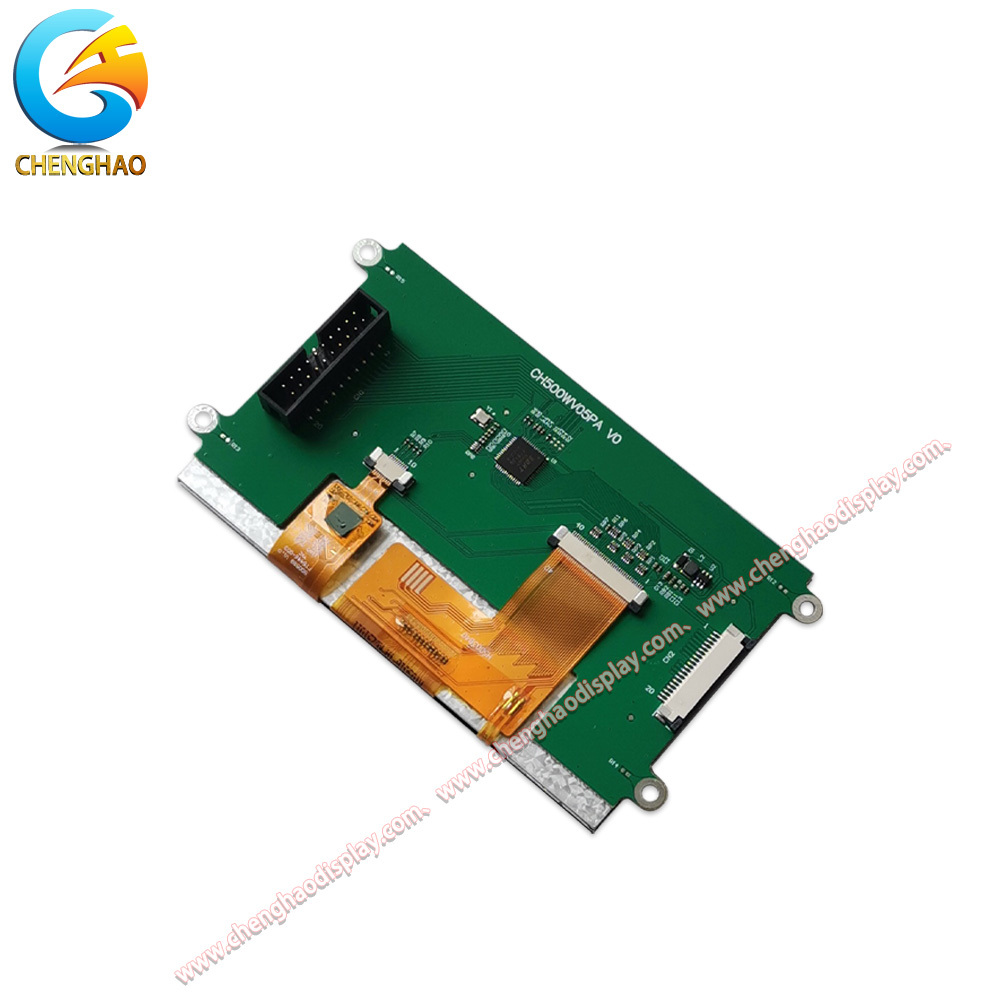

प्रोजेक्टिव कैपेसिटिव टच पैनल मल्टी-टच जेस्चर का समर्थन करता है, जबकि दोहरे कनेक्टर डिज़ाइन (2.54mm IDC हेडर + 1.0mm FFC) एम्बेडेड अनुप्रयोगों में विभिन्न संलग्नक डिजाइनों के लिए वायरिंग लचीलापन प्रदान करता है।
उत्पाद आरेख
विस्तृत विनिर्देश
| वस्तु |
मान |
| मॉड्यूल का नाम |
5.0" IPS TFT LCD मॉड्यूल कैपेसिटिव टच और EVE2 ग्राफिक्स इंजन के साथ |
| मॉड्यूल संख्या |
CH500WV05PA |
| डिस्प्ले मोड |
ट्रांसमिसिव / सामान्य रूप से काला |
| स्क्रीन का आकार |
5.0 इंच |
| रिज़ॉल्यूशन |
800x480 |
| देखने की दिशा |
80/80/80/80 (पूर्ण देखने का कोण) |
| स्क्रीन चमक |
900 cd/m2 (typ.) |
| मॉड्यूल इंटरफ़ेस |
SPI (D-SPI / Q-SPI मोड) |
| FPC पिन संख्या |
20-पिन (2.54mm IDC बॉक्स हेडर / 1.0mm FFC) |
| मॉड्यूल का आकार |
120.7(W)x75.8(H) मिमी |
| सक्रिय क्षेत्र का आकार |
108.0(W)x64.8(H) मिमी |
| टच प्रकार |
कैपेसिटिव टच (CTP) |
| एंटी-ग्लेयर |
हाँ (AG कोटिंग) |
अनुकूलित परिचय
चेनघाओ TFT LCD मॉड्यूल, मोनो LCD डिस्प्ले, कलर OLED मॉड्यूल और मोनो OLED मॉड्यूल में पेशेवर अनुकूलन प्रदान करता है। हम प्रदान करते हैं:
- FPC टेलरिंग: आपके संलग्नक और कनेक्टर लेआउट से मेल खाने के लिए कस्टम FPC आउटलाइन, लंबाई और पिन गणना।
- इंटरफ़ेस अनुकूलन: आपके होस्ट प्लेटफ़ॉर्म के अनुरूप SPI, MCU, RGB, MIPI, LVDS, EDP और HDMI इंटरफ़ेस विकल्प उपलब्ध हैं।
- चमक ट्यूनिंग: मानक 200-300 cd/m2 से उच्च-चमक 500+ cd/m2 तक, इनडोर या धूप-पठनीय अनुप्रयोगों के लिए कैलिब्रेटेड।
- टच एकीकरण: आपकी उत्पाद आवश्यकताओं के आधार पर कैपेसिटिव टच, रेसिस्टिव टच, या नो-टच कॉन्फ़िगरेशन।
- एंटी-ग्लेयर कोटिंग: बाहरी और उच्च-चमक वाले वातावरण के लिए परिवेश प्रतिबिंबों को कम करने के लिए AG सतह उपचार।
- कवर ग्लास अनुकूलन: आपके ब्रांड और औद्योगिक डिजाइन से मेल खाने के लिए टेलर की गई ग्लास मोटाई, आकार, रंग और सिल्क-स्क्रीन प्रिंटिंग।
एक टेलर समाधान के लिए अपने विनिर्देशों के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।
आवेदन मामले
- औद्योगिक HMI पैनल: अंतर्निहित EVE2 ग्राफिक्स इंजन के साथ SPI इंटरफ़ेस PLC-संचालित मशीनरी, प्रक्रिया नियंत्रण स्टेशनों और फ़ैक्टरी-फ़्लोर ऑपरेटर टर्मिनलों के लिए समृद्ध टचस्क्रीन नियंत्रण इंटरफ़ेस को सक्षम करता है, जिसके लिए उच्च-स्तरीय होस्ट प्रोसेसर की आवश्यकता नहीं होती है।
- स्मार्ट होम कंट्रोल पैनल: कॉम्पैक्ट 5.0-इंच आकार, कैपेसिटिव मल्टी-टच और 900cd/m2 चमक इसे दीवार पर लगे होम ऑटोमेशन हब, जलवायु नियंत्रक और सुरक्षा प्रणाली इंटरफ़ेस के लिए उपयुक्त बनाती है जो उज्ज्वल रूप से प्रकाशित कमरों में भी दिखाई देती है।
- समुद्री और आउटडोर इंस्ट्रूमेंटेशन: उच्च चमक एंटी-ग्लेयर कोटिंग के साथ मिलकर सीधी धूप में पठनीयता सुनिश्चित करती है, जो नाव डैशबोर्ड डिस्प्ले, जीपीएस नेविगेशन इंस्ट्रूमेंट्स और आउटडोर मीटरिंग उपकरणों के लिए आदर्श है।
- चिकित्सा निगरानी उपकरण: IPS पूर्ण देखने के कोण और उच्च कंट्रास्ट अनुपात नैदानिक सेटिंग्स में मल्टी-एंगल पठनीयता की अनुमति देते हैं, जो रोगी मॉनिटर, इन्फ्यूजन पंप डिस्प्ले और पोर्टेबल डायग्नोस्टिक टर्मिनलों के लिए उपयुक्त है।
अक्सर पूछे जाने वाले प्रश्न
Q1: यह डिस्प्ले कौन से SPI मोड का समर्थन करता है?
यह मॉड्यूल ग्राफिक्स-गहन अनुप्रयोगों में उच्च बैंडविड्थ के लिए EVE2 नियंत्रक के माध्यम से विन्यास योग्य D-SPI (सिंगल डेटा लेन) और Q-SPI (क्वाड डेटा लेन) दोनों मोड का समर्थन करता है।
Q2: क्या चमक को समायोजित किया जा सकता है?
हाँ, ऑनबोर्ड LED ड्राइवर (EVE2 PWM नियंत्रण के माध्यम से संचालित) 0 से 900cd/m2 तक सॉफ्टवेयर-समायोज्य बैकलाइट चमक की अनुमति देता है।
Q3: क्या एक अलग GPU या डिस्प्ले नियंत्रक की आवश्यकता है?
नहीं। एकीकृत EVE2 ग्राफिक्स इंजन ऑनबोर्ड सभी रेंडरिंग, टच डिकोडिंग और ऑडियो आउटपुट को संभालता है, जो सरल SPI कमांड के माध्यम से होस्ट MCU के साथ संचार करता है।
Q4: कौन से टच जेस्चर समर्थित हैं?
प्रोजेक्टिव कैपेसिटिव टच पैनल सिंगल-टच, मल्टी-टच जेस्चर (5 पॉइंट तक), स्वाइप और पिंच-टू-ज़ूम का समर्थन करता है, जिसे EVE2 टच इंजन के माध्यम से कॉन्फ़िगर किया जा सकता है।
Q5: क्या FPC और कनेक्टर को अनुकूलित किया जा सकता है?
हाँ। चेनघाओ आपके विशिष्ट संलग्नक और इंटरफ़ेस आवश्यकताओं के अनुरूप कस्टम FPC आउटलाइन, पिन गणना और कनेक्टर प्रकार (IDC, FFC, ZIF) प्रदान करता है।
