कैपेसिटिव टच के साथ 5 इंच आईपीएस टीएफटी एलसीडी मॉड्यूल - 900 सीडी/एम² हाई ब्राइटनेस एसपीआई डिस्प्ले

उत्पाद वर्णन

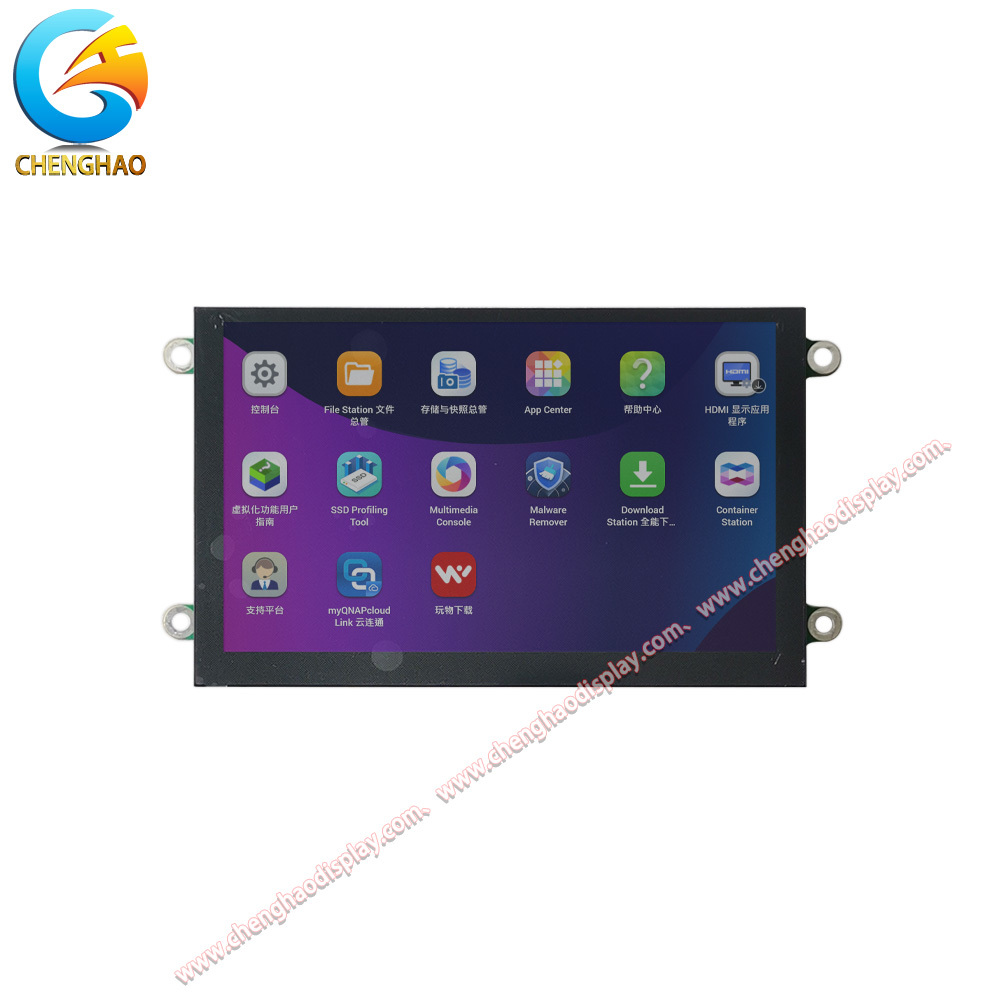

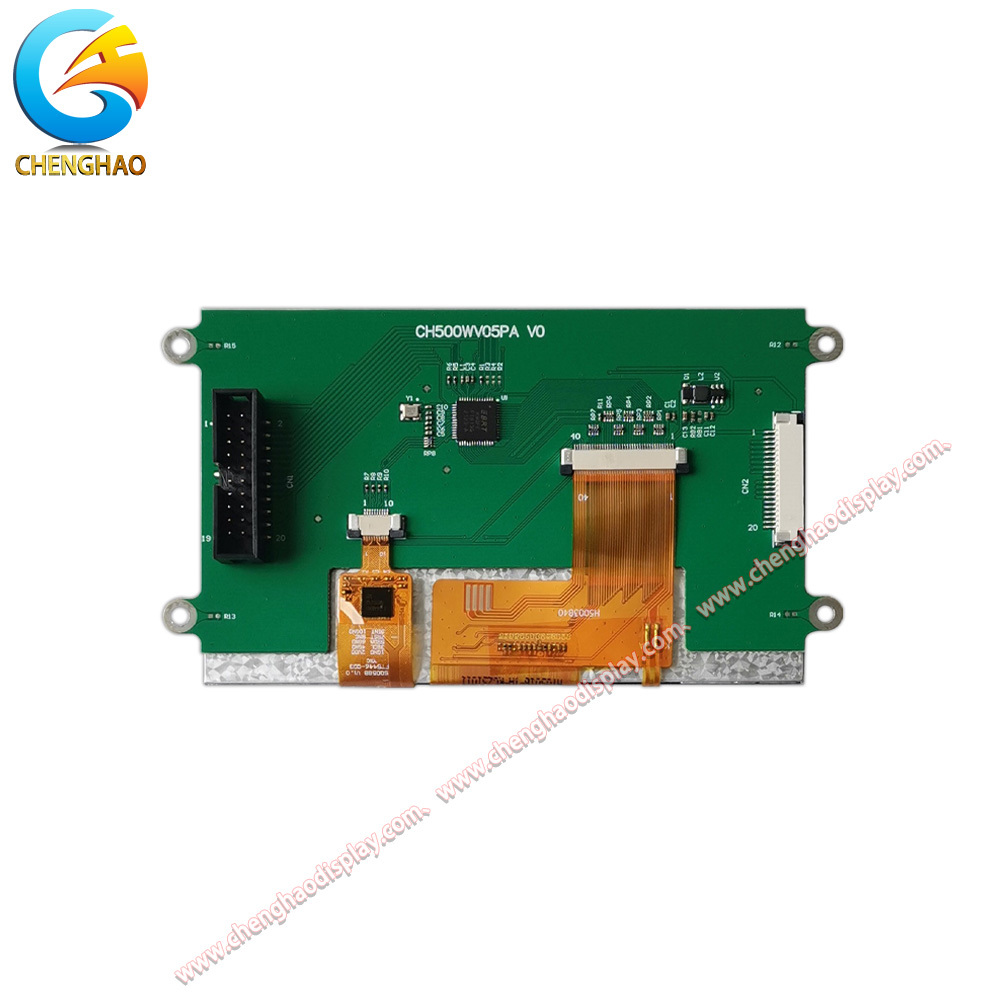

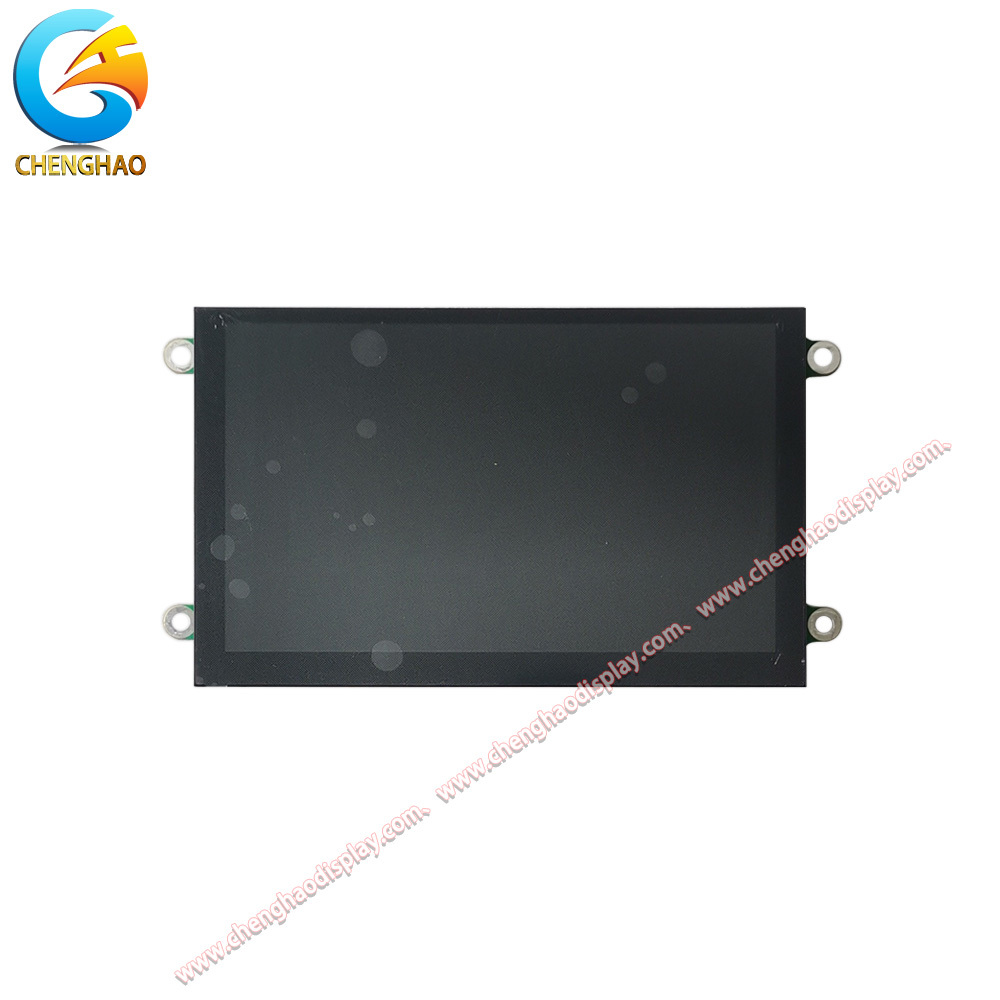

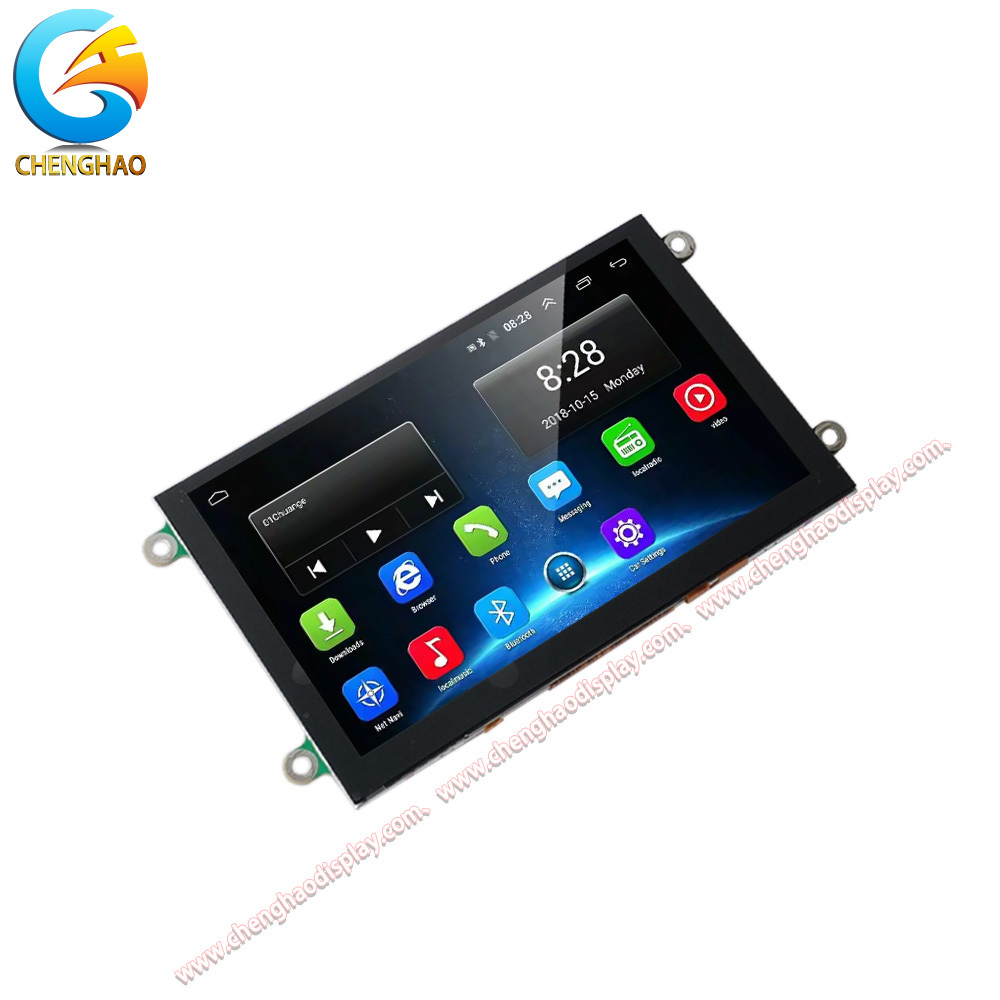

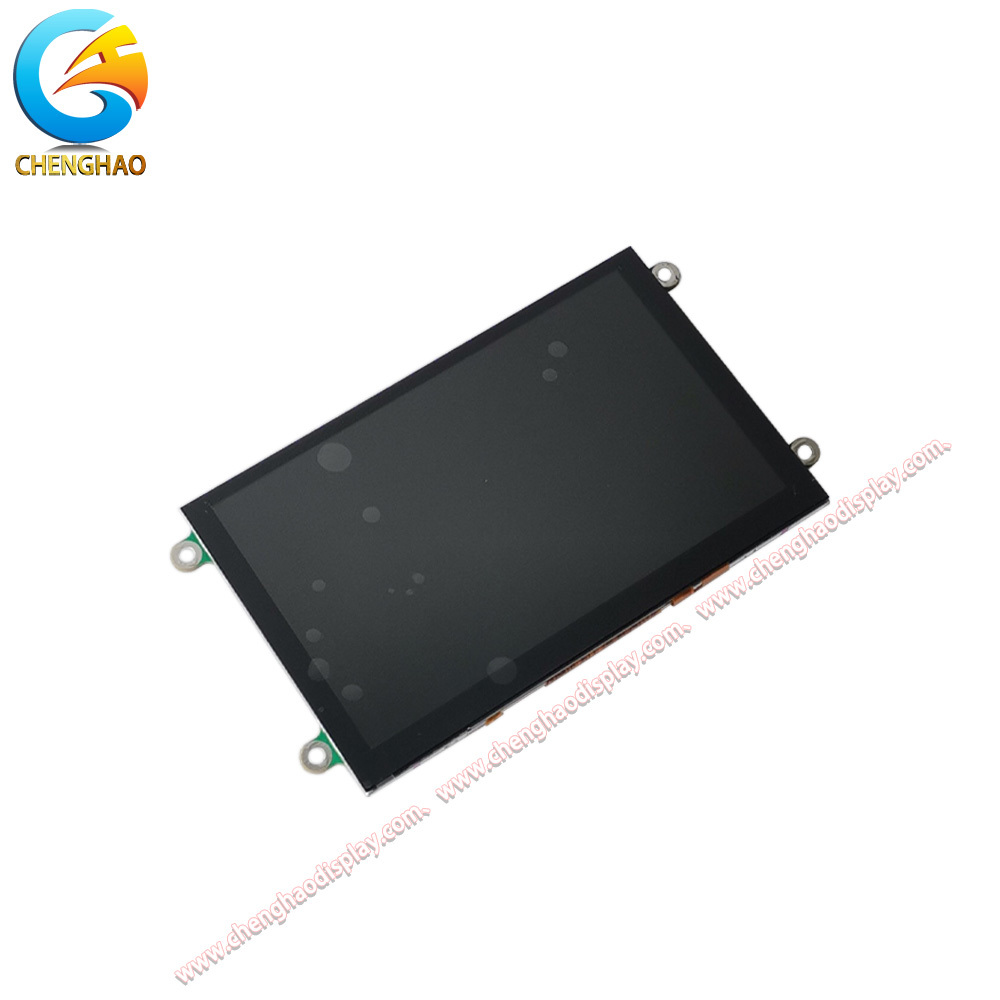

CH500WV05B-CT-PA एक 5.0 इंच IPS TFT LCD मॉड्यूल है जिसमें एक एकीकृत कैपेसिटिव टच पैनल और एक ऑनबोर्ड EVE2 ग्राफिक्स नियंत्रक है। 800 x 480 डब्लूवीजीए पिक्सल के रिज़ॉल्यूशन और 900 सीडी/एम² की अल्ट्रा-उच्च चमक के साथ, यह डिस्प्ले असाधारण छवि स्पष्टता और सूरज की रोशनी की पठनीयता प्रदान करता है, जो इसे आउटडोर कियोस्क, चिकित्सा उपकरणों और औद्योगिक एचएमआई अनुप्रयोगों के लिए आदर्श बनाता है जहां मजबूत परिवेश प्रकाश मौजूद है। उन्नत आईपीएस तकनीक 80/80/80/80 डिग्री का विस्तृत देखने का कोण प्रदान करती है, जो रंग परिवर्तन या उलटाव के बिना लगभग किसी भी दिशा से लगातार रंग प्रजनन और छवि गुणवत्ता सुनिश्चित करती है। एक मानक एसपीआई इंटरफ़ेस से लैस जो डी-एसपीआई और क्यू-एसपीआई मोड का भी समर्थन करता है, यह मॉड्यूल होस्ट नियंत्रक पर आवश्यक I/O पिन की संख्या को कम करते हुए लचीला और उच्च गति डेटा संचार प्रदान करता है। डिस्प्ले सामान्य रूप से काली तकनीक के साथ ट्रांसमिसिव मोड में काम करता है और परिवेश प्रकाश स्रोतों से प्रतिबिंबों को प्रभावी ढंग से कम करने के लिए एंटी-ग्लेयर सतह उपचार की सुविधा देता है। टिकाऊ ग्लास लेंस कवर के साथ एकीकृत कैपेसिटिव टच पैनल प्रतिक्रियाशील, सटीक और मल्टी-टच इनपुट क्षमता प्रदान करता है। एक अंतर्निर्मित पीसीबी ड्राइवर बोर्ड मॉड्यूल के पीछे जुड़ा हुआ है, जिसमें एक ईवीई 2 एम्बेडेड वीडियो इंजन शामिल है जो डिस्प्ले रेंडरिंग, टच प्रोसेसिंग और ऑडियो आउटपुट को संभालता है, जो होस्ट माइक्रोकंट्रोलर पर बोझ को काफी कम करता है और सिस्टम डिज़ाइन को सरल बनाता है। 20-पिन आईडीसी बॉक्स हेडर और 20-पिन एफएफसी कनेक्टर सहित दोहरे कनेक्शन विकल्पों के साथ, यह मॉड्यूल औद्योगिक, चिकित्सा और स्मार्ट होम बाजारों में एम्बेडेड अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए बहुमुखी एकीकरण संभावनाएं प्रदान करता है।

उत्पाद की विशेषताएँ

• सूर्य के प्रकाश की पठनीयता के लिए अल्ट्रा-उच्च चमक: 900 सीडी/एम² की सामान्य चमक के साथ, डिस्प्ले सीधी धूप में भी स्पष्ट रूप से दिखाई देता है। यह इसे आउटडोर कियोस्क, समुद्री इलेक्ट्रॉनिक्स, उद्यान उपकरण इंटरफेस और किसी भी एप्लिकेशन के लिए एक उत्कृष्ट विकल्प बनाता है जहां डिस्प्ले को मजबूत परिवेश प्रकाश के साथ प्रतिस्पर्धा करनी होगी। पीडब्लूएम नियंत्रण के साथ एक समर्पित उच्च दक्षता वाले एलईडी ड्राइवर द्वारा संचालित उच्च-ल्यूमिनेंस एलईडी बैकलाइट सर्किट, बिजली दक्षता बनाए रखते हुए लगातार चमक सुनिश्चित करता है।

• सरलीकृत सिस्टम डिज़ाइन के लिए एकीकृत EVE2 ग्राफ़िक्स नियंत्रक: ऑनबोर्ड * एंबेडेड वीडियो इंजन (ईवीई2) डिस्प्ले कंट्रोल, टच मैनेजमेंट और ऑडियो आउटपुट को एक चिप में एकीकृत करता है। यह एक अलग ग्राफिक्स नियंत्रक या फ्रेम बफर की आवश्यकता को समाप्त करता है, जिससे बीओएम लागत, पीसीबी स्थान और फर्मवेयर विकास समय में काफी कमी आती है। EVE2 उन्नत ग्राफिक्स प्रिमिटिव, विजेट रेंडरिंग और ऑडियो प्लेबैक का समर्थन करता है, जो कम लागत वाले SPI-सक्षम माइक्रोकंट्रोलर के साथ समृद्ध मानव-मशीन इंटरफेस को सक्षम करता है।

• फुल व्यूइंग एंगल आईपीएस डिस्प्ले टेक्नोलॉजी: आईपीएस (इन-प्लेन स्विचिंग) पैनल सभी दिशाओं में 80/80/80/80 डिग्री व्यूइंग एंगल के साथ बेहतर रंग प्रदर्शन प्रदान करता है। मानक टीएन पैनलों के विपरीत, अत्यधिक कोणों से देखने पर रंग बिना उलटाव या महत्वपूर्ण चमक हानि के स्थिर और सटीक रहते हैं। यह व्यापक या समायोज्य देखने की स्थिति वाले उपकरणों के लिए विशेष रूप से महत्वपूर्ण है, जैसे चिकित्सा उपकरण, औद्योगिक नियंत्रण पैनल और ड्राइवर और यात्री के बीच साझा किए जाने वाले वाहन डिस्प्ले।

• लचीले एकीकरण के लिए दोहरी इंटरफ़ेस कनेक्टिविटी: मॉड्यूल दो स्वतंत्र कनेक्शन विकल्प प्रदान करता है: एक 2.54 मिमी पिच के साथ 20-पिन 2x10 आईडीसी बॉक्स हेडर और एक 20-पिन 1.0 मिमी पिच टॉप-संपर्क एफएफसी कनेक्टर। यह डुअल-इंटरफ़ेस डिज़ाइन इंजीनियरों को उनके विशिष्ट पीसीबी लेआउट और यांत्रिक बाधाओं के लिए सबसे उपयुक्त कनेक्शन विधि चुनने की अनुमति देता है। लचीली कनेक्टिविटी कस्टम एडाप्टर बोर्डों की आवश्यकता को कम करती है और प्रोटोटाइप, उत्पादन और फ़ील्ड रखरखाव को सरल बनाती है।

उत्पाद आरेखण

विस्तृत विशिष्टताएँ

अनुकूलित परिचय

शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक कंपनी लिमिटेड में, हम टीएफटी एलसीडी मॉड्यूल, मोनोक्रोम एलसीडी डिस्प्ले और रंग और मोनोक्रोम ओएलईडी मॉड्यूल के लिए पेशेवर अनुकूलन सेवाएं प्रदान करने में विशेषज्ञ हैं। CH500WV05B-CT-PA और समान डिस्प्ले मॉड्यूल के लिए, हम विविध एप्लिकेशन आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन विकल्प प्रदान करते हैं। हमारी एफपीसी अनुकूलन सेवा विशिष्ट कनेक्टर लेआउट से मेल खाने के लिए फॉर्म फैक्टर संरचना और पिन कॉन्फ़िगरेशन के समायोजन की अनुमति देती है। हम एसपीआई, एमसीयू, आरजीबी, एमआईपीआई, एलवीडीएस और एचडीएमआई सहित कई इंटरफ़ेस प्रकारों का समर्थन करते हैं, जो विभिन्न होस्ट नियंत्रकों के साथ सहज एकीकरण को सक्षम करते हैं। लक्ष्य परिवेश के अनुसार चमक स्तर को मानक 200-300 सीडी/एम² से 500 सीडी/एम² से अधिक उच्च-चमक कॉन्फ़िगरेशन तक तैयार किया जा सकता है। टच पैनल विकल्पों में कैपेसिटिव टच, रेसिस्टिव टच या नो टच कॉन्फ़िगरेशन शामिल हैं। हम समायोज्य मोटाई, आकार, रंग, सिल्क-स्क्रीन प्रिंटिंग और छेद काटने के साथ ग्लास लेंस कवर अनुकूलन भी प्रदान करते हैं। चुनौतीपूर्ण अनुप्रयोग वातावरण में प्रदर्शन प्रदर्शन को बढ़ाने के लिए सतह उपचार विकल्प जैसे एंटी-ग्लेयर (एजी), एंटी-रिफ्लेक्टिव (एआर), और एंटी-फिंगरप्रिंट (एएफ) कोटिंग्स उपलब्ध हैं। चाहे आपको एक मानक मॉड्यूल या पूरी तरह से अनुकूलित डिस्प्ले समाधान की आवश्यकता हो, हमारी इंजीनियरिंग टीम अवधारणा से लेकर उत्पादन तक आपके प्रोजेक्ट का समर्थन करने के लिए तैयार है।

आवेदन मामले

• औद्योगिक नियंत्रण और एचएमआई पैनल: 800x480 रिज़ॉल्यूशन वाला 5.0-इंच आकार पीएलसी प्रोग्रामिंग टर्मिनलों, सीएनसी मशीन नियंत्रकों और फैक्ट्री ऑटोमेशन पैनलों में उपयोग किए जाने वाले औद्योगिक मानव-मशीन इंटरफेस के लिए आदर्श है। उच्च चमक और विरोधी चमक सतह उज्ज्वल रोशनी वाले कारखाने के वातावरण में पठनीयता सुनिश्चित करती है, जबकि कैपेसिटिव टच इंटरफ़ेस सहज ऑपरेटर इंटरैक्शन प्रदान करता है। एसपीआई इंटरफ़ेस सामान्य औद्योगिक माइक्रोकंट्रोलर से कनेक्शन को सरल बनाता है, और विस्तृत देखने का कोण ऑपरेटरों को उपकरण के चारों ओर विभिन्न स्थितियों से डिस्प्ले को पढ़ने की अनुमति देता है।

• चिकित्सा उपकरण प्रदर्शित करता है: 80/80/80/80 व्यूइंग एंगल वाली आईपीएस तकनीक इस मॉड्यूल को चिकित्सा निगरानी उपकरण, पोर्टेबल डायग्नोस्टिक उपकरणों और रोगी सूचना टर्मिनलों के लिए उपयुक्त बनाती है जहां विभिन्न कोणों से सटीक रंग प्रजनन और पठनीयता महत्वपूर्ण है। एकीकृत टच पैनल स्वच्छ, बटन-मुक्त इंटरफेस सक्षम करता है जिसे साफ करना और स्टरलाइज़ करना आसान होता है। EVE2 नियंत्रक चिकित्सा उपकरण के मुख्य प्रोसेसर पर प्रसंस्करण भार को कम करता है, जिससे बिजली की खपत और प्रमाणन आवश्यकताओं को पूरा करने में मदद मिलती है।

• स्मार्ट होम और IoT कंट्रोल पैनल: यह डिस्प्ले मॉड्यूल स्मार्ट होम कंट्रोल हब, ऑटोमेशन पैनल और IoT गेटवे इंटरफेस के लिए एक उत्कृष्ट विकल्प है। कॉम्पैक्ट 5-इंच फॉर्म फैक्टर दीवार पर लगे पैनल और डेस्कटॉप डिवाइस में अच्छी तरह फिट बैठता है। EVE2 नियंत्रक की अंतर्निहित ऑडियो आउटपुट क्षमता अतिरिक्त ऑडियो हार्डवेयर के बिना ध्वनि संकेतों और अलर्ट टोन को सक्षम करती है। कैपेसिटिव टच इंटरफ़ेस आधुनिक जेस्चर-आधारित इंटरैक्शन का समर्थन करता है, और उच्च चमक अंधेरे हॉलवे और सूरज की रोशनी वाले लिविंग रूम दोनों में पठनीयता सुनिश्चित करती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: CH500WV05B-CT-PA मॉड्यूल के लिए विशिष्ट अनुप्रयोग क्या है?ए: यह मॉड्यूल औद्योगिक एचएमआई, चिकित्सा उपकरण, स्मार्ट होम कंट्रोल पैनल, आउटडोर कियोस्क और किसी भी एम्बेडेड सिस्टम के लिए डिज़ाइन किया गया है जिसमें टच इंटरफेस के साथ उच्च चमक वाले रंग डिस्प्ले की आवश्यकता होती है। इसका एकीकृत EVE2 ग्राफिक्स नियंत्रक इसे उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है जहां होस्ट प्रोसेसर लोड को कम करना और हार्डवेयर डिज़ाइन को सरल बनाना प्राथमिकता है।

प्रश्न: क्या मॉड्यूल में टच पैनल शामिल है, या क्या मुझे इसे अलग से खरीदने की ज़रूरत है?उत्तर: CH500WV05B-CT-PA एक एकीकृत कैपेसिटिव टच पैनल और एक ग्लास लेंस कवर के साथ आता है। किसी अतिरिक्त टच पैनल खरीद की आवश्यकता नहीं है। टच कंट्रोलर को ऑनबोर्ड EVE2 प्रोसेसर द्वारा नियंत्रित किया जाता है, इसलिए किसी बाहरी टच कंट्रोलर IC की आवश्यकता नहीं होती है।

प्रश्न: कौन से माइक्रोकंट्रोलर या प्रोसेसर एसपीआई इंटरफ़ेस के साथ संगत हैं?उत्तर: SPI इंटरफ़ेस वाला कोई भी माइक्रोकंट्रोलर इस मॉड्यूल के साथ संचार कर सकता है, जिसमें STM32, ESP32, Arduino, Raspberry Pi Pico और कई अन्य शामिल हैं। EVE2 ग्राफ़िक्स नियंत्रक सभी डिस्प्ले रेंडरिंग और टच प्रोसेसिंग को संभालता है, इसलिए होस्ट MCU को केवल SPI के माध्यम से ग्राफ़िक्स कमांड भेजने की आवश्यकता होती है, जिससे यह कम-पिन-गिनती और कम-प्रदर्शन वाले माइक्रोकंट्रोलर के साथ भी संगत हो जाता है।

प्रश्न: क्या मैं आईडीसी हेडर और एफएफसी कनेक्टर दोनों का एक साथ उपयोग कर सकता हूं?उत्तर: नहीं, CN1 (IDC बॉक्स हैडर) और CN2 (FFC कनेक्टर) समान पिन असाइनमेंट साझा करते हैं और वैकल्पिक कनेक्शन विकल्प के रूप में डिज़ाइन किए गए हैं। आपको एक समय में केवल एक ही कनेक्शन विधि का उपयोग करना चाहिए. वह विकल्प चुनें जो आपके पीसीबी लेआउट और मैकेनिकल डिज़ाइन से सबसे अच्छी तरह मेल खाता हो।

प्रश्न: मानक टीएफटी मॉड्यूल की तुलना में ऑनबोर्ड ईवीई2 नियंत्रक का क्या फायदा है?ए: ईवीई2 नियंत्रक एक अलग ग्राफिक्स प्रोसेसर, फ्रेम बफर रैम और टच कंट्रोलर की आवश्यकता को समाप्त करता है। यह डिस्प्ले इनिशियलाइज़ेशन, ग्राफिक्स रेंडरिंग, टच सेंसिंग और ऑडियो प्लेबैक सभी को एक चिप में संभालता है। इससे बीओएम लागत, पीसीबी जटिलता, बिजली की खपत और फर्मवेयर विकास समय कम हो जाता है। जिन अनुप्रयोगों को आमतौर पर टीएफटी-एलसीडी नियंत्रक के साथ एक उच्च-स्तरीय माइक्रोकंट्रोलर की आवश्यकता होती है, वे इसके बजाय एक सरल, कम लागत वाली एसपीआई-सक्षम एमसीयू का उपयोग कर सकते हैं।

प्रश्न: क्या विरोधी चमक सतह स्पर्श संवेदनशीलता को प्रभावित करती है?उत्तर: नहीं, एंटी-ग्लेयर (एजी) सतह उपचार ग्लास लेंस कवर की बाहरी सतह पर लगाया जाता है और कैपेसिटिव स्पर्श संवेदनशीलता या सटीकता को प्रभावित नहीं करता है। एजी उपचार परिवेश प्रकाश स्रोतों से प्रतिबिंब को कम करता है, स्पर्श प्रदर्शन से समझौता किए बिना पठनीयता में सुधार करता है।

प्रश्न: 900 सीडी/एम² चमक पर एलईडी बैकलाइट का जीवनकाल क्या है?उत्तर: एलईडी बैकलाइट को रेटेड करंट पर आमतौर पर 30,000 से 50,000 घंटे के संचालन के लिए रेट किया गया है। पीडब्लूएम नियंत्रण के साथ ऑनबोर्ड एलईडी ड्राइवर बैकलाइट चमक को समायोजित करने की अनुमति देता है, जो इनडोर वातावरण में कम चमक स्तर पर काम करते समय बैकलाइट जीवनकाल बढ़ा सकता है।
