2औद्योगिक एम्बेडेड अनुप्रयोगों के लिए.83 इंच एसपीआई टीएफटी एलसीडी मॉड्यूल 240x320 छोटा डिस्प्ले CH280QV39A

उत्पाद का वर्णन

CH280QV39A एक उच्च प्रदर्शन 2.83 इंच TFT एलसीडी डिस्प्ले मॉड्यूल है जिसे औद्योगिक और एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें 240x320 पिक्सल (240आरजीबी320 डॉट्स), यह छोटे आकार का डिस्प्ले मानव-मशीन इंटरफेस (एचएमआई) समाधानों की एक विस्तृत श्रृंखला के लिए उपयुक्त स्पष्ट और जीवंत दृश्य प्रदान करता है।

एसपीआई इंटरफेस के साथ इंजीनियर, CH280QV39A विश्वसनीय और कुशल डेटा ट्रांसमिशन प्रदान करता है, जिससे इसे विभिन्न माइक्रोकंट्रोलर प्लेटफार्मों के साथ एकीकृत करना आसान हो जाता है।डिस्प्ले मॉड्यूल 300 cd/m2 (सामान्य) की चमक के साथ काम करता है, विशिष्ट इनडोर प्रकाश व्यवस्था के तहत स्पष्ट दृश्यता सुनिश्चित करता है। 12:00 देखने की दिशा इष्टतम देखने के कोण से लगातार छवि गुणवत्ता प्रदान करती है।

यह टीएफटी मॉड्यूल -20 से +70 डिग्री सेल्सियस के व्यापक ऑपरेटिंग तापमान रेंज और -30 से +80 डिग्री सेल्सियस के भंडारण तापमान रेंज का समर्थन करता है, जिससे यह मांग वाले औद्योगिक वातावरण के लिए उपयुक्त है।मॉड्यूल लचीला और कॉम्पैक्ट स्थापना के लिए एक 18-पिन एफपीसी कनेक्टर के साथ आता हैकोई स्पर्श कार्यक्षमता शामिल नहीं है, यदि आवश्यक हो तो कस्टम स्पर्श एकीकरण की अनुमति देता है।

अतिरिक्त विशेषताओं में टीएफटी डिस्प्ले मोड तकनीक शामिल है जो जीवंत रंग प्रजनन और तेज छवि गुणवत्ता सुनिश्चित करती है। मॉड्यूल 3.0-3 के विशिष्ट आगे वोल्टेज के साथ एलईडी बैकलाइट तकनीक का उपयोग करता है।2V और 80mA की आगे की धारा, जो निरंतर और ऊर्जा कुशल प्रकाश व्यवस्था प्रदान करता है।

CH280QV39A हैंडहेल्ड इंस्ट्रूमेंट्स, एम्बेडेड कंट्रोल पैनल, स्मार्ट होम डिवाइस,और विभिन्न आईओटी अनुप्रयोग जहां स्थान प्रीमियम पर है लेकिन प्रदर्शन गुणवत्ता से समझौता नहीं किया जा सकता हैयह कॉम्पैक्ट टीएफटी एलसीडी मॉड्यूल लगभग 2.83 इंच विकर्ण के साथ 43.2x57.6 मिमी के अनुमानित सक्रिय क्षेत्र के साथ मापता है,स्क्रीन रियल एस्टेट और समग्र मॉड्यूल पदचिह्न के बीच एक उत्कृष्ट संतुलन प्रदान करनाएसपीआई इंटरफेस पीसीबी लेआउट को सरल बनाता है और पिन गिनती की आवश्यकताओं को कम करता है, जिससे होस्ट नियंत्रकों के साथ सीधा कनेक्शन संभव हो जाता है।

विश्वसनीयता को ध्यान में रखते हुए डिजाइन किया गया, CH280QV39A में एक मजबूत निर्माण है जो औद्योगिक सेटिंग्स में निरंतर संचालन की मांगों को पूरा करता है।डिस्प्ले पूर्ण 240x320 आरजीबी रंग दायरे का समर्थन करता है, उपयोगकर्ता इंटरफेस, डेटा डिस्प्ले और स्थिति संकेतकों के लिए समृद्ध और विस्तृत दृश्य सामग्री प्रदान करता है।

उत्पाद की विशेषताएं

12.83 इंच का कॉम्पैक्ट डिज़ाइन

CH280QV39A में एक कॉम्पैक्ट 2.83 इंच की विकर्ण स्क्रीन आकार है, जो इसे अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है।यह अत्यधिक स्थान पर कब्जा किए बिना स्पष्ट और विस्तृत दृश्य प्रदान करता हैयह कॉम्पैक्ट फॉर्म फैक्टर विशेष रूप से हैंडहेल्ड मेडिकल मॉनिटर, पोर्टेबल औद्योगिक मीटर और पहनने योग्य नियंत्रण टर्मिनलों के लिए उपयुक्त है।

2आसान एकीकरण के लिए एसपीआई इंटरफ़ेस

मानक एसपीआई इंटरफेस और 18-पिन एफपीसी कनेक्टर से लैस यह डिस्प्ले मॉड्यूल पीसीबी लेआउट को सरल बनाता है और वायरिंग जटिलता को कम करता है।एसपीआई संचार प्रोटोकॉल के लिए समानांतर इंटरफेस की तुलना में कम आई/ओ पिन की आवश्यकता होती है, जो विभिन्न प्रकार के माइक्रोकंट्रोलर और एम्बेडेड प्रोसेसर के साथ सहज एकीकरण की अनुमति देता है।यह सुविधा नए उत्पाद डिजाइनों में डिस्प्ले को एकीकृत करने वाले इंजीनियरों के लिए विकास समय को काफी कम करती है.

3. व्यापक परिचालन तापमान सीमा

-20 से +70 डिग्री सेल्सियस के ऑपरेटिंग तापमान रेंज और -30 से +80 डिग्री सेल्सियस के भंडारण रेंज के साथ, CH280QV39A को चुनौतीपूर्ण वातावरण में विश्वसनीयता के लिए इंजीनियर किया गया है।चाहे आउटडोर औद्योगिक उपकरण में तैनात किया गया हो, कारखाना स्वचालन पैनलों, या ऑटोमोटिव सहायक डिस्प्ले, यह मॉड्यूल चरम तापमान की स्थिति में लगातार प्रदर्शन बनाए रखता है।

4. आंतरिक स्पष्टता के लिए उच्च चमक

300 सीडी/एम2 की विशिष्ट चमक चिकित्सा निदान उपकरण, स्मार्ट होम कंट्रोल पैनल और प्रयोगशाला उपकरणों जैसे इनडोर अनुप्रयोगों के लिए उत्कृष्ट पठनीयता सुनिश्चित करती है।एलईडी बैकलाइट सिस्टम 3 के एक विशिष्ट आगे वोल्टेज के साथ कुशल प्रकाश व्यवस्था प्रदान करता है.0-3.2V, स्पष्ट और जीवंत डिस्प्ले आउटपुट बनाए रखते हुए बिजली की खपत को अनुकूलित करता है।

5. विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य

सभी चेंगहाओ डिस्प्ले मॉड्यूल की तरह, CH280QV39A FPC कनेक्टर डिजाइन, केबल लंबाई,और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए बैकलाइट चमक समायोजनयह लचीलापन OEM को गुणवत्ता या प्रदर्शन पर समझौता किए बिना अपने अद्वितीय उत्पाद डिजाइनों के लिए डिस्प्ले को अनुकूलित करने की अनुमति देता है।

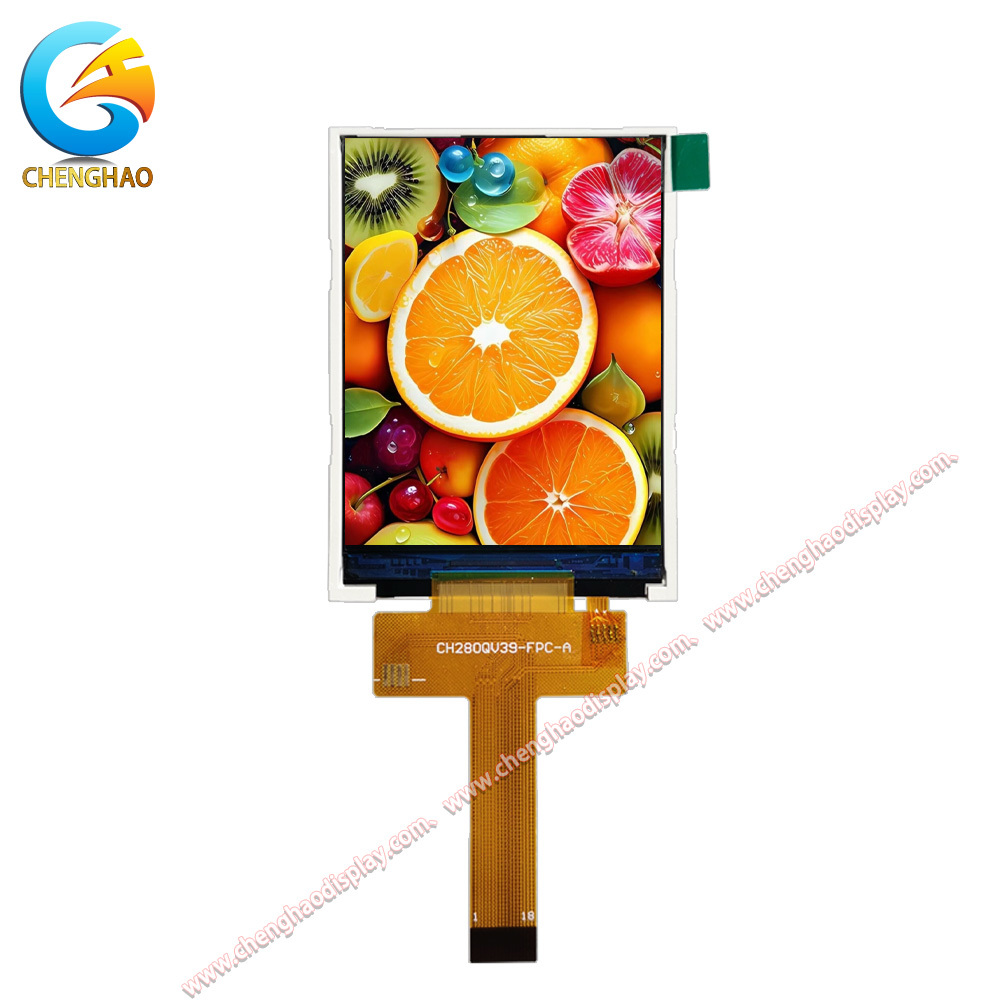

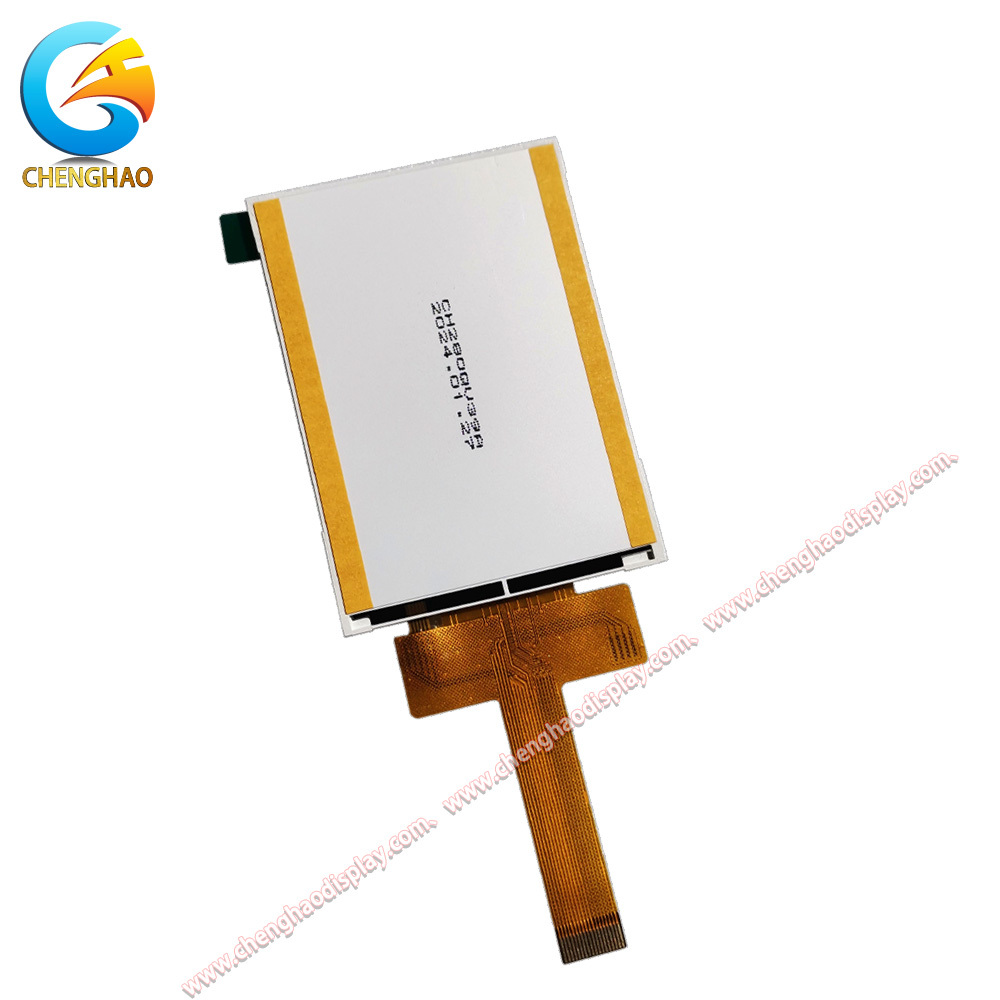

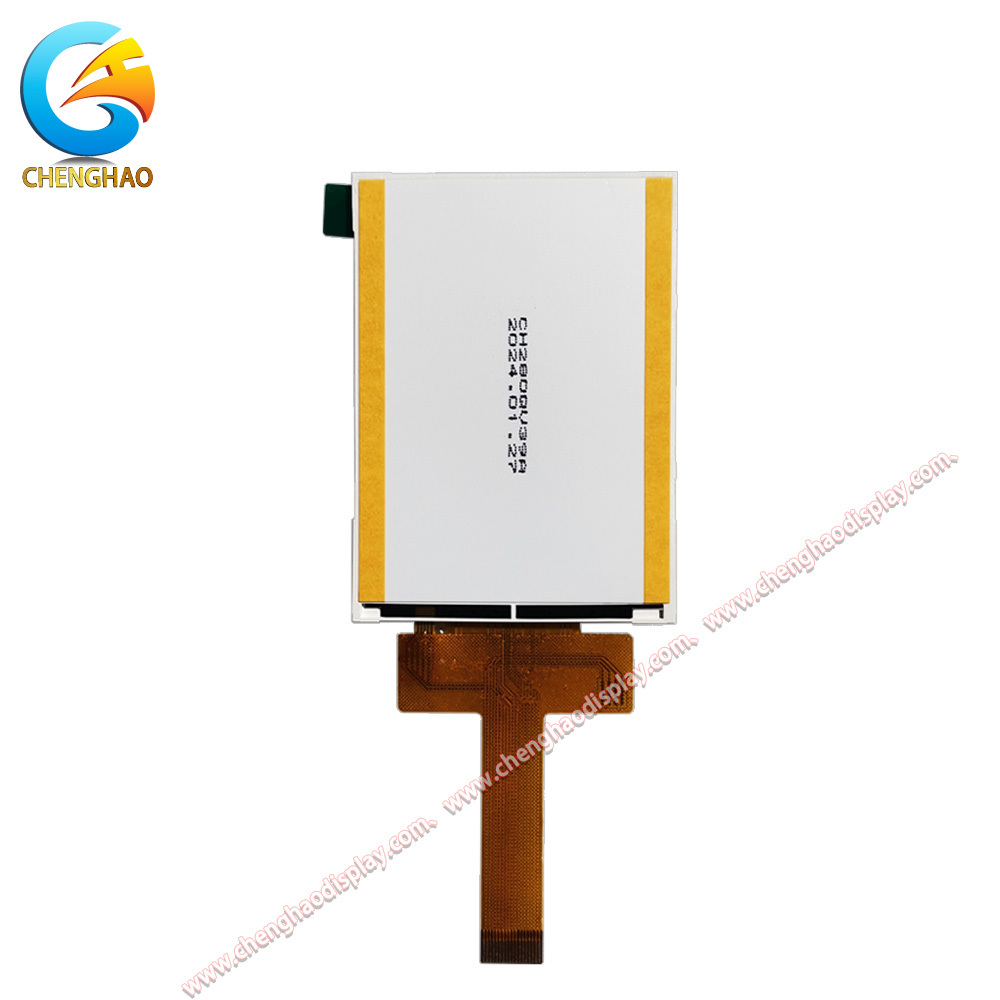

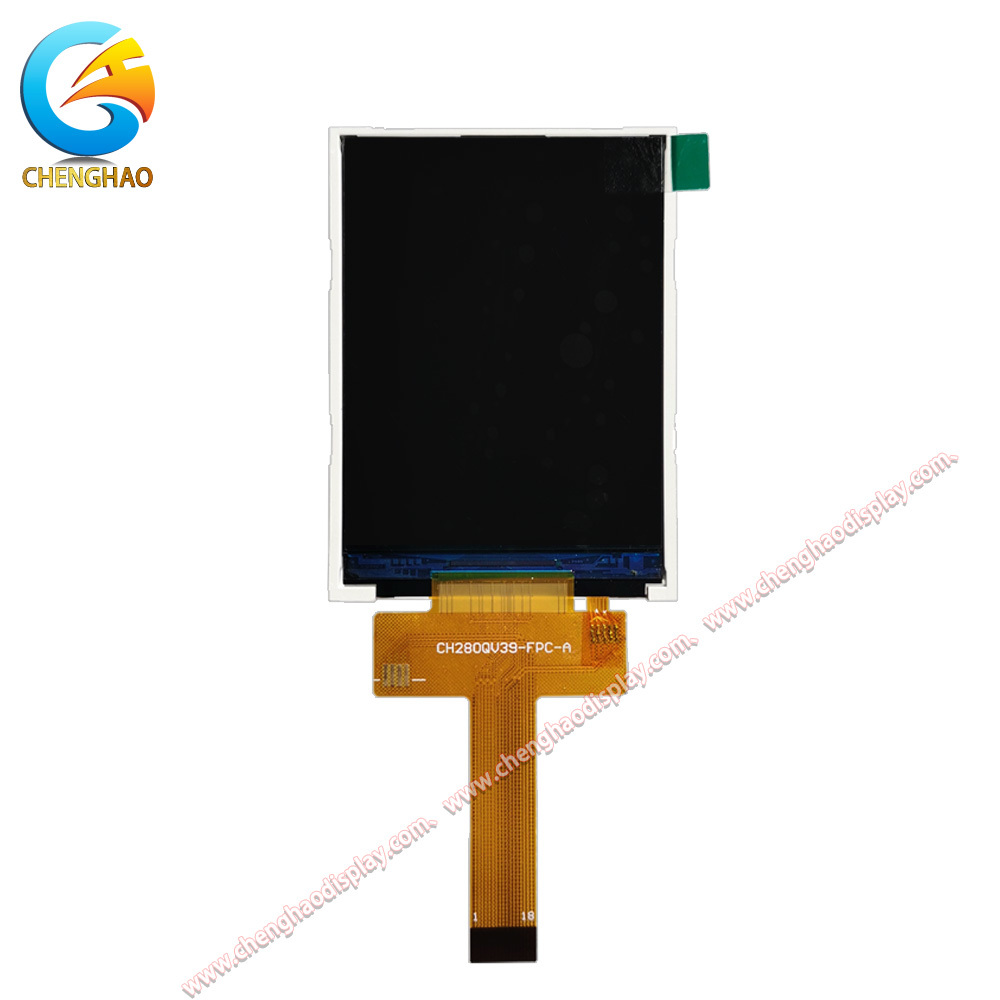

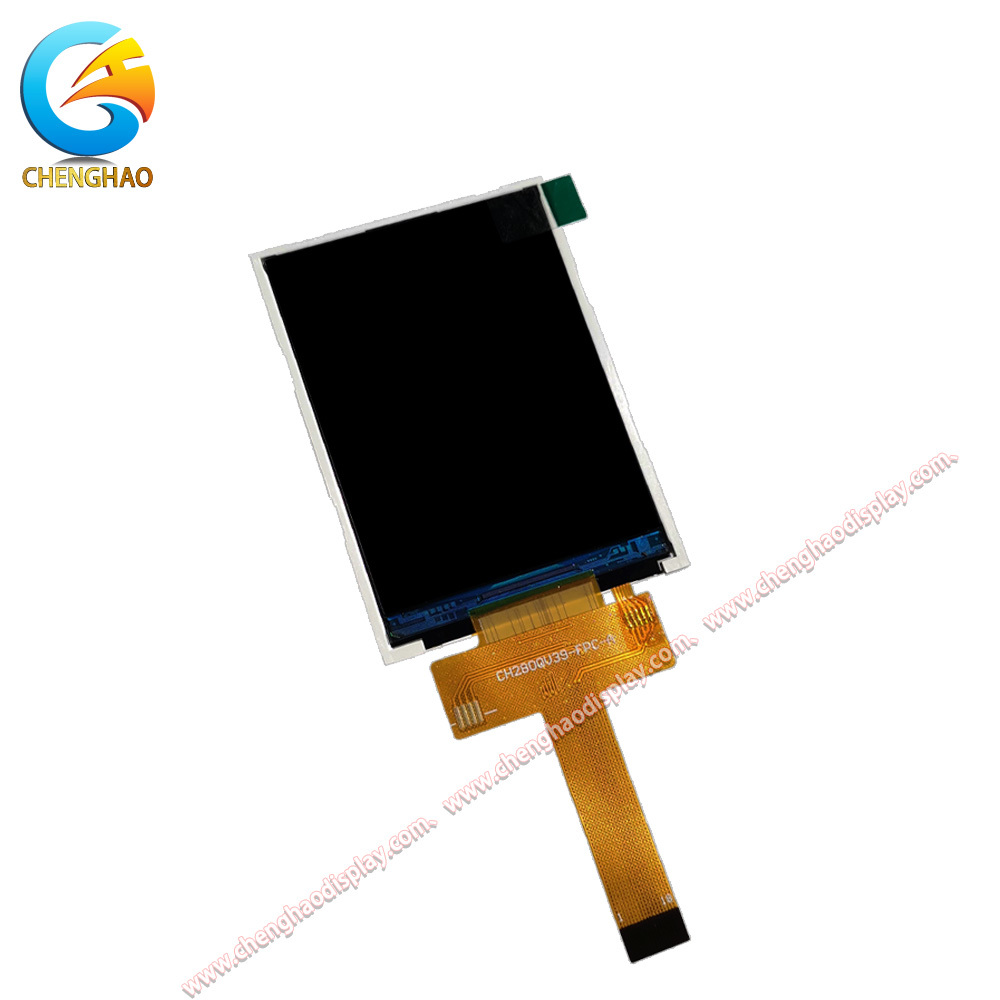

उत्पाद चित्र

विस्तृत विनिर्देश

अनुकूलित परिचय

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक कं, लिमिटेड CH280QV39A और हमारे सभी TFT एलसीडी डिस्प्ले मॉड्यूल के लिए व्यापक अनुकूलन सेवाएं प्रदान करता है,आपके विशिष्ट अनुप्रयोग आवश्यकताओं के लिए सही फिट सुनिश्चित करनाहमारी अनुकूलन क्षमता चार प्रमुख उत्पाद श्रेणियों को कवर करती हैः टीएफटी एलसीडी मॉड्यूल, मोनो एलसीडी डिस्प्ले, कलर ओएलईडी मॉड्यूल और मोनो ओएलईडी मॉड्यूल।

एफपीसी कनेक्टर अनुकूलन

एफपीसी (लचीला मुद्रित सर्किट) कनेक्टर को आपके पीसीबी लेआउट से मेल खाने के लिए अनुकूलित किया जा सकता है, जिसमें भौतिक आकार और पिन की संख्या में संशोधन शामिल हैं।CH280QV39A के मानक 18-पिन विन्यास को विभिन्न कनेक्टर स्थितियों को समायोजित करने के लिए समायोजित किया जा सकता है, केबल लंबाई, और राउटिंग आवश्यकताओं को अपने समग्र उत्पाद विधानसभा को सरल बनाने के लिए।

इंटरफ़ेस अनुकूलन

मानक एसपीआई इंटरफेस के अलावा, हम एमसीयू (8-बिट/16-बिट समानांतर), आरजीबी, एमआईपीआई, एलवीडीएस और एचडीएमआई इंटरफेस सहित डिस्प्ले इंटरफेस विकल्पों की एक विस्तृत श्रृंखला का समर्थन करते हैं।यह लचीलापन CH280QV39A पदचिह्न को विभिन्न नियंत्रक प्लेटफार्मों और सिस्टम आर्किटेक्चर के लिए अनुकूलित करने की अनुमति देता है.

चमक अनुकूलन

जबकि मानक चमक 300 cd/m2 है, हम तीन स्तरों में चमक समायोजन प्रदान करते हैंः मानक (200-300 cd/m2), उच्च चमक (500+ cd/m2),और बाहरी या सूर्य के प्रकाश में पढ़ने योग्य अनुप्रयोगों के लिए अति उच्च चमक विकल्पबैकलाइट एलईडी कॉन्फ़िगरेशन को बिजली की खपत या अधिकतम चमक के लिए अनुकूलित किया जा सकता है।

टच पैनल एकीकरण

उपयोगकर्ता बातचीत की आवश्यकता वाले अनुप्रयोगों के लिए CH280QV39A को या तो क्षमतात्मक या प्रतिरोधात्मक स्पर्श पैनलों के साथ जोड़ा जा सकता है। क्षमतात्मक स्पर्श बहु स्पर्श समर्थन और उत्कृष्ट ऑप्टिकल स्पष्टता प्रदान करता है,जबकि प्रतिरोधक स्पर्श औद्योगिक वातावरण के लिए उपयुक्त लागत प्रभावी एकल स्पर्श कार्यक्षमता प्रदान करता है.

अतिरिक्त अनुकूलन विकल्प

हम उज्ज्वल वातावरण में प्रतिबिंबों को कम करने के लिए विरोधी चमक (एजी) सतह उपचार भी प्रदान करते हैं, विशिष्ट मोटाई और आकार आवश्यकताओं के साथ कस्टम कवर ग्लास,और बेहतर स्थायित्व और प्रदर्शन स्पष्टता के लिए विशेष ऑप्टिकल बंधन.

सभी अनुकूलन सेवाएं हमारी अनुभवी इंजीनियरिंग टीम द्वारा समर्थित हैं, आपके प्रोजेक्ट की समय सीमा और बजट आवश्यकताओं को पूरा करने के लिए कम लीड समय और प्रतिस्पर्धी मूल्य निर्धारण के साथ।

आवेदन के मामले

1. हाथ से चलने वाला औद्योगिक मीटर डिस्प्ले

2.83 इंच का कॉम्पैक्ट आकार और एसपीआई इंटरफ़ेस CH280QV39A को डिजिटल मल्टीमीटर, ऑसिलोस्कोप और सिग्नल विश्लेषकों जैसे पोर्टेबल औद्योगिक माप उपकरण के लिए एक आदर्श प्रदर्शन बनाता है।व्यापक परिचालन तापमान सीमा कारखाने के फर्श वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करती है, जबकि 240x320 रिज़ॉल्यूशन माप डेटा, तरंगों और स्थिति संकेतकों के स्पष्ट रीडिंग प्रदान करता है।

2. स्मार्ट होम कंट्रोल पैनल

स्मार्ट होम अनुप्रयोगों में, CH280QV39A दीवार पर लगाए गए नियंत्रण पैनलों, थर्मोस्टेट इंटरफेस और होम ऑटोमेशन हब के लिए एक उत्कृष्ट प्रदर्शन के रूप में कार्य करता है।इसका कॉम्पैक्ट पैटर्न आधुनिक न्यूनतम डिजाइनों के साथ सहजता से मेल खाता है, जबकि 300 cd/m2 चमक इनडोर सेटिंग्स में आरामदायक देखने सुनिश्चित करती है।विकास समय और बीओएम लागत दोनों को कम करना.

3. चिकित्सा निगरानी उपकरण प्रदर्शन

पोर्टेबल चिकित्सा उपकरणों के लिए जहां स्थान प्रीमियम पर है, CH280QV39A रोगी के महत्वपूर्ण संकेतों की निगरानी, इन्फ्यूजन पंप इंटरफेस,और डायग्नोस्टिक डिवाइस डिस्प्ले. विश्वसनीय एलईडी बैकलाइट सिस्टम डिवाइस के जीवनकाल के दौरान निरंतर प्रकाश व्यवस्था प्रदान करता है,और तापमान में भिन्नता के बावजूद डिस्प्ले का स्थिर प्रदर्शन नैदानिक वातावरण में विश्वसनीय संचालन सुनिश्चित करता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: CH280QV39A का इंटरफेस प्रकार क्या है?

उत्तरः CH280QV39A संचार के लिए एक SPI (सीरियल पेरिफेरल इंटरफेस) का उपयोग करता है, जिसके लिए न्यूनतम I/O पिन की आवश्यकता होती है और अधिकांश माइक्रोकंट्रोलर और एम्बेडेड प्रोसेसर के साथ संगत है।

Q2: इस डिस्प्ले मॉड्यूल का ऑपरेटिंग तापमान सीमा क्या है?

उत्तर: CH280QV39A -20 से +70°C तक विश्वसनीय रूप से काम करता है और इसे -30 से +80°C तक संग्रहीत किया जा सकता है, जिससे यह औद्योगिक और बाहरी अनुप्रयोगों के लिए उपयुक्त है।

Q3: क्या CH280QV39A टच फंक्शन के साथ उपलब्ध है?

उत्तरः मानक CH280QV39A मॉड्यूल में टच कार्यक्षमता शामिल नहीं है।चेंगहाओ आपके अनुप्रयोग आवश्यकताओं के आधार पर क्षमता और प्रतिरोध दोनों स्पर्श पैनलों के कस्टम एकीकरण प्रदान करता है.

प्रश्न 4: डिस्प्ले मॉड्यूल को किस बिजली की आपूर्ति की आवश्यकता है?

A: एलईडी बैकलाइट 80mA पर 3.0-3.2V के एक विशिष्ट आगे वोल्टेज के साथ काम करता है। डिस्प्ले कंट्रोलर के लिए विशिष्ट शक्ति आवश्यकताओं को विस्तृत डेटाशीट में पाया जा सकता है।

Q5: क्या FPC कनेक्टर को मेरी परियोजना के लिए अनुकूलित किया जा सकता है?

एः हां, चेंगहाओ आपकी विशिष्ट पीसीबी लेआउट आवश्यकताओं को समायोजित करने के लिए पिन की संख्या, केबल लंबाई, कनेक्टर की स्थिति और रूटिंग कॉन्फ़िगरेशन सहित पूर्ण एफपीसी अनुकूलन प्रदान करता है।

Q6: इस मॉड्यूल का रिज़ॉल्यूशन और डिस्प्ले मोड क्या है?

उत्तरः CH280QV39A का संकल्प 240x320 (240आरजीबी320) टीएफटी डिस्प्ले मोड में डॉट्स, जो ग्राफिकल यूजर इंटरफेस के लिए उपयुक्त समृद्ध रंग प्रजनन और तेज छवि गुणवत्ता प्रदान करता है।

Q7: मानक विनिर्देशों के अलावा क्या अनुकूलन विकल्प उपलब्ध हैं?

एः चेंगहाओ वैकल्पिक डिस्प्ले इंटरफेस (एमसीयू, आरजीबी, एमआईपीआई, एलवीडीएस), चमक ट्यूनिंग (मानक से उच्च चमक तक), टच पैनल एकीकरण सहित व्यापक अनुकूलन प्रदान करता है,एजी सतह उपचारअपनी विशिष्ट आवश्यकताओं के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
