1.9 इंच 170x320 IPS TFT एलसीडी कैपेसिटिव टच डिस्प्ले मॉड्यूल 8-बिट SPI 400 cd/m2 वाटरप्रूफ

उत्पाद वर्णन

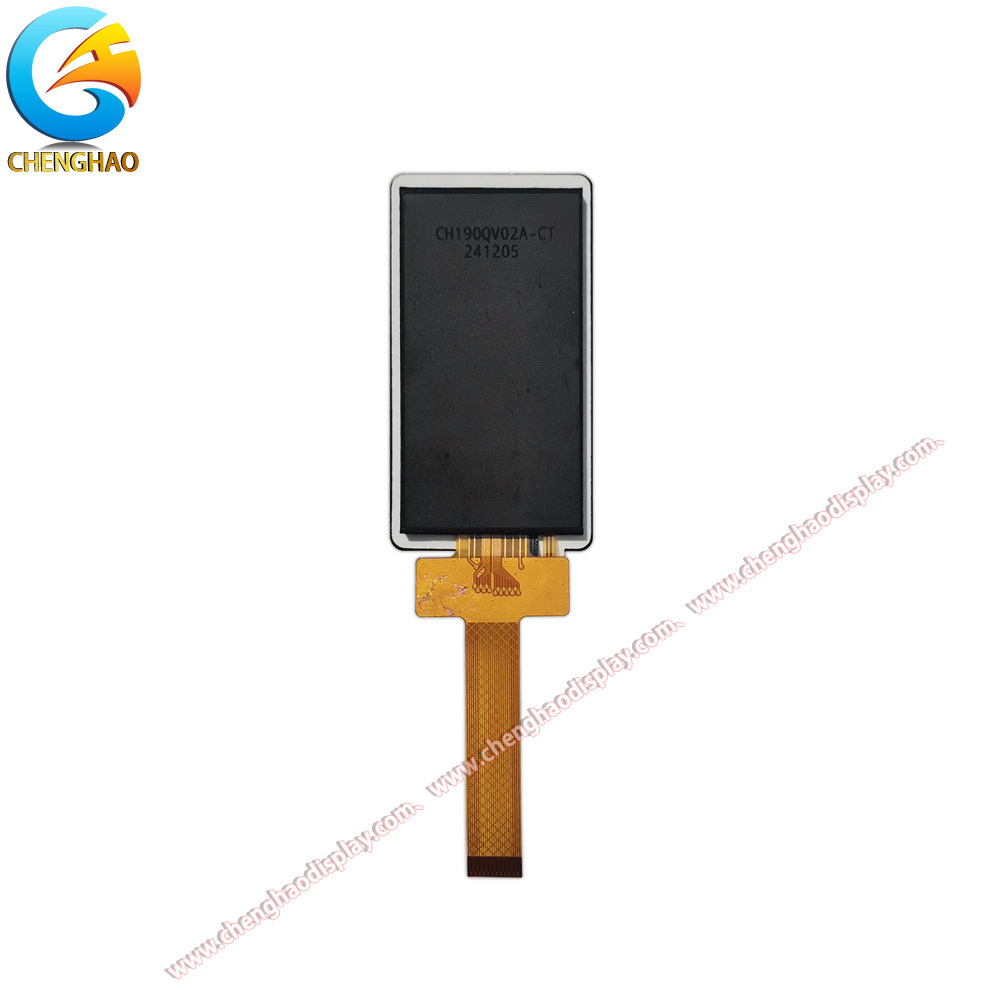

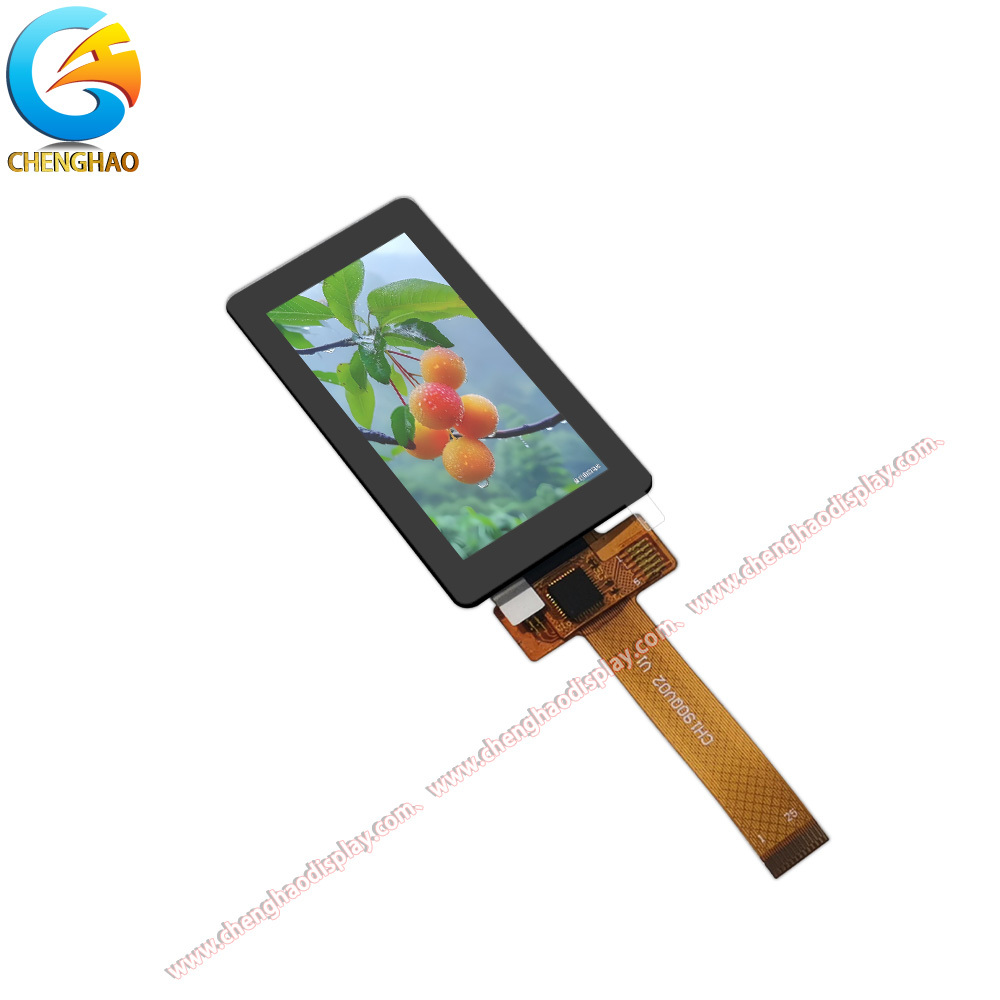

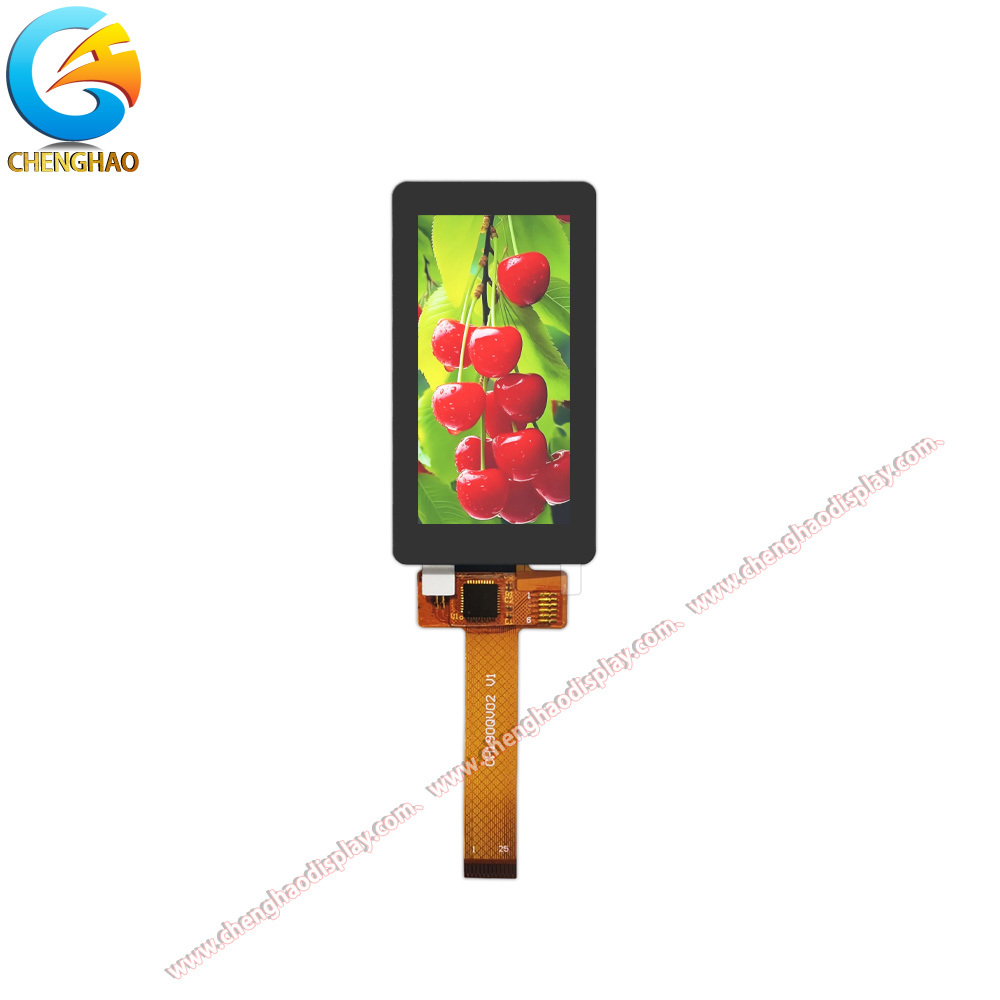

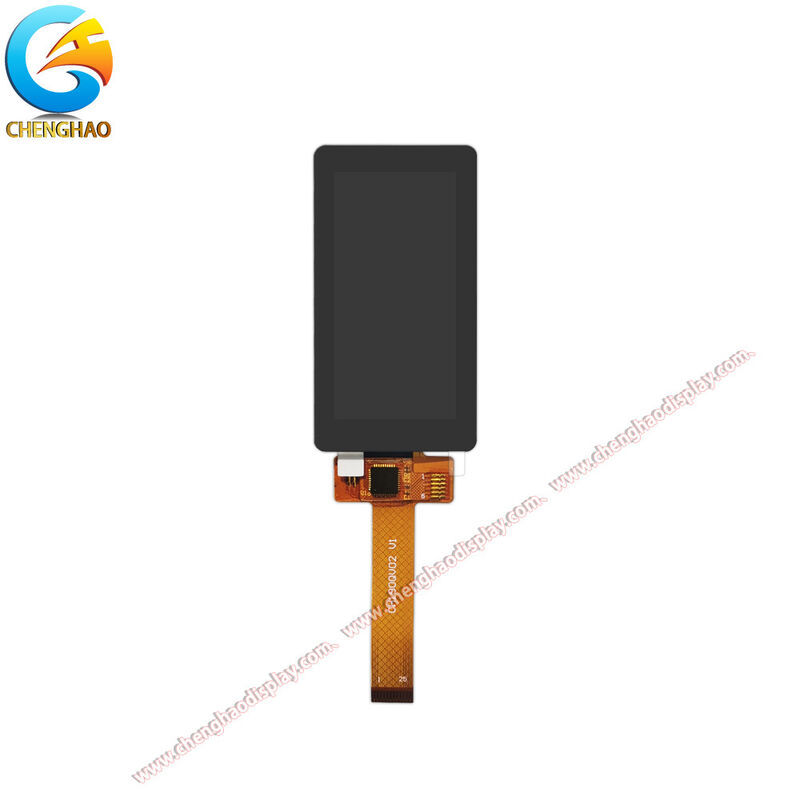

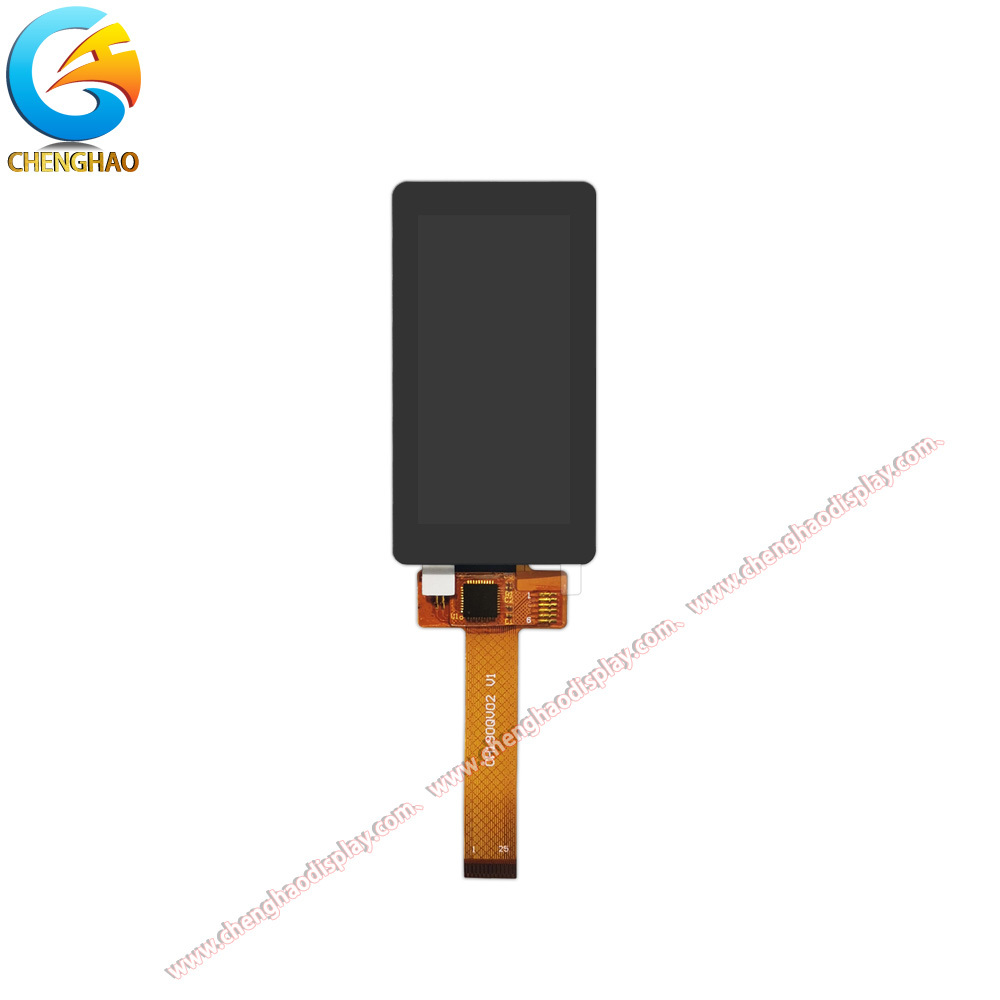

CH190QV02A-CT एक कॉम्पैक्ट 1.9-इंच TFT LCD डिस्प्ले मॉड्यूल है जो एकीकृत कैपेसिटिव टच कार्यक्षमता के साथ उच्च-प्रदर्शन वाले छोटे-प्रारूप डिस्प्ले की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। इस मॉड्यूल में ट्रांसमिसिव, सामान्य रूप से ब्लैक डिस्प्ले मोड के साथ आईपीएस (इन-प्लेन स्विचिंग) पैनल कॉन्फ़िगरेशन में 170x320 (आरजीबी) पिक्सेल रिज़ॉल्यूशन है, जो व्यापक देखने के कोण और लगभग किसी भी दिशा से लगातार रंग प्रजनन के साथ असाधारण छवि गुणवत्ता प्रदान करता है।

400 सीडी/एम2 की चमक रेटिंग के साथ, यह डिस्प्ले मॉड्यूल इनडोर और आउटडोर दोनों वातावरणों के लिए उपयुक्त है जहां परिवेश प्रकाश स्थितियों में पठनीयता महत्वपूर्ण है। मॉड्यूल 4-लाइन 8-बिट एसपीआई और i80-सिस्टम 8-बिट समानांतर इंटरफ़ेस सहित दोहरे इंटरफ़ेस विकल्पों का समर्थन करता है, जो माइक्रोकंट्रोलर और एम्बेडेड सिस्टम की एक विस्तृत श्रृंखला के साथ लचीला एकीकरण प्रदान करता है।

एकीकृत कैपेसिटिव टच पैनल (सीटीपी) विश्वसनीय और प्रतिक्रियाशील स्पर्श इनपुट के लिए I2C संचार प्रोटोकॉल का उपयोग करता है, जिससे अलग स्पर्श नियंत्रक एकीकरण की आवश्यकता समाप्त हो जाती है। समग्र मॉड्यूल आयाम 42.72 मिमी x 22.70 मिमी के सक्रिय क्षेत्र के साथ 49.72 मिमी x 25.80 मिमी (टीएफटी ओडी) मापते हैं, जो 55.83 मिमी x 29.50 मिमी के लेंस बाहरी आयाम के भीतर स्थित हैं। सतह की सुरक्षा के लिए डिस्प्ले में 0.7 मिमी मोटा ग्लास कवर लेंस लगाया गया है।

वाटरप्रूफ संरचना और 25-पिन FPC कनेक्टर (FH35C-25S-0.3SHW(50)) के साथ डिज़ाइन किया गया, यह मॉड्यूल विश्वसनीय सिग्नल कनेक्टिविटी बनाए रखते हुए चुनौतीपूर्ण ऑपरेटिंग वातावरण का सामना कर सकता है। मॉड्यूल 2.8V से 3.3V की वोल्टेज रेंज के भीतर काम करता है और औद्योगिक नियंत्रण, चिकित्सा उपकरण, स्मार्ट घरेलू उपकरणों, पोर्टेबल उपकरणों और IoT टर्मिनलों में अनुप्रयोगों के लिए उपयुक्त है जहां अंतरिक्ष दक्षता और प्रदर्शन गुणवत्ता महत्वपूर्ण आवश्यकताएं हैं।

कैपेसिटिव टच इंटरफ़ेस मल्टी-टच जेस्चर का समर्थन करता है, मेनू-संचालित इंटरफेस और नियंत्रण कक्ष अनुप्रयोगों में उपयोगकर्ता इंटरैक्शन को बढ़ाता है। आईपीएस तकनीक यह सुनिश्चित करती है कि डिस्प्ले सभी दिशाओं में 80 डिग्री तक के देखने के कोण पर उत्कृष्ट कंट्रास्ट और रंग सटीकता बनाए रखता है, जो इसे उन उपकरणों के लिए आदर्श बनाता है जहां कई उपयोगकर्ताओं को एक साथ स्क्रीन देखने की आवश्यकता हो सकती है या जहां डिस्प्ले अंतिम उत्पाद बाड़े के भीतर अलग-अलग कोणों पर स्थित हो सकता है।

उत्पाद की विशेषताएँ

1. 170x320 रेजोल्यूशन के साथ कॉम्पैक्ट 1.9-इंच आईपीएस डिस्प्ले

CH190QV02A-CT कॉम्पैक्ट 1.9-इंच फॉर्म फैक्टर में असाधारण दृश्य प्रदर्शन प्रदान करने के लिए उन्नत IPS (इन-प्लेन स्विचिंग) तकनीक का उपयोग करता है। मानक टीएन पैनलों के विपरीत, जो ऑफ-सेंटर कोणों पर रंग परिवर्तन और कंट्रास्ट गिरावट से ग्रस्त हैं, यह आईपीएस मॉड्यूल सभी दिशाओं में पूर्ण 80-डिग्री देखने वाले शंकु में लगातार रंग सटीकता और छवि गुणवत्ता बनाए रखता है। 170x320 पिक्सेल रिज़ॉल्यूशन केवल 42.72 मिमी x 22.70 मिमी के एक छोटे से सक्रिय क्षेत्र के भीतर कुरकुरा, पठनीय पाठ और विस्तृत ग्राफिक्स प्रदान करता है, जो इसे हैंडहेल्ड उपकरणों, मेडिकल जांच और कॉम्पैक्ट एचएमआई पैनल जैसे अंतरिक्ष-बाधित अनुप्रयोगों के लिए आदर्श बनाता है जहां प्रत्येक मिलीमीटर मायने रखता है।

2. सूर्य के प्रकाश में पढ़ने योग्य 400 सीडी/एम2 चमक

400 सीडी/एम2 की चमक रेटिंग के साथ, यह डिस्प्ले मॉड्यूल इनडोर और सेमी-आउटडोर दोनों वातावरणों में उत्कृष्ट पठनीयता प्रदान करता है। उच्च-चमकदार बैकलाइट यह सुनिश्चित करती है कि ऑन-स्क्रीन सामग्री उज्ज्वल परिवेश प्रकाश स्थितियों, जैसे गोदाम फर्श टर्मिनल, आउटडोर निगरानी उपकरण, या ऑटोमोटिव डैशबोर्ड डिस्प्ले के तहत दिखाई देती रहे। जब आईपीएस पैनल के स्वाभाविक रूप से उच्च कंट्रास्ट अनुपात के साथ जोड़ा जाता है, तो 400 सीडी/एम2 बैकलाइट जीवंत रंग और गहरे काले रंग प्रदान करता है जो विभिन्न एप्लिकेशन परिदृश्यों में उपयोगकर्ता अनुभव को बढ़ाता है।

3. I2C इंटरफ़ेस के साथ एकीकृत कैपेसिटिव टच

मॉड्यूल एक फैक्ट्री-बॉन्ड कैपेसिटिव टच पैनल (सीटीपी) के साथ आता है जो एक अलग टच घटक की सोर्सिंग और संयोजन की जटिलता को समाप्त करता है। टच कंट्रोलर उद्योग-मानक I2C प्रोटोकॉल के माध्यम से संचार करता है, जो अतिरिक्त ड्राइवर विकास की आवश्यकता के बिना अधिकांश मुख्यधारा माइक्रोकंट्रोलर के साथ निर्बाध एकीकरण की अनुमति देता है। 0.7 मिमी की मोटाई वाला ग्लास कवर लेंस उत्कृष्ट स्पर्श संवेदनशीलता और ऑप्टिकल स्पष्टता बनाए रखते हुए मजबूत सतह सुरक्षा प्रदान करता है। यह एकीकृत समाधान बीओएम लागत को कम करता है, पीसीबी स्थान बचाता है, और उत्पाद डेवलपर्स के लिए समय-समय पर बाजार में तेजी लाता है।

4. दोहरी इंटरफ़ेस लचीलापन: SPI और i80 समानांतर

CH190QV02A-CT 4-लाइन 8-बिट SPI और i80-सिस्टम 8-बिट समानांतर इंटरफ़ेस मोड दोनों का समर्थन करता है, जिससे डिजाइनरों को अपने एप्लिकेशन के लिए सबसे उपयुक्त इंटरफ़ेस चुनने की स्वतंत्रता मिलती है। एसपीआई मोड सीमित जीपीआईओ उपलब्धता वाले सिस्टम के लिए आदर्श है, जिसमें डिस्प्ले नियंत्रण के लिए केवल न्यूनतम पिन कनेक्शन की आवश्यकता होती है। I80 समानांतर इंटरफ़ेस उच्च डेटा थ्रूपुट प्रदान करता है, जो इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें लगातार स्क्रीन अपडेट या एनिमेटेड सामग्री की आवश्यकता होती है। यह डुअल-इंटरफ़ेस डिज़ाइन STM32, ESP32, Renesas सहित MCU प्लेटफ़ॉर्म की एक विस्तृत श्रृंखला के साथ संगतता सुनिश्चित करता है।

5. कठोर वातावरण के लिए जलरोधी संरचना

एक समर्पित वॉटरप्रूफ निर्माण के साथ इंजीनियर किया गया, यह एलसीडी मॉड्यूल ऐसे वातावरण में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है जहां नमी, धूल या संक्षेपण मौजूद हो सकता है। लेंस और एफपीसी असेंबली के चारों ओर सुरक्षात्मक सीलिंग, 0.7 मिमी कवर ग्लास और डीएसटी (डबल-साइडेड टेप) संरचना के साथ मिलकर, तरल पदार्थ और कणों के प्रवेश के खिलाफ बाधा उत्पन्न करती है। यह मॉड्यूल को बाहरी उपकरण, खाद्य प्रसंस्करण मशीनरी, चिकित्सा नसबंदी क्षेत्रों और औद्योगिक स्वचालन प्रणालियों के लिए एक उत्कृष्ट विकल्प बनाता है जहां पर्यावरणीय लचीलापन एक महत्वपूर्ण आवश्यकता है।

उत्पाद आरेखण

विस्तृत विशिष्टताएँ

अनुकूलित परिचय

शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक कं, लिमिटेड टीएफटी एलसीडी मॉड्यूल, मोनो एलसीडी डिस्प्ले, रंग ओएलईडी मॉड्यूल और मोनो ओएलईडी मॉड्यूल के लिए व्यापक अनुकूलन सेवाएं प्रदान करता है। डिस्प्ले मॉड्यूल निर्माण में वर्षों के अनुभव के साथ, हम समझते हैं कि ऑफ-द-शेल्फ डिस्प्ले समाधान हमेशा हर एप्लिकेशन की विशिष्ट आवश्यकताओं को पूरा नहीं करते हैं। हमारी इंजीनियरिंग टीम विशिष्ट डिज़ाइन बाधाओं, पर्यावरणीय स्थितियों और प्रदर्शन लक्ष्यों को संबोधित करने वाले अनुरूप प्रदर्शन समाधान विकसित करने के लिए ग्राहकों के साथ मिलकर काम करती है।

एफपीसी अनुकूलन:हम लचीली एफपीसी (लचीली मुद्रित सर्किट) डिजाइन और निर्माण सेवाएं प्रदान करते हैं, जिसमें कस्टम आकार संरचना, सोने की उंगली का आकार और पिन गिनती समायोजन शामिल हैं। चाहे आपको एक विशिष्ट कनेक्टर ओरिएंटेशन, विस्तारित केबल लंबाई, या अतिरिक्त ईएमआई परिरक्षण की आवश्यकता हो, हमारी एफपीसी अनुकूलन क्षमताएं आपके मुख्य पीसीबी डिजाइन के साथ निर्बाध एकीकरण सुनिश्चित करती हैं।

इंटरफ़ेस अनुकूलन:हमारे मॉड्यूल एसपीआई, एमसीयू, आरजीबी, एमआईपीआई, एलवीडीएस, ईडीपी और एचडीएमआई सहित विभिन्न प्रकार के इंटरफ़ेस विकल्पों का समर्थन करते हैं। हम आपके पसंदीदा MCU या एप्लिकेशन प्रोसेसर से मेल खाने के लिए ड्राइविंग स्कीम को अनुकूलित कर सकते हैं, जिससे आपके सिस्टम आर्किटेक्चर में लेवल शिफ्टर्स या प्रोटोकॉल कन्वर्टर्स की आवश्यकता कम हो जाएगी।

चमक अनुकूलन:आपके एप्लिकेशन वातावरण के आधार पर, हम मानक चमक स्तर (200-300 सीडी/एम2), उच्च चमक विकल्प (500 सीडी/एम2 और ऊपर), और समायोज्य बैकलाइट कॉन्फ़िगरेशन प्रदान करते हैं। CH190QV02A-CT के लिए, मानक 400 cd/m2 चमक को विशिष्ट इनडोर या आउटडोर दृश्यता आवश्यकताओं के अनुरूप अनुकूलित किया जा सकता है।

टच पैनल विकल्प:हम आपकी एप्लिकेशन आवश्यकताओं के आधार पर कैपेसिटिव टच (सीटीपी), प्रतिरोधक टच और नो-टच कॉन्फ़िगरेशन प्रदान करते हैं। ग्लव ऑपरेशन या स्टाइलस इनपुट की आवश्यकता वाले उपकरणों के लिए, प्रतिरोधी स्पर्श उपलब्ध है। मल्टी-टच जेस्चर और सहज उपयोगकर्ता इंटरैक्शन की मांग करने वाले आधुनिक इंटरफेस के लिए, हमारे कैपेसिटिव टच समाधान उत्कृष्ट प्रतिक्रिया प्रदान करते हैं।

एंटी-ग्लेयर (एजी) उपचार:उज्ज्वल वातावरण में पठनीयता में सुधार करने के लिए, हम एंटी-ग्लेयर सतह उपचार की पेशकश करते हैं जो परिवेश प्रकाश प्रतिबिंब को कम करता है। यह बाहरी उपकरणों, ऑटोमोटिव डिस्प्ले और चिकित्सा उपकरणों के लिए विशेष रूप से फायदेमंद है जहां स्क्रीन की चमक उपयोगिता से समझौता कर सकती है।

ग्लास कवर लेंस अनुकूलन:हमारी ग्लास कवर लेंस अनुकूलन सेवा मोटाई (0.5 मिमी से 2.0 मिमी तक), आकार (गोल कोने, पायदान या विशेष कटआउट), रंग (सफेद, काला, या कस्टम), और सिल्क-स्क्रीन प्रिंटिंग (लोगो, आइकन, या सजावटी बॉर्डर) में समायोजन की अनुमति देती है। CH190QV02A-CT में काले सिल्क-स्क्रीन बॉर्डर के साथ 0.7 मिमी कवर लेंस है, और हम आपके उत्पाद डिजाइन सौंदर्य से मेल खाने के लिए इन मापदंडों को संशोधित कर सकते हैं।

हमारे लचीले MOQ और तेज़ प्रोटोटाइप क्षमताओं के साथ, चेंगहाओ अनुकूलित प्रदर्शन समाधानों के लिए आपका आदर्श भागीदार है जो आपके उत्पाद विकास चक्र को तेज करता है और बाजार में आने के समय को कम करता है।

आवेदन मामले

1. औद्योगिक हैंडहेल्ड टर्मिनल

कॉम्पैक्ट 1.9-इंच फॉर्म फैक्टर और वॉटरप्रूफ निर्माण CH190QV02A-CT को गोदाम प्रबंधन, लॉजिस्टिक्स ट्रैकिंग और फील्ड सेवा अनुप्रयोगों में उपयोग किए जाने वाले हैंडहेल्ड औद्योगिक टर्मिनलों के लिए एक उत्कृष्ट विकल्प बनाता है। 170x320 पिक्सेल रिज़ॉल्यूशन इन्वेंट्री सूचियों, बारकोड स्कैनिंग परिणामों और नेविगेशन संकेतों को प्रदर्शित करने के लिए पर्याप्त स्क्रीन रियल एस्टेट प्रदान करता है, जबकि डिवाइस फ़ुटप्रिंट को एक हाथ से ऑपरेशन के लिए पर्याप्त छोटा बनाए रखता है। 400 सीडी/एम2 चमक इनडोर गोदामों और आउटडोर लोडिंग क्षेत्रों दोनों में पठनीयता सुनिश्चित करती है, जबकि कैपेसिटिव टच इंटरफ़ेस भौतिक कीपैड की आवश्यकता के बिना सहज मेनू नेविगेशन और डेटा प्रविष्टि को सक्षम बनाता है। जलरोधी संरचना औद्योगिक वातावरण में आने वाली नमी और धूल से डिस्प्ले की रक्षा करती है, डिवाइस के जीवनकाल को बढ़ाती है और रखरखाव की आवश्यकताओं को कम करती है।

2. मेडिकल मॉनिटरिंग डिवाइस

चिकित्सा क्षेत्र में, CH190QV02A-CT पोर्टेबल डायग्नोस्टिक उपकरण और रोगी निगरानी उपकरणों के लिए उपयुक्त है जहां आकार, विश्वसनीयता और प्रदर्शन गुणवत्ता महत्वपूर्ण हैं। आईपीएस तकनीक व्यापक देखने के कोणों पर लगातार रंग प्रजनन और कंट्रास्ट प्रदान करती है, जो चिकित्सा पेशेवरों के लिए आवश्यक है जिन्हें प्रक्रियाओं के दौरान विभिन्न पदों से डिस्प्ले देखने की आवश्यकता हो सकती है। कैपेसिटिव टच इंटरफ़ेस उचित रूप से कॉन्फ़िगर किए जाने पर दस्ताने-हैंड ऑपरेशन की अनुमति देता है, जो इसे नैदानिक ​​​​वातावरण के लिए उपयुक्त बनाता है जहां स्वच्छता प्रोटोकॉल को बाधा सुरक्षा की आवश्यकता होती है। मॉड्यूल की विस्तृत ऑपरेटिंग तापमान रेंज और वॉटरप्रूफ डिज़ाइन इसे स्टरलाइज़ेशन-सक्षम चिकित्सा उपकरणों के लिए भी उपयुक्त बनाती है, जिन्हें समय-समय पर सफाई और कीटाणुशोधन का सामना करना पड़ता है।

3. स्मार्ट होम कंट्रोल पैनल

CH190QV02A-CT की पतली प्रोफ़ाइल और एकीकृत स्पर्श क्षमता इसे स्मार्ट होम कंट्रोल पैनल, थर्मोस्टैट्स और पर्यावरण निगरानी इंटरफेस के लिए एक आदर्श डिस्प्ले समाधान बनाती है। 1.9 इंच का डिस्प्ले तापमान रीडिंग, आर्द्रता स्तर, सिस्टम स्थिति आइकन और स्पर्श-आधारित नियंत्रण दिखाने के लिए काफी बड़ा है, जबकि दीवारों पर लगाए जाने पर या घरेलू स्वचालन उपकरण में एकीकृत होने पर यह विनीत रहता है। दोहरे इंटरफ़ेस विकल्प (एसपीआई और आई80) लोकप्रिय स्मार्ट होम नियंत्रकों और आईओटी गेटवे प्लेटफार्मों के साथ एकीकरण के लिए लचीलापन प्रदान करते हैं, जबकि 400 सीडी/एम2 चमक सुनिश्चित करती है कि डिस्प्ले मंद रोशनी वाले हॉलवे से लेकर सूरज की रोशनी वाले लिविंग रूम तक विभिन्न इनडोर प्रकाश स्थितियों के तहत पढ़ने योग्य बना रहे।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या इस डिस्प्ले मॉड्यूल का उपयोग बाहर किया जा सकता है?

हाँ, CH190QV02A-CT में 400 cd/m2 बैकलाइट चमक है, जो अर्ध-बाहरी वातावरण और छायादार बाहरी क्षेत्रों में अच्छी पठनीयता प्रदान करती है। प्रत्यक्ष सूर्य के प्रकाश अनुप्रयोगों के लिए, हम आपकी विशिष्ट प्रकाश स्थितियों के तहत डिस्प्ले का मूल्यांकन करने की सलाह देते हैं। जरूरत पड़ने पर हमारी अनुकूलन सेवा चमक को 500 सीडी/एम2 या उससे अधिक तक बढ़ा सकती है।

Q2: इस मॉड्यूल का इंटरफ़ेस वोल्टेज स्तर क्या है?

मॉड्यूल 2.8V से 3.3V के I/O वोल्टेज पर संचालित होता है, जो मानक 3.3V लॉजिक सिस्टम के साथ संगत है। यदि आपका सिस्टम एक अलग तर्क स्तर (जैसे 1.8V या 5V) का उपयोग करता है, तो हम उचित स्तर स्थानांतरण समाधान के लिए सिफारिशें प्रदान कर सकते हैं।

Q3: क्या कैपेसिटिव टच पैनल मल्टी-टच जेस्चर का समर्थन करता है?

हां, एकीकृत कैपेसिटिव टच कंट्रोलर टैप, डबल-टैप, स्वाइप और पिंच-ज़ूम सहित बुनियादी मल्टी-टच जेस्चर का समर्थन करता है। I2C इंटरफ़ेस सहज उपयोगकर्ता इंटरैक्शन के लिए रिस्पॉन्सिव टच डेटा ट्रांसमिशन प्रदान करता है। यदि चिकित्सा या औद्योगिक अनुप्रयोगों के लिए आवश्यक हो तो टच पैनल को दस्ताने-हाथ के संचालन के लिए भी अनुकूलित किया जा सकता है।

Q4: इस मॉडल के लिए न्यूनतम ऑर्डर मात्रा (MOQ) क्या है?

इस मॉडल के लिए हमारा मानक MOQ उचित न्यूनतम बैच से शुरू होता है। प्रोटोटाइपिंग और छोटे पैमाने पर उत्पादन के लिए, हम नमूना मात्रा प्रदान करते हैं। कृपया अपनी परियोजना आवश्यकताओं के आधार पर विशिष्ट MOQ जानकारी के लिए हमारी बिक्री टीम से संपर्क करें।

Q5: क्या FPC कनेक्टर या केबल की लंबाई को अनुकूलित किया जा सकता है?

बिल्कुल। जैसा कि हमारे अनुकूलन परिचय में वर्णित है, हम कनेक्टर प्रकार, पिन गिनती, केबल लंबाई और गोल्ड फिंगर डिज़ाइन सहित पूर्ण एफपीसी अनुकूलन प्रदान करते हैं। यदि मानक FH35C-25S-0.3SHW(50) कनेक्टर कॉन्फ़िगरेशन आपके पीसीबी लेआउट से मेल नहीं खाता है, तो हमारी इंजीनियरिंग टीम उचित फिट और विश्वसनीय कनेक्टिविटी सुनिश्चित करने के लिए एक अनुकूलित FPC समाधान डिज़ाइन कर सकती है।

Q6: क्या डिस्प्ले बैटरी चालित उपकरणों के लिए उपयुक्त है?

Q7: क्या मॉड्यूल RoHS प्रमाणीकरण के साथ आता है?

हां, शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक कंपनी लिमिटेड के सभी उत्पाद RoHS निर्देशों के अनुपालन में निर्मित होते हैं। हमारी विनिर्माण प्रक्रियाएं सख्त पर्यावरण और गुणवत्ता नियंत्रण मानकों का पालन करती हैं। RoHS प्रमाणन दस्तावेज़ अनुरोध पर उपलब्ध हैं।
