2.25 इंच टीएफटी एलसीडी डिस्प्ले मॉड्यूल 76x284 एसपीआई इंटरफ़ेस उच्च चमक

उत्पाद विवरण

1. उत्पाद विवरण

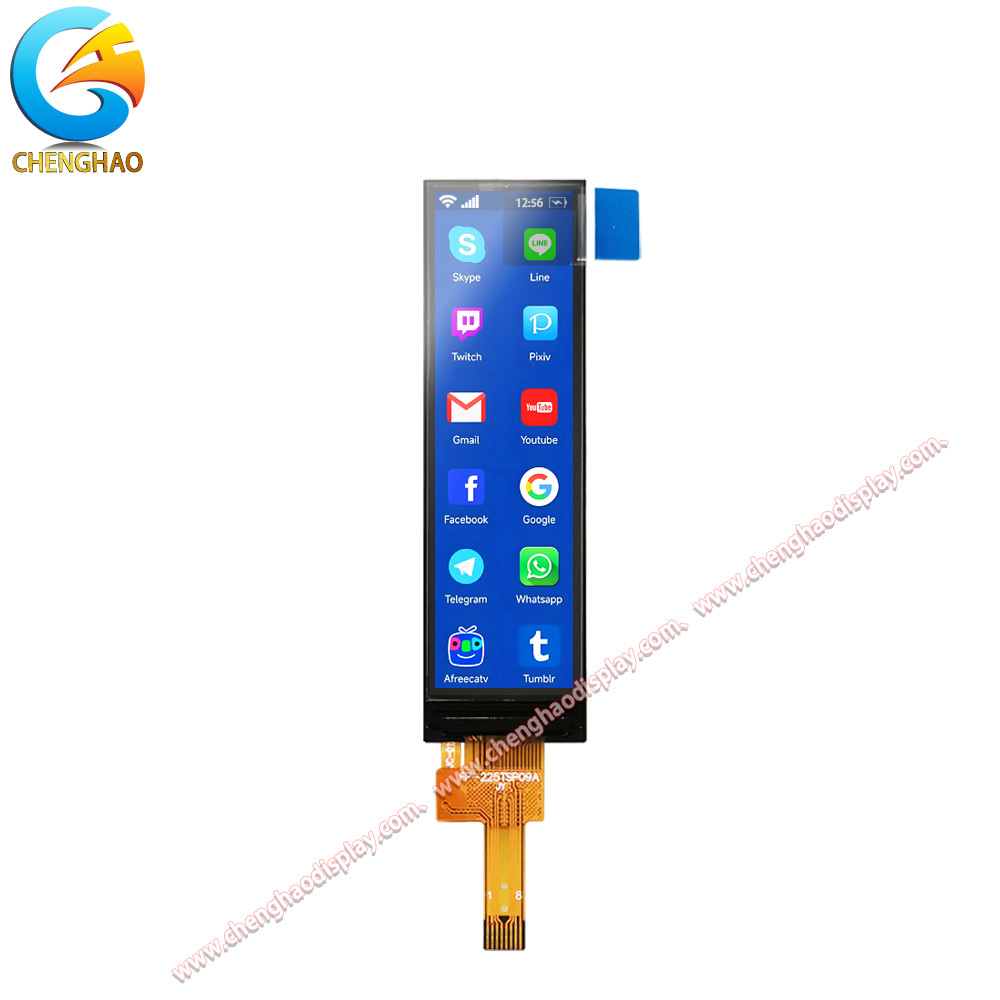

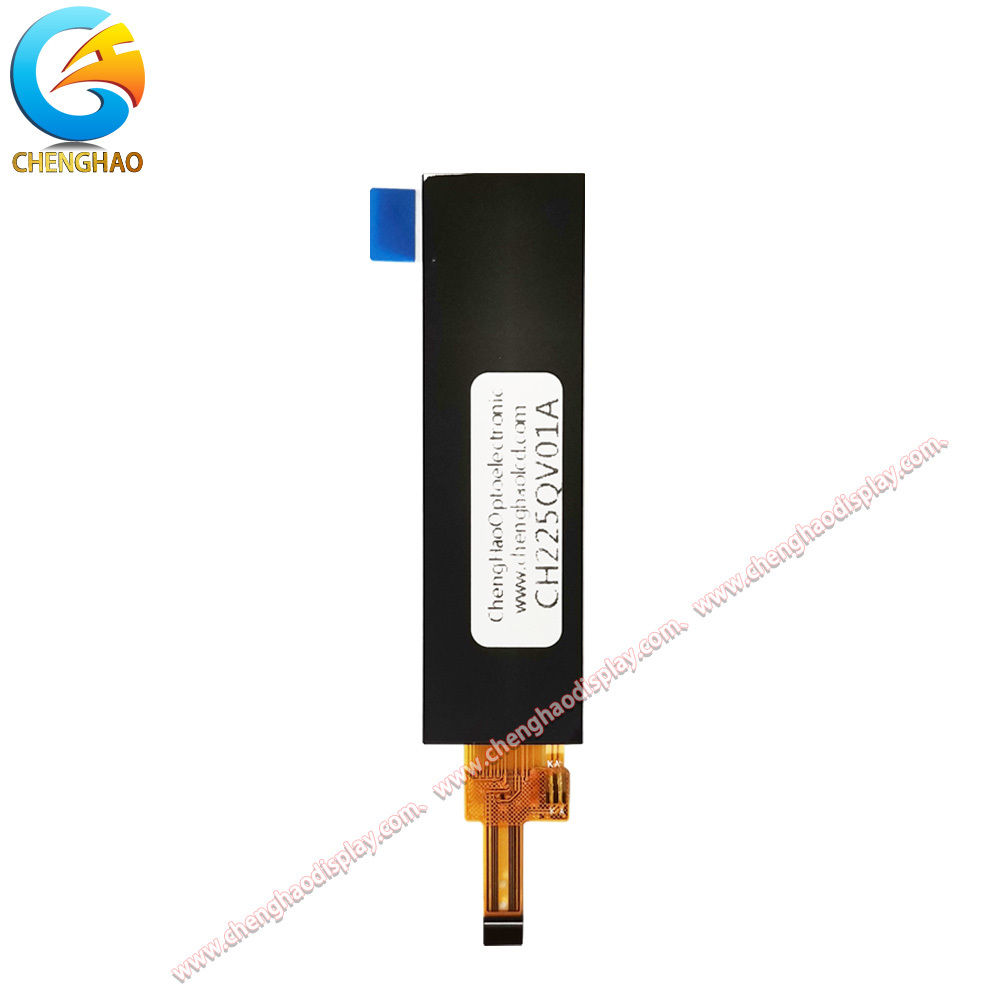

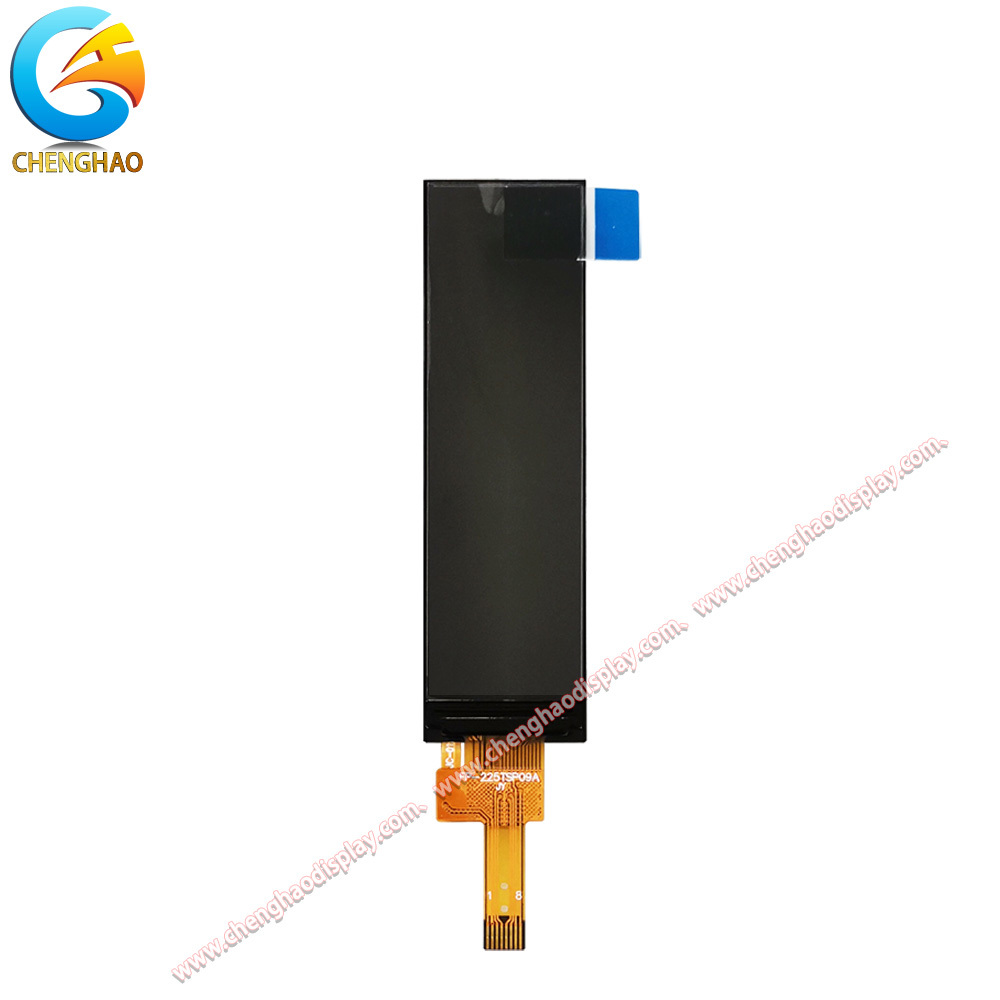

CH225QV01A एक 2.25 इंच ए-सी टीएफटी एलसीडी मॉड्यूल है जिसमें 76x284 पिक्सल का क्यूवीजीए रिज़ॉल्यूशन है, जो कॉम्पैक्ट पहनने योग्य और पोर्टेबल इलेक्ट्रॉनिक उपकरणों के लिए डिज़ाइन किया गया है। सामान्य चमक 500 सीडी/एम² है, जो बाहरी अनुप्रयोगों के लिए सूर्य के प्रकाश की पठनीयता प्रदान करती है।
मॉड्यूल 4-तार एसपीआई सीरियल इंटरफ़ेस के साथ *** ड्राइवर आईसी का उपयोग करता है, जो कम पिन गिनती पर अधिकांश माइक्रोकंट्रोलर के साथ संगत है। ऑपरेटिंग तापमान सीमा -20°C से +70°C है, भंडारण सीमा -30°C से +80°C है। मॉड्यूल RoHS अनुरूप है और इसका माप 17.90 x 62.50 मिमी है।

2. विशेषताएं

·76*284 रेजोल्यूशन के साथ 2.25 इंच विकर्ण ए-सी टीएफटी सक्रिय मैट्रिक्स डिस्प्ले

·उत्कृष्ट सूर्य के प्रकाश की पठनीयता के लिए 500 सीडी/एम² (टाइप) की उच्च चमक

·एमसीयू के साथ आसान और तेज़ संचार के लिए एसपीआई 4-वायर सीरियल इंटरफ़ेस

·पोर्ट्रेट-उन्मुख अनुप्रयोगों के लिए 12 बजे इष्टतम देखने की दिशा

·व्यापक ऑपरेटिंग तापमान रेंज: -20°C से +70°C

·बैटरी चालित उपकरणों के लिए उपयुक्त कम शक्ति वाली एलईडी बैकलाइट डिज़ाइन

·पोर्टेबल डिवाइस एकीकरण के लिए पतली प्रोफ़ाइल और हल्के निर्माण

·स्पष्ट छवि गुणवत्ता के लिए ट्रांसमिसिव / सामान्य रूप से सफेद पोलराइज़र मोड

·RoHS अनुरूप, पर्यावरण संरक्षण आवश्यकताओं को पूरा करता है

3. तकनीकी पैरामीटर

4. अनुकूलन

एफपीसी अनुकूलन, टच पैनल एकीकरण (आरटीपी/सीटीपी), कवर लेंस उपलब्ध है।

5. समर्थन

पूर्ण डेटाशीट, आरंभीकरण कोड, नमूना समर्थन, तकनीकी सहायता प्रदान की गई।

6. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: CH225QV01A डिस्प्ले का रिज़ॉल्यूशन क्या है?

उत्तर: CH225QV01A में 76*284 पिक्सल का QVGA रिज़ॉल्यूशन है, जो टेक्स्ट, आइकन और बुनियादी ग्राफिक्स के लिए उपयुक्त तेज छवि गुणवत्ता प्रदान करता है।

प्रश्न: यह मॉड्यूल किस इंटरफ़ेस का उपयोग करता है?

उत्तर: यह 4-तार SPI सीरियल इंटरफ़ेस का उपयोग करता है, जो केवल 4 नियंत्रण रेखाओं (CS, SCL, SDA, RS) का उपयोग करके अधिकांश माइक्रोकंट्रोलर से जुड़ना आसान बनाता है।

प्रश्न: क्या यह डिस्प्ले बाहरी उपयोग के लिए उपयुक्त है?

उत्तर: हां, 500 सीडी/एम² की सामान्य चमक के साथ, डिस्प्ले सूरज की रोशनी में अच्छी पठनीयता प्रदान करता है, जो इसे बाहरी अनुप्रयोगों के लिए उपयुक्त बनाता है।

प्रश्न: ऑपरेटिंग तापमान सीमा क्या है?

उत्तर: ऑपरेटिंग तापमान रेंज -20°C से +70°C है, भंडारण रेंज -30°C से +80°C है, जो विभिन्न वातावरणों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

प्रश्न: क्या एफपीसी कनेक्टर को अनुकूलित किया जा सकता है?

उत्तर: हां, चेंगहाओ आपके पीसीबी डिज़ाइन से मेल खाने के लिए लंबाई, पिन असाइनमेंट और कनेक्टर प्रकार सहित एफपीसी के लिए अनुकूलन विकल्प प्रदान करता है।

प्रश्न: क्या इस डिस्प्ले में टच पैनल जोड़ा जा सकता है?

उत्तर: हां, हम आवश्यकतानुसार सुरक्षा के लिए कैपेसिटिव टच पैनल (सीटीपी) या प्रतिरोधक टच पैनल (आरटीपी), या कवर लेंस को एकीकृत कर सकते हैं।
