4 इंच औद्योगिक एलसीडी डिस्प्ले 800*480 टच एलसीडी डिस्प्ले समाधान

उत्पाद का वर्णन:

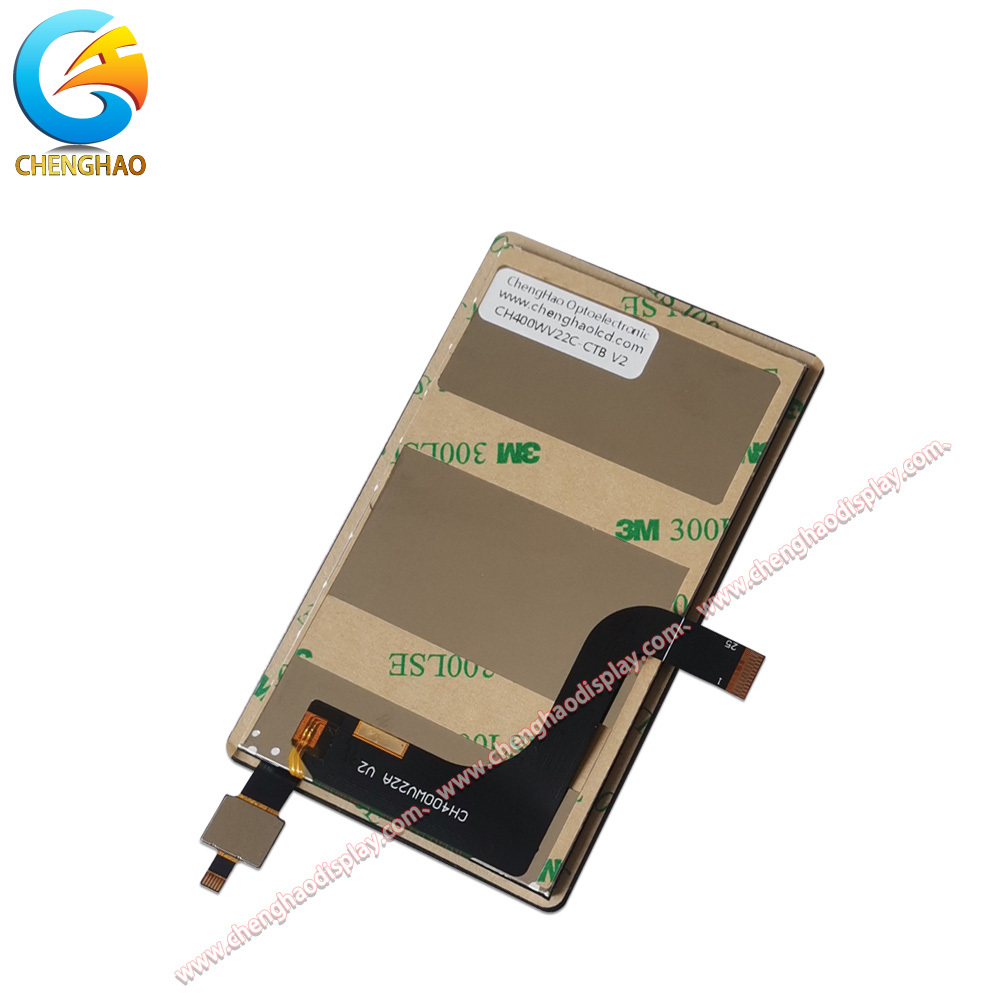

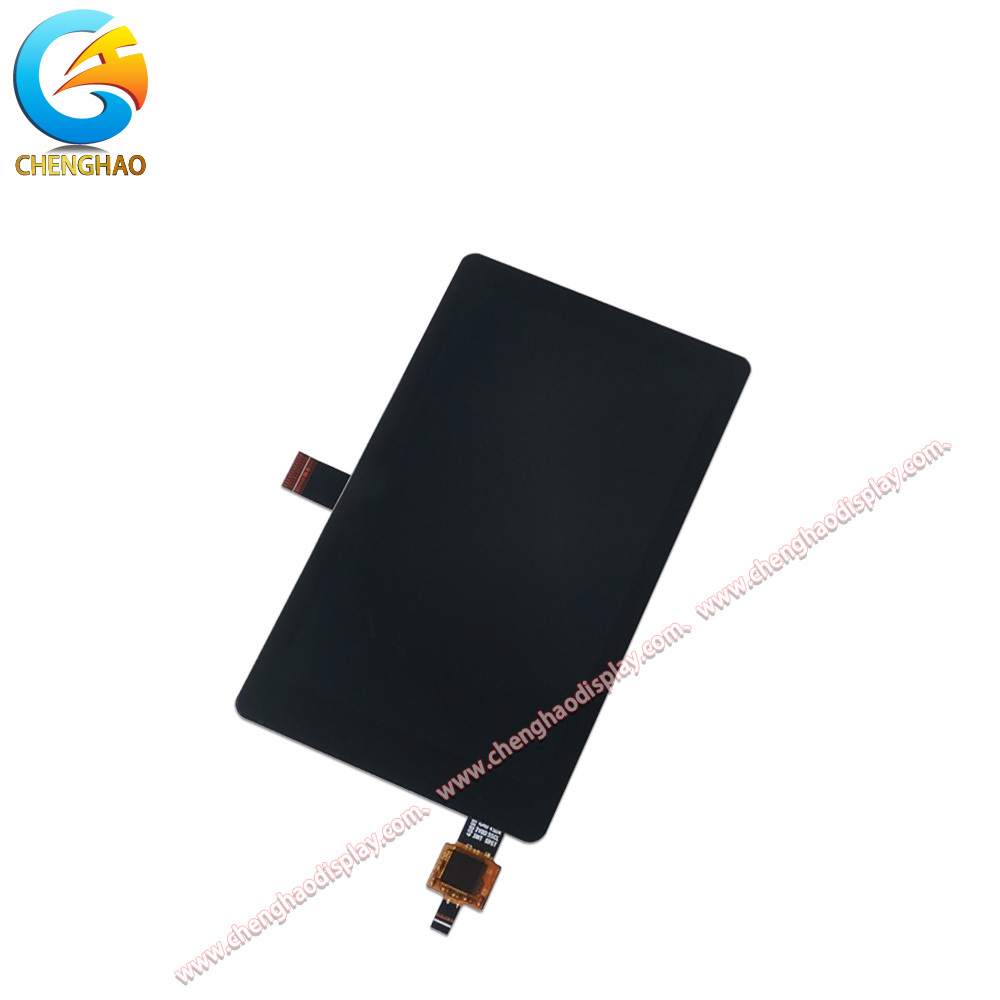

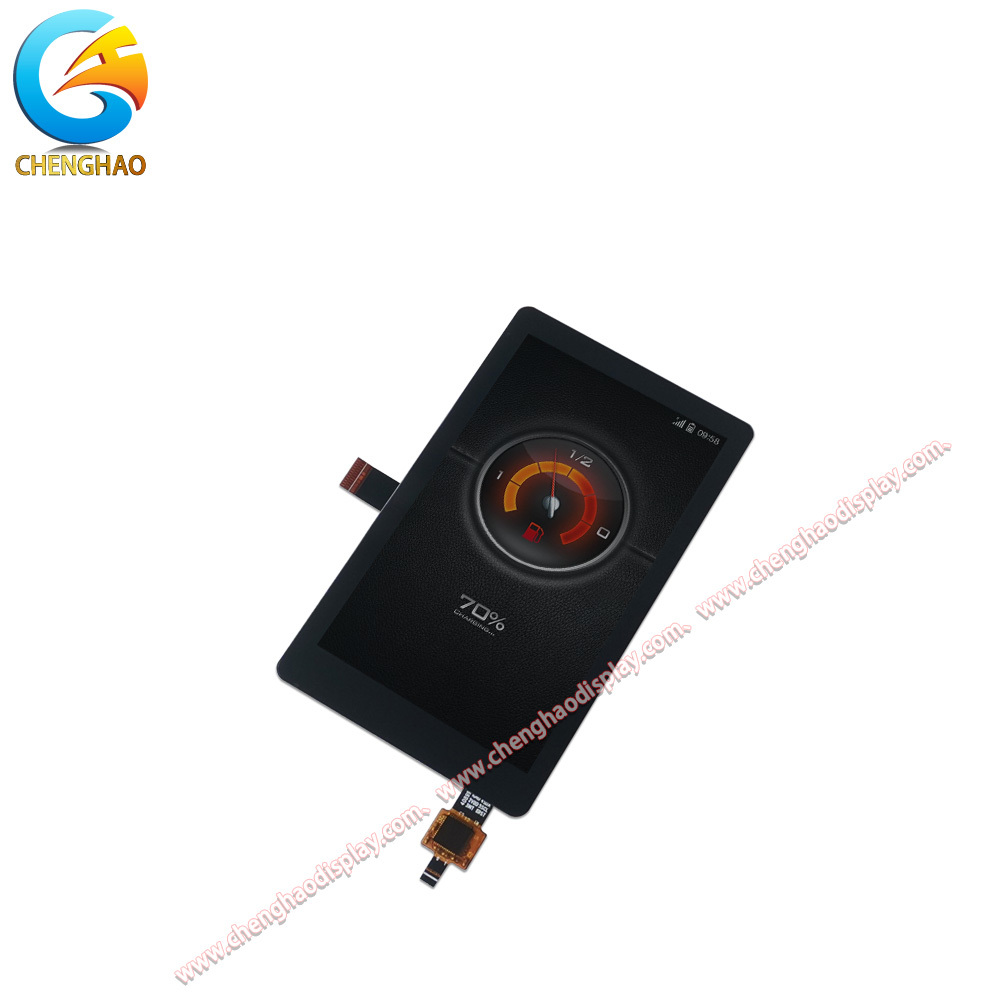

CH400WV22C-CTB एक उच्च प्रदर्शन 3.97 इंच का IPS TFT एलसीडी मॉड्यूल है जिसे चेंगहाओ ऑप्टोइलेक्ट्रॉनिक द्वारा विकसित किया गया है, जिसे स्पष्टता, विश्वसनीयता और मांग वाले दृश्य वातावरण में अनुकूलन क्षमता के लिए डिज़ाइन किया गया है।480×800 पिक्सल के मूल संकल्प के साथ और 16 मिलियन रंगों तक प्रदर्शित करने में सक्षम, मॉड्यूल उत्कृष्ट रंग वफादारी के साथ जीवंत छवियों को प्रदान करता है। इसके संचरण, सामान्य रूप से काले डिस्प्ले मोड को प्रभावशाली 800 के साथ जोड़ा गया हैः1 कंट्रास्ट अनुपात विभिन्न प्रकाश स्थितियों में स्पष्ट पठनीयता सुनिश्चित करता हैस्क्रीन 600 cd/m2 के चमक स्तर को प्राप्त करती है, जिससे यह मजबूत परिवेश प्रकाश दृश्यता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।मॉड्यूल एक कॉम्पैक्ट फॉर्म फैक्टर (61×102×3) बनाए रखते हुए कुशल डेटा ट्रांसमिशन का समर्थन करता है.65 मिमी) ।

GT911 कंट्रोलर पर आधारित एकीकृत कैपेसिटिव टच फ़ंक्शनलिटी प्रतिक्रियाशील उपयोगकर्ता बातचीत प्रदान करती है, हालांकि डिजाइन प्रतिरोधात्मक या गैर-टच वेरिएंट में लचीला रूपांतरण की अनुमति देता है।सभी दिशाओं में 85° के चारों ओर देखने के कोण के साथ और ₹20°C से +70°C के बीच के व्यापक ऑपरेटिंग तापमान रेंज के साथ, CH400WV22C-CTB को विभिन्न परिचालन सेटिंग्स में स्थिरता के लिए बनाया गया है। इसके अतिरिक्त, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक व्यापक अनुकूलन विकल्प प्रदान करता है,पृष्ठभूमि प्रकाश की चमक समायोजन सहित, इंटरफ़ेस पुनर्गठन, कवर ग्लास संशोधन, और एंटी-ग्लेयर या ईएमआई परिरक्षण में सुधार, विशेष औद्योगिक या एम्बेडेड सिस्टम में निर्बाध एकीकरण की अनुमति देता है।

विशेषताएं:

कॉम्पैक्ट और सटीक यांत्रिक आयाम
CH400WV22C-CTB मॉड्यूल का आकार 61 मिमी (चौड़ाई) × 102 मिमी (ऊंचाई) × 3.65 मिमी (चूड़ाई) है, जो एक पतली प्रोफ़ाइल प्रदान करता है जो अंतरिक्ष-प्रतिबंधित संलग्नकों में एकीकरण की सुविधा प्रदान करता है।इसका सक्रिय प्रदर्शन क्षेत्र 51.84 × 86.4 मिमी, न्यूनतम पदचिह्न के साथ अधिकतम स्क्रीन उपयोग सुनिश्चित करता है, जहां संरचनात्मक सटीकता और स्थानिक दक्षता महत्वपूर्ण हैं।
उच्च गति, कम पिन-गति कनेक्टिविटी के लिए एमआईपीआई इंटरफ़ेस
एक MIPI (मोबाइल उद्योग प्रोसेसर इंटरफेस) कनेक्शन के साथ सुसज्जित एक 25-पिन लचीला मुद्रित सर्किट (FPC) के माध्यम से,यह मॉड्यूल कम विद्युत चुम्बकीय हस्तक्षेप और सरलीकृत रूटिंग के साथ उच्च बैंडविड्थ डेटा ट्रांसफर को सक्षम करता है. एमआईपीआई इंटरफेस डिस्प्ले और होस्ट कंट्रोलर के बीच कुशल संचार का समर्थन करता है,अत्यधिक वायरिंग जटिलता के बिना विश्वसनीय वास्तविक समय दृश्य प्रतिक्रिया की आवश्यकता वाले प्रणालियों के लिए इसे अच्छी तरह से उपयुक्त बनाना.
कठोर वातावरण के लिए व्यापक परिचालन तापमान सीमा
20°C से +70°C तक विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया, CH400WV22C-CTB महत्वपूर्ण थर्मल भिन्नता के अधीन वातावरण में स्थिर प्रदर्शन करने में सक्षम है।यह व्यापक तापमान सहिष्णुता इसे औद्योगिक सेटिंग्स में तैनाती के लिए उपयुक्त बनाता है, आउटडोर कियोस्क, या परिवहन से संबंधित प्रतिष्ठान जहां गैर-जलवायु नियंत्रित परिस्थितियों में लगातार संचालन आवश्यक है।

तकनीकी मापदंडः

अनुकूलन:

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक के CH400WV22C-CTB एलसीडी मॉड्यूल को न केवल ऑफ-द-शेल्फ प्रदर्शन के लिए बल्कि अनुकूलित डिस्प्ले समाधानों के लिए एक बहुमुखी मंच के रूप में भी डिज़ाइन किया गया है।यह स्वीकार करते हुए कि विभिन्न अनुप्रयोगों के लिए अद्वितीय दृश्य और यांत्रिक विनिर्देशों की आवश्यकता होती है, निर्माता एक व्यापक अनुकूलन मार्ग प्रदान करता है जो तकनीकी परामर्श से शुरू होता है और डिजाइन सत्यापन से लेकर बड़े पैमाने पर उत्पादन तक फैला होता है।

अनुकूलन का एक महत्वपूर्ण पहलू इंटरफ़ेस लचीलापन में निहित है। जबकि मानक मॉडल में एक एमआईपीआई इंटरफ़ेस है, ग्राहक वैकल्पिक सिग्नलिंग प्रोटोकॉल जैसे आरजीबी, एसपीआई, एमसीयू, एलवीडीएस,या ईडीपी के आधार पर उनके सिस्टम वास्तुकला और डेटा थ्रूपुट आवश्यकताओंयह अनुकूलनशीलता व्यापक हार्डवेयर रीडिज़ाइन की आवश्यकता के बिना विरासत या विशेष नियंत्रण बोर्डों के साथ सहज संगतता सुनिश्चित करती है।

एक अन्य महत्वपूर्ण अनुकूलन विकल्प में पर्यावरण लचीलापन शामिल है। ₹20°C से +70°C के डिफ़ॉल्ट ऑपरेटिंग रेंज से परे, मॉड्यूल को चरम परिस्थितियों के लिए बढ़ाया जा सकता है,व्यापक तापमान ग्रेड तरल क्रिस्टल सामग्रियों के चयन के माध्यम से 45°C से +90°C तक संचालन का समर्थन करना, प्रबलित बैकलाइट घटक, और थर्मल स्थिर चिपकने वाले।ऐसे संशोधन विशेष रूप से बाहरी या औद्योगिक तैनाती में मूल्यवान हैं जहां थर्मल स्थिरता सीधे विश्वसनीयता को प्रभावित करती है.

इसके अतिरिक्त, यांत्रिक और ऑप्टिकल दर्जी उपलब्ध है। एफपीसी लेआउट ड़ंक की संख्या, मोड़ ज्यामिति, और कनेक्टर प्लेसमेंट सहित ड़ंक की संख्या, विशिष्ट माउंटिंग बाधाओं से मेल खाने के लिए फिर से इंजीनियर किया जा सकता है।फ्रंट ग्लास मोटाई में संशोधित किया जा सकता है, समोच्च या सतह उपचार (जैसे, विरोधी चकाचौंध, विरोधी परावर्तन, या रेशम-स्क्रीन किए गए निशान),जबकि बैकलाइट की तीव्रता को 300 cd/m2 और 1000 cd/m2 के बीच ठीक से समायोजित किया जा सकता है या उच्च सूर्य प्रकाश दृश्यता आवश्यकताओं के लिए और भी अधिकटच एकीकरण भी विन्यास योग्य है, जिससे ग्राहकों को परिचालन आवश्यकताओं के आधार पर क्षमतात्मक, प्रतिरोधक या नो-टच वेरिएंट का चयन करने की अनुमति मिलती है।

इस संरचित लेकिन लचीली अनुकूलन प्रक्रिया के माध्यम से,CH400WV22C-CTB पेशेवर और औद्योगिक क्षेत्रों के एक विस्तृत स्पेक्ट्रम में मिशन-विशिष्ट प्रदर्शन कार्यान्वयन के लिए एक मजबूत आधार के रूप में कार्य करता है.

अक्सर पूछे जाने वाले प्रश्न:

Q1: लघु एलसीडी टच स्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल संख्या CH400WV22C-CTB है।

Q2: इस उत्पाद के पास कौन से प्रमाण पत्र हैं?

A2: लघु एलसीडी टच स्क्रीन RoHS, CE और FCC के साथ प्रमाणित है।

Q3: इस उत्पाद के लिए न्यूनतम आदेश मात्रा क्या है?

A3: न्यूनतम आदेश मात्रा 100 टुकड़े है।

Q4: शिपिंग के लिए उत्पाद कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षा सुनिश्चित करने के लिए सुरक्षित रूप से पैक किया जाता है। छोटे आकारों को ट्रे + कार्डबोर्ड का उपयोग करके पैक किया जाता है, जबकि बड़े आकार फोम स्लॉट + कार्डबोर्ड का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेजिंग भी डिजाइन कर सकते हैं.

Q5: विशिष्ट वितरण समय और भुगतान की शर्तें क्या हैं?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है और भुगतान की शर्तें TT (टेलीग्राफिक ट्रांसफर) के माध्यम से होती हैं।

प्रश्न 6: इस उत्पाद की आपूर्ति क्षमता क्या है?

उत्तर: आपूर्ति क्षमता 300,000 टुकड़े प्रति माह है।
