2प्रतिरोधी स्पर्श और एकाधिक इंटरफेस के साथ.8-इंच 240x320 IPS TFT एलसीडी

उत्पाद का वर्णन:

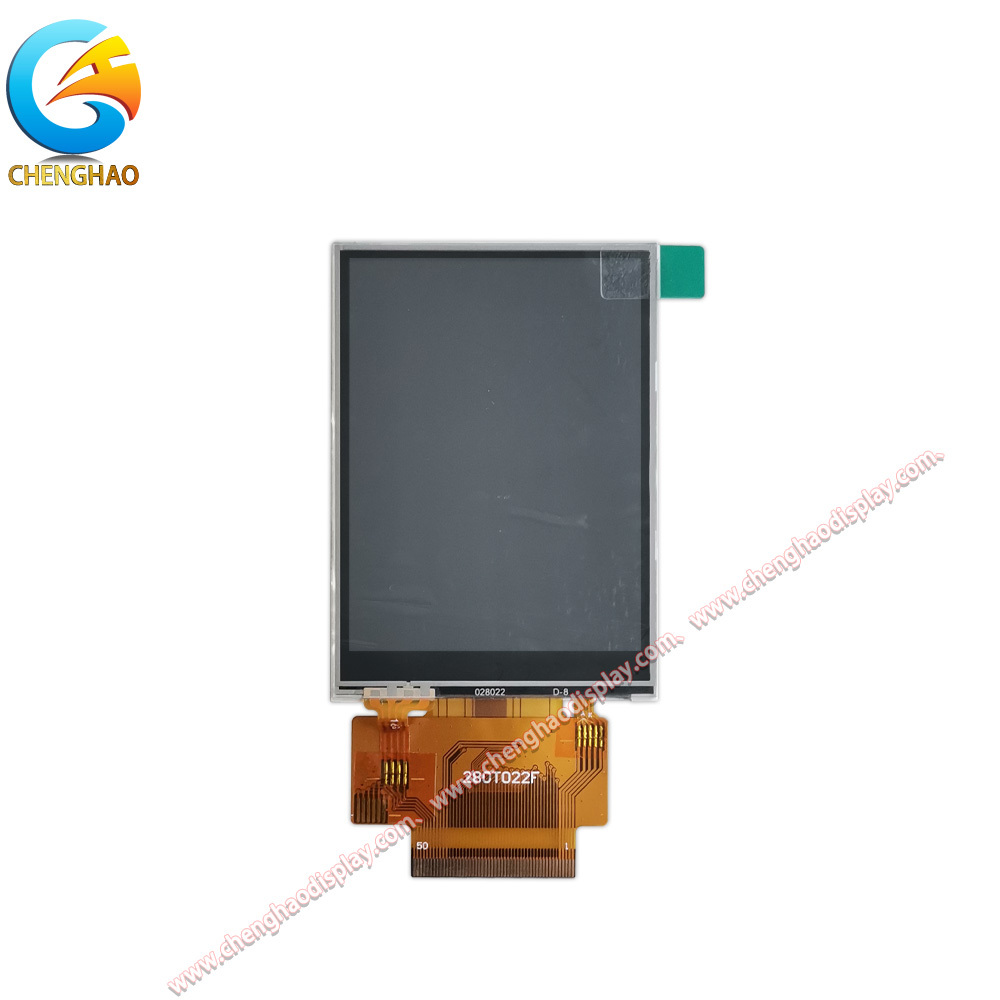

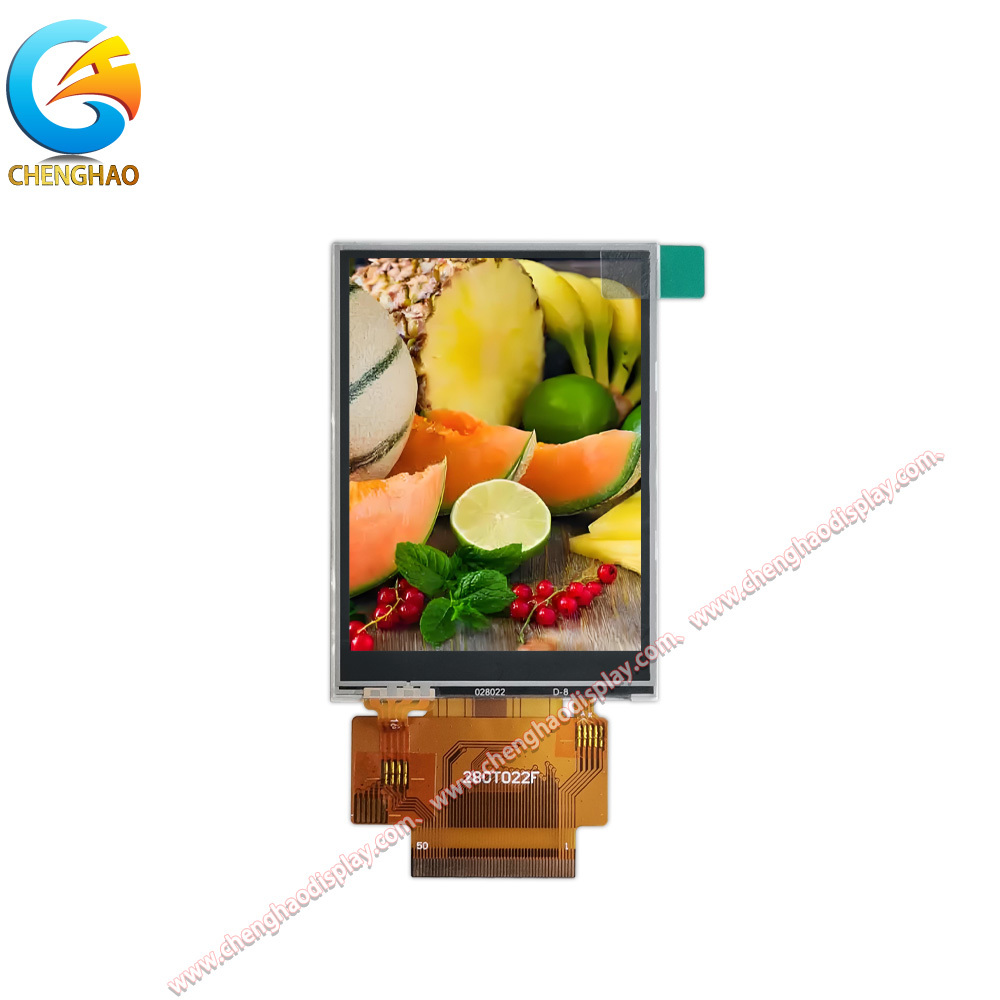

CH280QV22F-T एक उच्च प्रदर्शन 2.8-इंच TFT एलसीडी डिस्प्ले मॉड्यूल है जिसे चेंगहाओ ऑप्टोइलेक्ट्रॉनिक द्वारा बहुमुखी एम्बेडेड अनुप्रयोगों के लिए इंजीनियर किया गया है। इसमें 240x320 पिक्सल का QVGA रिज़ॉल्यूशन है,43 के कॉम्पैक्ट सक्रिय क्षेत्र के भीतर तेज और विस्तृत 65K रंग दृश्य प्रदान करता है.2 x 57.6 मिमी. आईपीएस (इन-प्लेन स्विचिंग) तकनीक का उपयोग करते हुए, मॉड्यूल 80/80/80/80 (ऊपर/नीचे/बाएं/दाएं) के असाधारण व्यापक देखने के कोण प्रदान करता है,कई दृष्टिकोणों से छवि की निरंतर गुणवत्ता सुनिश्चित करना.

इस मॉड्यूल में यूएसबी इंटरफेस के साथ एक प्रतिरोधी टच पैनल एकीकृत है, जो विश्वसनीय और सटीक इनपुट नियंत्रण प्रदान करता है।टच समाधान को वैकल्पिक रूप से प्रोजेक्ट आवश्यकताओं के आधार पर कैपेसिटिव टच में अपग्रेड किया जा सकता है या पूरी तरह से छोड़ दिया जा सकता हैडिस्प्ले 500 cd/m2 की उच्च चमक का दावा करता है, जिसमें विभिन्न प्रकाश स्थितियों के अनुरूप 300 से 1000 cd/m2 तक अनुकूलन उपलब्ध है।यह -20°C से +70°C के बीच एक व्यापक तापमान सीमा में विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया हैइसे औद्योगिक, ऑटोमोटिव और आउटडोर वातावरण के लिए उपयुक्त बनाता है।

निर्बाध एकीकरण सुनिश्चित करने के लिए, CH280QV22F-T SPI, MCU (समानांतर), और RGB सहित कई इंटरफ़ेस प्रोटोकॉल का समर्थन करता है, जिससे डेवलपर्स को बहुमुखी कनेक्टिविटी विकल्प प्रदान होते हैं।इसके कॉम्पैक्ट भौतिक आयाम 50.0 x 69.2 x 3.4 मिमी और एक 50-पिन एफपीसी कनेक्टर अंतरिक्ष-प्रतिबंधित डिजाइनों में आसान स्थापना की सुविधा देता है।

विशेषताएं:

• बेहतर आईपीएस देखने का अनुभवःसभी दिशाओं में 80 डिग्री के सममित देखने के कोणों के साथ, आईपीएस पैनल न्यूनतम रंग परिवर्तन और विपरीत हानि की गारंटी देता है,इसे ऐसे अनुप्रयोगों के लिए आदर्श बनाता है जहां कई उपयोगकर्ता स्क्रीन को विभिन्न कोणों से देखते हैं.

• मल्टी-इंटरफेस संगतताःइंजीनियर अपने सिस्टम की वास्तुकला से मेल खाने के लिए SPI, MCU, या RGB इंटरफेस से चुन सकते हैं।यह लचीलापन हार्डवेयर डिजाइन को सरल बनाता है और बाहरी ब्रिज आईसी या जटिल संकेत रूपांतरण की आवश्यकता को कम करता है.

• मजबूत पर्यावरणीय सहिष्णुता:चुनौतीपूर्ण परिस्थितियों के लिए डिज़ाइन किया गया, मॉड्यूल -20°C से +70°C तक काम करता है और -30°C से +80°C तक स्टोर करता है। यह कठोरता औद्योगिक नियंत्रण पैनलों में स्थिर प्रदर्शन सुनिश्चित करती है,मोटर वाहन डैशबोर्ड, और चिकित्सा निगरानी उपकरण।

• अनुकूलन योग्य चमक और स्पर्शःमानक 500 cd/m2 चमक को सूर्य के प्रकाश की पठनीयता या बिजली की बचत के लिए 300 से 1000 cd/m2 तक अनुकूलित किया जा सकता है।मानक प्रतिरोधक स्पर्श capacitive स्पर्श या कोई स्पर्श के लिए आदान-प्रदान किया जा सकता है, उपयोगकर्ता बातचीत की जरूरतों और लागत लक्ष्यों के साथ सटीक संरेखण की अनुमति देता है।

तकनीकी मापदंडः

अनुकूलन:

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH280QV22F-T मॉड्यूल के लिए व्यापक अनुकूलन सेवाएं प्रदान करता है, जिससे इसे आपकी विशिष्ट अनुप्रयोग आवश्यकताओं के अनुरूप बनाया जा सकता है।हमारी अनुकूलन प्रक्रिया सहयोगी है और निम्नलिखित प्रमुख पहलुओं को शामिल करती है:

1)एफपीसी और कनेक्टर अनुकूलन: हम आपके अद्वितीय पीसीबी लेआउट और संलग्नक डिजाइन के अनुरूप लचीले मुद्रित सर्किट (एफपीसी) के आकार, लंबाई, संरचना और पिन की संख्या (मानक 50 पिन से) को संशोधित कर सकते हैं,संयोजन को सरल बनाना और विश्वसनीयता में सुधार करना.

2)इंटरफ़ेस विकल्प प्रदर्शित करें:मानक एसपीआई, एमसीयू, और आरजीबी समर्थन के अलावा, हम अनुरोध पर अन्य इंटरफेस जैसे एमआईपीआई, एलवीडीएस, ईडीपी, या एचडीएमआई को एकीकृत कर सकते हैं, जो आपके होस्ट प्रोसेसर या सिस्टम-ऑन-चिप के साथ संगतता सुनिश्चित करता है।

3)बैकलाइट चमक ट्यूनिंगःAdjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)विस्तारित तापमान सीमाःपरिचालन तापमान व्यापक या विशेष सीमाओं के लिए अनुकूलित किया जा सकता है, जैसे कि चरम वातावरण अनुप्रयोगों के लिए -45 °C से +90 °C तक,कठोरतम परिस्थितियों में प्रदर्शन स्थिरता सुनिश्चित करना.

5)कवर ग्लास और ऑप्टिकल वृद्धिःकवर ग्लास के आकार, मोटाई, एंटी-ग्लेयर (एजी) या एंटी-रिफ्लेक्टिव (एआर) कोटिंग्स को अनुकूलित करें, और कार्यात्मक और सौंदर्य दोनों उद्देश्यों के लिए सिल्क-स्क्रीन प्रिंटिंग (जैसे, लोगो, सीमाएं) जोड़ें।

6)टच पैनल चयनःप्रतिरोधक स्पर्श (मानक), बहु-स्पर्श इशारों के लिए प्रोजेक्टिव कैपेसिटिव स्पर्श के बीच चुनें, या अपने आवेदन की आवश्यकताओं के आधार पर कोई स्पर्श पैनल नहीं चुनें।

7)ईएमआई/ईएमसी परिरक्षण:विद्युत चुम्बकीय हस्तक्षेप परिरक्षण को एकीकृत करें ताकि सख्त नियामक मानकों को पूरा किया जा सके और विद्युत शोर वातावरण में स्थिर संचालन सुनिश्चित किया जा सके।

हमारी इंजीनियरिंग टीम अवधारणा से उत्पादन तक आपके साथ मिलकर काम करती है, सत्यापन के लिए प्रोटोटाइप प्रदान करती है और यह सुनिश्चित करती है कि अनुकूलित मॉड्यूल आपके सभी तकनीकी और गुणवत्ता विनिर्देशों को पूरा करे।

सहायता एवं सेवाएं:

CH280QV22F-T चुनने से आपको Chenghao Optoelectronics से व्यापक तकनीकी सहायता और ग्राहक सेवा तक पहुंच मिलती है,विकास से लेकर बड़े पैमाने पर उत्पादन तक आपकी परियोजना की सफलता सुनिश्चित करने के लिए डिज़ाइन की गई प्रणाली.

तकनीकी प्रलेखनःअपनी डिजाइन प्रक्रिया को सरल बनाने के लिए विस्तृत पिन परिभाषाएं और इंटरफ़ेस टाइमिंग विनिर्देश प्राप्त करें।

डिजाइन और एकीकरण सहायता:हमारे अनुभवी अनुप्रयोग इंजीनियर विभिन्न एमसीयू प्लेटफार्मों के लिए योजनागत डिजाइन, पीसीबी लेआउट और ड्राइवर सॉफ्टवेयर एकीकरण पर मार्गदर्शन प्रदान करते हैं।

नमूना प्रावधानःहम प्रोटोटाइप और मूल्यांकन चरणों के दौरान आपके उपयोग के लिए CH280QV22F-T के मानक या अनुकूलित नमूना इकाइयों की पेशकश करते हैं ताकि बड़े पैमाने पर ऑर्डर करने से पहले प्रदर्शन और संगतता को सत्यापित किया जा सके।

विश्वसनीय विनिर्माण और गुणवत्ता आश्वासन: सभी मॉड्यूल कठोर परीक्षणों से गुजरते हैं, जिसमें विद्युत सत्यापन, दृश्य निरीक्षण और उम्र बढ़ने के परीक्षण शामिल हैं।हम यह सुनिश्चित करने के लिए सख्त गुणवत्ता नियंत्रण प्रक्रियाओं का पालन करते हैं कि प्रत्येक इकाई विश्वसनीयता और स्थायित्व के हमारे उच्च मानकों को पूरा करती है.

लचीला आदेश और रसद: हम आर एंड डी के लिए छोटे बैचों से लेकर बड़े पैमाने पर उत्पादन तक विभिन्न मात्रा में ऑर्डर का समर्थन करते हैं। हमारी कुशल आपूर्ति श्रृंखला और रसद भागीदार दुनिया भर में विश्वसनीय और समय पर डिलीवरी सुनिश्चित करते हैं।

बिक्री के बाद सेवा और वारंटी: हम मानक उत्पादों के लिए वारंटी सहायता प्रदान करते हैं। हमारी समर्पित सहायता टीम आपके पास किसी भी तकनीकी मुद्दे या प्रश्न के साथ सहायता करने के लिए तैयार है जो आपके पास उत्पाद जीवन चक्र के दौरान हो सकता है।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1: टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल संख्या CH280QV22F-T है।

प्रश्न 2: इस टचस्क्रीन के पास कौन से प्रमाणपत्र हैं?

A2: यह CE, RoHS और FCC से प्रमाणित है।

Q3: क्या इस उत्पाद के लिए न्यूनतम आदेश मात्रा की आवश्यकता है?

A3: नहीं, इस उत्पाद के लिए कोई न्यूनतम आदेश मात्रा (कोई MOQ) नहीं है।

प्रश्न 4: शिपिंग के दौरान सुरक्षा सुनिश्चित करने के लिए उत्पाद को कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षित रूप से पैक किया जाता है। छोटे आकारों को ट्रे प्लस कार्टन का उपयोग करके पैक किया जाता है, जबकि बड़े आकार फोम स्लॉट प्लस कार्टन का उपयोग करते हैं। पैकेजिंग को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।

Q5: आदेशों के लिए विशिष्ट वितरण समय क्या है?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है।

प्रश्न 6: कौन सी भुगतान शर्तें स्वीकार की जाती हैं?

A6: भुगतान TT (टेलीग्राफिक ट्रांसफर) या अन्य सहमत तरीकों से किया जा सकता है।

प्रश्न 7: इस टचस्क्रीन की मासिक आपूर्ति क्षमता कितनी है?

A7: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक 20 तक आपूर्ति कर सकता है,000,000 टुकड़े प्रति माह।
