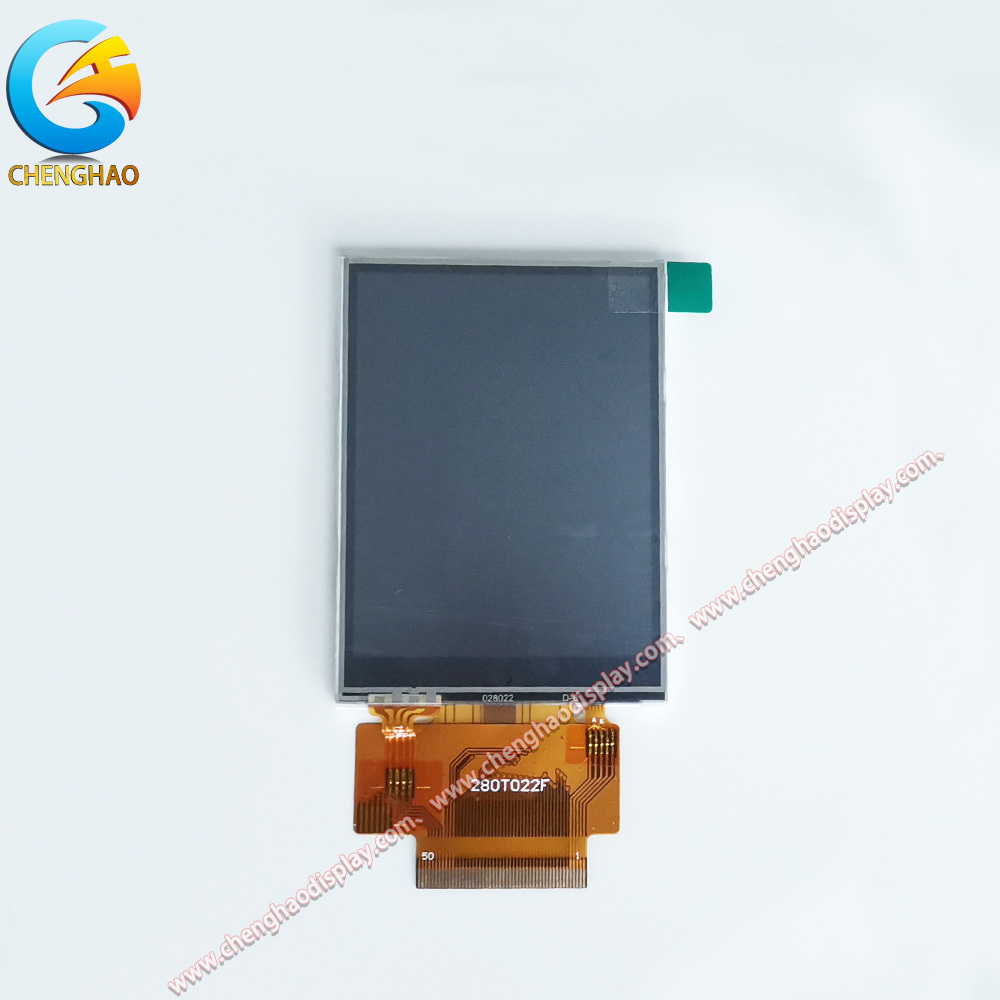

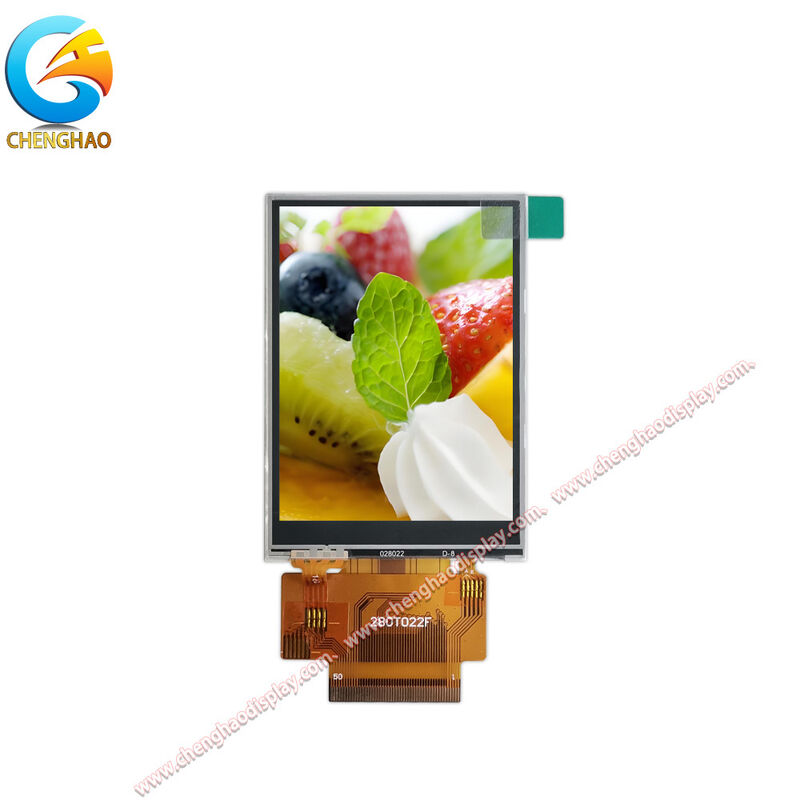

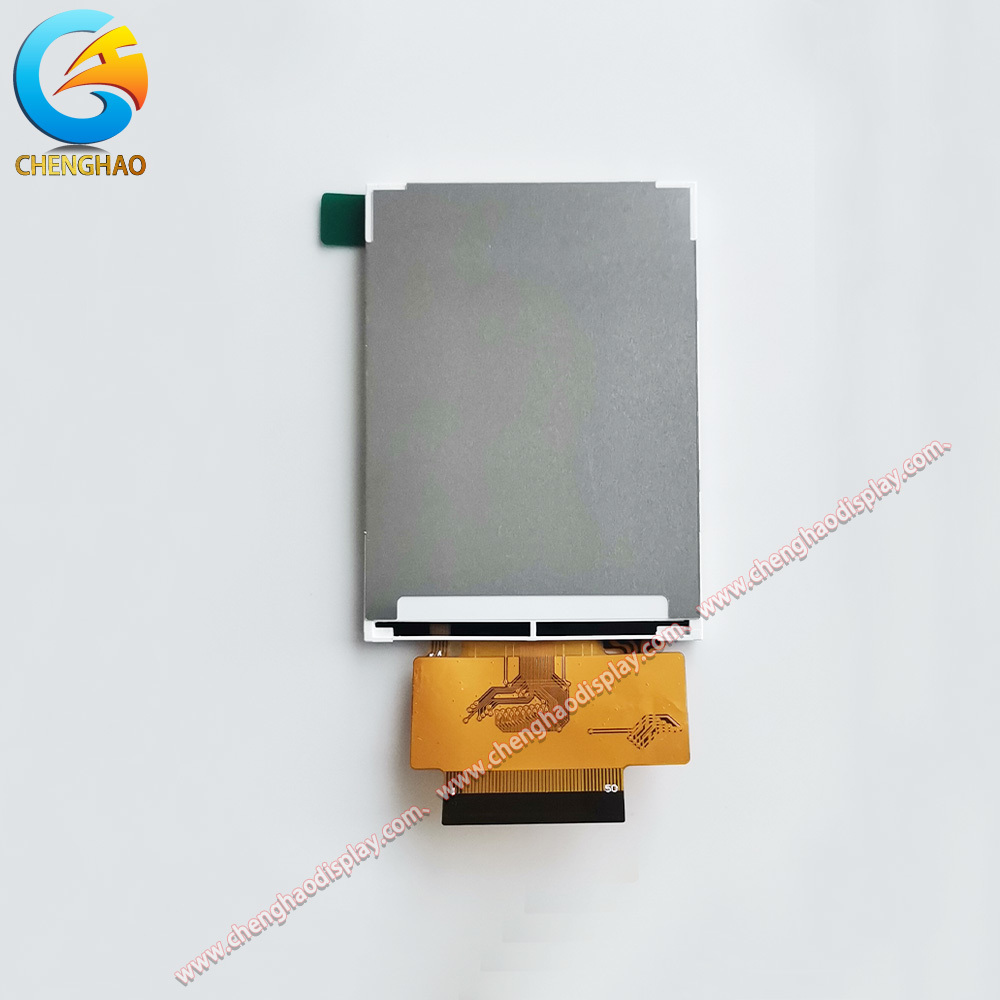

वर्टिकल 2.8" TFT LCD डिस्प्ले मॉड्यूल - 240*320 रेज़ोल्यूशन, 500 निट्स, रेज़िस्टिव टच

उत्पाद विवरण:

CH280QV22F-T, Chenghao Optoelectronic द्वारा सावधानीपूर्वक विकसित एक उच्च-प्रदर्शन 2.8-इंच वर्टिकल टचस्क्रीन TFT LCD डिस्प्ले मॉड्यूल है। 240*320 डॉट्स के रिज़ॉल्यूशन के साथ, यह मॉड्यूल 65K रंग और 800:1 कंट्रास्ट अनुपात के साथ स्पष्ट और नाजुक छवि प्रदर्शन प्रदान करता है, जो विभिन्न अनुप्रयोग परिदृश्यों के लिए जीवंत रंग प्रजनन सुनिश्चित करता है। IPS ट्रांसमिसिव सामान्यतः ब्लैक डिस्प्ले मोड को अपनाते हुए, इसमें 80/80/80/80 पूर्ण देखने के कोण हैं, जो किसी भी दृष्टिकोण से सुसंगत और उच्च-गुणवत्ता वाले दृश्य प्रभाव की गारंटी देते हैं।  रेसिस्टिव टच पैनल और USB टच इंटरफ़ेस से लैस, मॉड्यूल सहज और प्रतिक्रियाशील उपयोगकर्ता इंटरैक्शन को सक्षम बनाता है, जबकि विभिन्न आवश्यकताओं को पूरा करने के लिए वैकल्पिक कैपेसिटिव टच या नो-टच कॉन्फ़िगरेशन का समर्थन करता है। आयामों के संदर्भ में, इसमें 50*69.2*3.4 मिमी का एक कॉम्पैक्ट मॉड्यूल आकार है, जिसमें 44.8*63.1 मिमी का देखने का क्षेत्र और 43.2*57.6 मिमी का सक्रिय क्षेत्र है, जो इसे अंतरिक्ष-बाधित उपकरणों में एकीकरण के लिए आदर्श बनाता है।  मॉड्यूल SPI, MCU और RGB सहित कई इंटरफेस के साथ मजबूत संगतता प्रदान करता है, जो लचीले और सुविधाजनक कनेक्शन के लिए 50 FPC पिन के साथ युग्मित है। 500 cd/m² (300 से 1000 cd/m² तक अनुकूलन योग्य) की स्क्रीन चमक के साथ, यह विभिन्न प्रकाश व्यवस्था वाले वातावरण में उत्कृष्ट प्रदर्शन करता है। यह -20 ~ +70 ℃ के ऑपरेटिंग तापमान रेंज के भीतर स्थिर संचालन बनाए रखता है और -30 ~ +80 ℃ पर संग्रहीत किया जा सकता है, जो कठोर औद्योगिक और बाहरी स्थितियों के अनुकूल है।

विशेषताएँ:

- बेहतर दृश्य प्रदर्शन: 240*320 रिज़ॉल्यूशन IPS फुल-व्यू तकनीक के साथ मिलकर सभी 80° देखने के कोणों से तेज छवि विवरण और सुसंगत रंग प्रदर्शन सुनिश्चित करता है, गैर-IPS मॉड्यूल में आम रंग विरूपण और ब्लाइंड स्पॉट को समाप्त करता है। 500 cd/m² उच्च चमक और 800:1 कंट्रास्ट अनुपात इनडोर और आउटडोर दोनों प्रकाश व्यवस्था की स्थिति में दृश्यता को और बढ़ाते हैं।

- मल्टी-इंटरफ़ेस संगतता: SPI, MCU और RGB इंटरफेस का समर्थन करते हुए, मॉड्यूल विभिन्न नियंत्रण प्रणालियों और प्रोसेसर के साथ व्यापक संगतता प्रदान करता है। यह बहुमुखी प्रतिभा अतिरिक्त इंटरफ़ेस रूपांतरण घटकों की आवश्यकता को समाप्त करती है, जिससे विकास लागत कम होती है और सिंगल-इंटरफ़ेस मॉड्यूल की तुलना में एकीकरण चक्र छोटा होता है।

- लचीले टच विकल्प: USB इंटरफ़ेस के साथ मानक रेसिस्टिव टच विश्वसनीय टच प्रतिक्रिया प्रदान करता है, जबकि वैकल्पिक कैपेसिटिव टच या नो-टच कॉन्फ़िगरेशन एप्लिकेशन परिदृश्यों के आधार पर अनुकूलन की अनुमति देते हैं (उदाहरण के लिए, उपभोक्ता इलेक्ट्रॉनिक्स के लिए कैपेसिटिव टच, औद्योगिक नियंत्रण पैनलों के लिए नो-टच)।

- विस्तृत तापमान अनुकूलनशीलता: -20 ~ +70 ℃ का ऑपरेटिंग तापमान रेंज और -30 ~ +80 ℃ का भंडारण तापमान चरम वातावरण जैसे ठंडे बाहरी क्षेत्रों और उच्च तापमान वाले औद्योगिक कार्यशालाओं में स्थिर प्रदर्शन सुनिश्चित करता है, जो संकीर्ण तापमान रेंज वाले मॉड्यूल से बेहतर प्रदर्शन करता है।

तकनीकी पैरामीटर:

अनुकूलन:

एक पेशेवर TFT LCD मॉड्यूल निर्माता के रूप में, Chenghao Optoelectronic विभिन्न उद्योगों और अनुप्रयोगों की अनूठी आवश्यकताओं को पूरा करने के लिए CH280QV22F-T के लिए व्यापक अनुकूलन सेवाएं प्रदान करता है। हमारी अनुकूलन प्रक्रिया एक सख्त और कुशल वर्कफ़्लो का पालन करती है: प्रारंभिक मांग संचार → तकनीकी योजना मूल्यांकन → प्रोटोटाइप विकास → नमूना परीक्षण → बड़े पैमाने पर उत्पादन, यह सुनिश्चित करते हुए कि प्रत्येक अनुकूलित उत्पाद उच्चतम गुणवत्ता मानकों को पूरा करता है।

अनुकूलन का दायरा कई प्रमुख पहलुओं को शामिल करता है:

1) FPC अनुकूलन: हम ग्राहक के डिवाइस की विशिष्ट स्थापना और कनेक्शन आवश्यकताओं से मेल खाने के लिए FPC आकार, संरचना और पिन नंबर के व्यक्तिगत अनुकूलन का समर्थन करते हैं।

2) LCD इंटरफ़ेस अनुकूलन: मानक SPI, MCU और RGB इंटरफेस से परे, हम विभिन्न प्रोसेसर और सिस्टम आर्किटेक्चर के अनुकूल होने के लिए MIPI, LVDS, EDP और HDMI जैसे एकल या एकाधिक इंटरफेस को अनुकूलित कर सकते हैं।

3) बैकलाइट चमक अनुकूलन: एप्लिकेशन के प्रकाश व्यवस्था वाले वातावरण के आधार पर, ग्राहक 300 cd/m² से 1000 cd/m² तक चमक स्तर चुन सकते हैं, कुछ मॉडल चरम बाहरी दृश्यता आवश्यकताओं के लिए 2800 cd/m² तक का समर्थन करते हैं।

4) ऑपरेटिंग तापमान अनुकूलन: हम उच्च ऊंचाई वाले ठंडे क्षेत्रों या उच्च तापमान वाले औद्योगिक स्थलों जैसे कठोर वातावरण के अनुरूप -10~+60℃ और -45~+90℃ के बीच तापमान रेंज अनुकूलन प्रदान करते हैं।

5) ग्लास कवर अनुकूलन: इसमें ग्लास कवर आकार, मोटाई, खोलने की स्थिति और सिल्क स्क्रीन प्रिंटिंग का अनुकूलन शामिल है, जिससे मॉड्यूल डिवाइस के समग्र डिजाइन और कार्यात्मक आवश्यकताओं के साथ पूरी तरह से फिट हो सकता है।

6) टच कॉन्फ़िगरेशन अनुकूलन: ग्राहक अपनी एप्लिकेशन परिदृश्यों के आधार पर कैपेसिटिव टच (अधिक संवेदनशील और मल्टी-टच आवश्यकताओं के लिए) या नो-टच कॉन्फ़िगरेशन का विकल्प चुन सकते हैं।

7) विशेष फ़ंक्शन अनुकूलन: अतिरिक्त फ़ंक्शन जैसे स्क्रीन एंटी-ग्लेयर ट्रीटमेंट (उज्ज्वल वातावरण में प्रतिबिंब को कम करना) और एंटी-इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (जटिल विद्युत चुम्बकीय वातावरण में स्थिर संचालन सुनिश्चित करना) भी उपलब्ध हैं।

समर्थन और सेवाएँ:

Chenghao Optoelectronic, CH280QV22F-T डिस्प्ले मॉड्यूल के लिए व्यापक और पेशेवर समर्थन और सेवाएं प्रदान करने के लिए प्रतिबद्ध है ताकि उत्पाद चयन से लेकर बिक्री के बाद उपयोग तक एक सहज ग्राहक अनुभव सुनिश्चित किया जा सके। हम ग्राहकों को त्वरित एकीकरण और विकास में सहायता करने के लिए उत्पाद डेटा शीट, वायरिंग आरेख और ड्राइवर कोड नमूने सहित विस्तृत तकनीकी प्रलेखन प्रदान करते हैं।

हमारी पेशेवर तकनीकी सहायता टीम तकनीकी प्रश्नों का उत्तर देने, समाधान सुझाव प्रदान करने और एकीकरण प्रक्रिया के दौरान समस्या निवारण में सहायता करने के लिए उपलब्ध है। अनुकूलित परियोजनाओं के लिए, हम मांग विश्लेषण से लेकर प्रोटोटाइप परीक्षण तक पूरी प्रक्रिया का पालन करने के लिए समर्पित तकनीकी कर्मियों को नियुक्त करते हैं, प्रभावी संचार और समय पर समस्या समाधान सुनिश्चित करते हैं।

रसद और डिलीवरी के संदर्भ में, हम छोटे-बैच नमूना आदेशों और बड़े-बैच बड़े पैमाने पर उत्पादन दोनों आवश्यकताओं को पूरा करने के लिए लचीली आपूर्ति क्षमता के साथ समय पर डिलीवरी की गारंटी देते हैं। हम बिक्री के बाद विश्वसनीय सेवा भी प्रदान करते हैं, जिसमें वारंटी अवधि के भीतर गैर-मानव-क्षतिग्रस्त उत्पादों के लिए उत्पाद गुणवत्ता आश्वासन, मरम्मत और प्रतिस्थापन सेवाएं, और ग्राहक उपकरणों के स्थिर संचालन को सुनिश्चित करने के लिए स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति शामिल है। इसके अतिरिक्त, हम उद्योग के रुझानों और ग्राहक प्रतिक्रिया के आधार पर नियमित तकनीकी अपडेट और उत्पाद अनुकूलन सुझाव प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न:

Q1: इस TFT LCD कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल नंबर CH280QV22F-T है, जो Chenghao Optoelectronic द्वारा निर्मित है।

Q2: क्या इस उत्पाद में कोई प्रमाणपत्र हैं?

A2: हाँ, यह CE, RoHS और FCC के साथ प्रमाणित है।

Q3: क्या खरीद के लिए न्यूनतम ऑर्डर मात्रा की आवश्यकता है?

A3: नहीं, इस उत्पाद के लिए कोई न्यूनतम ऑर्डर मात्रा (No MOQ) नहीं है।

Q4: डिलीवरी के लिए उत्पाद को कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। छोटे आकार ट्रे + कार्टन पैकेजिंग का उपयोग करते हैं, बड़े आकार फोम स्लॉट + कार्टन पैकेजिंग का उपयोग करते हैं, और हम ग्राहकों की विशिष्ट आवश्यकताओं के अनुसार पैकेजिंग भी डिज़ाइन कर सकते हैं।

Q5: ऑर्डर देने के बाद सामान्य डिलीवरी का समय क्या है?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों तक होता है।

Q6: कौन से भुगतान शर्तें स्वीकार की जाती हैं?

A6: हम TT (टेलीग्राफिक ट्रांसफर) और अन्य भुगतान विधियों को स्वीकार करते हैं।

Q7: इस उत्पाद के लिए Chenghao Optoelectronic की आपूर्ति क्षमता क्या है?

A7: Chenghao Optoelectronic प्रति माह 20,000,000 टुकड़े तक आपूर्ति कर सकता है।
