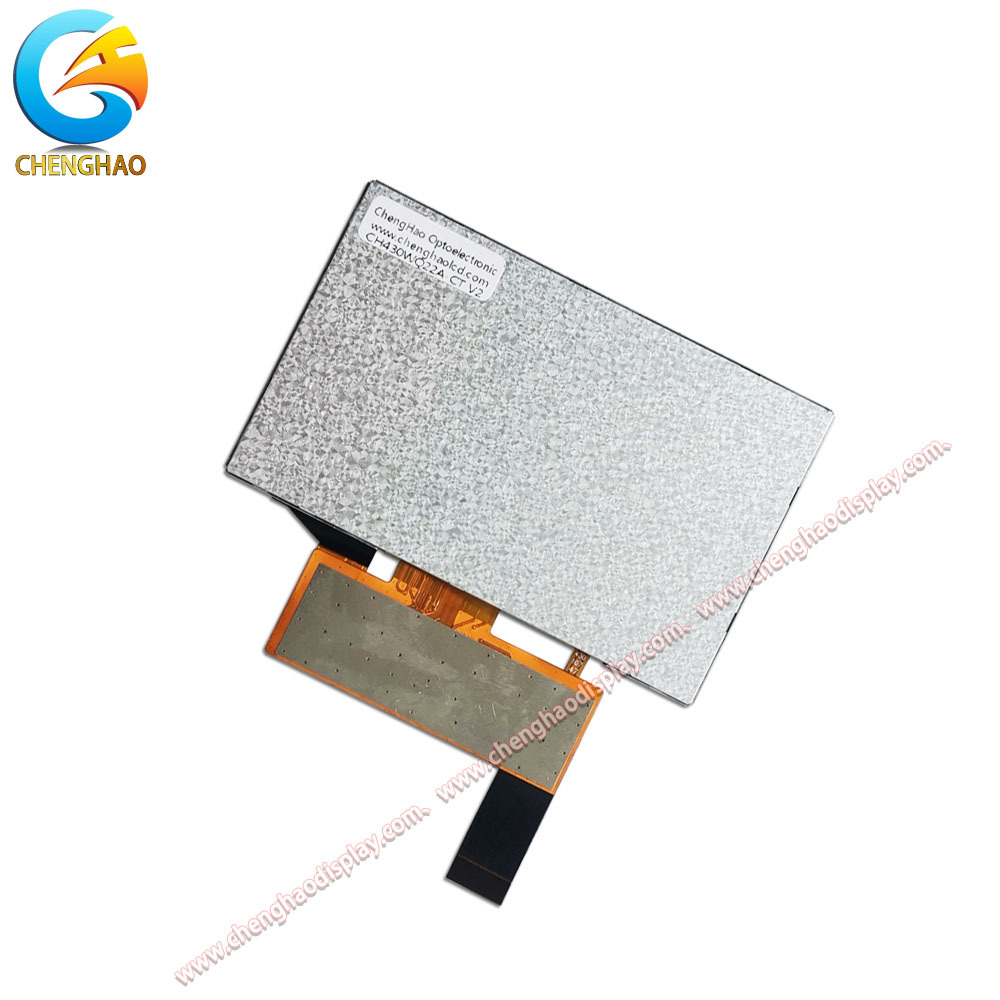

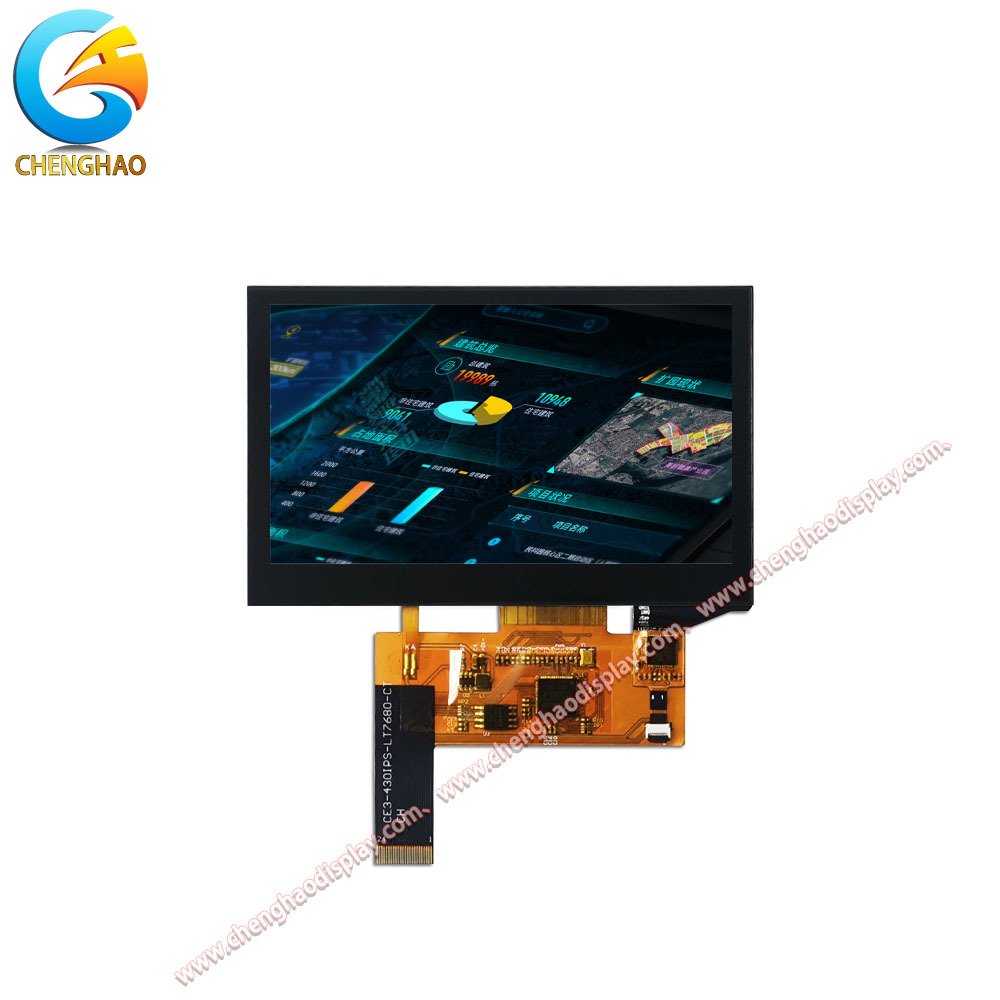

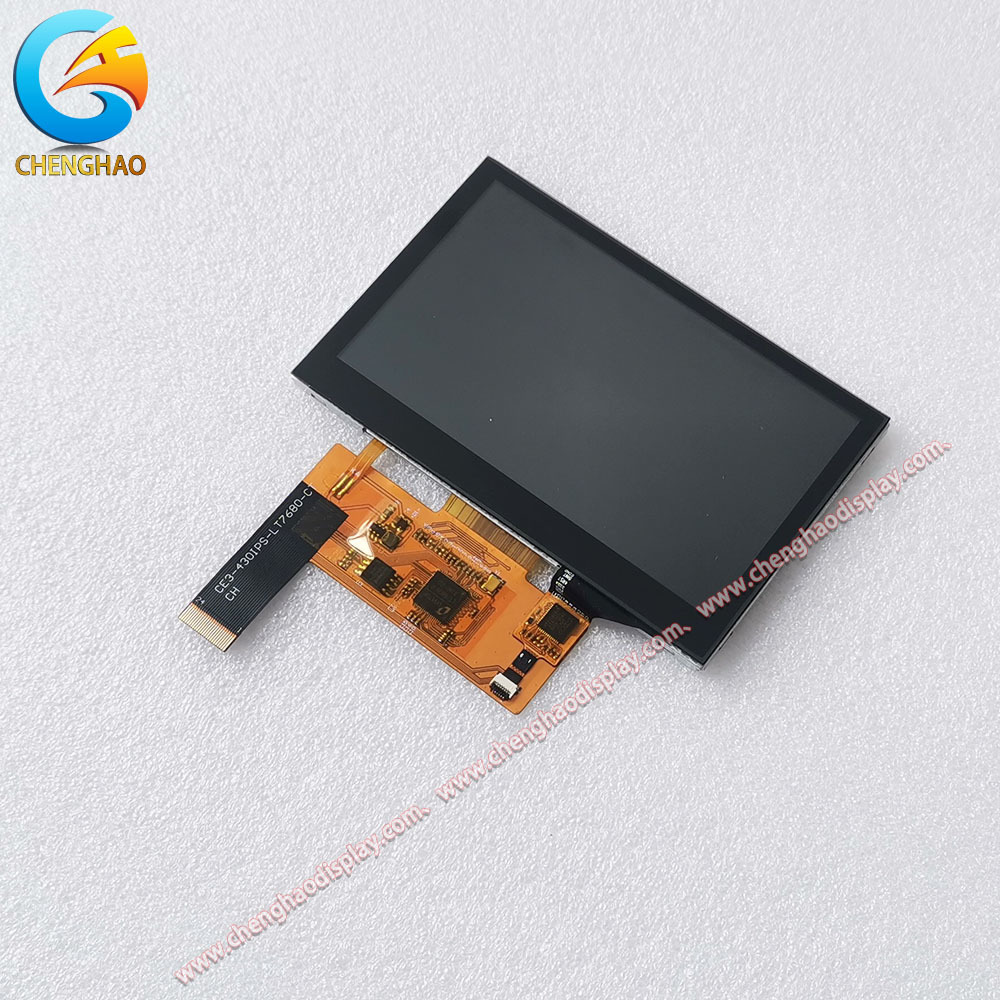

4.3 इंच टीएफटी डिस्प्ले मॉड्यूल 800x480 आईपीएस एलसीडी 24 पिन एसपीआई डिस्प्ले कैपेसिटिव टच के साथ

उत्पाद वर्णन:

CH430WQ22A-CT कैपेसिटिव टच वाला 4.3-इंच TFT LCD डिस्प्ले मॉड्यूल है, जिसे औद्योगिक और उपभोक्ता अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है। 800×480 पिक्सेल रिज़ॉल्यूशन की विशेषता वाला, मॉड्यूल तेज छवियां और स्पष्ट टेक्स्ट प्रदान करता है, जो इसे मानव-मशीन इंटरफेस (एचएमआई), पोर्टेबल डिवाइस और इंस्ट्रूमेंटेशन के लिए उपयुक्त बनाता है।

मॉड्यूल एक ट्रांसमिसिव, सामान्य रूप से ब्लैक डिस्प्ले मोड के साथ एक आईपीएस (इन-प्लेन स्विचिंग) पैनल को नियोजित करता है, जो 80/80/80/80 (बाएं/दाएं/ऊपर/नीचे) के व्यापक देखने के कोण प्रदान करता है। यह तिरछी दिशाओं से देखने पर भी लगातार रंग और कंट्रास्ट सुनिश्चित करता है। 800 सीडी/एम² (300 से 1500 सीडी/एम² तक अनुकूलन) की सामान्य चमक के साथ, स्क्रीन उज्ज्वल परिवेश प्रकाश के तहत पढ़ने योग्य बनी रहती है। यह 16.7 मिलियन रंगों (16M) और 800:1 के कंट्रास्ट अनुपात का समर्थन करता है, जो जीवंत और अच्छी तरह से विभेदित दृश्य प्रदान करता है।
		अंतर्निर्मित कैपेसिटिव टच पैनल तेज़ और विश्वसनीय स्पर्श प्रतिक्रिया के लिए I²C इंटरफ़ेस का उपयोग करता है। डिस्प्ले संचार के लिए, डिफ़ॉल्ट इंटरफ़ेस SPI है, लेकिन मॉड्यूल को MCU, RGB, LVDS, HDMI और अन्य सामान्य इंटरफ़ेस का समर्थन करने के लिए अनुकूलित किया जा सकता है। लचीले मुद्रित सर्किट (एफपीसी) में 24 पिन होते हैं, जो विभिन्न सिस्टम डिज़ाइनों में आसान एकीकरण की अनुमति देता है। ऑपरेटिंग तापमान रेंज -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस है, और भंडारण तापमान -30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस है, जो चुनौतीपूर्ण वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है। कॉम्पैक्ट मॉड्यूल आयाम 105.5 मिमी × 67.2 मिमी × 4.75 मिमी हैं, जिसका सक्रिय क्षेत्र 95.04 मिमी × 53.86 मिमी है।

संक्षेप में, CH430WQ22A-CT एक उच्च चमक वाले IPS डिस्प्ले, रिस्पॉन्सिव कैपेसिटिव टच और लचीले इंटरफ़ेस विकल्पों को जोड़ता है, जो इसे उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जो मजबूत प्रदर्शन और अनुकूलन की मांग करते हैं।

विशेषताएँ:

• उच्च चमक आईपीएस डिस्प्ले- 800 सीडी/एम² (और 1500 सीडी/एम² तक अनुकूलन योग्य) की विशिष्ट चमक के साथ, मॉड्यूल उत्कृष्ट आउटडोर पठनीयता प्रदान करता है। आईपीएस तकनीक सुसंगत रंग और विस्तृत 80°/80°/80°/80° देखने के कोण प्रदान करती है, जिससे यह सुनिश्चित होता है कि सामग्री बिना रंग परिवर्तन के लगभग किसी भी दिशा से दिखाई देती रहे;

• I²C इंटरफ़ेस के साथ कैपेसिटिव टच- एकीकृत कैपेसिटिव टच पैनल सुचारू, मल्टी-टच ऑपरेशन प्रदान करता है। I²C संचार एकीकरण को सरल बनाता है और प्रतिरोधक स्पर्श समाधानों की तुलना में आवश्यक GPIO की संख्या को कम करता है;

• लचीले इंटरफ़ेस विकल्प- जबकि डिफ़ॉल्ट डिस्प्ले इंटरफ़ेस एसपीआई है, मॉड्यूल को एमसीयू, आरजीबी, एलवीडीएस, एचडीएमआई और अन्य मानक इंटरफेस का समर्थन करने के लिए तैयार किया जा सकता है। यह अनुकूलनशीलता डिजाइनरों को विभिन्न प्रकार के होस्ट प्रोसेसर और सिस्टम आर्किटेक्चर के साथ मॉड्यूल का मिलान करने की अनुमति देती है;

• कॉम्पैक्ट और मजबूत मैकेनिकल डिज़ाइन- मॉड्यूल का माप केवल 105.5 मिमी × 67.2 मिमी × 4.75 मिमी है, जो इसे स्थान-बाधित अनुप्रयोगों के लिए उपयुक्त बनाता है। इसकी ऑपरेटिंग तापमान रेंज (-20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस) और भंडारण रेंज (-30 डिग्री सेल्सियस से +80 डिग्री सेल्सियस) औद्योगिक और ऑटोमोटिव वातावरण में विश्वसनीय प्रदर्शन की गारंटी देती है;

• व्यापक अनुकूलन क्षमता- मानक विनिर्देश से परे, ग्राहक एफपीसी आकार/पिन गिनती को संशोधित कर सकते हैं, वैकल्पिक स्पर्श प्रौद्योगिकियों (प्रतिरोधक या कोई स्पर्श नहीं) का चयन कर सकते हैं, चमक को समायोजित कर सकते हैं, ऑपरेटिंग तापमान बढ़ा सकते हैं, एंटी-ग्लेयर उपचार जोड़ सकते हैं, और ईएमआई परिरक्षण को शामिल कर सकते हैं। यह CH430WQ22A-CT को विशेष परियोजनाओं के लिए एक बहुमुखी मंच बनाता है;

तकनीकी मापदंड:

अनुकूलन:

एक पेशेवर टीएफटी एलसीडी मॉड्यूल निर्माता के रूप में, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक विशिष्ट एप्लिकेशन आवश्यकताओं को पूरा करने के लिए CH430WQ22A-CT के लिए व्यापक अनुकूलन विकल्प प्रदान करता है। अनुकूलन प्रक्रिया में आमतौर पर निम्नलिखित चरण शामिल होते हैं:

(1) आवश्यकता विश्लेषण - हमारी इंजीनियरिंग टीम एप्लिकेशन वातावरण, इंटरफ़ेस प्राथमिकताओं, यांत्रिक बाधाओं और प्रदर्शन लक्ष्यों को समझने के लिए ग्राहक के साथ काम करती है।

(2) एफपीसी अनुकूलन - लचीले मुद्रित सर्किट को आकार, संरचना और पिन गिनती (डिफ़ॉल्ट 24 पिन) में तैयार किया जा सकता है। यह ग्राहक के पीसीबी लेआउट के साथ इष्टतम रूटिंग और अनुकूलता सुनिश्चित करता है।

(3) डिस्प्ले इंटरफ़ेस चयन - जबकि मानक मॉड्यूल एक एसपीआई इंटरफ़ेस का उपयोग करता है, हम एमसीयू, आरजीबी, एलवीडीएस, एमआईपीआई, ईडीपी, एचडीएमआई, या कई इंटरफेस के संयोजन का समर्थन करने के लिए डिज़ाइन को अनुकूलित कर सकते हैं। यह लचीलापन मॉड्यूल को अतिरिक्त कन्वर्टर्स के बिना सीधे होस्ट सिस्टम से कनेक्ट करने की अनुमति देता है।

(4) चमक समायोजन - डिफ़ॉल्ट चमक 800 सीडी/एम² है, लेकिन हम 300 सीडी/एम² से 1500 सीडी/एम² (और कुछ मॉडलों के लिए 2800 सीडी/एम² तक) तक की चमक वाले मॉड्यूल प्रदान कर सकते हैं। यह बाहरी या उच्च-परिवेश-प्रकाश अनुप्रयोगों के लिए महत्वपूर्ण है।

(5) ऑपरेटिंग तापमान विस्तार - मानक ऑपरेटिंग रेंज -20 डिग्री सेल्सियस से +70 डिग्री सेल्सियस है। कस्टम संस्करणों को -10 डिग्री सेल्सियस से +60 डिग्री सेल्सियस के लिए डिज़ाइन किया जा सकता है या -45 डिग्री सेल्सियस से +90 डिग्री सेल्सियस तक बढ़ाया जा सकता है, जो ऑटोमोटिव, औद्योगिक या बाहरी उपयोग के लिए उपयुक्त है।

(6) ग्लास कवर अनुकूलन - कवर ग्लास को आकार, मोटाई, कट-आउट (बटन, कैमरे आदि के लिए), सिल्क-स्क्रीन प्रिंटिंग, और सतह के उपचार (एंटी-ग्लेयर, एंटी-फिंगरप्रिंट) में संशोधित किया जा सकता है।

(7) टच पैनल विकल्प - मॉड्यूल एक कैपेसिटिव टच पैनल (I²C इंटरफ़ेस) के साथ आता है। ग्राहक लागत और अनुप्रयोग आवश्यकताओं के आधार पर प्रतिरोधी स्पर्श चुन सकते हैं या गैर-स्पर्श संस्करण चुन सकते हैं।

(8) ऑप्टिकल संवर्द्धन - प्रतिबिंब को कम करने के लिए एंटी-ग्लेयर (एजी) कोटिंग्स लागू की जा सकती हैं, और शोर वाले वातावरण में सिग्नल अखंडता में सुधार के लिए विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) परिरक्षण जोड़ा जा सकता है।

(9) प्रोटोटाइप और सत्यापन - एक बार अनुकूलन विनिर्देशों को अंतिम रूप देने के बाद, हम परीक्षण और अनुमोदन के लिए प्रोटोटाइप तैयार करते हैं। ग्राहक की पुष्टि के बाद, बड़े पैमाने पर उत्पादन शुरू होता है।

इन अनुकूलन क्षमताओं का लाभ उठाकर, CH430WQ22A-CT को एक विशेष समाधान में बदला जा सकता है जो ग्राहक के उत्पाद डिजाइन के लिए पूरी तरह से फिट बैठता है।

सहायता और सेवाएँ:

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH430WQ22A-CT डिस्प्ले मॉड्यूल के सफल एकीकरण और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और बिक्री के बाद की सेवाएं प्रदान करता है।

तकनीकी समर्थन
बिक्री-पूर्व परामर्श - हमारे एप्लिकेशन इंजीनियर ग्राहकों को उनकी परियोजना आवश्यकताओं के आधार पर सही इंटरफ़ेस, चमक, तापमान सीमा और यांत्रिक कॉन्फ़िगरेशन का चयन करने में मदद करते हैं।
एकीकरण मार्गदर्शन - हम सामान्य प्लेटफ़ॉर्म (जैसे, Arduino, Raspberry Pi, STM32) के लिए विस्तृत डेटाशीट, पिन-आउट आरेख, इंटरफ़ेस टाइमिंग विनिर्देश और नमूना कोड प्रदान करते हैं।
कस्टम डिज़ाइन सहायता - अनुकूलित संस्करणों के लिए, हम विनिर्देश परिभाषा से लेकर प्रोटोटाइप सत्यापन तक, पूरे विकास चक्र के दौरान ग्राहकों के साथ सहयोग करते हैं।

गुणवत्ता आश्वासन
प्रत्येक मॉड्यूल को प्रदर्शन एकरूपता, स्पर्श संवेदनशीलता, विद्युत प्रदर्शन और पर्यावरणीय सहनशक्ति के लिए कठोर परीक्षण से गुजरना पड़ता है।
हम उद्योग-मानक वारंटी (आमतौर पर 12-24 महीने) प्रदान करते हैं और उच्च-विश्वसनीयता अनुप्रयोगों के लिए विस्तारित वारंटी विकल्प प्रदान कर सकते हैं।

रसद और आपूर्ति श्रृंखला
छोटे बैचों से लेकर बड़े पैमाने पर उत्पादन तक लचीली ऑर्डर मात्राएँ।
उचित एंटी-स्टैटिक और शॉक-प्रूफ पैकेजिंग के साथ दुनिया भर में शिपिंग।
समय पर डिलीवरी के लिए इन्वेंटरी प्रबंधन कार्यक्रम।

बिक्री के बाद की सेवा
ऑर्डर ट्रैकिंग, तकनीकी पूछताछ और प्रतिस्थापन अनुरोधों के लिए समर्पित ग्राहक-सेवा टीम।
वारंटी के अंतर्गत आने वाले मॉड्यूल के लिए विफलता विश्लेषण और मरम्मत सेवाएँ।
ग्राहकों की प्रतिक्रिया के आधार पर निरंतर उत्पाद सुधार।

इन सहायता सेवाओं की पेशकश करके, हमारा लक्ष्य CH430WQ22A-CT को केवल एक प्रदर्शन घटक नहीं बनाना है, बल्कि एक पूर्ण समर्थित समाधान बनाना है जो आपके उत्पाद विकास और तैनाती को गति देता है।

अक्सर पूछे जाने वाले प्रश्न:

Q1: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH430WQ22A-CT एलसीडी डिस्प्ले मॉड्यूल के पास क्या प्रमाणन हैं?

A1: CH430WQ22A-CT एलसीडी डिस्प्ले मॉड्यूल CE, RoHS और FCC से प्रमाणित है, जो अंतरराष्ट्रीय सुरक्षा और पर्यावरण मानकों का अनुपालन सुनिश्चित करता है।

Q2: CH430WQ22A-CT LCD डिस्प्ले मॉड्यूल के लिए न्यूनतम ऑर्डर मात्रा क्या है?

ए2: इस उत्पाद के लिए न्यूनतम ऑर्डर मात्रा 100 टुकड़े है।

Q3: CH430WQ22A-CT LCD डिस्प्ले मॉड्यूल को शिपमेंट के लिए कैसे पैक किया जाता है?

A3: परिवहन के दौरान सुरक्षा सुनिश्चित करने के लिए सभी उत्पादों को सुरक्षित रूप से पैक किया गया है। छोटे आकार के उत्पादों को ट्रे प्लस कार्टन का उपयोग करके पैक किया जाता है, जबकि बड़े आकार के उत्पादों को फोम स्लॉट प्लस कार्टन का उपयोग किया जाता है। पैकेजिंग को ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।

Q4: CH430WQ22A-CT LCD डिस्प्ले मॉड्यूल के ऑर्डर के लिए सामान्य डिलीवरी समय क्या है?

A4: ऑर्डर की पुष्टि होने के बाद डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है।

Q5: CH430WQ22A-CT LCD डिस्प्ले मॉड्यूल खरीदने के लिए कौन सी भुगतान शर्तें स्वीकार की जाती हैं?

A5: स्वीकृत भुगतान शर्तों में टीटी (टेलीग्राफिक ट्रांसफर) और सहमति के अनुसार अन्य तरीके शामिल हैं।
