4.3-इंच IPS TFT LCD डिस्प्ले 800×480 रेज़ोल्यूशन कैपेसिटिव टचस्क्रीन SPI इंटरफ़ेस

उत्पाद विवरण:

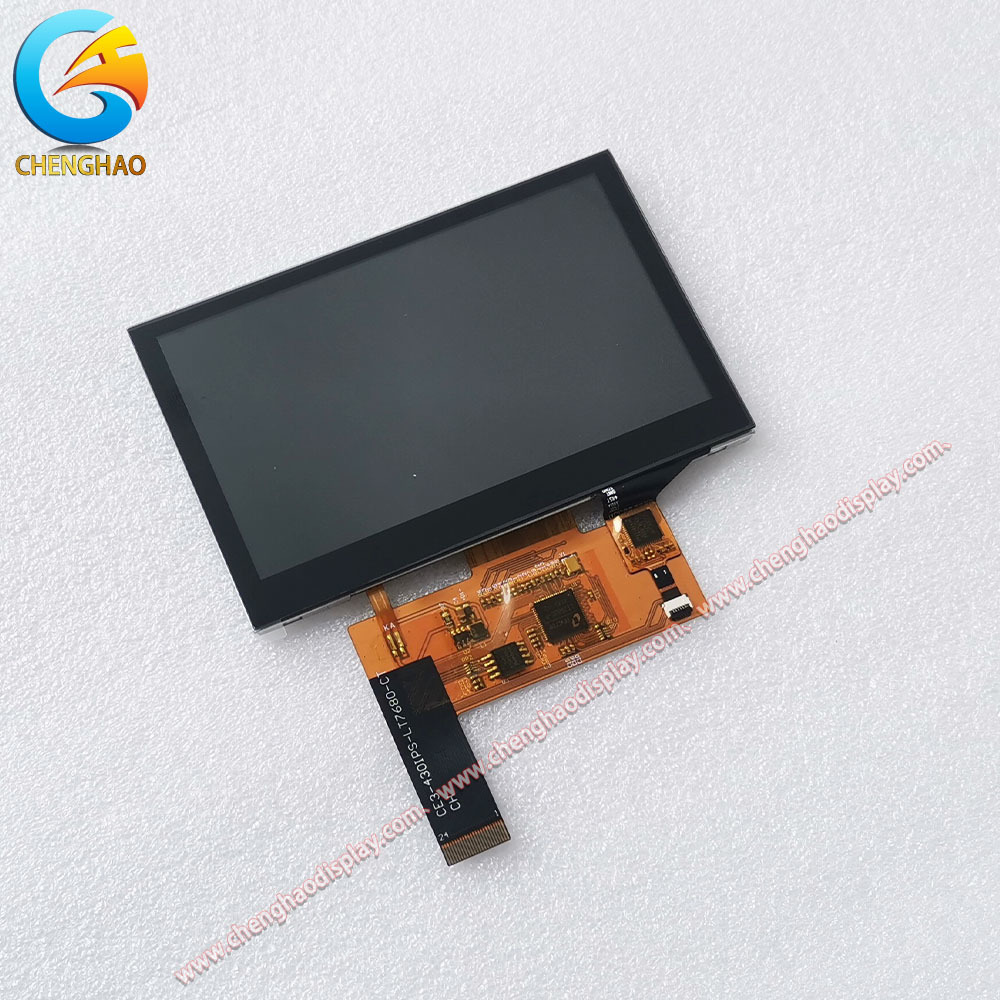

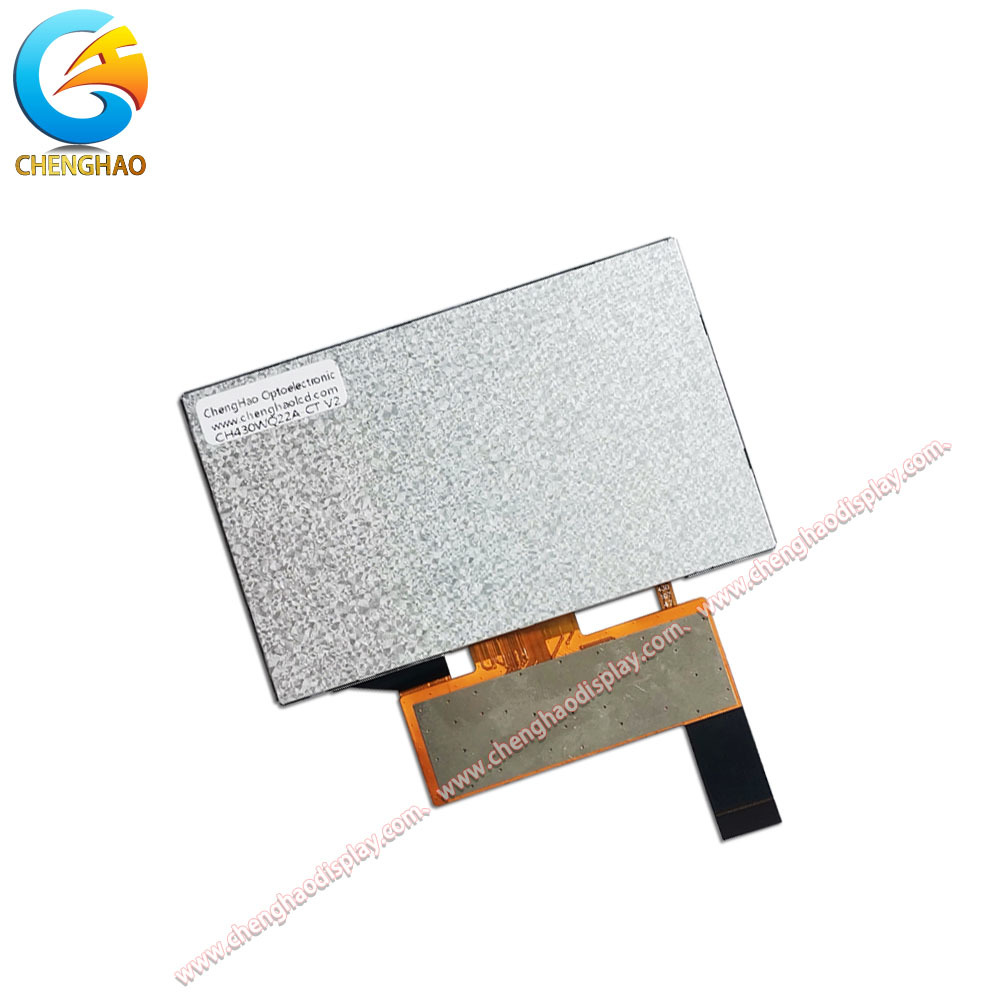

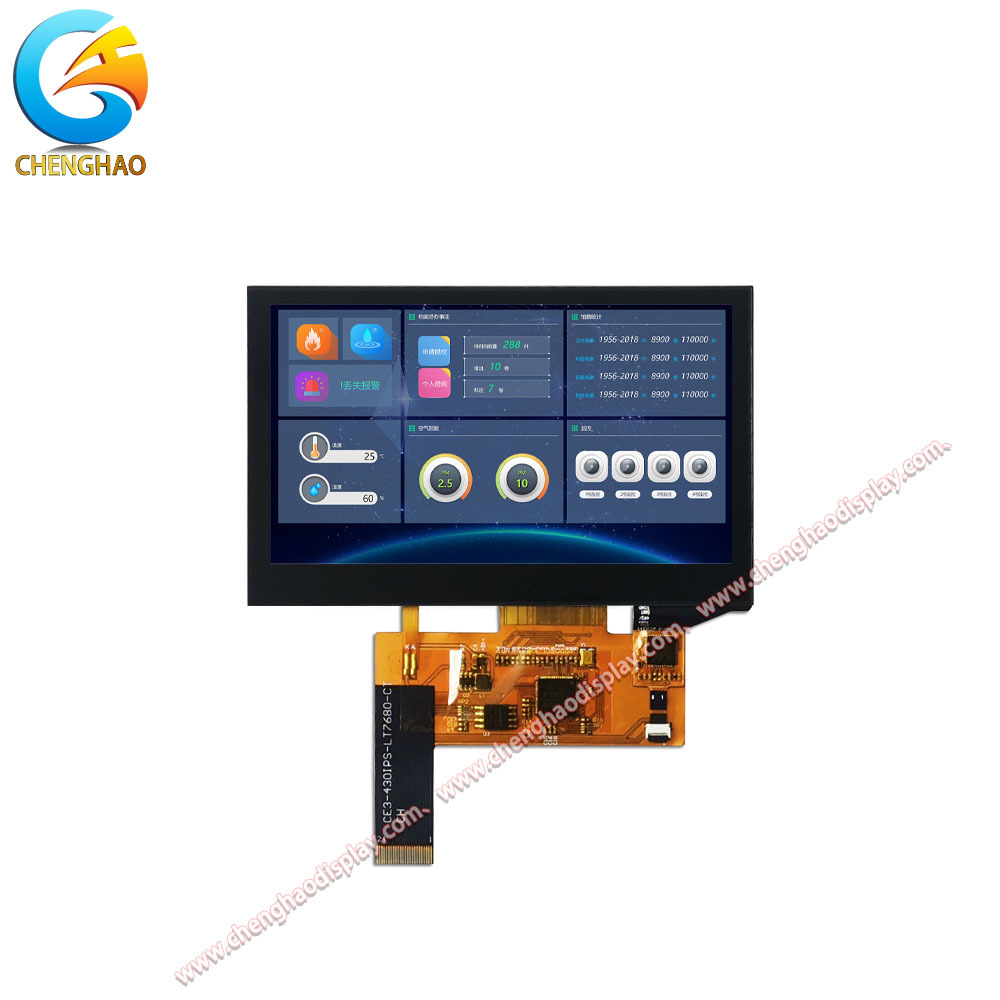

CH430WQ22A-CT एक उच्च-प्रदर्शन 4.3-इंच लैंडस्केप TFT LCD डिस्प्ले मॉड्यूल है जिसमें 800×480 रिज़ॉल्यूशन और एक एकीकृत कैपेसिटिव टच पैनल है। IPS तकनीक से निर्मित, यह ज्वलंत 16.7M रंग, सभी दिशाओं में 80° का एक विस्तृत देखने का कोण, और 800 cd/m² की उच्च चमक प्रदान करता है—मांग वाले वातावरण के लिए 1500 cd/m² तक अनुकूलन योग्य। मॉड्यूल 105.5×67.2×4.75 मिमी मापता है जिसमें 95.04×53.86 मिमी का सक्रिय डिस्प्ले क्षेत्र है, जो इसे कॉम्पैक्ट लेकिन उच्च-स्पष्टता वाले अनुप्रयोगों के लिए आदर्श बनाता है। यह SPI, MCU, RGB, LVDS और HDMI सहित कई इंटरफ़ेस विकल्पों का समर्थन करता है, जबकि कैपेसिटिव टच कार्यक्षमता I²C के माध्यम से संचालित होती है। विश्वसनीयता के लिए डिज़ाइन किया गया, यह -20°C से +70°C तक निर्बाध रूप से कार्य करता है और -30°C से +80°C के बीच संग्रहीत किया जा सकता है। यह बहुमुखी डिस्प्ले औद्योगिक HMIs, चिकित्सा उपकरणों, ऑटोमोटिव सिस्टम और स्मार्ट रिटेल टर्मिनलों के लिए उपयुक्त है।

विशेषताएँ:

• उच्च स्पष्टता और विस्तृत दृश्य: 4.3” IPS पैनल पर 800×480 रिज़ॉल्यूशन किसी भी कोण (80/80/80/80) से सुसंगत रंग के साथ तेज छवियों को सुनिश्चित करता है।

• उज्ज्वल और अनुकूलनीय बैकलाइट: मानक 800 cd/m² चमक, बाहरी या उच्च-परिवेश-प्रकाश उपयोग के लिए 1500 cd/m² तक स्केलेबल।

• लचीला इंटरफ़ेस समर्थन: SPI के साथ आता है लेकिन सिस्टम की ज़रूरतों के आधार पर MCU, RGB, LVDS, MIPI, eDP, या HDMI के लिए कॉन्फ़िगर किया जा सकता है।

• मजबूत पर्यावरणीय सहनशीलता: -20°C से +70°C तक विश्वसनीय रूप से संचालित होता है; भंडारण सीमा -30°C~+80°C तक फैली हुई है।

• एकीकृत कैपेसिटिव टच: प्रतिक्रियाशील I²C-आधारित CTP डिस्प्ले गुणवत्ता से समझौता किए बिना उपयोगकर्ता इंटरैक्शन को बढ़ाता है।

तकनीकी पैरामीटर:

स्क्रीन का आकार	4.3 इंच
देखने की दिशा	80/80/80/80
ऑपरेटिंग तापमान	-20 ~ +70 ℃
कंट्रास्ट	800
स्क्रीन की चमक	800 Cd/m²
टच इंटरफ़ेस	IIC
मॉड्यूल प्रकार	4.3" TFT+CTP
रंग	16M
भंडारण तापमान	-30 ~ +80 ℃
डिस्प्ले मोड	IPS / ट्रांसमिसिव / सामान्य रूप से काला

अनुकूलन:

चेंघাও ऑप्टोइलेक्ट्रॉनिक विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए CH430WQ22A-CT के लिए व्यापक अनुकूलन प्रदान करता है। ग्राहक अपने PCB डिज़ाइन से मेल खाने के लिए FPC लेआउट—जिसमें पिन काउंट, आकार और रूटिंग शामिल हैं—को अनुकूलित कर सकते हैं। इंटरफ़ेस लचीलापन एक मॉड्यूल के भीतर SPI, RGB, LVDS, या HDMI जैसे एकल या एकाधिक सिग्नलिंग मानकों के एकीकरण की अनुमति देता है। बैकलाइट तीव्रता को 300 से 1500 cd/m² (या अनुरोध पर उच्च) तक समायोजित किया जा सकता है, जो प्रकाश व्यवस्था की स्थिति में इष्टतम दृश्यता सुनिश्चित करता है। चरम वातावरण के लिए, ऑपरेटिंग तापमान रेंज को -45°C~+90°C तक बढ़ाया जा सकता है। अतिरिक्त अनुकूलन में एंटी-ग्लेयर सतह उपचार, EMI परिरक्षण, कस्टम कटआउट या सिल्क स्क्रीनिंग के साथ प्रबलित ग्लास कवर, और वैकल्पिक प्रतिरोधक टच या नो-टच कॉन्फ़िगरेशन शामिल हैं। प्रत्येक संशोधन ऑप्टिकल और यांत्रिक अखंडता को बनाए रखने के लिए कठोर सत्यापन से गुजरता है।

समर्थन और सेवाएँ:

चेंघাও ऑप्टोइलेक्ट्रॉनिक्स मूल्यांकन से लेकर बड़े पैमाने पर उत्पादन तक, CH430WQ22A-CT के लिए एंड-टू-एंड तकनीकी सहायता प्रदान करता है। ग्राहकों को डेटाशीट, टाइमिंग आरेख और संदर्भ योजनाओं सहित संपूर्ण तकनीकी प्रलेखन प्राप्त होता है। हमारी इंजीनियरिंग टीम ड्राइवर एकीकरण, टच कैलिब्रेशन और इंटरफ़ेस कॉन्फ़िगरेशन में तुरंत सहायता कर सकती है। हम प्रोटोटाइपिंग के लिए नमूने भी प्रदान करते हैं और अनुरोध पर संगतता परीक्षण कर सकते हैं। बिक्री के बाद की सेवा में 13 महीने की उत्पाद वारंटी और ग्राहकों को उत्पाद लॉन्च में तेजी लाने में मदद करने के लिए दूरस्थ ऑनलाइन तकनीकी सहायता शामिल है। ISO-प्रमाणित उत्पादन लाइनों और एक कुशल वैश्विक रसद प्रणाली का लाभ उठाते हुए, चेंघাও दुनिया भर में औद्योगिक और वाणिज्यिक ग्राहकों के लिए स्थिर डिलीवरी और दीर्घकालिक आपूर्ति गारंटी सुनिश्चित करता है।

अक्सर पूछे जाने वाले प्रश्न:

Q1: इस LCD डिस्प्ले मॉड्यूल का मॉडल नंबर क्या है?

A1: इस LCD डिस्प्ले मॉड्यूल का मॉडल नंबर CH430WQ22A-CT है।

Q2: चेंघাও ऑप्टोइलेक्ट्रॉनिक LCD डिस्प्ले मॉड्यूल में कौन से प्रमाणपत्र हैं?

A2: इस उत्पाद को CE, RoHS और FCC प्रमाणपत्रों के साथ प्रमाणित किया गया है।

Q3: CH430WQ22A-CT LCD डिस्प्ले मॉड्यूल के लिए न्यूनतम ऑर्डर मात्रा क्या है?

A3: इस LCD डिस्प्ले मॉड्यूल के लिए न्यूनतम ऑर्डर मात्रा 100 पीस है।

Q4: शिपिंग के लिए LCD डिस्प्ले मॉड्यूल को कैसे पैक किया जाता है?

A4: शिपिंग के दौरान सुरक्षा सुनिश्चित करने के लिए सभी उत्पादों को सुरक्षित रूप से पैक किया जाता है। छोटे आकार के उत्पादों में ट्रे प्लस कार्टन पैकेजिंग का उपयोग किया जाता है, जबकि बड़े आकार में फोम स्लॉट प्लस कार्टन पैकेजिंग का उपयोग किया जाता है। कस्टम पैकेजिंग को ग्राहक की आवश्यकताओं के अनुसार भी डिज़ाइन किया जा सकता है।

Q5: CH430WQ22A-CT मॉडल के ऑर्डर के लिए विशिष्ट डिलीवरी समय क्या है?

A5: सामान्य डिलीवरी समय 3 से 7 दिनों के बीच होता है।

Q6: इस LCD डिस्प्ले मॉड्यूल को खरीदने के लिए कौन से भुगतान शर्तें स्वीकार की जाती हैं?

A6: भुगतान शर्तों में TT (टेलीग्राफिक ट्रांसफर) या अन्य पारस्परिक रूप से सहमत तरीके शामिल हैं।

Q7: चेंघাও ऑप्टोइलेक्ट्रॉनिक LCD डिस्प्ले मॉड्यूल के लिए मासिक आपूर्ति क्षमता क्या है?

A7: आपूर्ति क्षमता प्रति माह 50,000,000 पीस तक है।
