4.3-इंच औद्योगिक-श्रेणी TFT LCD डिस्प्ले मॉड्यूल 800×480 रेज़ोल्यूशन 80-डिग्री व्यूइंग एंगल

उत्पाद विवरण:

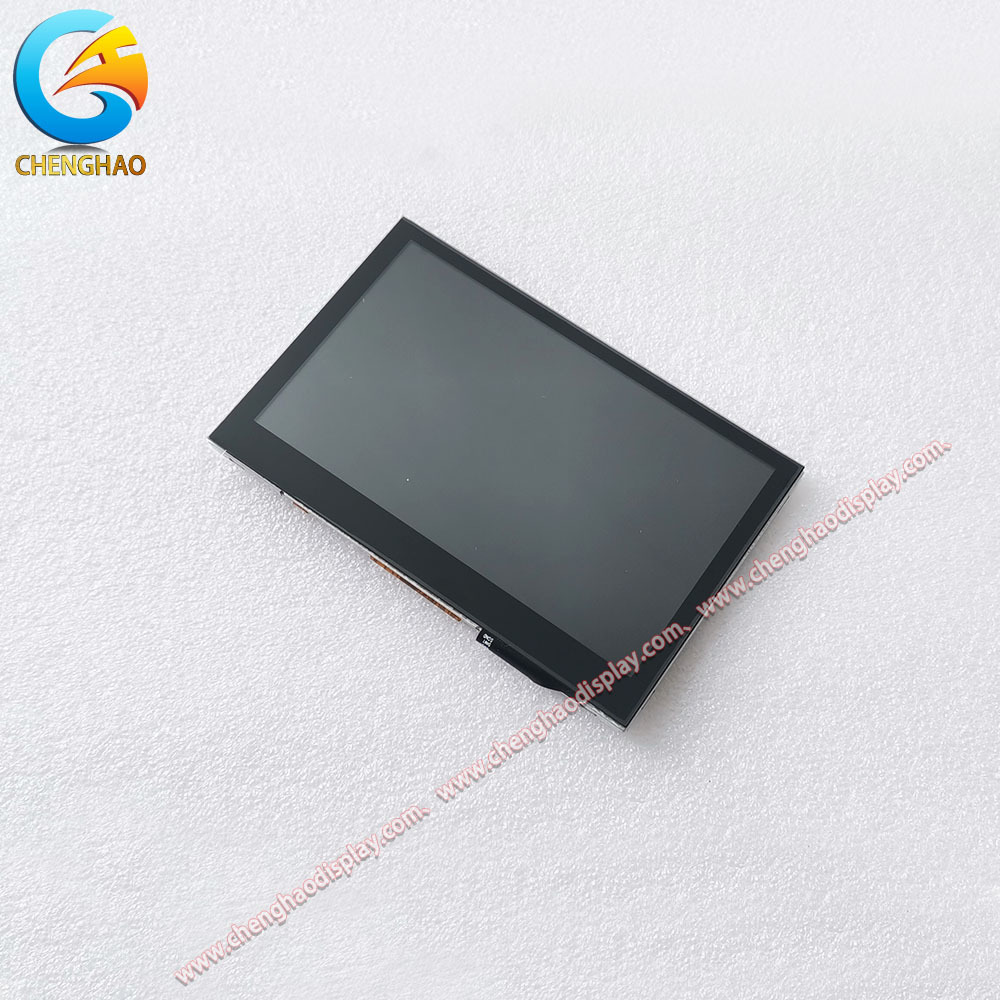

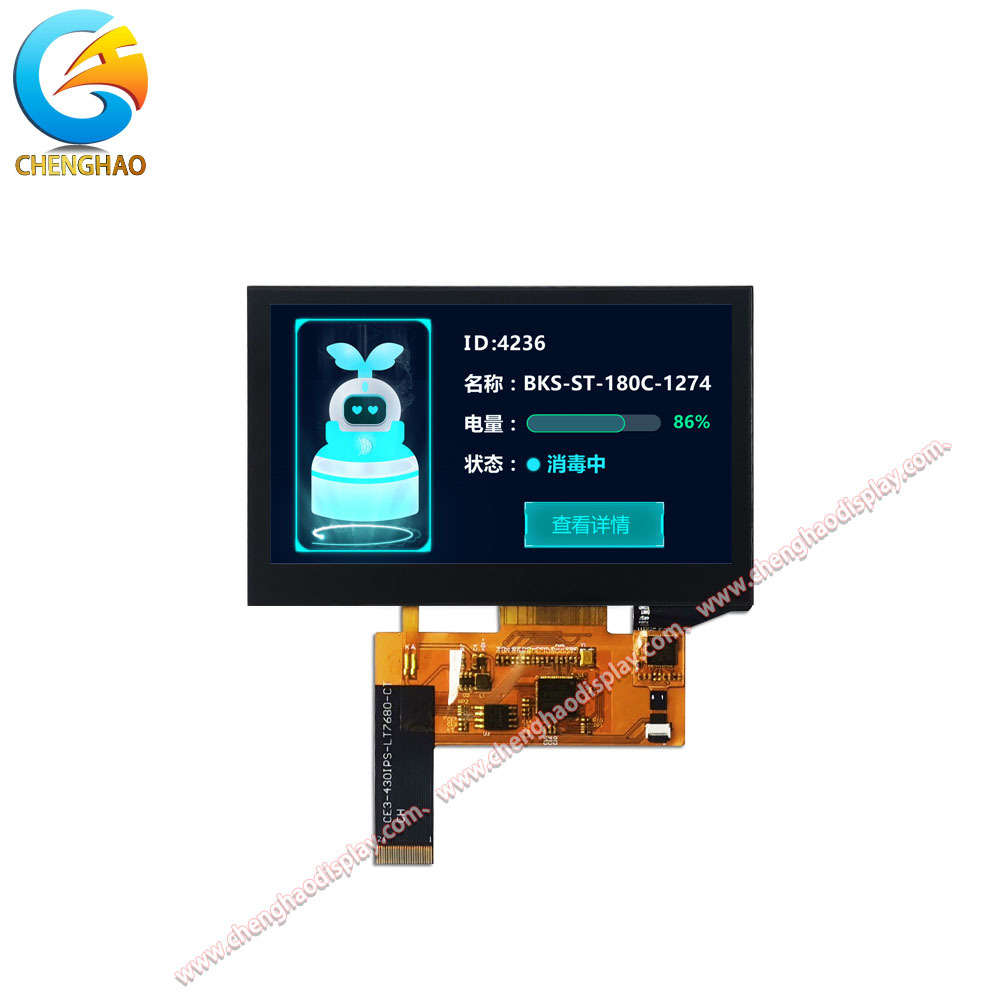

CH430WQ22A-CT एक उच्च-प्रदर्शन वाला 4.3-इंच लैंडस्केप TFT LCD डिस्प्ले मॉड्यूल है जो कैपेसिटिव टच कार्यक्षमता के साथ एकीकृत है, जिसे औद्योगिक और पेशेवर अनुप्रयोगों के लिए डिज़ाइन किया गया है। 800x480 रिज़ॉल्यूशन का दावा करते हुए, यह 800:1 कंट्रास्ट अनुपात और 800 cd/m² उच्च चमक (300~1500 cd/m² अनुकूलन का समर्थन करता है) के साथ जीवंत 16M-कलर विज़ुअल्स प्रदान करता है। IPS ट्रांसमिसिव सामान्यतः ब्लैक तकनीक को अपनाते हुए, यह 80/80/80/80 सभी-कोण देखने की सुविधा प्रदान करता है, जो किसी भी ओरिएंटेशन से स्पष्ट दृश्यता सुनिश्चित करता है।

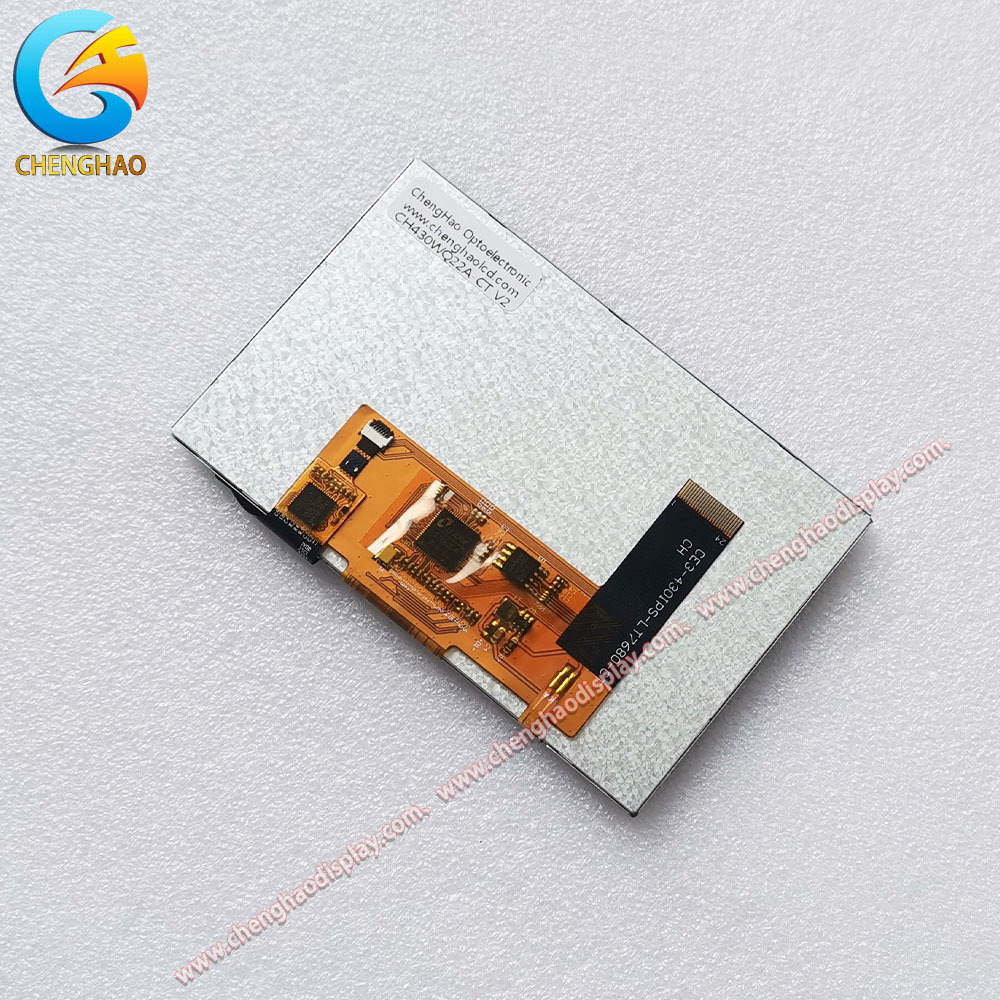

		मॉड्यूल में 24-पिन FPC इंटरफ़ेस है, जो MCU, RGB, LVDS और HDMI सहित अनुकूलन योग्य विकल्पों के साथ मानक के रूप में SPI का समर्थन करता है। इसके कॉम्पैक्ट आयाम (105.567.24.75 मिमी) 95.04*53.86 मिमी के सक्रिय क्षेत्र के साथ इसे स्पेस-कन्स्ट्रेंड डिवाइस के लिए आदर्श बनाते हैं। IIC इंटरफ़ेस कैपेसिटिव टच (प्रतिरोधी या नॉन-टच वैकल्पिक) से लैस, यह -20~+70℃ तापमान रेंज में स्थिर रूप से संचालित होता है, जिसमें स्टोरेज तापमान -30~+80℃ तक पहुंच जाता है, जो कठोर औद्योगिक वातावरण के लिए उपयुक्त है।

विशेषताएँ:

• अल्ट्रा-वाइड व्यूइंग एंगल IPS पैनल
  IPS ट्रांसमिसिव सामान्यतः ब्लैक डिस्प्ले सभी चार दिशाओं में समान 80° देखने की सुविधा प्रदान करता है, रंग विरूपण को समाप्त करता है और सहयोगी औद्योगिक संचालन के लिए सुसंगत दृश्यता सुनिश्चित करता है।

• उच्च चमक और अनुकूलन योग्य ल्यूमिनेंस
  800 cd/m² मानक चमक और 300~1500 cd/m² अनुकूलन रेंज के साथ, मॉड्यूल मजबूत परिवेश प्रकाश में भी स्पष्ट पठनीयता बनाए रखता है, जो बाहरी या उच्च-चमक वाले औद्योगिक स्थलों के लिए आदर्श है।

• लचीला इंटरफ़ेस संगतता
  डिफ़ॉल्ट रूप से SPI का समर्थन करता है, जिसमें MCU, RGB, LVDS और HDMI सहित विस्तार योग्य विकल्प शामिल हैं। 24-पिन FPC डिज़ाइन विभिन्न औद्योगिक नियंत्रण प्रणालियों के लिए स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।

• व्यापक तापमान सहनशीलता
  -20℃ से 70℃ तक का ऑपरेटिंग तापमान और -30℃ से 80℃ तक का स्टोरेज तापमान बाहरी निगरानी और औद्योगिक स्वचालन उपकरण जैसे चरम वातावरण में विश्वसनीय प्रदर्शन को सक्षम बनाता है।

• सटीक प्रतिक्रिया के साथ दोहरी टच विकल्प
  कैपेसिटिव टच (IIC इंटरफ़ेस) मानक के रूप में, प्रतिरोधी टच या नॉन-टच विकल्प उपलब्ध हैं, जो कारखानों में दस्ताने-टच परिदृश्यों जैसे विभिन्न परिचालन आवश्यकताओं को पूरा करते हैं।

तकनीकी पैरामीटर:

अनुकूलन:

एक दर्जी-निर्मित औद्योगिक डिस्प्ले मॉड्यूल के रूप में, CH430WQ22A-CT विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए व्यापक अनुकूलन सेवाएं प्रदान करता है, जिसमें निम्नलिखित प्रमुख विकल्प शामिल हैं:

सबसे पहले, FPC अनुकूलन: हम आपके उपकरणों की विशिष्ट स्थापना स्थान और कनेक्शन आवश्यकताओं के अनुकूल, FPC आकार, संरचना और पिन गणना के व्यक्तिगत डिज़ाइन का समर्थन करते हैं।

दूसरा, इंटरफ़ेस अनुकूलन: मानक SPI इंटरफ़ेस से परे, हम आपके नियंत्रण प्रणालियों के साथ निर्बाध एकीकरण सुनिश्चित करते हुए, MCU, RGB, MIPI, LVDS, EDP और HDMI सहित कई इंटरफेस का वन-स्टॉप अनुकूलन प्रदान करते हैं।

तीसरा, बैकलाइट ब्राइटनेस ट्यूनिंग: डिफ़ॉल्ट 800 cd/m² चमक को 300~1500 cd/m² के भीतर समायोजित किया जा सकता है, और चयनित मॉडल अल्ट्रा-हाई ब्राइटनेस परिदृश्यों के लिए 2800 cd/m² तक पहुंच सकते हैं।

चौथा, तापमान रेंज विस्तार: हम -10~+60℃ से -45~+90℃ तक अनुकूलित ऑपरेटिंग तापमान रेंज प्रदान करते हैं, जिससे मॉड्यूल विशेष औद्योगिक वातावरण में अत्यधिक ठंड या गर्मी का सामना कर सकता है।

पांचवां, ग्लास कवर निजीकरण: अपने डिवाइस की संरचनात्मक और ब्रांडिंग आवश्यकताओं के अनुसार ग्लास कवर आकार, मोटाई, खोलने की स्थिति और सिल्क स्क्रीन प्रिंटिंग को अनुकूलित करें।

छठा, टच सॉल्यूशन चयन: अपने एप्लिकेशन परिदृश्यों के आधार पर कैपेसिटिव टच, प्रतिरोधी टच या नॉन-टच संस्करणों में से चुनें।

इसके अतिरिक्त, हम कठोर कार्य स्थितियों के लिए मॉड्यूल की अनुकूलन क्षमता को बढ़ाने के लिए एंटी-ग्लेयर कोटिंग और एंटी-इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) उपचार प्रदान करते हैं।

समर्थन और सेवाएँ:

चेंघओ ऑप्टोइलेक्ट्रॉनिक CH430WQ22A-CT डिस्प्ले मॉड्यूल के लिए एंड-टू-एंड समर्थन और सेवाएं प्रदान करने के लिए प्रतिबद्ध है, जो हमारे ग्राहकों के लिए एक सहज एकीकरण अनुभव सुनिश्चित करता है।

सबसे पहले, तकनीकी परामर्श: हमारी पेशेवर इंजीनियरिंग टीम आपको उत्पाद मिलान को अनुकूलित करने में मदद करने के लिए मॉड्यूल चयन मार्गदर्शन, इंटरफ़ेस संगतता विश्लेषण और अनुकूलन समाधान डिज़ाइन सहित मुफ्त प्री-सेल्स परामर्श प्रदान करती है।

दूसरा, नमूना प्रावधान: हम परीक्षण के लिए मुफ्त या कम लागत वाले नमूने प्रदान करते हैं, जिससे आप बड़े ऑर्डर से पहले अपने वास्तविक उपकरणों में मॉड्यूल के प्रदर्शन, संगतता और स्थायित्व को सत्यापित कर सकते हैं।

तीसरा, अनुकूलन समर्थन: हम आपके अनुकूलन अनुरोधों पर नज़र रखने के लिए समर्पित प्रोजेक्ट मैनेजर नियुक्त करते हैं, डिज़ाइन ड्राइंग की पुष्टि से लेकर प्रोटोटाइप उत्पादन और परीक्षण तक, यह सुनिश्चित करते हुए कि सभी अनुकूलित पैरामीटर आपकी विशिष्टताओं को पूरा करते हैं।

चौथा, गुणवत्ता आश्वासन: सभी मॉड्यूल डिलीवरी से पहले सख्त एजिंग टेस्ट, तापमान चक्र परीक्षण और विश्वसनीयता परीक्षण से गुजरते हैं। हम एक व्यापक गुणवत्ता वारंटी और समय पर बिक्री के बाद रखरखाव सेवाएं प्रदान करते हैं।

पांचवां, दस्तावेज़ समर्थन: हम आपके उत्पाद एकीकरण और डिबगिंग प्रक्रिया को सुविधाजनक बनाने के लिए विस्तृत डेटाशीट, उपयोगकर्ता मैनुअल, इंटरफ़ेस परिभाषा दस्तावेज़ और ड्राइवर विकास गाइड प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न:

Q1: CH430WQ22A-CT का मूल रिज़ॉल्यूशन क्या है?

A: इसमें लैंडस्केप ओरिएंटेशन में 800×480 पिक्सेल (WVGA) का मूल रिज़ॉल्यूशन है।

Q2: क्या मैं टच पैनल के बिना इस डिस्प्ले का उपयोग कर सकता हूँ?

A: हाँ, टच पैनल वैकल्पिक है—आप इसे कैपेसिटिव टच, प्रतिरोधी टच या बिल्कुल भी टच के बिना ऑर्डर कर सकते हैं।

Q3: यह मॉड्यूल बॉक्स से बाहर कौन से इंटरफेस सपोर्ट करता है?

A: मानक संस्करण SPI का उपयोग करता है, लेकिन इसे MCU, RGB, LVDS, MIPI, eDP, या HDMI का समर्थन करने के लिए अनुकूलित किया जा सकता है।

Q4: क्या यह डिस्प्ले बाहरी उपयोग के लिए उपयुक्त है?

A: 1500 cd/m² तक की चमक (अनुकूलन योग्य) के साथ, यह उज्ज्वल वातावरण में अच्छा प्रदर्शन करता है, खासकर एंटी-ग्लेयर विकल्पों के साथ।

Q5: ऑपरेटिंग तापमान रेंज क्या है?

A: मानक रेंज -20°C से +70°C है; अनुरोध पर -45°C तक और +90°C तक विस्तारित रेंज उपलब्ध हैं।
