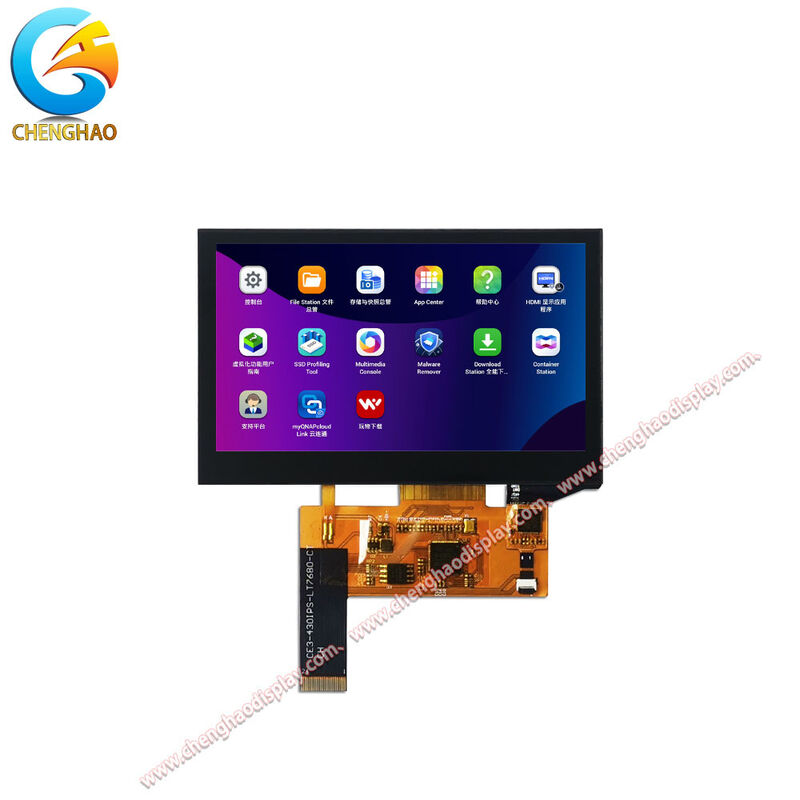

24 पिन टचस्क्रीन डिस्प्ले मॉड्यूल 4.3 इंच आईपीएस टीएफटी एलसीडी

उत्पाद विवरण:

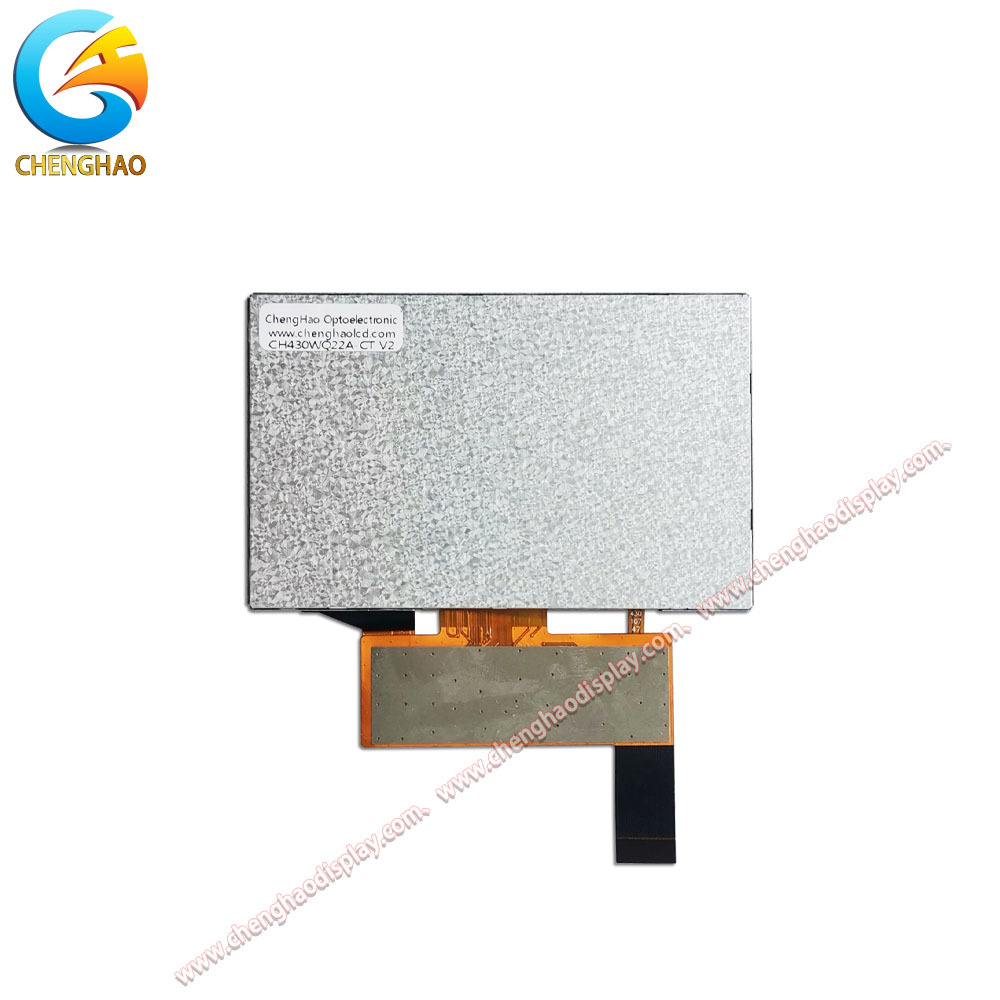

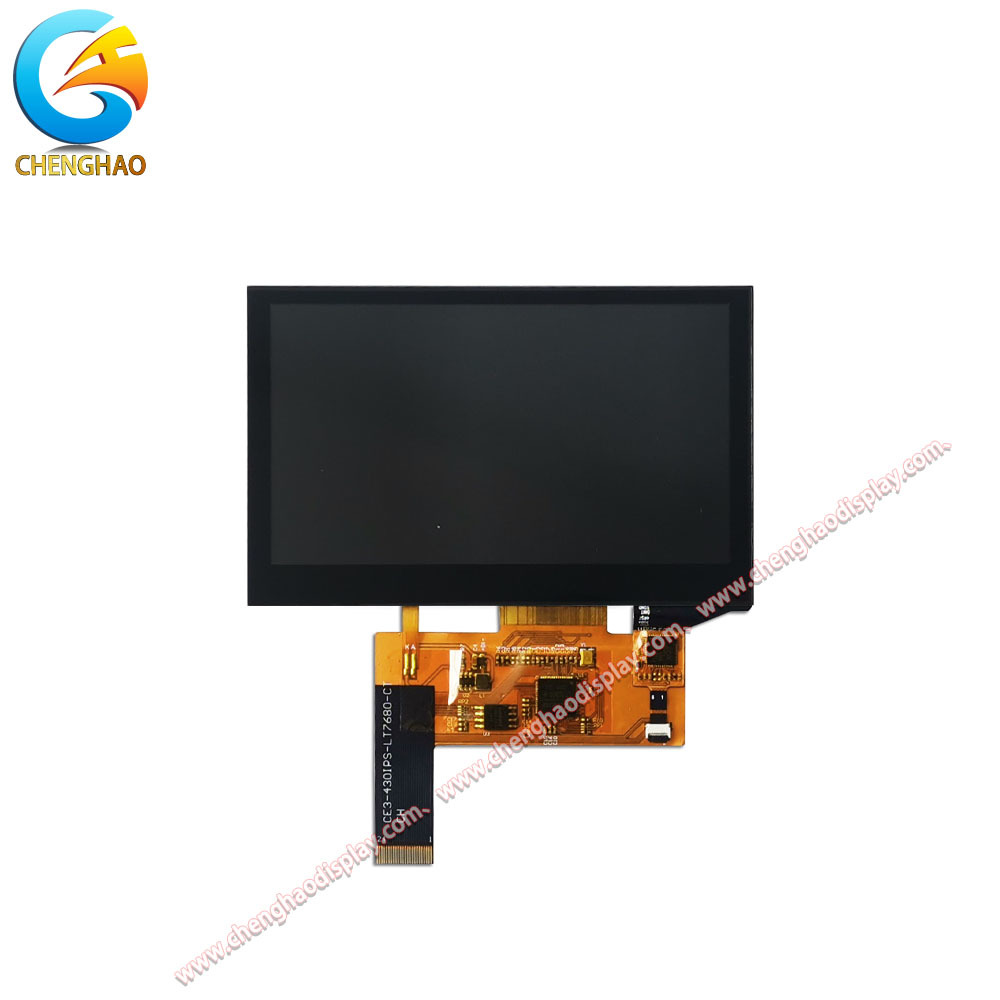

CH430WQ22A-CT एक उच्च-प्रदर्शन वाला 4.3-इंच TFT LCD मॉड्यूल है जिसे मांग वाले औद्योगिक, ऑटोमोटिव और उपभोक्ता अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें एक लैंडस्केप-ओरिएंटेड IPS पैनल है जिसमें 800x480 का तेज रिज़ॉल्यूशन है, जो जीवंत 16M-कलर विज़ुअल्स प्रदान करता है। विस्तृत 80/80/80/80 व्यूइंग एंगल लगभग किसी भी दिशा से सुसंगत छवि गुणवत्ता सुनिश्चित करते हैं। एकीकृत कैपेसिटिव टच तकनीक (IIC इंटरफ़ेस) एक सहज और प्रतिक्रियाशील उपयोगकर्ता अनुभव प्रदान करती है। चुनौतीपूर्ण वातावरण का सामना करने के लिए बनाया गया, यह -20°C से +70°C तक विश्वसनीय रूप से संचालित होता है। बहुमुखी सिस्टम एकीकरण के लिए, मॉड्यूल 24-पिन FPC का उपयोग करता है और मुख्य रूप से एक SPI इंटरफ़ेस का समर्थन करता है, जिसमें अनुकूलन पर MCU, RGB, LVDS और अन्य के विकल्प हैं। इसके कॉम्पैक्ट आयाम (105.5x67.2x4.75mm) और उच्च चमक (मानक 800 cd/m²) इसे अंतरिक्ष-बाधित, उच्च-दृश्यता वाले अनुप्रयोगों के लिए एक आदर्श समाधान बनाते हैं।

विशेषताएँ:

CH430WQ22A-CT मजबूत विशिष्टताओं और अनुकूलनीय डिज़ाइन के संयोजन के माध्यम से खुद को अलग करता है:

• अनुकूलित कॉम्पैक्ट फॉर्म फैक्टर:105.5x67.2mm के मॉड्यूल आकार और 4.75mm के स्लिम प्रोफाइल के साथ, यह एक न्यूनतम पदचिह्न के भीतर डिस्प्ले क्षेत्र (95.04x53.86mm सक्रिय क्षेत्र) को अधिकतम करता है, जो पोर्टेबल और एम्बेडेड उपकरणों के लिए एकदम सही है।

• स्पष्टता और रंग प्रदर्शन: 800x480 WVGA रिज़ॉल्यूशन जटिल इंटरफेस के लिए पर्याप्त विवरण प्रदान करता है, जबकि 16M-कलर डेप्थ और 800:1 कंट्रास्ट अनुपात समृद्ध, वास्तविक जीवन जैसी छवियों को सुनिश्चित करते हैं।

• बेहतर दृश्यता:IPS तकनीक सभी दिशाओं में एक अल्ट्रा-वाइड 80-डिग्री व्यूइंग कोण पर सुसंगत रंग और स्पष्टता की गारंटी देती है। एक उच्च-चमक 800 cd/m² बैकलाइट (1500 cd/m² तक अनुकूलन योग्य) सीधी धूप में भी पठनीयता सुनिश्चित करता है।

• बहुमुखी कनेक्टिविटी:जबकि डिफ़ॉल्ट रूप से 24-पिन FPC पर एक SPI इंटरफ़ेस के साथ कॉन्फ़िगर किया गया है, इसका आर्किटेक्चर MCU, RGB, या LVDS प्रोटोकॉल के लिए आसान अनुकूलन का समर्थन करता है, जो विविध हार्डवेयर प्लेटफार्मों के लिए महत्वपूर्ण लचीलापन प्रदान करता है।

• पर्यावरण लचीलापन:विश्वसनीयता के लिए इंजीनियर, यह विस्तारित ऑपरेटिंग तापमान रेंज (-20°C से +70°C) और -30°C तक की भंडारण स्थितियों का समर्थन करता है, जो इसे इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए उपयुक्त बनाता है।

• आधुनिक टच इंटरफ़ेस: IIC संचार के साथ एक प्रक्षेपित कैपेसिटिव टच पैनल (PCAP) का समावेश एक टिकाऊ, मल्टी-टच सक्षम समाधान प्रदान करता है जो सतह के पहनने के लिए प्रतिरोधी है, जो पारंपरिक प्रतिरोधक टचस्क्रीन से बेहतर प्रदर्शन करता है।

तकनीकी पैरामीटर:

अनुकूलन:

चेंघओ ऑप्टोइलेक्ट्रॉनिक में, हम समझते हैं कि मानक मॉड्यूल हर अनूठे एप्लिकेशन में फिट नहीं हो सकते हैं। CH430WQ22A-CT आपकी सटीक विशिष्टताओं को पूरा करने के लिए व्यापक अनुकूलन के लिए एक उत्कृष्ट मंच के रूप में कार्य करता है। हमारी लचीली अनुकूलन प्रक्रिया में शामिल हैं:

(1) इंटरफ़ेस और FPC टेलरिंग:अपने सिस्टम के मेनबोर्ड के लिए इष्टतम इंटरफ़ेस (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) चुनें। हम आपके यांत्रिक डिज़ाइन और कनेक्शन आवश्यकताओं को पूरा करने के लिए FPC के आकार, लंबाई, कठोरता और पिनआउट (मानक 24-पिन से परे) को अनुकूलित कर सकते हैं।

(2) ऑप्टिकल और पर्यावरण ट्यूनिंग:धूप में पठनीयता के लिए मानक रेंज (300-1000 cd/m²) से 2800 cd/m² तक बैकलाइट चमक को समायोजित करें। हम एंटी-ग्लेयर (AG) या एंटी-रिफ्लेक्शन (AR) कोटिंग्स लगा सकते हैं। ऑपरेटिंग तापमान को वाणिज्यिक (0~50°C), औद्योगिक (-20~70°C), या चरम वातावरण (-45~90°C) के लिए तैयार किया जा सकता है।

(3) यांत्रिक और स्पर्श संशोधन:कवर ग्लास के आकार, मोटाई को अनुकूलित करें, और ओपनिंग या सिल्क-स्क्रीन प्रिंटिंग (लोगो, आइकन) जोड़ें। आप विभिन्न टच समाधान चुन सकते हैं: कैपेसिटिव टच रखें, स्टाइलस इनपुट के लिए प्रतिरोधक टच पर स्विच करें, या टच पैनल के बिना केवल डिस्प्ले संस्करण का ऑर्डर करें।

(4) उन्नत विश्वसनीयता सुविधाएँ:विद्युत रूप से शोर वाले वातावरण में स्थिर संचालन सुनिश्चित करने के लिए EMI परिरक्षण या मजबूत बंधन जोड़ें।
हमारी इंजीनियरिंग टीम अवधारणा से लेकर उत्पादन तक आपके साथ सहयोग करती है, यह सुनिश्चित करती है कि आपका अनुकूलित CH430WQ22A-CT वेरिएंट निर्बाध रूप से एकीकृत हो और विश्वसनीय रूप से प्रदर्शन करे।

समर्थन और सेवाएँ:

चेंघओ ऑप्टोइलेक्ट्रॉनिक CH430WQ22A-CT मॉड्यूल के लिए उत्कृष्ट समर्थन और सेवाएँ प्रदान करने के लिए प्रतिबद्ध है। हमारी समर्पित ग्राहक सेवा टीम मॉड्यूल की विशिष्टताओं, स्थापना और अनुकूलन विकल्पों से संबंधित किसी भी पूछताछ में आपकी सहायता के लिए उपलब्ध है।

हम विस्तृत प्रलेखन प्रदान करते हैं, जिसमें असेंबली गाइड, तकनीकी विनिर्देश और अनुकूलन प्रक्रियाएं शामिल हैं, यह सुनिश्चित करते हुए कि आप मॉड्यूल की क्षमताओं को अधिकतम कर सकते हैं। इसके अतिरिक्त, हमारी तकनीकी सहायता टीम स्थापना के बाद उत्पन्न हो सकने वाली किसी भी समस्या का निवारण करने में मदद करने के लिए सुसज्जित है, जो सुचारू संचालन सुनिश्चित करने के लिए मार्गदर्शन प्रदान करती है।

हम गुणवत्ता और ग्राहक संतुष्टि के प्रति अपनी प्रतिबद्धता को मजबूत करते हुए, एक मजबूत वारंटी नीति भी बनाए रखते हैं। अपनी विशिष्ट आवश्यकताओं के अनुरूप कस्टम डिस्प्ले समाधान प्राप्त करने में अपने विश्वसनीय भागीदार के रूप में चेंघओ ऑप्टोइलेक्ट्रॉनिक पर भरोसा करें।

अक्सर पूछे जाने वाले प्रश्न:

प्र1: एलसीडी डिस्प्ले मॉड्यूल का मॉडल नंबर क्या है?

उ1: एलसीडी डिस्प्ले मॉड्यूल का मॉडल नंबर CH430WQ22A-CT है।

प्र2: इस एलसीडी डिस्प्ले मॉड्यूल में कौन से प्रमाणपत्र हैं?

उ2: इस उत्पाद को CE, RoHS और FCC प्रमाणपत्रों के साथ प्रमाणित किया गया है।

प्र3: चेंघओ ऑप्टोइलेक्ट्रॉनिक एलसीडी डिस्प्ले मॉड्यूल के लिए न्यूनतम ऑर्डर मात्रा क्या है?

उ3: न्यूनतम ऑर्डर मात्रा 100 टुकड़े है।

प्र4: शिपिंग के दौरान सुरक्षा सुनिश्चित करने के लिए उत्पाद को कैसे पैक किया जाता है?

उ4: सभी उत्पादों को उन्हें सुरक्षित रखने के लिए उचित रूप से पैक किया जाता है। छोटे आकार के उत्पादों को ट्रे प्लस कार्टन का उपयोग करके पैक किया जाता है, जबकि बड़े आकार के उत्पादों में फोम स्लॉट प्लस कार्टन का उपयोग किया जाता है। ग्राहकों की आवश्यकताओं के अनुसार पैकेजिंग को भी अनुकूलित किया जा सकता है।

प्र5: विशिष्ट डिलीवरी समय और भुगतान शर्तें क्या हैं?

उ5: डिलीवरी का समय आमतौर पर 3 से 7 दिन होता है। भुगतान शर्तों में टीटी (टेलीग्राफिक ट्रांसफर) या अन्य सहमत तरीके शामिल हैं।

प्र6: इस एलसीडी डिस्प्ले मॉड्यूल की आपूर्ति क्षमता क्या है?

उ6: चेंघओ ऑप्टोइलेक्ट्रॉनिक प्रति माह 50,000,000 टुकड़े तक की आपूर्ति कर सकता है।
