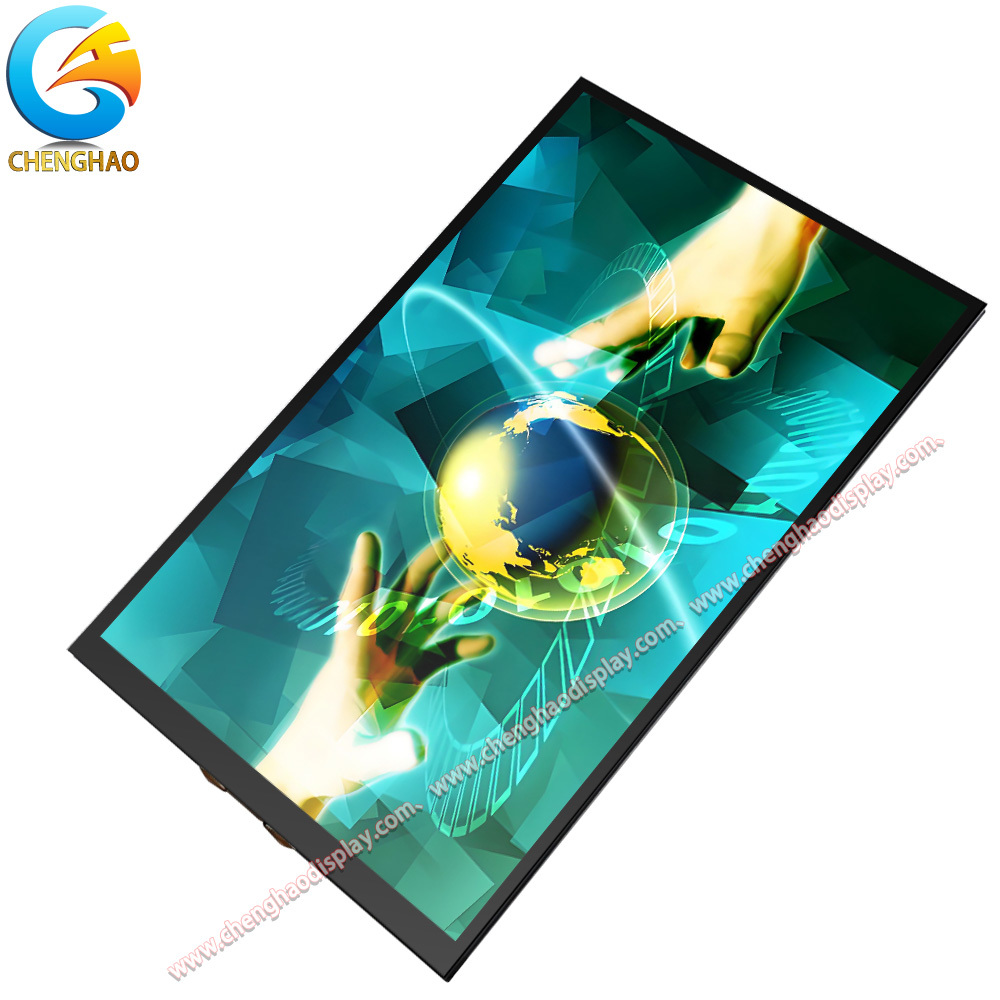

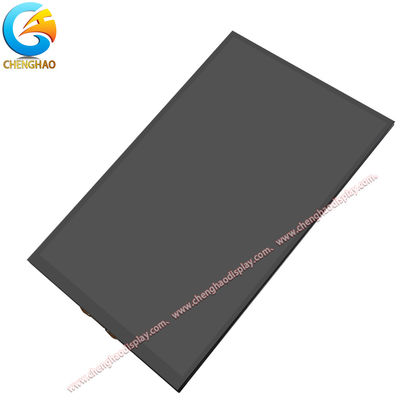

एचडीएमआई डिस्प्ले मॉड्यूल 10.1 इंच 800x1280 कैपेसिटिव टच के साथ उच्च संकल्प आईपीएस टीएफटी एलसीडी

उत्पाद विवरण:

CH101WX05C-CT शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक कं, लिमिटेड द्वारा विकसित एक उच्च-प्रदर्शन एकीकृत डिस्प्ले मॉड्यूल है, जो एक 10.1-इंच IPS TFT डिस्प्ले, एक कैपेसिटिव टच पैनल (CTP), और एक HDMI ड्राइवर बोर्ड को एक ही आकर्षक इकाई में जोड़ता है। मल्टी-सिस्टम संगतता के लिए तैयार किया गया, यह विंडोज, लिनक्स, मैक ओएस, रास्पबेरी पाई और अन्य मुख्यधारा के ऑपरेटिंग सिस्टम के साथ निर्बाध रूप से काम करता है, जो इसे विभिन्न इलेक्ट्रॉनिक डिवाइस अनुप्रयोगों के लिए एक बहुमुखी विकल्प बनाता है। एक IPS/ट्रांसमिसिव/सामान्यतः ब्लैक डिस्प्ले मोड की विशेषता, मॉड्यूल 800×3(RGB)×1280 डॉट्स के रिज़ॉल्यूशन और 300 cd/m² की विशिष्ट चमक के साथ असाधारण दृश्य प्रदर्शन प्रदान करता है। इसके 80/80/80/80 (U/D/L/R) विस्तृत देखने के कोण किसी भी दिशा से सुसंगत रंग सटीकता और स्पष्ट दृश्यता सुनिश्चित करते हैं, यहां तक कि ऑफ-सेंटर देखने पर भी छवि विरूपण या रंग फीका पड़ने से बचते हैं। 0.1692×0.1692mm डॉट पिच आगे विस्तार प्रतिपादन को बढ़ाता है, जिससे पाठ, ग्राफिक्स और वीडियो सामग्री पेशेवर और दैनिक उपयोग दोनों के लिए तेज और जीवंत हो जाती है। उपयोगकर्ता-मित्रता और आसान एकीकरण के लिए डिज़ाइन किया गया, मॉड्यूल एक दोहरे-इंटरफ़ेस कॉन्फ़िगरेशन को अपनाता है: TFT डिस्प्ले सिग्नल ट्रांसमिशन के लिए HDMI और CTP टच कंट्रोल के लिए USB, प्लग-एंड-प्ले कार्यक्षमता का समर्थन करता है जो डिबगिंग जटिलता को कम करता है। एक कॉम्पैक्ट और स्लिम संरचना के साथ—TFT यूनिट के लिए 143.4(W)×228.9(H)×2.6(T)mm जैसे प्रमुख आयामों और 5.5±0.3mm (PCBA और घटकों सहित) की कुल मोटाई का दावा करते हुए—यह प्रदर्शन से समझौता किए बिना अंतरिक्ष-बाधित उपकरणों में निर्बाध रूप से फिट बैठता है। बैकलाइट स्रोत के रूप में दो सफेद एलईडी से लैस, यह ऊर्जा दक्षता बनाए रखते हुए स्थिर चमक आउटपुट सुनिश्चित करता है।

विशेषताएँ:

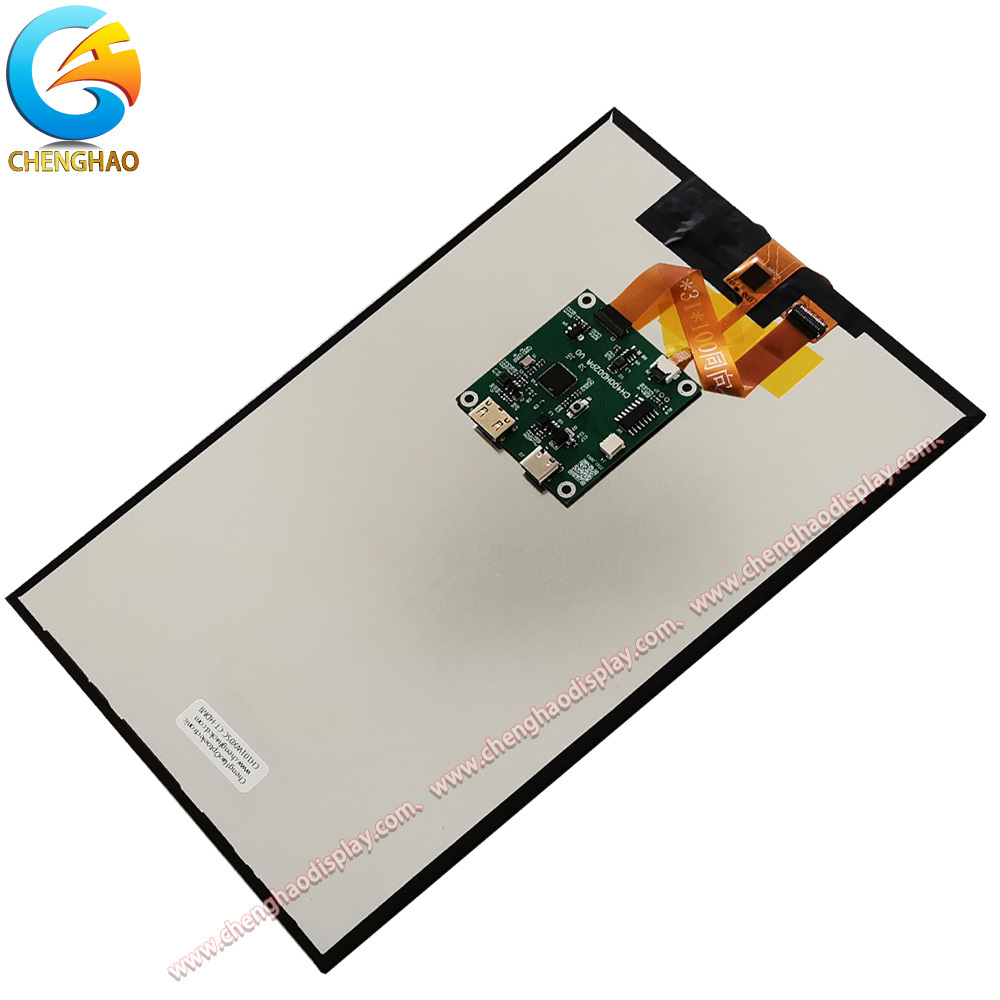

• कॉम्पैक्ट और अनुकूलनीय HDMI ड्राइवर बोर्ड
  इस मॉड्यूल में 46 (W) × 50 (H) × 5.0 (D) मिमी मापने वाला एक HDMI ड्राइवर बोर्ड है, जो HDMI इंटरफ़ेस के माध्यम से बाहरी उपकरणों के साथ संचार का समर्थन करता है।

• स्थिर कैपेसिटिव टच (CTP) कार्यक्षमता
  एकीकृत CTP कार्यक्षमता, टच सिग्नल USB इंटरफ़ेस के माध्यम से प्रेषित होते हैं, जो त्वरित प्रतिक्रिया सुनिश्चित करते हैं।

• 80° फुल-एंगल क्लियर व्यूइंग मॉड्यूल
  80/80/80/80 (ऊपर/नीचे/बाएं/दाएं) देखने के कोण के साथ, IPS/ट्रांसमिसिव/हमेशा-ब्लैक डिस्प्ले मोड के साथ मिलकर, यह किसी भी देखने की दिशा से सुसंगत रंग और स्पष्ट छवि सुनिश्चित करता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

औद्योगिक नियंत्रण: छोटे पैमाने पर पीएलसी नियंत्रण कैबिनेट ऑपरेशन पैनल

CH101WX05C-CT को दीवार पर लगे छोटे पीएलसी नियंत्रण कैबिनेट (कार्यशाला उत्पादन लाइनों में व्यापक रूप से उपयोग किया जाता है) के फ्रंट पैनल पर स्थानीय ऑपरेशन स्क्रीन के रूप में इकट्ठा किया जाता है। इसके कॉम्पैक्ट TFT आयाम (143.4W×228.9H×2.6T मिमी) और 5.5±0.3 मिमी की कुल मोटाई नियंत्रण कैबिनेट के सीमित आंतरिक स्थान में फिट होती है। HDMI इंटरफ़ेस पीएलसी होस्ट से वास्तविक समय के डेटा (जैसे, तापमान, दबाव, मोटर गति) को स्थिर रूप से प्रसारित करता है, जबकि 80/80/80/80 विस्तृत देखने के कोण श्रमिकों को साइड या निचले पदों से स्पष्ट रूप से पैरामीटर पढ़ने देते हैं। CTP टच फ़ंक्शन (USB के माध्यम से) यांत्रिक बटनों को बदल देता है, सेट मानों (जैसे, तापमान सीमा) के त्वरित समायोजन को सक्षम करता है बिना शारीरिक टूट-फूट के, और यह विंडोज CE (एक सामान्य पीएलसी सिस्टम) को निर्बाध संगतता के लिए समर्थन करता है।

चिकित्सा उपकरण: पोर्टेबल ईसीजी मॉनिटर डिस्प्ले-टच मॉड्यूल

पोर्टेबल ईसीजी मॉनिटर (सामान्य वार्डों में बिस्तर पर रोगी की निगरानी के लिए) में, यह मॉड्यूल फ्रंट मेन स्क्रीन क्षेत्र में एकीकृत है। इसका 10.1-इंच IPS स्क्रीन मल्टी-पैरामीटर डेटा को स्पष्ट रूप से दिखाता है—वास्तविक समय ईसीजी तरंगरूप, हृदय गति, रक्त ऑक्सीजन, और रक्तचाप—300cd/m² चमक वार्ड फ्लोरोसेंट रोशनी के तहत दृश्यता सुनिश्चित करती है। विस्तृत देखने के कोण चिकित्सा कर्मचारियों को विकृति के बिना बिस्तर के दोनों किनारों से डेटा की जांच करने की अनुमति देते हैं, और CTP टच पैनल (1.1 मिमी ग्लास सेंसर के साथ) पोंछने और कीटाणुरहित करने में आसान है, जिससे क्रॉस-संक्रमण का जोखिम कम होता है। HDMI इंटरफ़ेस मॉनिटर के प्रोसेसर से उच्च-निष्ठा डेटा प्रसारित करता है, महत्वपूर्ण पैरामीटर पढ़ने में देरी से बचता है।

उपकरण: हैंडहेल्ड पर्यावरण डिटेक्टर विस्तार योग्य स्क्रीन
हैंडहेल्ड पर्यावरण डिटेक्टरों (PM2.5, फॉर्मलाडेहाइड, और तापमान-आर्द्रता को मापने) के लिए, मॉड्यूल डिटेक्टर के फ्लिप-अप टॉप पैनल पर लगाया जाता है। इसकी स्लिम कुल मोटाई (5.5±0.3 मिमी) पैनल को उपयोग में न होने पर सपाट रूप से मोड़ने देती है, जिससे जगह बचती है। तैनात होने पर, HDMI इंटरफ़ेस डिटेक्टर के रास्पबेरी पाई-आधारित होस्ट से जुड़ता है, विस्तृत डेटा चार्ट (जैसे, 1-घंटे PM2.5 रुझान) प्रदर्शित करता है। CTP टच फ़ंक्शन मिनट परिवर्तनों की जांच करने के लिए डेटा वक्रों पर ज़ूमिंग को सक्षम करता है, और ट्रांसमिसिव IPS मोड बाहरी फील्डवर्क (जैसे, पार्क पर्यावरण सर्वेक्षण) के दौरान स्पष्टता सुनिश्चित करता है

अक्सर पूछे जाने वाले प्रश्न:

Q1: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक TFT LCD कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल नंबर CH101WX05C-CT है।

Q2: क्या इस उत्पाद में कोई प्रमाणपत्र हैं?

A2: हाँ, CH101WX05C-CT टचस्क्रीन CE, RoHS, और FCC के साथ प्रमाणित है।

Q3: क्या इस टचस्क्रीन के लिए न्यूनतम ऑर्डर मात्रा (MOQ) की आवश्यकता है?

A3: नहीं, इस उत्पाद के लिए कोई न्यूनतम ऑर्डर मात्रा नहीं है।

Q4: शिपिंग के दौरान सुरक्षा सुनिश्चित करने के लिए उत्पाद को कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षित रखने के लिए सुरक्षित रूप से पैक किया जाता है। छोटे आकार ट्रे प्लस कार्टन पैकेजिंग का उपयोग करते हैं, जबकि बड़े आकार फोम स्लॉट प्लस कार्टन का उपयोग करते हैं। पैकेजिंग को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।

Q5: इस टचस्क्रीन के ऑर्डर के लिए विशिष्ट डिलीवरी समय क्या है?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है।

Q6: इस टचस्क्रीन को खरीदने के लिए कौन से भुगतान शर्तें स्वीकार की जाती हैं?

A6: भुगतान TT (टेलीग्राफिक ट्रांसफर) या अन्य सहमत तरीकों से किया जा सकता है।

Q7: इस उत्पाद के लिए चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की आपूर्ति क्षमता क्या है?

A7: कंपनी प्रति माह 20,000,000 टुकड़े तक आपूर्ति कर सकती है।
