उत्पाद विवरण:
 |

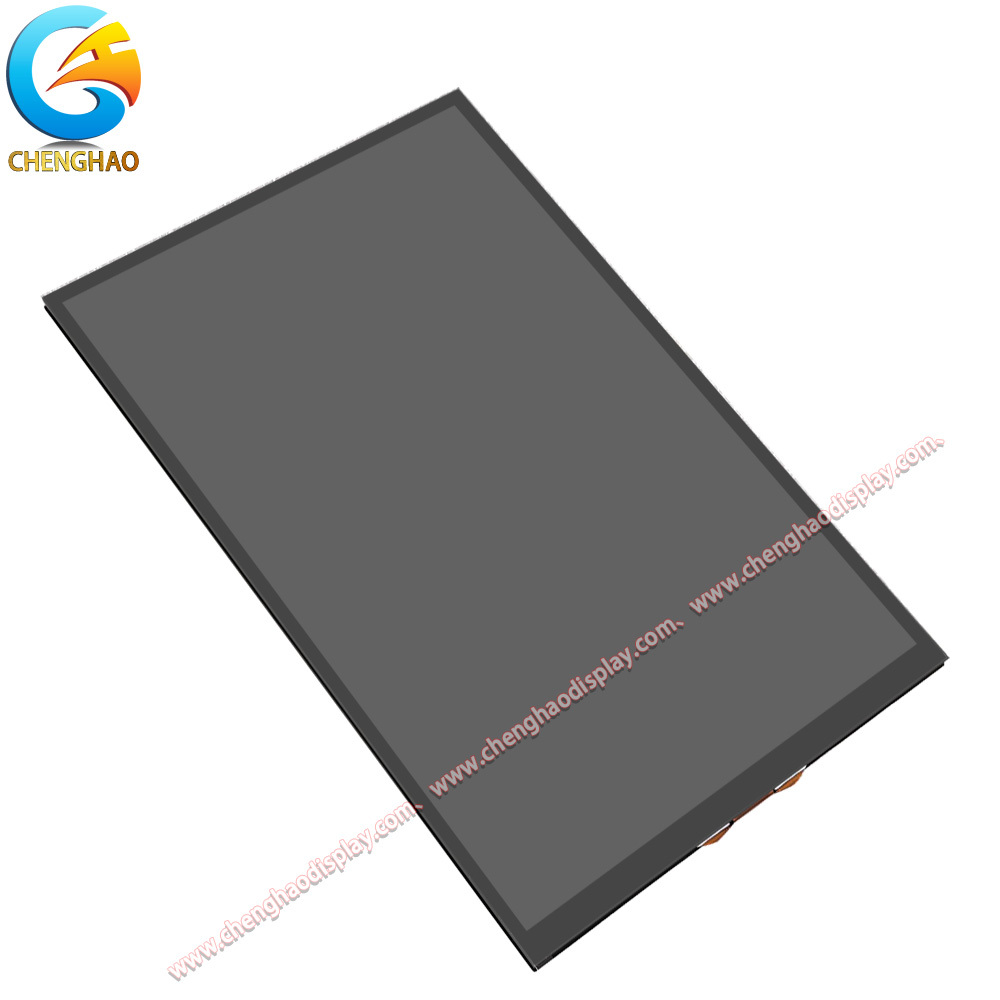

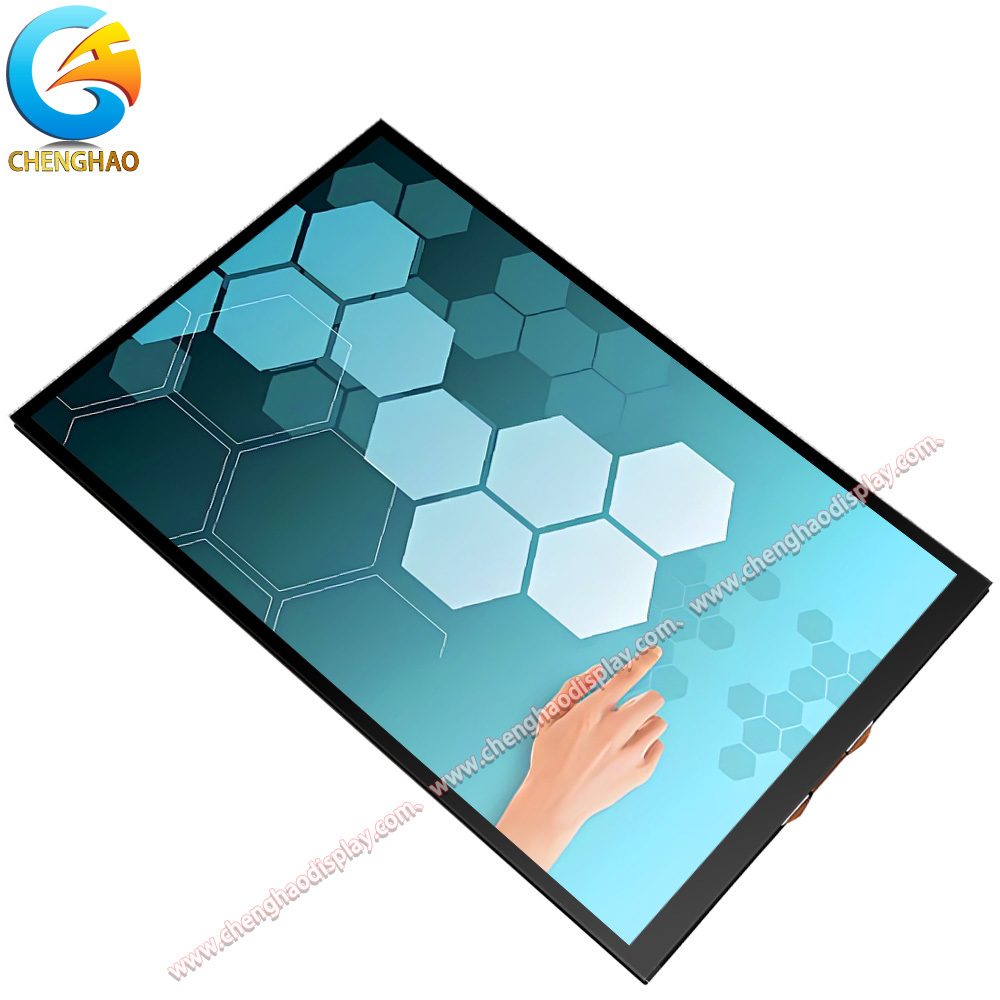

| CH101WX05C-CT एक 10.1-इंच का TFT LCD डिस्प्ले मॉड्यूल है जिसमें 800x1280 पिक्सेल का रिज़ॉल्यूशन वाला IPS पैनल है। यह सभी दिशाओं से 80 डिग्री का एक विस्तृत देखने का कोण प्रदान करता है, जो उपयोगकर्ता के दृष्टिकोण की परवाह किए बिना सुसंगत और स्पष्ट छवि गुणवत्ता सुनिश्चित करता है। डिस्प्ले एक ट्रांसमिसिव मोड में संचालित होता है जिसमें एक सामान्यतः काला बैकग्राउंड होता है, जो विभिन्न प्रकाश स्थितियों में कंट्रास्ट और पठनीयता को बेहतर बनाने में मदद करता है। मॉड्यूल एक कैपेसिटिव टच पैनल (CTP) को एकीकृत करता है जिसकी ग्लास लेंस की मोटाई 1.1 मिमी है और मल्टी-टच कार्यक्षमता का समर्थन करता है, जो उपयोगकर्ता की बातचीत और नियंत्रण को बढ़ाता है।
यह डिस्प्ले मॉड्यूल एक सफेद एलईडी बैकलाइट से लैस है जो 300 cd/m² की चमक प्रदान करता है, जो इनडोर अनुप्रयोगों के लिए उपयुक्त है जहां मध्यम चमक की आवश्यकता होती है। TFT डॉट पिच चौड़ाई और ऊंचाई दोनों में 0.1692 मिमी है, जो तेज और विस्तृत छवि प्रतिपादन में योगदान करती है। सक्रिय डिस्प्ले क्षेत्र 135.36 मिमी से 216.576 मिमी मापता है, जो विभिन्न अनुप्रयोगों के लिए पर्याप्त स्क्रीन स्थान प्रदान करता है।

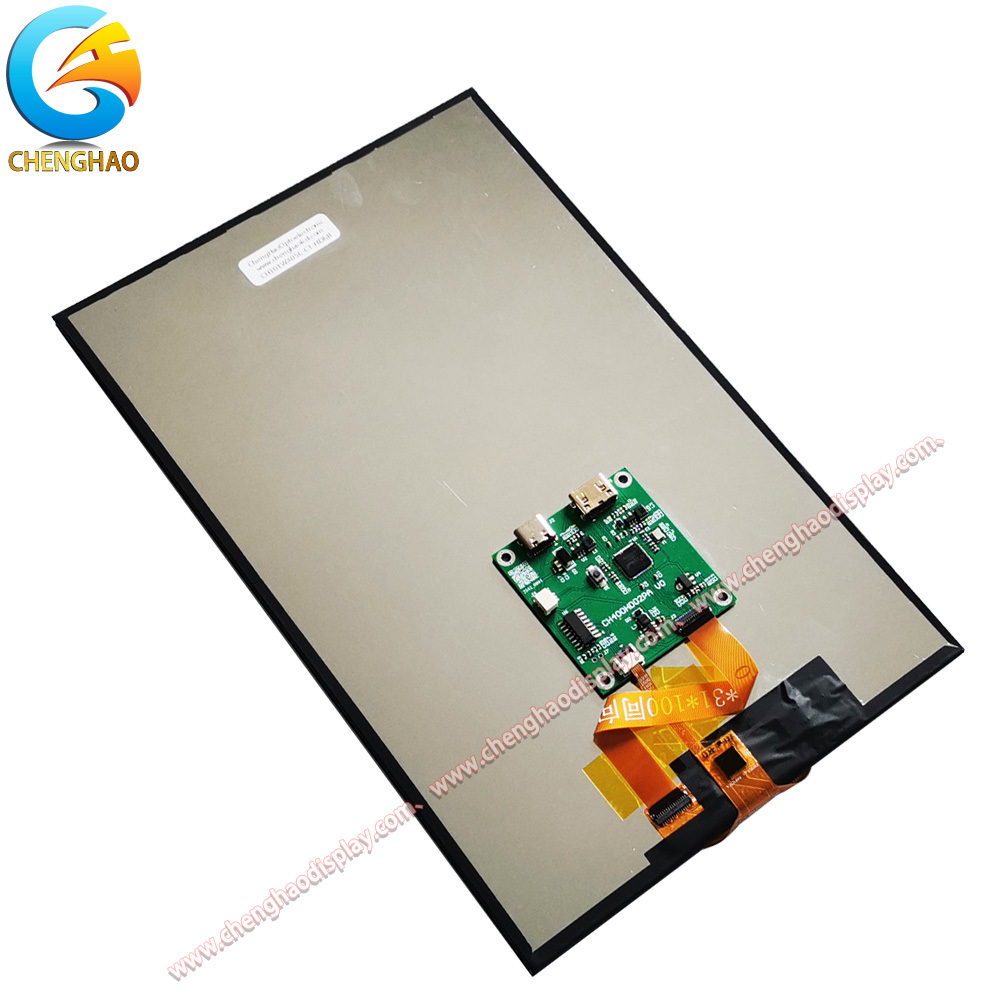

CH101WX05C-CT मॉड्यूल 46x50x5 मिमी आकार के एक HDMI इंटरफ़ेस बोर्ड के साथ आता है, जो विंडोज, लिनक्स, मैक ओएस और रास्पबेरी पाई प्लेटफार्मों जैसे विभिन्न उपकरणों के साथ आसान कनेक्टिविटी की अनुमति देता है। टच पैनल इंटरफ़ेस USB (DC 5V) बिजली आपूर्ति का उपयोग करता है, जो एकीकरण और बिजली प्रबंधन को सरल बनाता है। HDMI डिस्प्ले और कैपेसिटिव टच का यह संयोजन इसे उच्च संगतता और उपयोग में आसानी की आवश्यकता वाले इंटरैक्टिव सिस्टम के लिए आदर्श बनाता है।
पीसीबीए और घटकों सहित 143.4 मिमी से 228.9 मिमी के एक कॉम्पैक्ट बाहरी आकार और 4.45 मिमी की कुल मोटाई के साथ डिज़ाइन किया गया, मॉड्यूल हल्का और पतला है, जो एम्बेडेड सिस्टम और पोर्टेबल उपकरणों के लिए उपयुक्त है। मजबूत निर्माण में ग्लास सेंसर, एससीए और फोम पैडिंग जैसी परतें शामिल हैं जो स्थायित्व और विश्वसनीय स्पर्श संवेदनशीलता सुनिश्चित करती हैं।
|
विशेषताएँ:
कॉम्पैक्ट और स्लिम आउटलाइन आयाम
CH101WX05C-CT मॉड्यूल में 143.4 मिमी चौड़ाई, 228.9 मिमी ऊंचाई और पीसीबीए और घटकों सहित 4.45 मिमी की कुल मोटाई का एक कॉम्पैक्ट बाहरी आकार है। यह पतला प्रोफाइल इसे अंतरिक्ष-बाधित अनुप्रयोगों जैसे पोर्टेबल उपकरणों और एम्बेडेड सिस्टम में एकीकरण के लिए उपयुक्त बनाता है जहां थोक को कम करना आवश्यक है।
उच्च-रिज़ॉल्यूशन डिस्प्ले
यह डिस्प्ले मॉड्यूल 800 (RGB) x 1280 पिक्सेल का रिज़ॉल्यूशन प्रदान करता है, जो स्पष्ट और विस्तृत छवियां प्रदान करता है। पिक्सेल व्यवस्था ज्वलंत रंग प्रतिनिधित्व और तेज दृश्यों को सुनिश्चित करती है, जो चिकित्सा उपकरणों और औद्योगिक नियंत्रण पैनल जैसे सटीक छवि प्रतिपादन की आवश्यकता वाले अनुप्रयोगों के लिए फायदेमंद है।
बहुमुखी इंटरफ़ेस समर्थन
एक HDMI इंटरफ़ेस बोर्ड और एक USB-संचालित कैपेसिटिव टच पैनल से लैस, CH101WX05C-CT विंडोज, लिनक्स, मैक ओएस और रास्पबेरी पाई सहित विभिन्न ऑपरेटिंग सिस्टम के साथ आसान कनेक्टिविटी का समर्थन करता है। HDMI इंटरफ़ेस उच्च-गुणवत्ता वाले वीडियो ट्रांसमिशन की अनुमति देता है, जबकि USB इंटरफ़ेस टच पैनल एकीकरण और बिजली आपूर्ति प्रबंधन को सरल बनाता है।
विस्तृत देखने का कोण
मॉड्यूल सभी दिशाओं (ऊपर, नीचे, बाएं, दाएं) में 80-डिग्री देखने के कोण के साथ एक सुसंगत देखने का अनुभव प्रदान करता है। यह विस्तृत देखने का कोण सुनिश्चित करता है कि डिस्प्ले ऑफ-सेंटर पोजीशन से देखने पर भी अच्छी रंग सटीकता और कंट्रास्ट बनाए रखता है, जो सहयोगी वातावरण और बहु-उपयोगकर्ता अनुप्रयोगों के लिए महत्वपूर्ण है।
तकनीकी पैरामीटर:
| टीएफटी सक्रिय क्षेत्र का आकार | 135.36 x 216.576 मिमी |
| टच पैनल इंटरफ़ेस | USB |
| टच प्रकार | कैपेसिटिव टच |
| मॉड्यूल प्रकार | 10.1" TFT + CTP + HDMI ड्राइवर बोर्ड |
| देखने की दिशा | 80/80/80/80 |
| रिज़ॉल्यूशन | 800 x 1280 डॉट्स |
| डिस्प्ले का आकार | 143.4 x 228.9 x 2.6 मिमी |
| टीएफटी डॉट्स पिच | 0.1692 x 0.1692 मिमी |
| HDMI बोर्ड का आकार | 46 x 50 x 5 मिमी |
| बैकलाइट प्रकार | सफेद एलईडी |
अनुकूलन:
CH101WX05C-CT डिस्प्ले मॉड्यूल TFT LCD उद्योग में विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए तैयार एक लचीला अनुकूलन प्रक्रिया प्रदान करता है। अनुकूलन खरीदार की एप्लिकेशन आवश्यकताओं को समझने से शुरू होता है, जिसमें वांछित डिस्प्ले आकार, रिज़ॉल्यूशन, इंटरफ़ेस प्रकार और पर्यावरणीय स्थितियां शामिल हैं। 800x1280 पिक्सेल के रिज़ॉल्यूशन वाले इस 10.1-इंच IPS पैनल के लिए, ग्राहक प्रदर्शन और एकीकरण को अनुकूलित करने के लिए कई प्रमुख क्षेत्रों में संशोधन का अनुरोध कर सकते हैं।
एक सामान्य अनुकूलन पहलू मॉड्यूल के यांत्रिक आयामों और बाहरी आकार को अद्वितीय डिवाइस बाड़ों या बढ़ते बाधाओं में फिट करने के लिए समायोजित करना है। CH101WX05C-CT का पतला प्रोफाइल और कॉम्पैक्ट आकार ग्लास लेंस और टच पैनल परतों की मोटाई या आकार को संशोधित करके और अनुकूलित किया जा सकता है। यह औद्योगिक नियंत्रण पैनल, चिकित्सा उपकरणों या वाहन-माउंटेड सिस्टम जैसे उत्पादों में निर्बाध एकीकरण सुनिश्चित करता है जहां स्थान सीमित है।
इंटरफ़ेस अनुकूलन एक और महत्वपूर्ण क्षेत्र है। जबकि मानक मॉड्यूल में एक HDMI इंटरफ़ेस और USB-संचालित कैपेसिटिव टच पैनल शामिल है, ग्राहकों को अपने हार्डवेयर इकोसिस्टम के आधार पर MIPI, RGB या LVDS जैसे वैकल्पिक इंटरफ़ेस कॉन्फ़िगरेशन की आवश्यकता हो सकती है। Chenghao Optoelectronic विशिष्ट नियंत्रक बोर्डों या ऑपरेटिंग सिस्टम से मेल खाने के लिए LCD इंटरफ़ेस और टच पैनल इंटरफ़ेस को परिभाषित या पुन: डिज़ाइन करने का समर्थन करता है, जिससे संगतता बढ़ती है और विकास का समय कम होता है।
विभिन्न प्रकाश वातावरण के अनुरूप बैकलाइट चमक और रंग अंशांकन को भी अनुकूलित किया जा सकता है। 300 cd/m² चमक के साथ CH101WX05C-CT का सफेद एलईडी बैकलाइट बाहरी या उच्च परिवेश प्रकाश स्थितियों के लिए ऊपर की ओर समायोजित किया जा सकता है या बैटरी से चलने वाले उपकरणों में बिजली बचाने के लिए ट्यून किया जा सकता है। इसके अतिरिक्त, मल्टी-टच समर्थन, टच फीडबैक और एंटी-ग्लेयर कोटिंग जैसी टच पैनल सुविधाओं को एप्लिकेशन परिदृश्यों के आधार पर उपयोगकर्ता अनुभव को बेहतर बनाने के लिए अनुकूलित किया जा सकता है।
अनुकूलन प्रक्रिया में आमतौर पर Chenghao की इंजीनियरिंग टीम और ग्राहक के बीच घनिष्ठ सहयोग शामिल होता है। प्रारंभिक आवश्यकताओं को एकत्र करने के बाद, प्रोटोटाइप विकसित और परीक्षण किए जाते हैं ताकि यह सुनिश्चित किया जा सके कि सभी विनिर्देशों को पूरा किया गया है। यह पुनरावृत्त प्रक्रिया किसी भी तकनीकी चुनौतियों का समाधान करने में मदद करती है और यह सुनिश्चित करती है कि अंतिम उत्पाद ग्राहक की कार्यात्मक और सौंदर्य संबंधी मांगों के साथ पूरी तरह से संरेखित हो। Chenghao की वन-स्टॉप समाधान प्रदान करने की क्षमता—डिजाइन और प्रोटोटाइपिंग से लेकर बड़े पैमाने पर उत्पादन तक—CH101WX05C-CT को अनुकूलित TFT LCD अनुप्रयोगों के लिए एक बहुमुखी विकल्प बनाती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: TFT LCD कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?
A1: TFT LCD कैपेसिटिव टचस्क्रीन का मॉडल नंबर CH101WX05C-CT है।
Q2: क्या इस उत्पाद में कोई प्रमाणन है?
A2: हाँ, Chenghao Optoelectronic से TFT LCD कैपेसिटिव टचस्क्रीन CE, RoHS और FCC के साथ प्रमाणित है।
Q3: क्या इस उत्पाद के लिए न्यूनतम ऑर्डर मात्रा है?
A3: नहीं, इस उत्पाद के लिए कोई न्यूनतम ऑर्डर मात्रा (कोई MOQ नहीं) नहीं है।
Q4: उत्पाद को शिपिंग के लिए कैसे पैक किया जाता है?
A4: सभी उत्पादों को सुरक्षा सुनिश्चित करने के लिए सुरक्षित रूप से पैक किया जाता है। छोटे आकार के उत्पादों को ट्रे + कार्टन का उपयोग करके पैक किया जाता है, जबकि बड़े आकार फोम स्लॉट + कार्टन का उपयोग करते हैं। पैकेजिंग को ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
Q5: विशिष्ट डिलीवरी समय और भुगतान शर्तें क्या हैं?
A5: डिलीवरी का समय आमतौर पर 3 से 7 दिन का होता है। भुगतान शर्तों में टीटी (टेलीग्राफिक ट्रांसफर) या अन्य सहमत तरीके शामिल हैं।
Q6: इस उत्पाद के लिए Chenghao Optoelectronic की आपूर्ति क्षमता क्या है?
A6: Chenghao Optoelectronic के पास इस TFT LCD कैपेसिटिव टचस्क्रीन के लिए प्रति माह 20,000,000 टुकड़ों की आपूर्ति क्षमता है।
