10.1 इंच औद्योगिक टचस्क्रीन 800x1280 कलर टीएफटी मॉड्यूल HDMI ड्राइवर बोर्ड के साथ

उत्पाद विवरण:

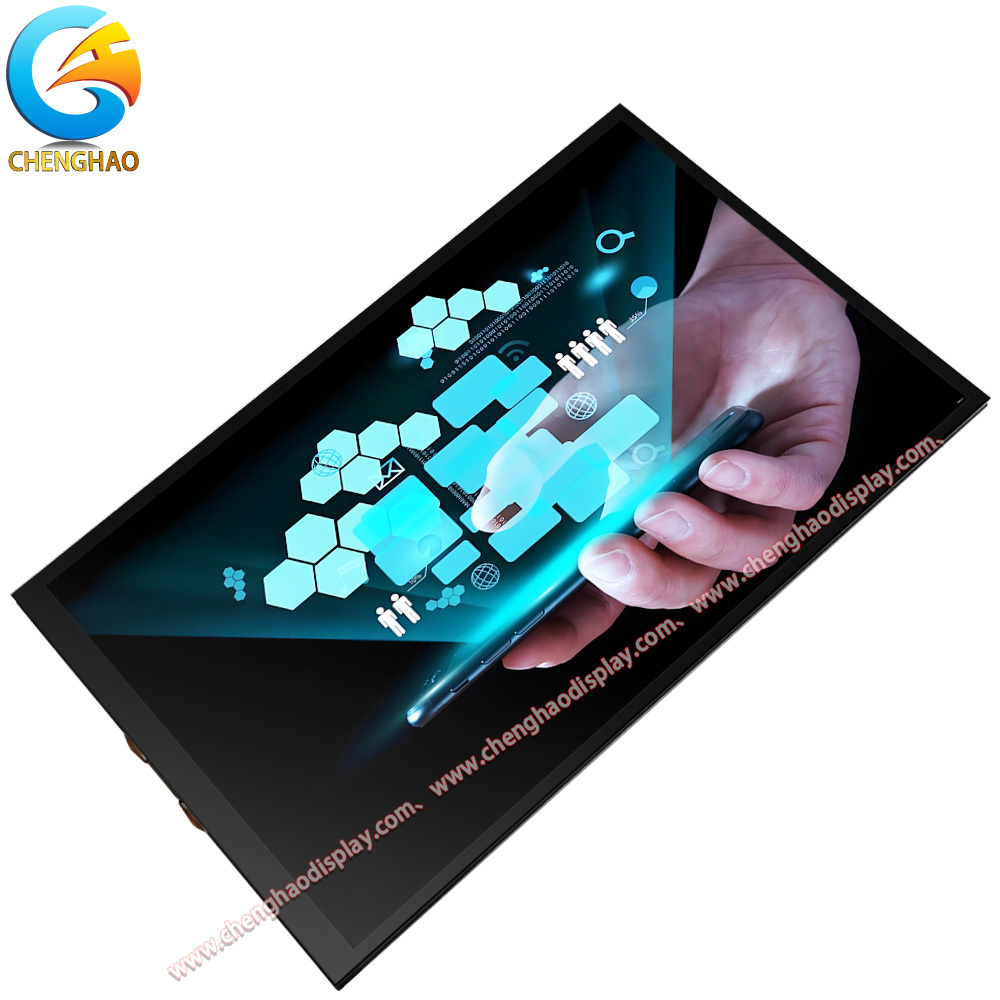

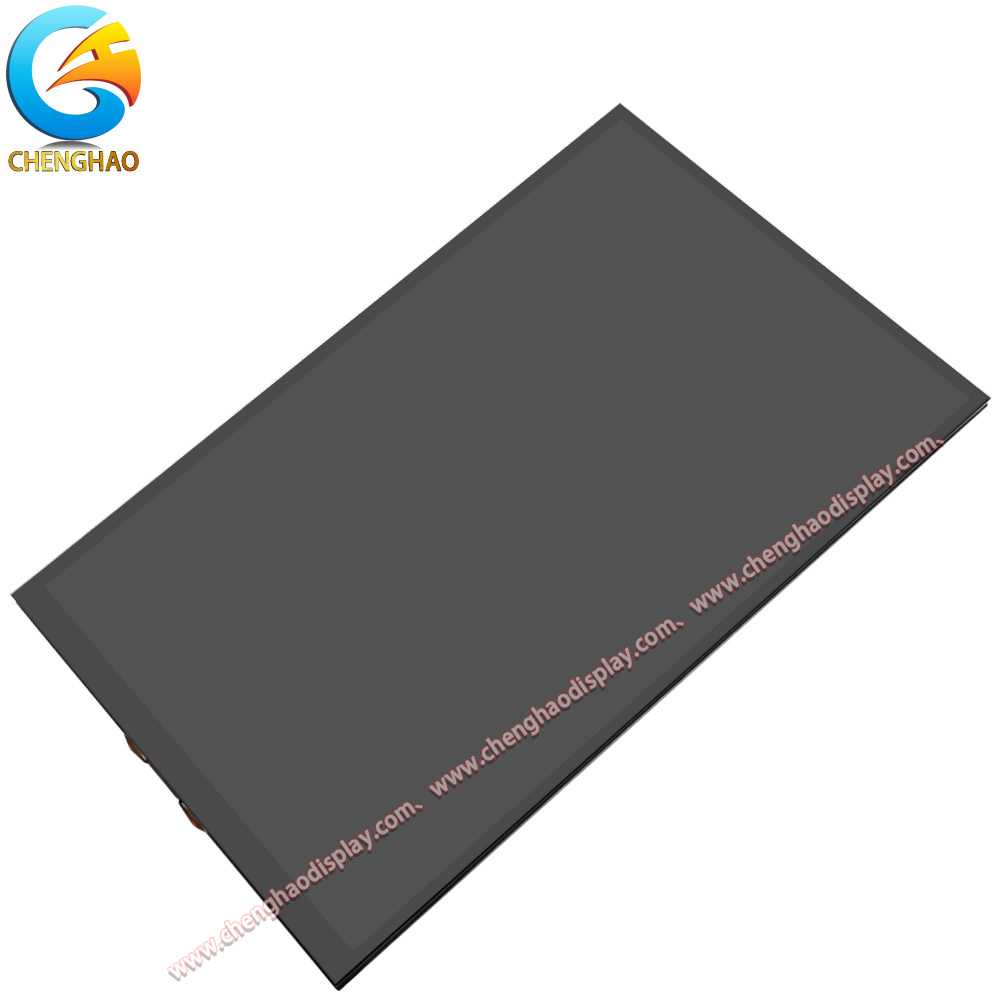

CH101WX05C-CT एक 10.1-इंच का TFT LCD मॉड्यूल है जिसे IPS (इन-प्लेन स्विचिंग) तकनीक के साथ विश्वसनीय दृश्य प्रदर्शन देने के लिए डिज़ाइन किया गया है, जो सभी दिशाओं में 80 डिग्री के व्यापक देखने के कोण और सुसंगत रंग प्रजनन सुनिश्चित करता है। यह डिस्प्ले मॉड्यूल 800x1280 पिक्सेल का रिज़ॉल्यूशन प्रदान करता है, जो विस्तृत दृश्य आउटपुट की आवश्यकता वाले विभिन्न अनुप्रयोगों के लिए उपयुक्त स्पष्ट और तीक्ष्ण चित्र प्रदान करता है। ट्रांसमिसिव डिस्प्ले मोड को सामान्य रूप से काले बैकग्राउंड के साथ मिलाने से कंट्रास्ट बढ़ता है, जिससे स्क्रीन विभिन्न प्रकाश स्थितियों में पठनीय हो जाती है।

CH101WX05C-CT का एक प्रमुख पहलू 1.1 मिमी की ग्लास लेंस मोटाई के साथ कैपेसिटिव टच पैनल का एकीकरण है। टच पैनल मल्टी-टच इनपुट का समर्थन करता है, जो सहज और प्रतिक्रियाशील उपयोगकर्ता इंटरैक्शन को सक्षम बनाता है। टच कार्यक्षमता USB (DC 5V) के माध्यम से संचालित होती है, जो कनेक्टिविटी और पावर प्रबंधन को सरल बनाती है, जिससे यह विंडोज, लिनक्स, macOS और रास्पबेरी पाई प्लेटफार्मों सहित उपकरणों और ऑपरेटिंग सिस्टम की एक विस्तृत श्रृंखला के साथ संगत हो जाता है। मॉड्यूल की बैकलाइट प्रणाली सफेद एलईडी का उपयोग करती है जो 300 cd/m² की चमक प्रदान करती है, जो इनडोर वातावरण के लिए पर्याप्त है और विशिष्ट चमक आवश्यकताओं को पूरा करने के लिए अनुकूलित की जा सकती है। 0.1692 मिमी का TFT डॉट पिच महीन पिक्सेल घनत्व सुनिश्चित करता है, जो डिस्प्ले की विस्तृत ग्राफिक्स और टेक्स्ट को स्पष्ट रूप से प्रस्तुत करने की क्षमता में योगदान देता है। सक्रिय डिस्प्ले क्षेत्र 135.36 मिमी से 216.576 मिमी मापता है, जो उपयोगकर्ता इंटरफेस और मल्टीमीडिया सामग्री के लिए पर्याप्त स्थान प्रदान करता है। भौतिक डिजाइन के संदर्भ में, CH101WX05C-CT PCBA और घटकों सहित 4.45 मिमी की कुल मोटाई के साथ एक पतला प्रोफाइल बनाए रखता है। मॉड्यूल के बाहरी आयाम 143.4 मिमी चौड़ाई और 228.9 मिमी ऊंचाई में हैं, जो कॉम्पैक्ट उपकरणों में एकीकरण के लिए उपयुक्त है जहां स्थान दक्षता महत्वपूर्ण है। मजबूत निर्माण में ग्लास सेंसर, SCA (स्पेसर्स और कवर एडहेसिव), और फोम पैडिंग जैसी कई परतें शामिल हैं, जो एक साथ स्थायित्व को बढ़ाते हैं और स्पर्श संवेदनशीलता को बनाए रखते हैं।

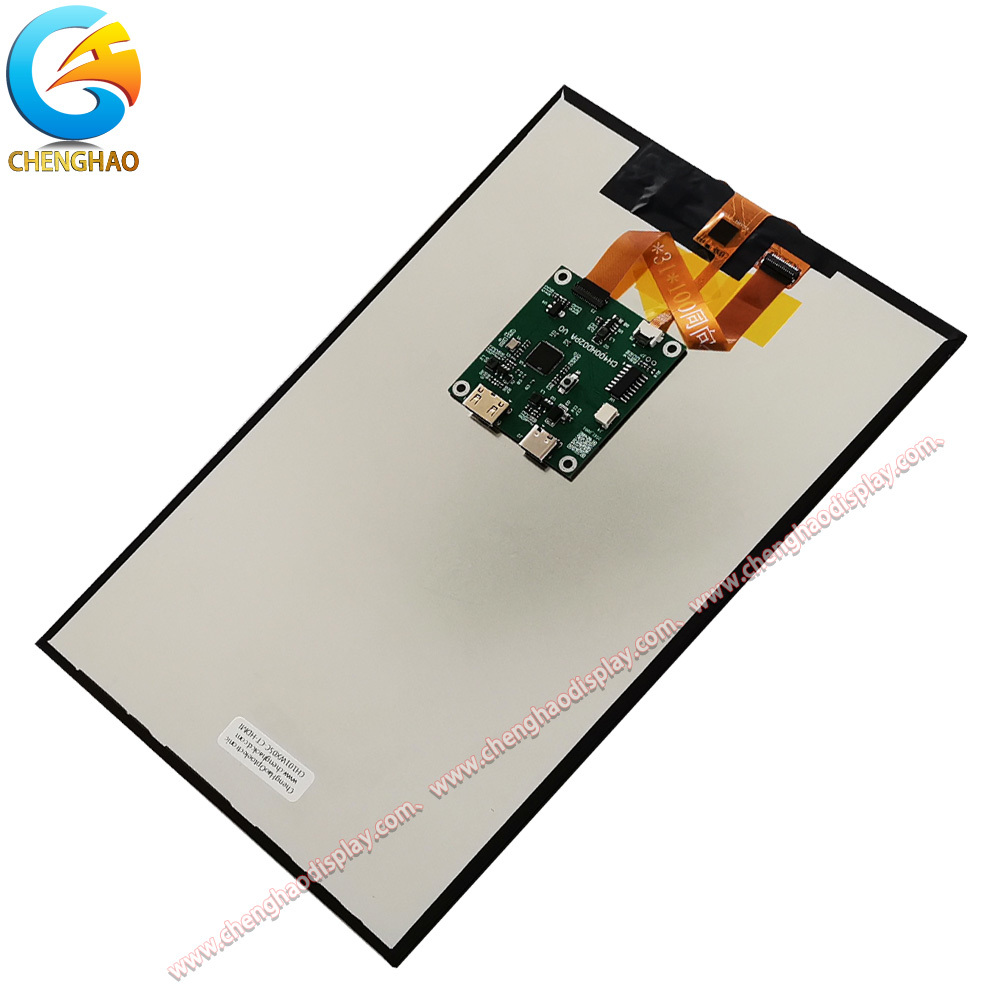

कनेक्टिविटी को 46 मिमी से 50 मिमी से 5 मिमी आकार के HDMI इंटरफेस बोर्ड के माध्यम से सुगम बनाया गया है, जो उच्च गुणवत्ता वाले वीडियो ट्रांसमिशन का समर्थन करता है। यह इंटरफेस, USB टच पैनल कनेक्शन के साथ मिलकर, विभिन्न एम्बेडेड सिस्टम, औद्योगिक उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स में निर्बाध एकीकरण की अनुमति देता है। मॉड्यूल की कई ऑपरेटिंग सिस्टम के साथ संगतता इसकी एप्लिकेशन गुंजाइश को और व्यापक बनाती है।

कुल मिलाकर, CH101WX05C-CT एक बहुमुखी डिस्प्ले समाधान है जिसे औद्योगिक नियंत्रण, चिकित्सा उपकरण, ऑटोमोटिव डिस्प्ले, स्मार्ट होम सिस्टम और IoT उपकरणों जैसे उद्योगों के लिए डिज़ाइन किया गया है। उच्च-रिज़ॉल्यूशन विज़ुअल्स, प्रतिक्रियाशील कैपेसिटिव टच और लचीले इंटरफेस विकल्पों का संयोजन इसे एक विश्वसनीय और अनुकूलन योग्य TFT LCD मॉड्यूल की तलाश करने वाले डेवलपर्स के लिए एक व्यावहारिक विकल्प बनाता है।

विशेषताएँ:

सटीक बाहरी आयाम
CH101WX05C-CT मॉड्यूल में सटीक बाहरी आयाम हैं जो 143.4 मिमी चौड़ाई, 228.9 मिमी ऊंचाई और PCBA और घटकों सहित 4.45 मिमी की अधिकतम मोटाई मापते हैं। यह सावधानीपूर्वक आयाम पोर्टेबल इलेक्ट्रॉनिक्स और एम्बेडेड सिस्टम जैसे उपकरणों में एकीकरण का समर्थन करता है जहां स्थान अनुकूलन महत्वपूर्ण है।

उच्च-परिभाषा रिज़ॉल्यूशन
यह डिस्प्ले 800 (RGB) × 1280 पिक्सेल का रिज़ॉल्यूशन प्रदान करता है, जो विस्तृत और तीक्ष्ण छवि प्रस्तुति सुनिश्चित करता है। पिक्सेल घनत्व टेक्स्ट और ग्राफिक्स की स्पष्ट प्रस्तुति का समर्थन करता है, जिससे यह चिकित्सा उपकरणों और औद्योगिक इंटरफेस सहित उच्च दृश्य स्पष्टता की मांग करने वाले अनुप्रयोगों के लिए उपयुक्त है।

HDMI LCD इंटरफ़ेस
CH101WX05C-CT वीडियो इनपुट के लिए एक HDMI इंटरफ़ेस का उपयोग करता है, जो उच्च गुणवत्ता वाले डिजिटल सिग्नल ट्रांसमिशन की सुविधा प्रदान करता है। यह इंटरफ़ेस आधुनिक कंप्यूटिंग प्लेटफार्मों और एम्बेडेड सिस्टम के साथ व्यापक रूप से संगत है, जो सीधे कनेक्शन की अनुमति देता है और एनालॉग इंटरफेस की तुलना में सिग्नल डिग्रेडेशन को कम करता है।

वाइड व्यूइंग एंगल
सभी दिशाओं (ऊपर, नीचे, बाएं, दाएं) में 80-डिग्री देखने के कोण की विशेषता, डिस्प्ले ऑफ-एक्सिस देखने पर भी सुसंगत रंग और चमक बनाए रखता है। यह विशेषता सहयोगी वातावरण या मल्टी-यूज़र डिस्प्ले के लिए आवश्यक है जहां विभिन्न कोणों से स्क्रीन की दृश्यता आवश्यक है।

कैपेसिटिव टच कार्यक्षमता
एक कैपेसिटिव टच पैनल से लैस, मॉड्यूल मल्टी-टच जेस्चर का समर्थन करता है और प्रतिक्रियाशील टच संवेदनशीलता प्रदान करता है। टच पैनल USB (DC 5V) के माध्यम से संचालित होता है, जो एकीकरण को सरल बनाता है और विंडोज, लिनक्स और macOS सहित विभिन्न प्रकार के ऑपरेटिंग सिस्टम के साथ संगतता सुनिश्चित करता है।

तकनीकी पैरामीटर:

अनुप्रयोग:

औद्योगिक नियंत्रण
औद्योगिक नियंत्रण प्रणालियों में, CH101WX05C-CT मॉड्यूल को अक्सर ऑपरेटर पैनल और मानव-मशीन इंटरफेस (HMIs) में एकीकृत किया जाता है। 800x1280 पिक्सेल के रिज़ॉल्यूशन के साथ इसका 10.1-इंच IPS डिस्प्ले प्रक्रिया मापदंडों, सिस्टम स्थितियों और नियंत्रण मेनू का स्पष्ट दृश्य प्रदान करता है। व्यापक 80-डिग्री देखने का कोण यह सुनिश्चित करता है कि कई ऑपरेटर विकृति या रंग बदलाव के बिना एक साथ स्क्रीन देख सकें। कैपेसिटिव टच पैनल सहज नियंत्रण इनपुट की अनुमति देता है, जिससे ऑपरेटर जटिल औद्योगिक सॉफ़्टवेयर को कुशलता से नेविगेट कर सकते हैं। HDMI इंटरफ़ेस औद्योगिक नियंत्रकों और एम्बेडेड सिस्टम से कनेक्शन को सरल बनाता है, जिससे यह फैक्ट्री ऑटोमेशन और निगरानी उपकरणों के लिए एक विश्वसनीय विकल्प बन जाता है।

स्मार्ट होम
स्मार्ट होम अनुप्रयोगों में, CH101WX05C-CT स्मार्ट थर्मोस्टैट, सुरक्षा पैनल और होम ऑटोमेशन हब जैसे उपकरणों के लिए एक केंद्रीय नियंत्रण डिस्प्ले के रूप में कार्य करता है। इसका कॉम्पैक्ट आकार और पतला प्रोफाइल इसे दीवार पर लगे नियंत्रण इकाइयों में निर्बाध रूप से एम्बेड करने की अनुमति देता है। कैपेसिटिव मल्टी-टच कार्यक्षमता प्रकाश व्यवस्था, तापमान या सुरक्षा सेटिंग्स को समायोजित करने के लिए जेस्चर-आधारित कमांड का समर्थन करती है, जिससे उपयोगकर्ता अनुभव में वृद्धि होती है। मॉड्यूल की कई ऑपरेटिंग सिस्टम, जिसमें लिनक्स और रास्पबेरी पाई शामिल हैं, के साथ संगतता लोकप्रिय स्मार्ट होम प्लेटफार्मों के साथ एकीकरण की सुविधा प्रदान करती है। 300 cd/m² की मध्यम चमक इनडोर वातावरण के लिए उपयुक्त है, जो अत्यधिक बिजली की खपत के बिना आरामदायक देखने को सुनिश्चित करती है।

चिकित्सा उपकरण
चिकित्सा उपकरणों में, CH101WX05C-CT का उपयोग रोगी निगरानी प्रणालियों, नैदानिक उपकरणों और पोर्टेबल स्वास्थ्य उपकरणों जैसे उपकरणों में किया जाता है। उच्च रिज़ॉल्यूशन और IPS तकनीक सटीक और सुसंगत रंग प्रजनन प्रदान करती है, जो महत्वपूर्ण संकेतों और चिकित्सा इमेजिंग को स्पष्ट रूप से प्रदर्शित करने के लिए महत्वपूर्ण है। कैपेसिटिव टच पैनल स्वास्थ्य सेवा पेशेवरों को डिवाइस के साथ आसानी से बातचीत करने की अनुमति देता है, जिससे वर्कफ़्लो दक्षता में सुधार होता है। मॉड्यूल का मजबूत निर्माण और व्यापक तापमान सीमा के तहत विश्वसनीय प्रदर्शन इसे नैदानिक वातावरण के लिए उपयुक्त बनाता है। इसका HDMI इंटरफ़ेस विभिन्न चिकित्सा-ग्रेड कंप्यूटिंग प्लेटफार्मों के साथ निर्बाध कनेक्टिविटी का समर्थन करता है, जो सुचारू डेटा विज़ुअलाइज़ेशन और नियंत्रण सुनिश्चित करता है।

सामान्य प्रश्न:

Q1: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक TFT LCD कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल नंबर CH101WX05C-CT है।

Q2: क्या इस टचस्क्रीन में कोई प्रमाणपत्र हैं?

A2: हाँ, उत्पाद CE, RoHS और FCC के साथ प्रमाणित है।

Q3: क्या इस उत्पाद के लिए न्यूनतम ऑर्डर मात्रा (MOQ) की आवश्यकता है?

A3: नहीं, CH101WX05C-CT टचस्क्रीन के लिए कोई न्यूनतम ऑर्डर मात्रा नहीं है।

Q4: डिलीवरी के दौरान सुरक्षा सुनिश्चित करने के लिए उत्पाद को कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षित रूप से पैक किया जाता है। छोटे आकारों के लिए, हम ट्रे प्लस कार्टन पैकेजिंग का उपयोग करते हैं; बड़े आकारों के लिए, फोम स्लॉट प्लस कार्टन का उपयोग किया जाता है। हम ग्राहकों की आवश्यकताओं के अनुसार पैकेजिंग भी डिज़ाइन कर सकते हैं।

Q5: इस टचस्क्रीन के लिए विशिष्ट डिलीवरी समय क्या है?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों तक होता है।

Q6: इस उत्पाद को खरीदने के लिए कौन से भुगतान शर्तें स्वीकार की जाती हैं?

A6: भुगतान TT (टेलीग्राफिक ट्रांसफर) या अन्य सहमत विधियों के माध्यम से किया जा सकता है।

Q7: इस टचस्क्रीन के लिए चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की आपूर्ति क्षमता क्या है?

A7: आपूर्ति क्षमता प्रति माह 20,000,000 टुकड़े तक है।
