10.1 इंच HDMI एलसीडी डिस्प्ले 1280x800 IPS TFT मॉड्यूल विंडोज, लिनक्स, रास्पबेरी पाई, मैक ओएस सिस्टम का समर्थन करता है

उत्पाद का वर्णन:

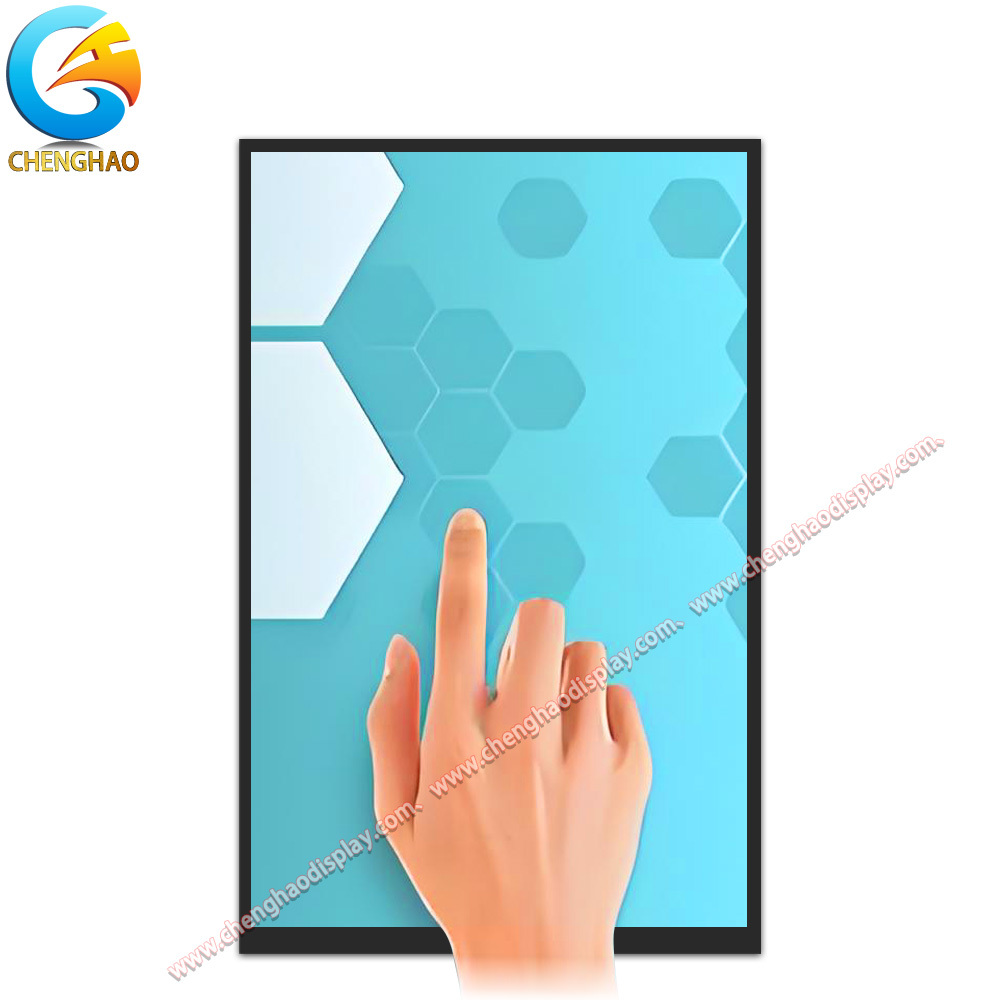

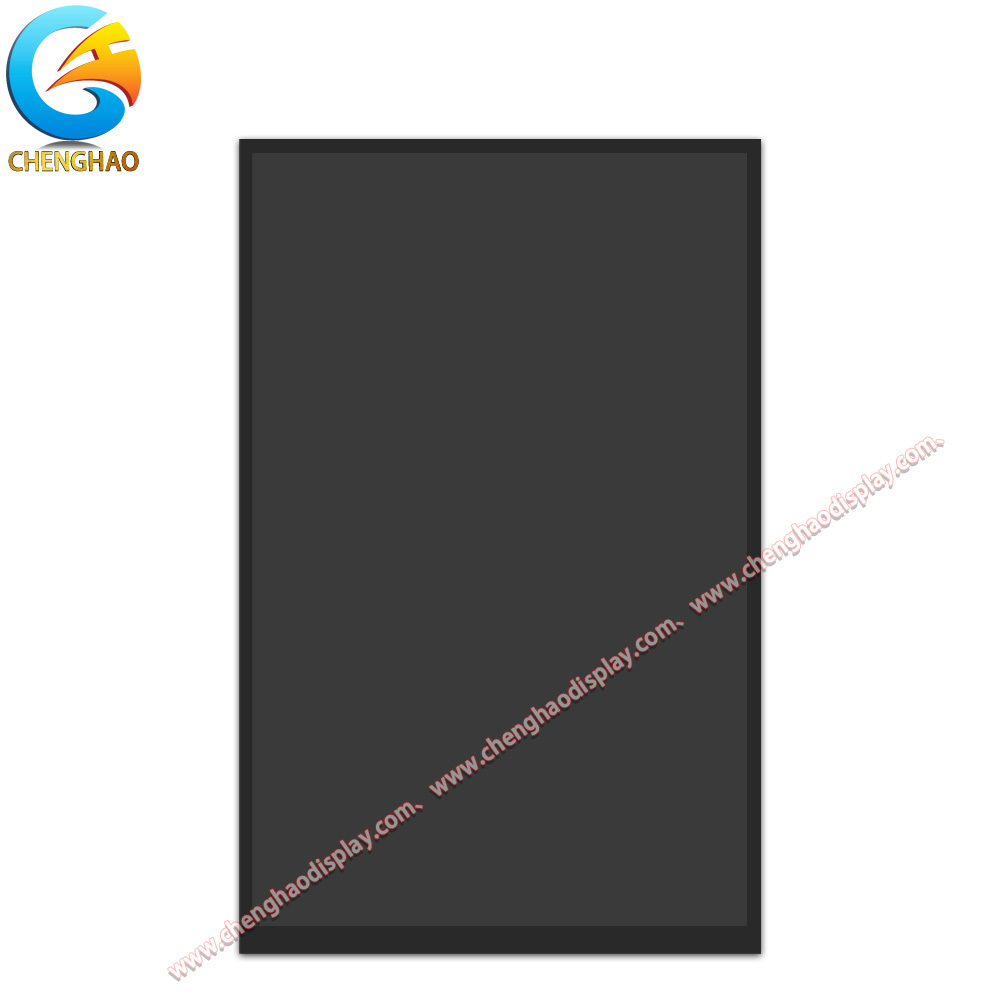

CH101WX05C-CT एक 10.1 इंच का TFT एलसीडी डिस्प्ले मॉड्यूल है जो आकार, रिज़ॉल्यूशन और इंटरफ़ेस विकल्पों के संतुलित संयोजन के साथ विविध अनुप्रयोग आवश्यकताओं को पूरा करता है।800x1280 पिक्सेल के संकल्प के साथ, यह औद्योगिक, चिकित्सा और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों के लिए उपयुक्त स्पष्ट और विस्तृत छवियां प्रदान करता है।आईपीएस पैनल तकनीक क्षैतिज और ऊर्ध्वाधर दोनों दिशाओं में 80 डिग्री का व्यापक देखने का कोण सुनिश्चित करती है, पक्ष से देखने पर भी रंग और विपरीत स्थिर रहता है। मॉड्यूल में एक टिकाऊ 1.1 मिमी मोटी ग्लास कैपेसिटिव टचस्क्रीन शामिल है, जिसे यूएसबी (डीसी 5 वी) के माध्यम से संचालित किया जाता है, और पांच-बिंदु टच सेंसिंग का समर्थन करता है।डिस्प्ले में 300 सीडी/एम2 की चमक के साथ सफेद एलईडी बैकलिटिंग का उपयोग किया जाता है, इनडोर वातावरण के लिए उपयुक्त है, चमक और बिजली की खपत को संतुलित करता है।

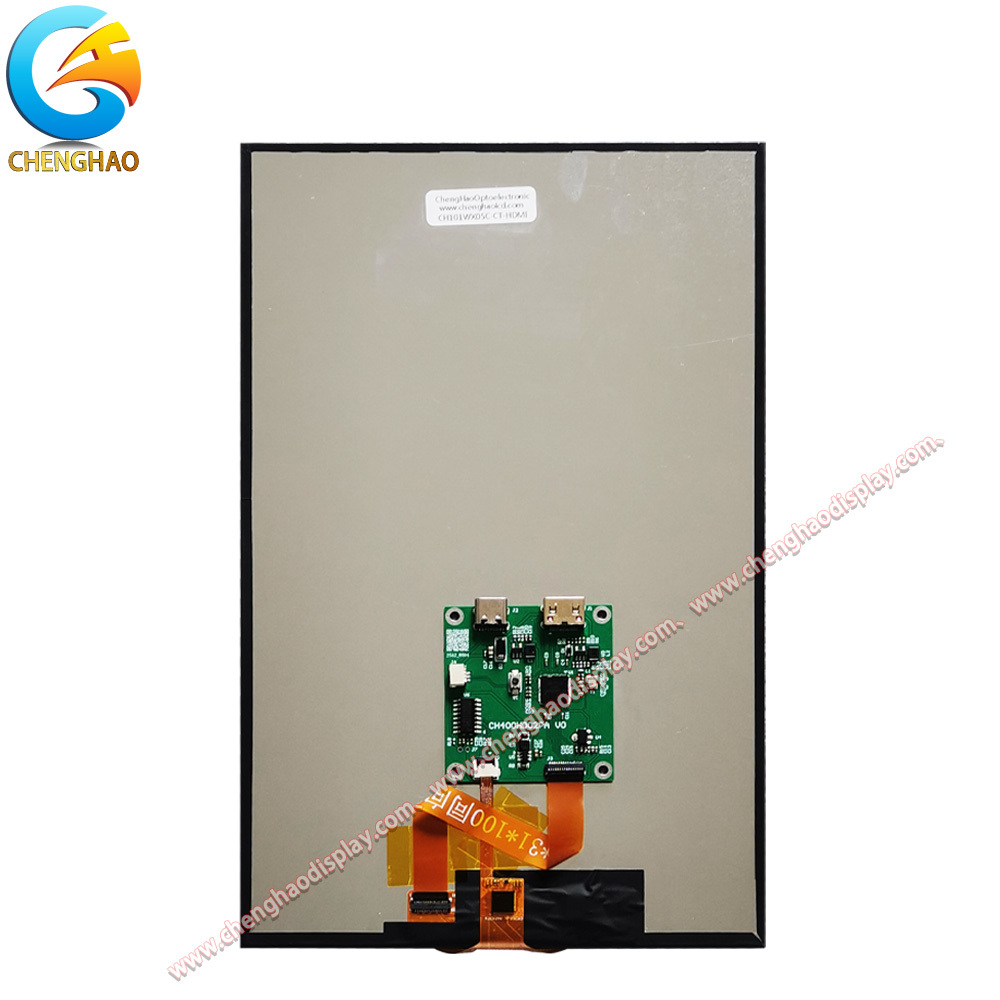

		CH101WX05C-CT आधुनिक डिजिटल उपकरणों और एम्बेडेड सिस्टम के लिए आसान कनेक्शन के लिए एक 46×50×5 मिमी एचडीएमआई इंटरफ़ेस बोर्ड से लैस है, जो विंडोज, लिनक्स जैसे प्लेटफार्मों पर प्रत्यक्ष उपयोग का समर्थन करता है,मैकओएस, और रास्पबेरी पाई. 143.4 मिमी × 228.9 मिमी की कुल मोटाई के साथ 4.45 मिमी (पीसीबीए और घटकों सहित), यह पतले और हल्के डिस्प्ले समाधान की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है। मॉड्यूल संरचना में स्थायित्व और स्पर्श संवेदनशीलता सुनिश्चित करने के लिए एक ग्लास सेंसर, एससीए और फोम बफर परत शामिल है। इसका मजबूत डिजाइन व्यापक तापमान सीमा पर स्थिर प्रदर्शन का समर्थन करता है,इसे औद्योगिक नियंत्रण के लिए उपयुक्त बनाना, स्मार्ट होम, चिकित्सा उपकरण और ऑटोमोबाइल अनुप्रयोग।

कुल मिलाकर, CH101WX05C-CT प्रदर्शन, बहुमुखी प्रतिभा और एकीकरण की आसानी को संतुलित करता है, जिससे यह अनुकूलन योग्य और विश्वसनीय टीएफटी एलसीडी मॉड्यूल की तलाश करने वाले डेवलपर्स के लिए एक व्यावहारिक विकल्प बन जाता है।

विशेषताएं:

एकीकृत एचडीएमआई और यूएसबी इंटरफ़ेस
CH101WX05C-CT मॉड्यूल में वीडियो इनपुट के लिए एक एचडीएमआई इंटरफेस और कैपेसिटिव टच पैनल को पावर देने के लिए एक यूएसबी इंटरफेस है।यह संयोजन विभिन्न उपकरणों और ऑपरेटिंग सिस्टम जैसे विंडोज के लिए आसान कनेक्शन की अनुमति देता है, लिनक्स, मैकओएस और रास्पबेरी पाई, संगतता में सुधार और सिस्टम एकीकरण को सरल बनाना।

सफेद एलईडी बैकलाइट के साथ उच्च चमक
एक सफेद एलईडी बैकलाइट से लैस, मॉड्यूल 300 cd/m2 की चमक प्रदान करता है। यह चमक का स्तर ऊर्जा दक्षता बनाए रखते हुए इनडोर वातावरण में स्पष्ट दृश्यता सुनिश्चित करता है,यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाने.

टिकाऊ बहुस्तरीय निर्माण
डिस्प्ले मॉड्यूल को कई परतों से बनाया गया है जिसमें 1.1 मिमी मोटी कांच का लेंस, एससीए (स्पेसर और कवर चिपकने वाला), कांच सेंसर और फोम पैडिंग शामिल हैं।यह स्तरित डिजाइन मॉड्यूल की स्थायित्व को बढ़ाता है और उपयोग के दौरान विश्वसनीय स्पर्श संवेदनशीलता बनाए रखता है.

स्लिम और कॉम्पैक्ट डिज़ाइन
केवल 4.45 मिमी (पीसीबीए और घटकों सहित) की कुल मोटाई और 143.4 मिमी द्वारा 228.9 मिमी के रूपरेखा आयामों के साथ, CH101WX05C-CT एक पतला और कॉम्पैक्ट फॉर्म कारक प्रदान करता है।यह इसे अंतरिक्ष-प्रतिबंधित उपकरणों और अनुप्रयोगों में एकीकरण के लिए आदर्श बनाता है जिसमें हल्के डिस्प्ले समाधान की आवश्यकता होती है.

तकनीकी मापदंडः

अनुकूलन:

CH101WX05C-CT डिस्प्ले मॉड्यूल TFT LCD उद्योग के भीतर विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलित व्यापक अनुकूलन विकल्प प्रदान करता है।अनुकूलन प्रक्रिया आम तौर पर ग्राहक की अनूठी अनुप्रयोग आवश्यकताओं को समझने के लिए एक विस्तृत परामर्श के साथ शुरू होती है, जिसमें वांछित डिस्प्ले आकार, रिज़ॉल्यूशन, इंटरफ़ेस प्रकार, टच कार्यक्षमता और पर्यावरणीय स्थितियां शामिल हैं।

एक प्रमुख अनुकूलन पहलू यांत्रिक डिजाइन है। ग्राहक मॉड्यूल के रूपरेखा आयामों, मोटाई में संशोधन का अनुरोध कर सकते हैं,या उनके उत्पाद केशों में निर्बाध एकीकरण सुनिश्चित करने के लिए माउंटिंग छेद की स्थितिउदाहरण के लिए, ग्लास लेंस की मोटाई या समग्र मॉड्यूल को पतले या कॉम्पैक्ट डिवाइस डिजाइनों के अनुरूप समायोजित किया जा सकता है। यह लचीलापन औद्योगिक नियंत्रण पैनलों में अनुप्रयोगों के लिए महत्वपूर्ण है,चिकित्सा उपकरण, या ऑटोमोबाइल डैशबोर्ड जहां स्थान की कमी आम है।

इंटरफेस अनुकूलन एक और महत्वपूर्ण क्षेत्र है। जबकि मानक CH101WX05C-CT एक एचडीएमआई इंटरफेस और यूएसबी संचालित क्षमता टच पैनल के साथ आता है,ग्राहकों को MIPI जैसे वैकल्पिक इंटरफ़ेस की आवश्यकता हो सकती हैचेंगहाओ ऑप्टोइलेक्ट्रॉनिक एलसीडी और टच पैनल इंटरफेस को फिर से परिभाषित करने का समर्थन करता है,विभिन्न नियंत्रक बोर्डों और ऑपरेटिंग सिस्टम के साथ संगतता को सक्षम करना, जो विकास समय को कम करता है और प्रणाली की स्थिरता को बढ़ाता है।

बैकलाइट और चमक समायोजन भी उपलब्ध हैं। The module’s white LED backlight with a default luminance of 300 cd/m² can be customized to higher brightness levels for outdoor or high ambient light environments or dimmed for power-saving in portable devicesइसके अतिरिक्त, ग्राहक चुनौतीपूर्ण प्रकाश स्थितियों में दृश्यता में सुधार के लिए विरोधी चमक कोटिंग या सूर्य के प्रकाश में पठनीय सुधार जैसी सुविधाओं को निर्दिष्ट कर सकते हैं।

टच पैनल अनुकूलन में विभिन्न टच प्रौद्योगिकियों के लिए विकल्प शामिल हैं, जैसे कैपेसिटिव या रेसिस्टिव,और टच सेंसर का डिज़ाइन एकल या बहु-टच इशारों का समर्थन करने के लिए अनुकूलित किया जा सकता हैटच पैनल इंटरफेस को ग्राहक की आवश्यकताओं के आधार पर I2C, SPI या USB में संशोधित किया जा सकता है, जिससे लक्ष्य प्रणाली के साथ सुचारू एकीकरण सुनिश्चित होता है।

अनुकूलन प्रक्रिया के दौरान, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहकों के साथ मिलकर काम करता है,यह सुनिश्चित करने के लिए प्रोटोटाइप विकास और पुनरावर्ती परीक्षण प्रदान करना कि अंतिम उत्पाद सभी कार्यात्मक और सौंदर्य विशेषताओं को पूरा करता हैयह एक-स्टॉप समाधान दृष्टिकोण ढ़ंग और प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक ग्राहकों को एक पूरी तरह से अनुकूलित टीएफटी एलसीडी मॉड्यूल प्राप्त करने में सक्षम बनाता है जो उनके विशिष्ट अनुप्रयोग आवश्यकताओं के लिए अनुकूलित है।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1: इस टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन का मॉडल नंबर क्या है?

A1: मॉडल संख्या CH101WX05C-CT है Chenghao Optoelectronic से।

Q2: क्या इस उत्पाद के पास कोई प्रमाण पत्र है?

A2: हाँ, TFT एलसीडी कैपेसिटिव टचस्क्रीन CE, RoHS और FCC के साथ प्रमाणित है।

Q3: क्या इस उत्पाद के लिए न्यूनतम आदेश मात्रा की आवश्यकता है?

A3: नहीं, इस उत्पाद के लिए कोई न्यूनतम आदेश मात्रा (कोई MOQ) नहीं है।

प्रश्न 4: वितरण के दौरान सुरक्षा सुनिश्चित करने के लिए उत्पाद को कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षित रखने के लिए उचित पैक किया जाता है। छोटे आकारों को ट्रे + कार्डबोर्ड का उपयोग करके पैक किया जाता है, जबकि बड़े आकार फोम स्लॉट + कार्डबोर्ड का उपयोग करते हैं।पैकेजिंग भी ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है.

Q5: इस टचस्क्रीन के आदेश के लिए विशिष्ट वितरण समय और भुगतान की शर्तें क्या हैं?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है। भुगतान की शर्तों में TT (टेलीग्राफिक ट्रांसफर) या अन्य सहमत तरीके शामिल हैं।

Q6: इस उत्पाद के लिए चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की आपूर्ति क्षमता क्या है?

A6: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक 20 तक आपूर्ति कर सकता है,000,000 टुकड़े प्रति माह।
