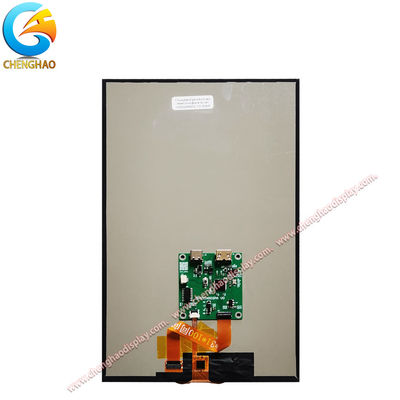

वाइड-टेम्प के लिए पीसीबी ड्राइवर बोर्ड के साथ एचडीएमआई टच एलसीडी स्क्रीन 10.1 इंच आईपीएस टीएफटी

उत्पाद का वर्णन:

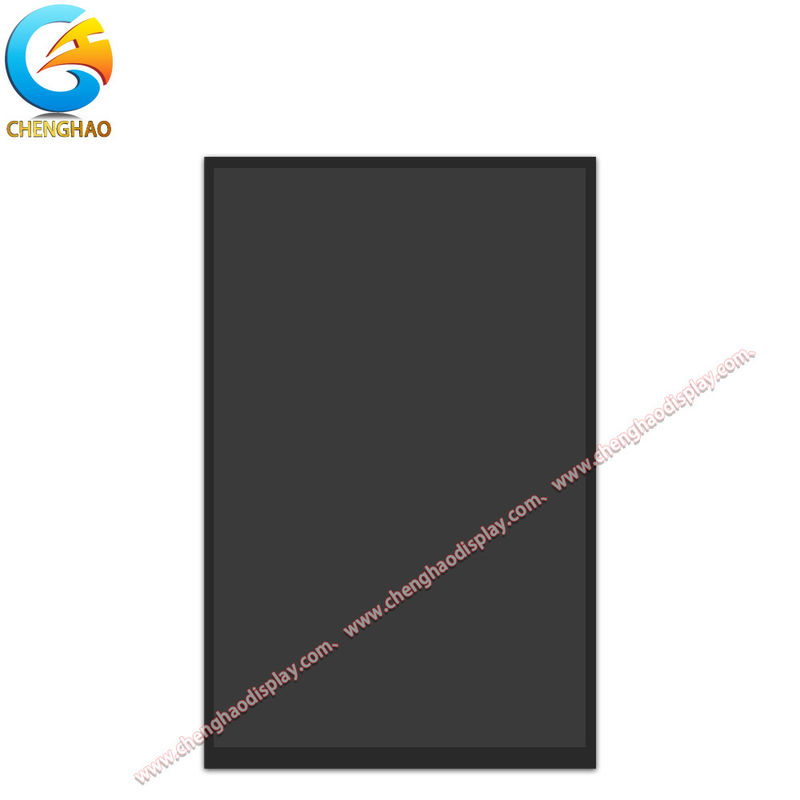

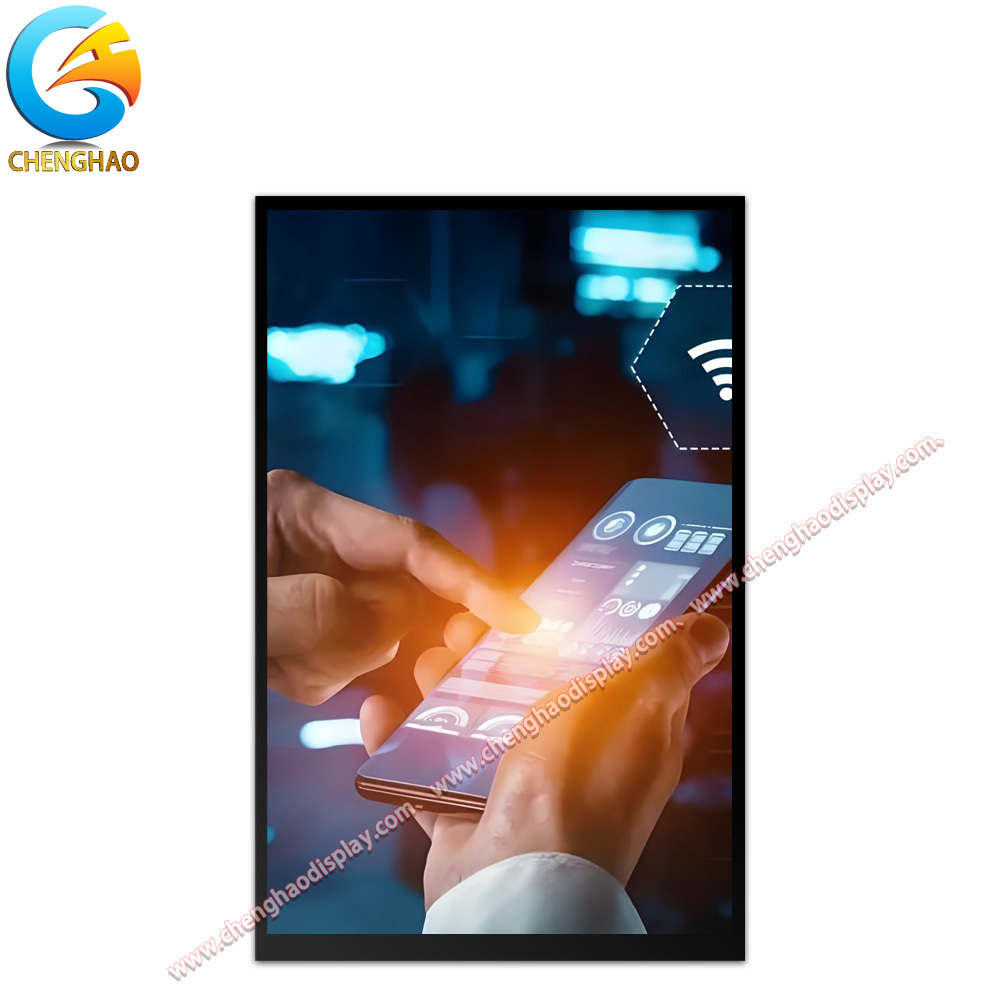

CH101WX05C-CT एक 10.1 इंच का TFT एलसीडी मॉड्यूल है जिसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक बहुमुखी डिस्प्ले समाधान प्रदान करने के लिए डिज़ाइन किया गया है। 800x1280 पिक्सल के रिज़ॉल्यूशन के साथ,यह संतुलित पिक्सेल घनत्व प्रदान करता है, स्पष्ट और तेज ग्राफिक्स और पाठ सुनिश्चित करता है।रंग स्थिरता में वृद्धि और क्षैतिज और ऊर्ध्वाधर में 80 डिग्री के एक व्यापक देखने के कोण प्रदान करता है, ऐसे वातावरण के लिए उपयुक्त है जहां कई उपयोगकर्ता रंग विकृत या चमक में गिरावट के बिना एक साथ स्क्रीन देख सकते हैं।

CH101WX05C-CT की एक महत्वपूर्ण विशेषता इसकी एकीकृत 1.1 मिमी मोटी ग्लास कैपेसिटिव टचस्क्रीन है, जो यूएसबी (डीसी 5 वी) के माध्यम से संचालित होती है, जो सहज और उत्तरदायी उपयोगकर्ता बातचीत के लिए मल्टी-टच का समर्थन करती है।मॉड्यूल में 300 cd/m2 की चमक के साथ सफेद एलईडी बैकलाइटिंग का उपयोग किया जाता है, इनडोर उपयोग के लिए उपयुक्त है, दृश्यता और बिजली की खपत को संतुलित करता है। 0.1692 मिमी का टीएफटी डॉट पिच प्रदर्शित सामग्री की स्पष्टता को बढ़ाता है,इसे सटीक दृश्य विवरण की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाना, जैसे चिकित्सा उपकरण, औद्योगिक नियंत्रण कक्ष और स्मार्ट होम इंटरफेस।

भौतिक डिजाइन के संदर्भ में, CH101WX05C-CT एक पतली और हल्के प्रोफ़ाइल को बनाए रखता है, जिसकी कुल मोटाई 4.45 मिमी (PCBA और घटकों सहित) और आयाम 143.4 मिमी चौड़े और 228 मिमी चौड़े हैं।9 मिमी ऊँचाई, अंतरिक्ष-प्रतिबंधित उपकरणों में एकीकरण की सुविधा प्रदान करता है। मॉड्यूल संरचना में एक ग्लास सेंसर, एससीए (स्पेसर और कवर चिपकने वाला) और एक फोम बफर परत शामिल है;यह बहुस्तरीय डिजाइन स्थायित्व को बढ़ाता है और लंबे समय तक उपयोग के दौरान स्पर्श संवेदनशीलता सुनिश्चित करता है.

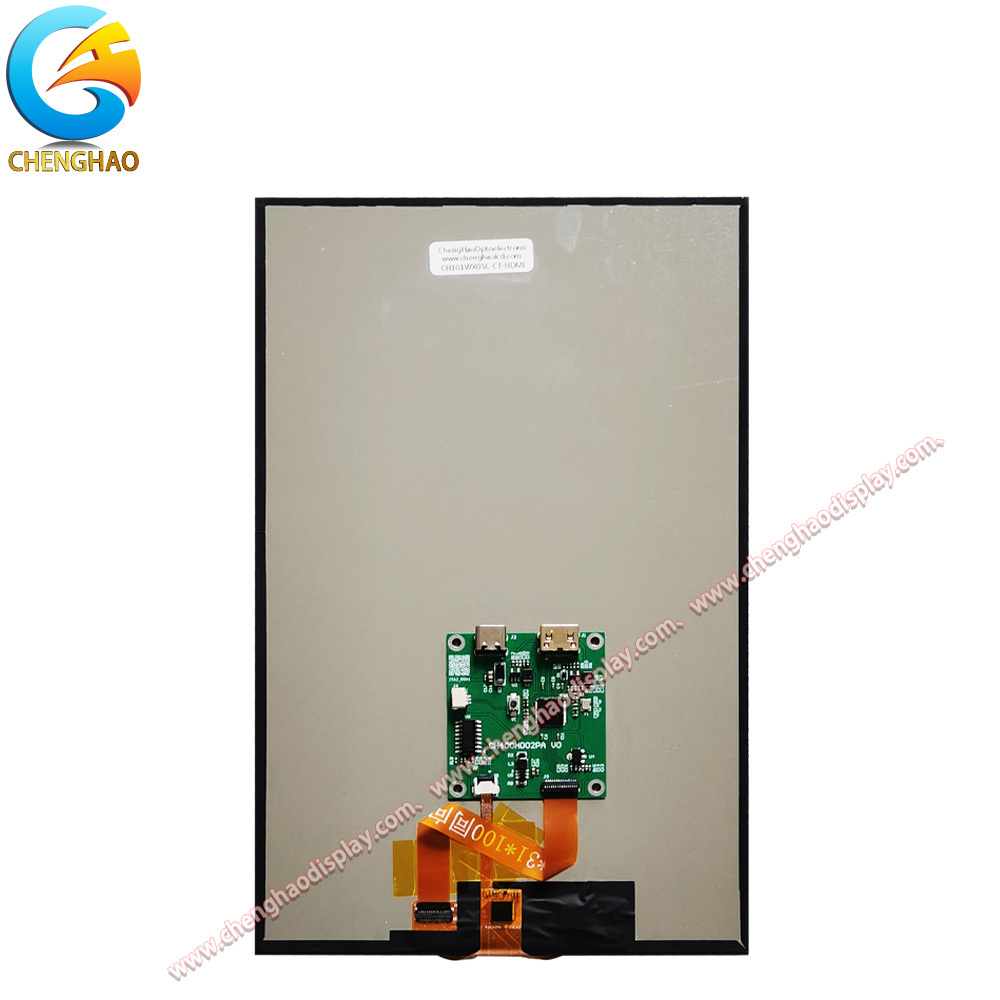

कनेक्टिविटी के लिए मॉड्यूल में 46×50×5 मिमी एचडीएमआई इंटरफेस बोर्ड है, जो विभिन्न डिजिटल स्रोतों से उच्च गुणवत्ता वाले वीडियो ट्रांसमिशन का समर्थन करता है। यह इंटरफ़ेस,एक यूएसबी टचस्क्रीन कनेक्शन के साथ संयुक्त, एम्बेडेड सिस्टम, औद्योगिक उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स में निर्बाध एकीकरण की सुविधा देता है। मॉड्यूल विंडोज, लिनक्स, मैकओएस,और रास्पबेरी पाई, इसे एम्बेडेड सिस्टम, सेल्फ सर्विस टर्मिनल और इंटरैक्टिव उपकरणों के लिए उपयुक्त बनाता है।

संक्षेप में, CH101WX05C-CT एक संतुलित TFT एलसीडी मॉड्यूल है जो एक कॉम्पैक्ट और टिकाऊ डिजाइन में उच्च-रिज़ॉल्यूशन डिस्प्ले, संवेदनशील कैपेसिटिव टच और लचीले इंटरफेस को जोड़ती है।यह औद्योगिक स्वचालन जैसे कई उद्योगों पर लागू होता है।, चिकित्सा उपकरण, स्मार्ट होम कंट्रोल और ऑटोमोटिव डिस्प्ले, आधुनिक एम्बेडेड अनुप्रयोगों की जरूरतों को पूरा करने के लिए विश्वसनीय और अनुकूलन योग्य डिस्प्ले समाधान प्रदान करते हैं।

विशेषताएं:

कॉम्पैक्ट और स्लिम बाहरी आयाम
CH101WX05C-CT में 143.4 मिमी चौड़ाई और 228.9 मिमी ऊंचाई का एक कॉम्पैक्ट रूपरेखा आकार है, जिसमें पीसीबीए और घटकों को शामिल करते हुए कुल मोटाई केवल 4.45 मिमी है।यह पतला रूप कारक अंतरिक्ष-प्रतिबंधित उपकरणों में आसान एकीकरण की अनुमति देता हैइसे हल्के और पतले डिस्प्ले मॉड्यूल की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।

उच्च-रिज़ॉल्यूशन प्रदर्शन
800 (RGB) × 1280 पिक्सल के रिज़ॉल्यूशन के साथ, CH101WX05C-CT तेज और विस्तृत चित्र प्रदान करता है। यह रिज़ॉल्यूशन पाठ और ग्राफिक्स दोनों के स्पष्ट प्रतिपादन का समर्थन करता है,जो औद्योगिक नियंत्रण पैनलों और चिकित्सा उपकरणों जैसे अनुप्रयोगों के लिए आवश्यक है जो सटीक दृश्य आउटपुट की मांग करते हैं.

एचडीएमआई एलसीडी इंटरफ़ेस
मॉड्यूल एक एचडीएमआई इंटरफेस बोर्ड (46 मिमी × 50 मिमी × 5 मिमी) से लैस है, जो उच्च गुणवत्ता वाले डिजिटल वीडियो इनपुट को सक्षम करता है। एचडीएमआई इंटरफेस स्थिर और तेज़ डेटा ट्रांसमिशन सुनिश्चित करता है,जो आधुनिक उपकरणों और एम्बेडेड सिस्टम की एक विस्तृत श्रृंखला के साथ संगत है, निर्बाध एकीकरण की सुविधा।

व्यापक दृष्टिकोण
डिस्प्ले सभी दिशाओं में (ऊपर, नीचे, बाएं, दाएं) 80 डिग्री देखने का कोण प्रदान करता है।यह चौड़ा देखने का कोण यह सुनिश्चित करता है कि स्क्रीन चरम कोणों से देखने पर भी रंग सटीकता और चमक को बनाए रखता है, जो बहु-उपयोगकर्ता वातावरण या अनुप्रयोगों के लिए फायदेमंद है जहां डिस्प्ले को विभिन्न पदों से देखा जाता है।

तकनीकी मापदंडः

सहायता एवं सेवाएं:

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहक संतुष्टि और सुचारू उत्पाद एकीकरण सुनिश्चित करने के लिए CH101WX05C-CT डिस्प्ले मॉड्यूल के लिए व्यापक समर्थन और सेवाएं प्रदान करता है।CH101WX05C-CT खरीदने पर, ग्राहकों को एक साल की वारंटी अवधि का लाभ मिलता है, जिसके दौरान किसी भी उत्पाद दोष या खराबी का तुरंत निवारण किया जाता है।दोषपूर्ण इकाइयों को कम से कम डाउनटाइम और परिचालन दक्षता बनाए रखने के लिए प्रतिस्थापित किया जा सकता है.

तकनीकी सहायता चेंगहाओ की सेवा की पेशकश का एक प्रमुख घटक है।उनकी अनुभवी तकनीकी टीम CH101WX05C-CT मॉड्यूल के परीक्षण या तैनाती के दौरान किसी भी समस्या के लिए दूरस्थ सहायता प्रदान करने के लिए उपलब्ध हैइसमें स्थापना, समस्या निवारण और विशिष्ट अनुप्रयोग आवश्यकताओं के अनुसार मॉड्यूल के प्रदर्शन को अनुकूलित करने पर मार्गदर्शन शामिल है।

सख्त प्रेषण पूर्व निरीक्षण और परीक्षण के माध्यम से गुणवत्ता आश्वासन की गारंटी है।CH101WX05C-CT मॉड्यूल कठोर गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरते हैं ताकि यह सुनिश्चित किया जा सके कि वे उद्योग के मानकों और प्रमाणपत्रों जैसे CE और RoHS को पूरा करते हैंइसके अतिरिक्त, चेंगहाओ ग्राहकों को अनुरोध पर प्रासंगिक प्रमाणन दस्तावेज प्रदान कर सकता है, जिससे नियामक आवश्यकताओं का अनुपालन आसान हो जाता है।

परिवहन के दौरान संवेदनशील डिस्प्ले मॉड्यूल की सुरक्षा के लिए रसद और पैकेजिंग को सावधानीपूर्वक संभाला जाता है। प्रत्येक इकाई को निर्यात मानक बक्से के अंदर फोम पैडिंग का उपयोग करके सुरक्षित रूप से पैक किया जाता है,क्षति से बचने के लिए प्रति बॉक्स कुल वजन नियंत्रितबड़े शिपमेंट के लिए, सुरक्षा बढ़ाने के लिए पैलेट या लकड़ी के फ्रेम का उपयोग किया जाता है।

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की ग्राहक संतुष्टि के प्रति प्रतिबद्धता उत्पाद वितरण से परे है।वे प्रतिस्पर्धी शिपिंग दरों और समय पर वितरण की पेशकश करने के लिए एक्सप्रेस लॉजिस्टिक्स कंपनियों के साथ दीर्घकालिक साझेदारी बनाए रखते हैंग्राहकों को CH101WX05C-CT मॉड्यूल से संबंधित किसी भी पूछताछ या सहायता आवश्यकताओं के लिए बिक्री और तकनीकी टीमों से संपर्क करने के लिए प्रोत्साहित किया जाता है

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न 1: यह टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन किस ब्रांड और मॉडल का है?

A1: यह टचस्क्रीन Chenghao Optoelectronic से है, मॉडल संख्या CH101WX05C-CT है।

Q2: क्या इस उत्पाद के पास कोई प्रमाण पत्र है?

A2: हाँ, CH101WX05C-CT टचस्क्रीन CE, RoHS और FCC के साथ प्रमाणित है।

Q3: क्या इस उत्पाद के लिए न्यूनतम आदेश मात्रा (MOQ) की आवश्यकता है?

A3: नहीं, इस टचस्क्रीन उत्पाद के लिए कोई न्यूनतम आदेश मात्रा नहीं है।

Q4: डिलीवरी के लिए उत्पाद कैसे पैक किया जाता है?

A4: सभी उत्पादों को सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। छोटे आकारों में ट्रे प्लस कार्टन पैकेजिंग का उपयोग किया जाता है, जबकि बड़े आकारों में फोम स्लॉट प्लस कार्टन का उपयोग किया जाता है।पैकेजिंग भी ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है.

Q5: इस टचस्क्रीन के लिए विशिष्ट वितरण समय और भुगतान की शर्तें क्या हैं?

A5: डिलीवरी का समय आमतौर पर 3 से 7 दिनों के बीच होता है। भुगतान TT या अन्य सहमत तरीकों से किया जा सकता है।

Q6: इस उत्पाद के लिए चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की आपूर्ति क्षमता क्या है?

A6: चेंगहाओ ऑप्टोइलेक्ट्रॉनिक 20 तक आपूर्ति कर सकता है,000CH101WX05C-CT टचस्क्रीन के प्रति माह,000 टुकड़े।
