240x320 रंगीन टीएफटी एलसीडी डिस्प्ले 2.8इंच एसपीआई एमसीयू आरजीबी मल्टी-इंटरफेस

उत्पाद विवरण:

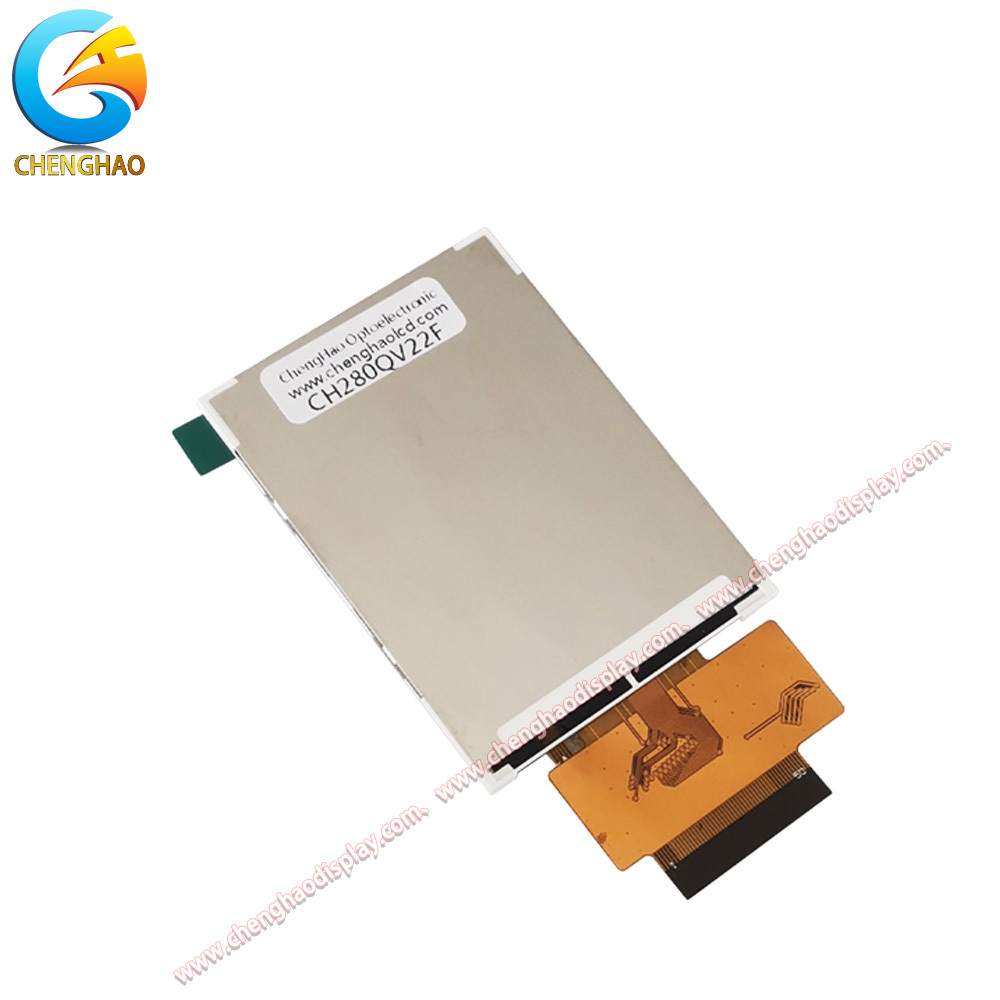

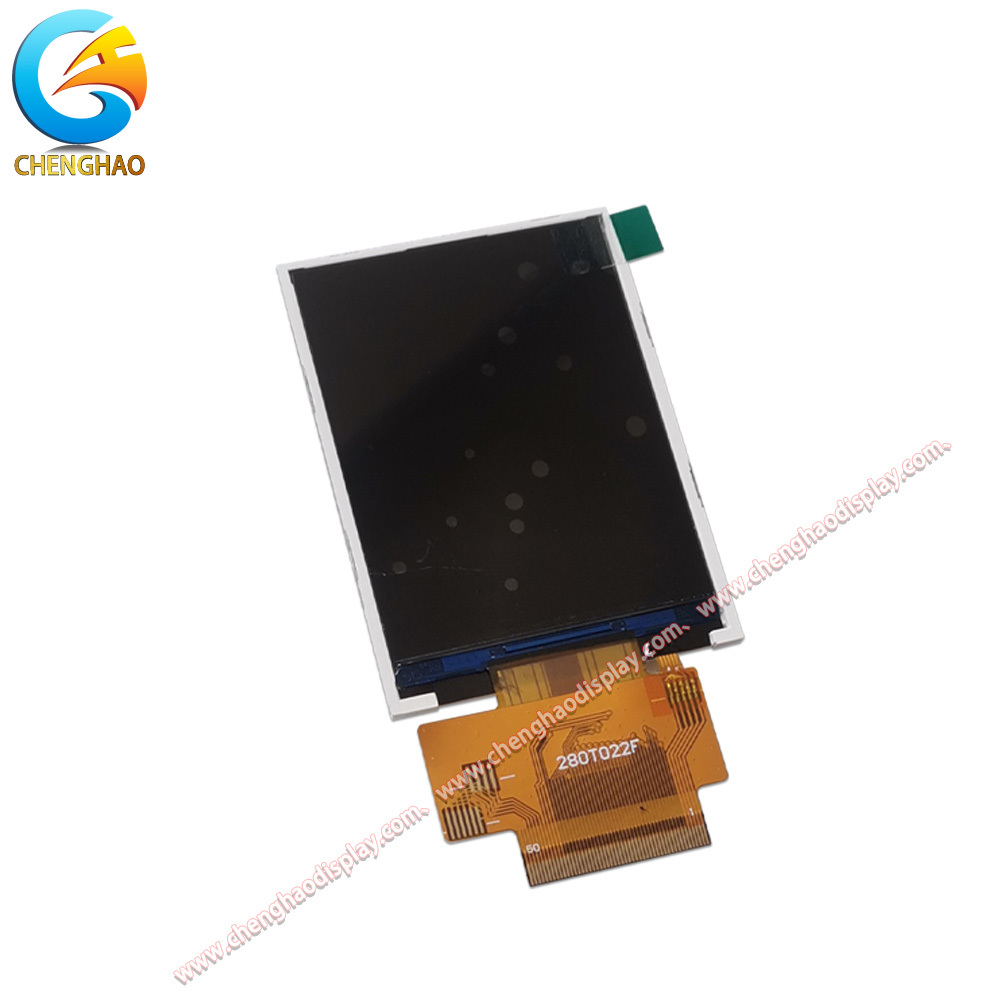

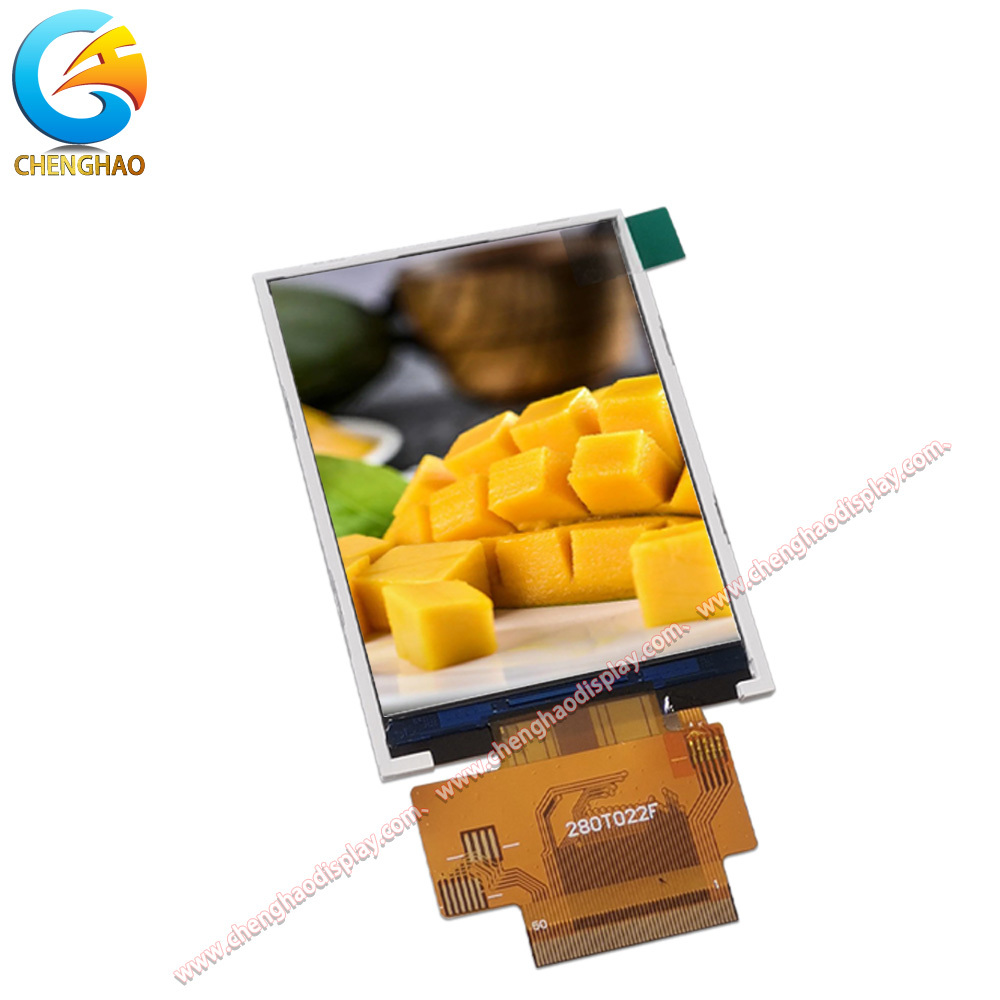

CH280QV22F एक उच्च-प्रदर्शन वाला 2.8-इंच TFT LCD डिस्प्ले मॉड्यूल है जिसे आधुनिक एम्बेडेड अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। 240x320 पिक्सेल के रिज़ॉल्यूशन के साथ, मॉड्यूल विभिन्न उपकरणों और अनुप्रयोग परिदृश्यों के लिए उपयुक्त स्पष्ट और विस्तृत छवि प्रदर्शन प्रदान करता है। यह वाइड-व्यूइंग एंगल कलर परफॉर्मेंस सुनिश्चित करने के लिए उन्नत IPS (इन-प्लेन स्विचिंग) तकनीक का उपयोग करता है, जिससे उपयोगकर्ता विभिन्न कोणों पर एक सुसंगत दृश्य अनुभव प्राप्त कर सकते हैं, जिससे उपयोगकर्ता अनुभव में काफी सुधार होता है। डिस्प्ले प्रदर्शन के संदर्भ में, CH280QV22F में 300 cd/m² की चमक है, जो विभिन्न इनडोर वातावरण में अच्छी पठनीयता सुनिश्चित करती है। यह सुविधा इसे इनडोर वातावरण में उपयोग के लिए बहुत उपयुक्त बनाती है, चाहे वह औद्योगिक नियंत्रण पैनल पर हो या उपभोक्ता इलेक्ट्रॉनिक्स में, CH280QV22F उत्कृष्ट दृश्य प्रभाव प्रदान कर सकता है। इसके अतिरिक्त, मॉड्यूल में उत्कृष्ट कंट्रास्ट भी है, जो अधिक जीवंत रंग प्रस्तुत कर सकता है और छवि को अधिक जीवंत बना सकता है।

CH280QV22F का ऑपरेटिंग तापमान रेंज -20℃ से +70℃ है, जबकि स्टोरेज तापमान -30℃ से +80℃ तक पहुंच सकता है, जो मॉड्यूल को विभिन्न चरम वातावरण में स्थिर रूप से संचालित करने और औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स की जरूरतों को पूरा करने में सक्षम बनाता है। यह विस्तृत तापमान सुविधा इसे कठोर वातावरण में उपयोग के लिए बहुत उपयुक्त बनाती है, जैसे कि फ़ैक्टरी फ़्लोर, आउटडोर उपकरण और चिकित्सा उपकरण। इंटरफेस के संदर्भ में, CH280QV22F SPI, MCU और RGB सहित कई इंटरफेस प्रकारों का समर्थन करता है, जो डिजाइनरों को बहुत अधिक लचीलापन प्रदान करता है और विभिन्न नियंत्रकों से आसानी से जुड़ सकता है। यह लचीलापन CH280QV22F को औद्योगिक नियंत्रण, चिकित्सा उपकरण, स्मार्ट होम और IoT उपकरणों जैसे कई क्षेत्रों में व्यापक रूप से उपयोग करने में सक्षम बनाता है।

मॉड्यूल 50 मिमी x 69.2 मिमी x 2.4 मिमी मापता है और इसका एक कॉम्पैक्ट डिज़ाइन है, जिसे विभिन्न उपकरणों में एकीकृत करना आसान है, विशेष रूप से सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है। चाहे पोर्टेबल उपकरणों में हो या फिक्स्ड-माउंटेड उपकरणों में, CH280QV22F डिजाइनरों को अधिक कॉम्पैक्ट उत्पाद डिजाइन प्राप्त करने में मदद करने के लिए आसानी से अनुकूल हो सकता है।

विशेषताएँ:

• उच्च-रिज़ॉल्यूशन डिस्प्ले: CH280QV22F 240x320 रिज़ॉल्यूशन प्रदान करता है, जो विवरणों को स्पष्ट रूप से प्रस्तुत कर सकता है, छवियों और टेक्स्ट की पठनीयता सुनिश्चित करता है, और विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।
• वाइड व्यूइंग एंगल तकनीक: मॉड्यूल IPS तकनीक को अपनाता है और वाइड व्यूइंग एंगल डिस्प्ले का समर्थन करता है। उपयोगकर्ता अभी भी विभिन्न कोणों पर देखने पर सुसंगत रंग और स्पष्टता प्राप्त कर सकते हैं, जो उपयोगकर्ता अनुभव में सुधार करता है।
• उच्च चमक आउटपुट: चमक 300 cd/m² तक पहुंच सकती है, जो इनडोर पर्यावरणीय परिस्थितियों में अच्छी पठनीयता सुनिश्चित करती है, जो इनडोर और आउटडोर वातावरण के लिए उपयुक्त है।
• विस्तृत तापमान ऑपरेटिंग रेंज: CH280QV22F में -20℃ से +70℃ की ऑपरेटिंग तापमान रेंज है, जो इसे विभिन्न चरम वातावरण में स्थिर रूप से संचालित करने में सक्षम बनाता है ताकि औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स की जरूरतों को पूरा किया जा सके।
• मल्टी-इंटरफ़ेस समर्थन: मॉड्यूल SPI, MCU और RGB जैसे कई इंटरफ़ेस प्रकारों का समर्थन करता है, जो लचीले कनेक्शन विकल्प प्रदान करता है, विभिन्न नियंत्रकों के साथ सुविधाजनक संगतता प्रदान करता है, और विविध अनुप्रयोग आवश्यकताओं के अनुकूल होता है



तकनीकी पैरामीटर:

रिज़ॉल्यूशन	240x320 डॉट्स
FPC पिन नंबर	50 पिन
डिस्प्ले मोड	IPS/ट्रांसमिसिव/सामान्य रूप से काला
चमक	300 Cd/m2
व्यूइंग एरिया का आकार	44.2*58.6 मिमी
भंडारण तापमान	-30 ~ +80 ℃
कंट्रास्ट	800
मॉड्यूल प्रकार	2.8" TFT
मॉड्यूल का आकार	50*69.2*2.4 मिमी
सक्रिय क्षेत्र का आकार	43.2*57.6 मिमी



अनुकूलन:

CH280QV22F डिस्प्ले मॉड्यूल विभिन्न ग्राहकों की आवश्यकताओं और अनुप्रयोग परिदृश्यों को पूरा करने के लिए विभिन्न प्रकार के अनुकूलन विकल्प प्रदान करता है। चेंगहाओ ऑप्टोइलेक्ट्रॉनिक प्रत्येक उद्योग और परियोजना की विशिष्टता से अच्छी तरह वाकिफ है, इसलिए यह उत्पाद अनुकूलन में लचीले समाधान प्रदान करता है।
सबसे पहले, FPC (लचीला मुद्रित सर्किट बोर्ड) अनुकूलन CH280QV22F की एक महत्वपूर्ण सेवा है। ग्राहक विशिष्ट उपकरण आवश्यकताओं के अनुसार FPC के आकार और संरचना को फिर से डिज़ाइन कर सकते हैं ताकि यह सुनिश्चित हो सके कि यह स्थापना वातावरण में पूरी तरह से फिट बैठता है। यह अनुकूलन अंतरिक्ष सीमाओं की समस्या को प्रभावी ढंग से हल कर सकता है, जिससे मॉड्यूल को विभिन्न कॉम्पैक्ट उपकरणों में सुचारू रूप से एकीकृत किया जा सकता है।
दूसरे, बैकलाइट चमक का अनुकूलन भी CH280QV22F की एक प्रमुख विशेषता है। मानक मॉड्यूल की चमक 300 cd/m² है, लेकिन ग्राहक वास्तविक अनुप्रयोग आवश्यकताओं के अनुसार विभिन्न चमक स्तर चुन सकते हैं। उन उपकरणों के लिए जिन्हें तेज रोशनी वाले वातावरण में उपयोग करने की आवश्यकता होती है, ग्राहक प्रदर्शित सामग्री की स्पष्ट पठनीयता सुनिश्चित करने के लिए उच्च चमक बैकलाइट चुन सकते हैं। यह लचीलापन CH280QV22F को विभिन्न प्रकाश व्यवस्था की स्थिति के अनुकूल होने में सक्षम बनाता है और इसका व्यापक रूप से औद्योगिक नियंत्रण, चिकित्सा उपकरण और आउटडोर डिस्प्ले जैसे परिदृश्यों में उपयोग किया जाता है।
इसके अतिरिक्त, CH280QV22F मॉड्यूल इंटरफ़ेस के अनुकूलन का समर्थन करता है। ग्राहक अपने नियंत्रक की आवश्यकताओं के अनुसार उपयुक्त इंटरफ़ेस प्रकार चुन सकते हैं, जिसमें SPI, MCU और RGB शामिल हैं। यह विविध इंटरफ़ेस चयन CH280QV22F को विभिन्न प्रणालियों के साथ संगत बनाता है, विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करता है, और उत्पाद की प्रयोज्यता में सुधार करता है।
टच फ़ंक्शन के संदर्भ में, CH280QV22F टच पैनल के लिए अनुकूलित विकल्प भी प्रदान करता है। ग्राहक अनुप्रयोग परिदृश्य की विभिन्न आवश्यकताओं के अनुसार कैपेसिटिव या प्रतिरोधक टच समाधान चुन सकते हैं। कैपेसिटिव टच पैनल उन अनुप्रयोगों के लिए उपयुक्त हैं जिनमें उच्च संवेदनशीलता और मल्टी-टच की आवश्यकता होती है, जबकि प्रतिरोधक टच पैनल कठोर वातावरण में उपयोग के लिए अधिक उपयुक्त हैं, जो उच्च स्थायित्व और विश्वसनीयता प्रदान करते हैं।
अंत में, पैकेजिंग और परिवहन का अनुकूलन भी CH280QV22F का हिस्सा है। ग्राहक की आवश्यकताओं के अनुसार, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक विशिष्ट आवश्यकताओं को पूरा करने के लिए पैकेजिंग विधियों को डिज़ाइन कर सकता है ताकि परिवहन के दौरान उत्पाद की सुरक्षा और अखंडता सुनिश्चित की जा सके। यह अनुकूलन सेवा न केवल उत्पाद की सुरक्षा में सुधार करती है, बल्कि ग्राहक की ब्रांड आवश्यकताओं के अनुसार ब्रांड छवि को बढ़ाने के लिए वैयक्तिकृत भी की जा सकती है।
संक्षेप में, CH280QV22F के अनुकूलन विकल्प FPC डिज़ाइन, बैकलाइट चमक, इंटरफ़ेस प्रकार, टच पैनल और पैकेजिंग और परिवहन जैसे कई पहलुओं को कवर करते हैं। यह लचीला अनुकूलन क्षमता CH280QV22F को विभिन्न उद्योगों और अनुप्रयोगों में अच्छा प्रदर्शन करने में सक्षम बनाती है, ग्राहकों की विविध आवश्यकताओं को पूरा करती है और उन्हें उच्च उत्पाद मूल्य और उपयोगकर्ता अनुभव प्राप्त करने में मदद करती है।



अक्सर पूछे जाने वाले प्रश्न:

प्र: इस TFT LCD डिस्प्ले का ब्रांड नाम क्या है?
उ: ब्रांड का नाम चेंगहाओ ऑप्टोइलेक्ट्रॉनिक है।
प्र: इस TFT LCD डिस्प्ले का मॉडल नंबर क्या है?
उ: मॉडल नंबर CH280QV22F है।
प्र: इस TFT LCD डिस्प्ले में कौन से प्रमाणपत्र हैं?
उ: यह डिस्प्ले CE, ISO9001, Rose और SGS के साथ प्रमाणित है।
प्र: इस TFT LCD डिस्प्ले के लिए न्यूनतम ऑर्डर मात्रा क्या है?
उ: न्यूनतम ऑर्डर मात्रा 100 पीसी है।
प्र: इस TFT LCD डिस्प्ले के लिए पैकेजिंग विवरण क्या हैं?
उ: सभी उत्पादों को उन्हें सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्टन का उपयोग करते हैं, और बड़े आकार के लिए, हम फोम स्लॉट + कार्टन का उपयोग करते हैं। हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिज़ाइन करते हैं।
