2.8 इंच एलसीडी टीएफटी टच स्क्रीन 50 पिन एसपीआई इंटरफ़ेस 240x320 आईपीएस स्क्रीन

उत्पाद का वर्णन:

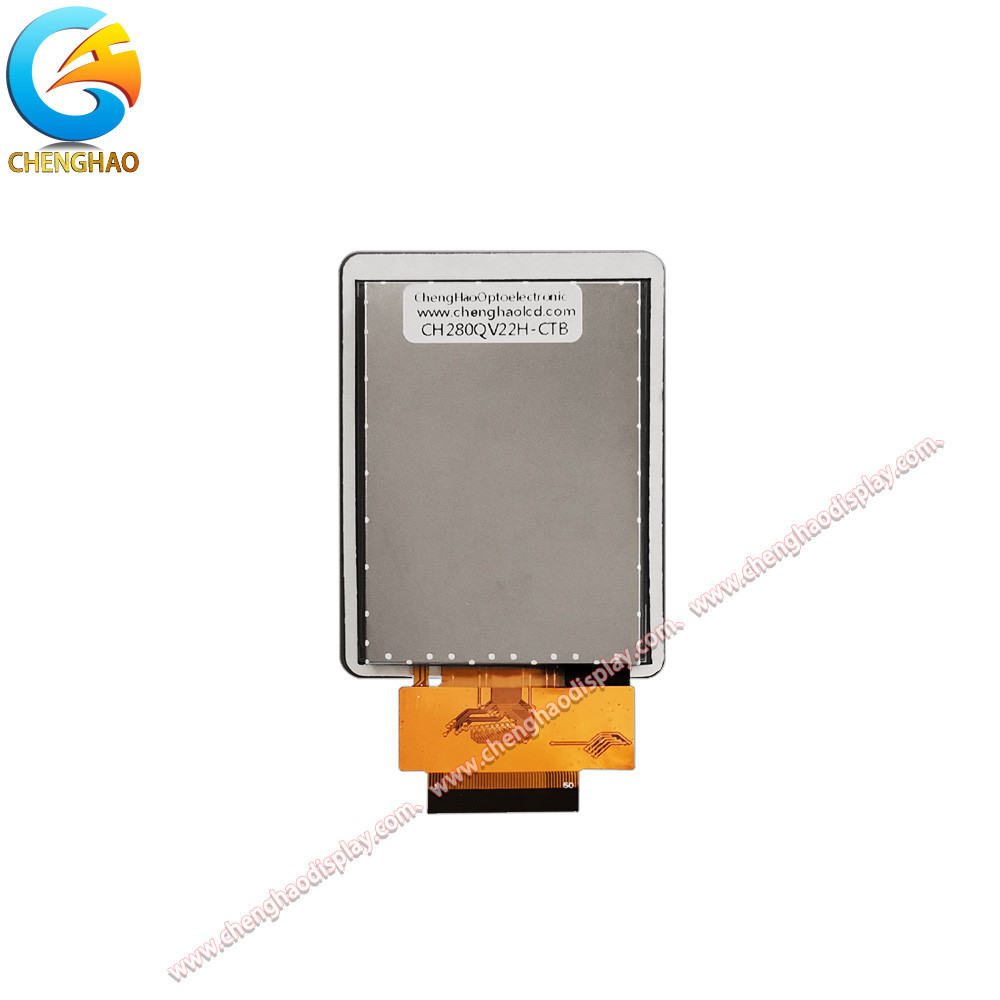

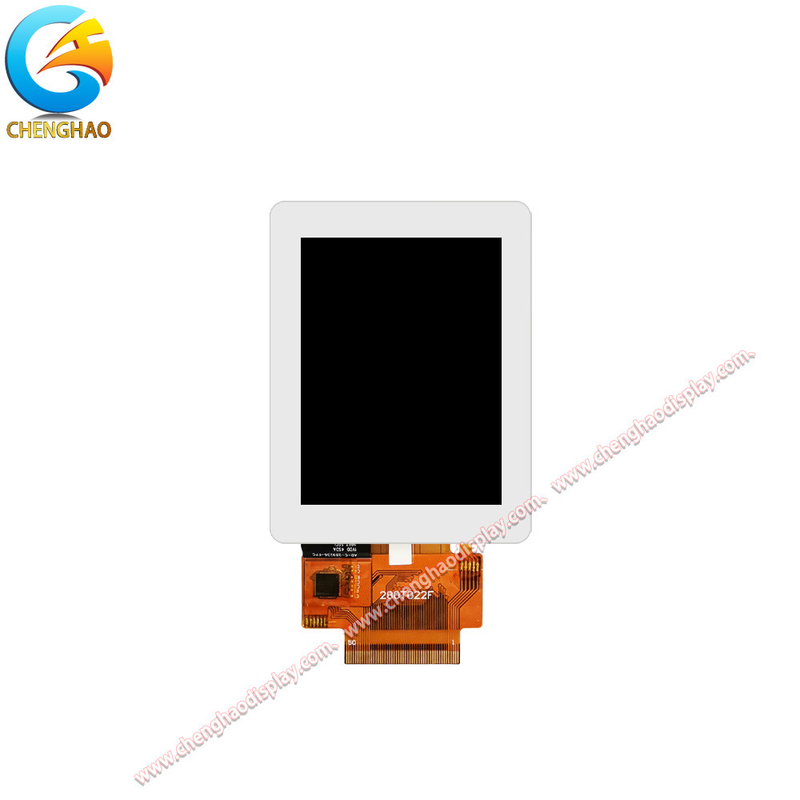

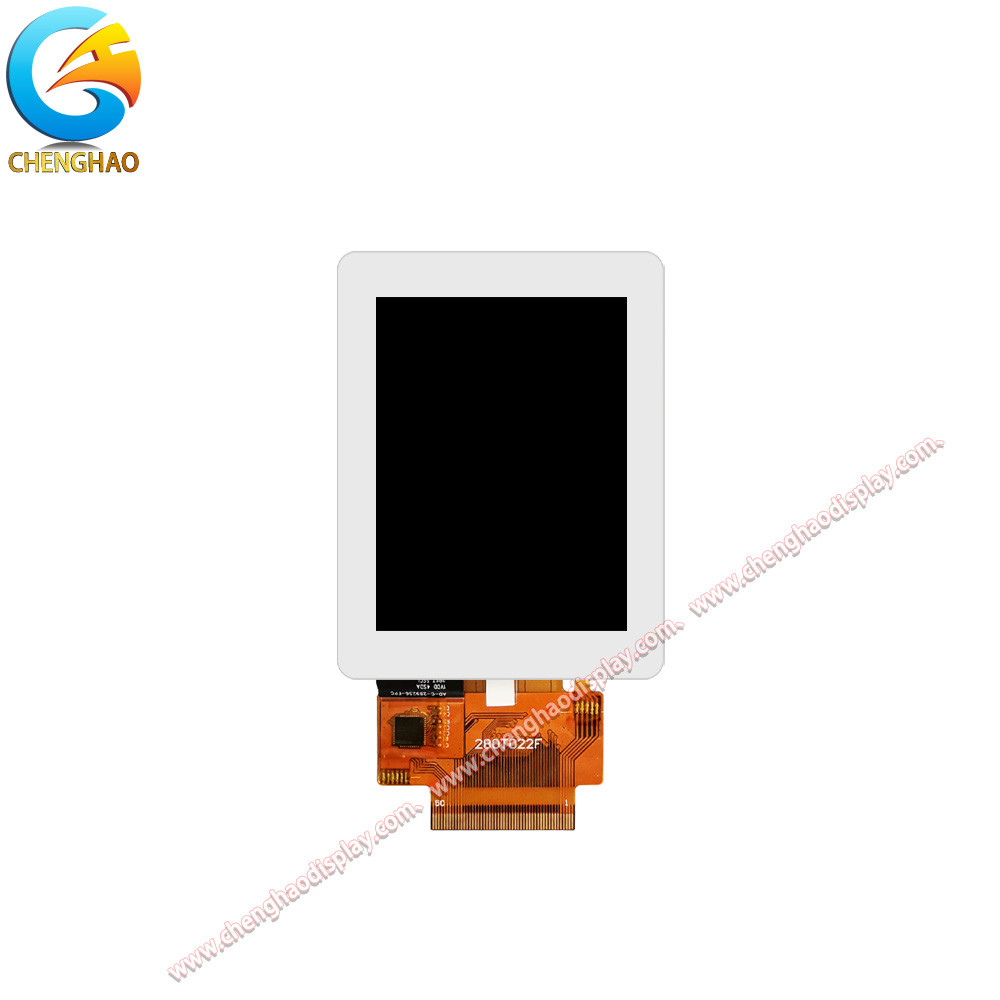

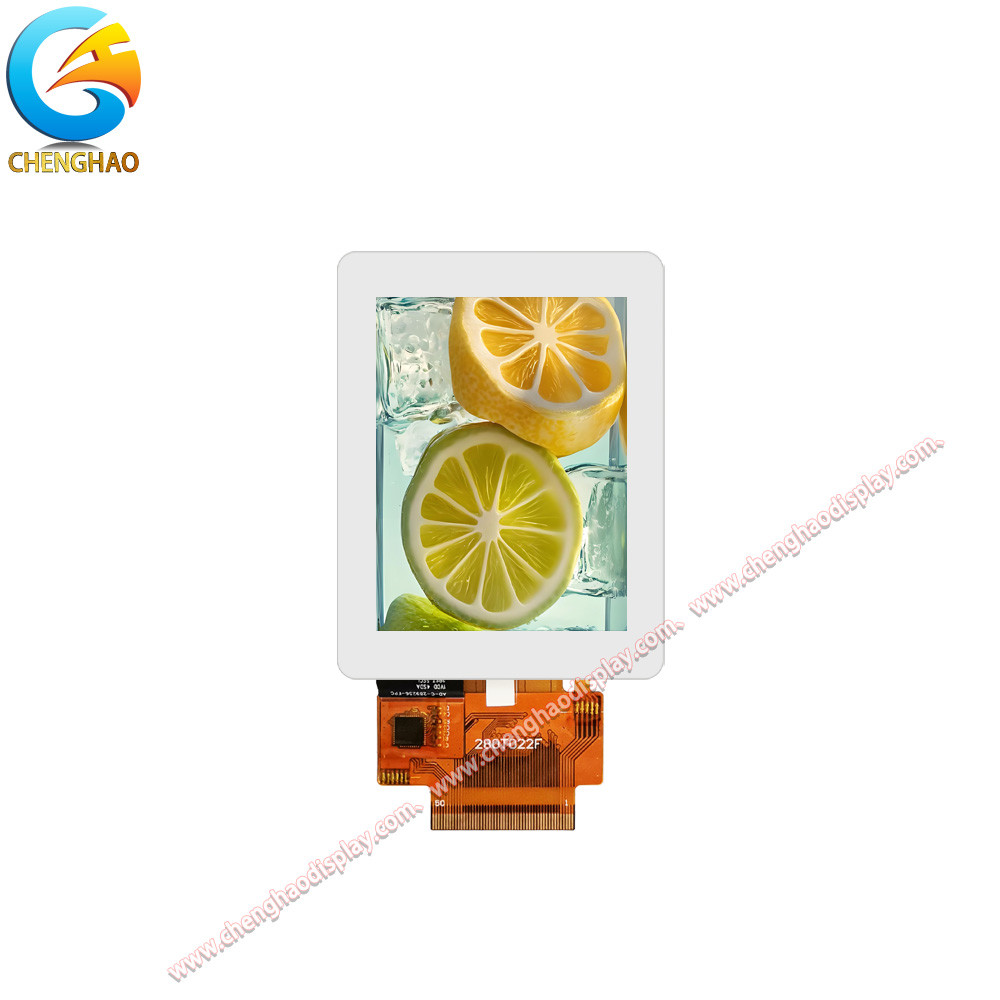

CH280QV22H-CTB एक 2.8 इंच का IPS कैपेसिटिव टच TFT एलसीडी डिस्प्ले मॉड्यूल है जो चेंगहाओ ऑप्टोइलेक्ट्रॉनिक द्वारा प्रदान किया गया है। इसका रिज़ॉल्यूशन 320x240 है और यह एक एसपीआई इंटरफ़ेस का उपयोग करता है।इसका व्यापक रूप से औद्योगिक नियंत्रण में प्रयोग किया जाता है।, स्मार्ट होम, चिकित्सा उपकरण, आईओटी टर्मिनल, और वाहन-माउंटेड उपकरण। मॉड्यूल में उत्कृष्ट देखने के कोण प्रदर्शन (80 डिग्री ऊपर, नीचे, बाएं और दाएं), स्पष्ट और रंगीन डिस्प्ले है,262K रंगों का समर्थन करता है, और 300 cd/m2 तक की चमक है। इस मॉड्यूल का कॉम्पैक्ट संरचनात्मक डिजाइन है, जिसका कुल आकार 56 x 74 x 3.74 मिमी और प्रदर्शन क्षेत्र 43.2 x 57.6 मिमी है। यह 0.7 मिमी की मोटाई के कवर ग्लास से लैस है,एक पारगम्यता ≥ 87%, और 6H की सतह की कठोरता। डिस्प्ले की गुणवत्ता सुनिश्चित करते हुए, इसमें अच्छा खरोंच प्रतिरोध भी है। टच पैनल प्रकार capacitive है, एक I2C इंटरफ़ेस का उपयोग करता है और इसमें 2 का ऑपरेटिंग वोल्टेज रेंज है।.8V से 3.3V, जो संवेदनशील और स्थिर स्पर्श प्रतिक्रिया प्रदान कर सकता है।
		CH280QV22H-CTB डिस्प्ले मॉड्यूल का ऑपरेटिंग तापमान रेंज -20°C से +70°C और भंडारण तापमान रेंज -30°C से +80°C है,इसे विभिन्न जटिल वातावरणों में स्थिर रूप से काम करने में सक्षम बनानाइसके अतिरिक्त, मॉड्यूल छोटे बैच नमूना परीक्षण का समर्थन करता है और ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है, जिसमें एफपीसी केबल संरचना समायोजन, बैकलाइट चमक समायोजन,इंटरफेस परिभाषा पुनर्निर्माण, और टच पैनल अनुकूलन डिजाइन, आदि, विभिन्न टर्मिनल उपकरणों की विभेदित अनुप्रयोग आवश्यकताओं को पूरी तरह से पूरा करने के लिए। चाहे सटीक उपकरणों में, कृत्रिम बुद्धिमत्ता टर्मिनलों, या वाहन नियंत्रण प्रणाली में,CH280QV22H-CTB अपनी उच्च विश्वसनीयता और लचीली अनुकूलन क्षमताओं के साथ एक आदर्श प्रदर्शन समाधान विकल्प बन गया है.

विशेषताएं:

• उच्च-परिभाषा संकल्प प्रदर्शन

यह 320x240 डॉट्स के साथ उच्च गुणवत्ता वाले टीएफटी एलसीडी स्क्रीन से लैस है, यह नाजुक चित्र प्रस्तुति का समर्थन करता है और सूचना-गहन छवि प्रदर्शन के लिए उपयुक्त है।

• पूर्ण देखने का अनुभव

आईपीएस तकनीक को अपनाकर, इसमें चार दिशाओं में 80 डिग्री का चौड़ा देखने का कोण है, ऊपर, नीचे, बाएं और दाएं,यह सुनिश्चित करना कि किसी भी दिशा से छवि देखने पर कोई रंग कास्ट और अंधेरे कोने न हों.

• मल्टी-पॉइंट कैपेसिटिव टच

अंतर्निहित क्षमतात्मक टच पैनल, उत्तरदायी, संचालित करने में आसान, बहु-बिंदु स्पर्श का समर्थन करता है, जटिल इंटरैक्टिव अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।

• उच्च शक्ति स्पर्श कांच

टच लेयर में 6H कठोरता के ग्लास कवर का उपयोग किया गया है, जिसमें उत्कृष्ट खरोंच और दबाव प्रतिरोध है और यह बाहरी या औद्योगिक वातावरण के लिए उपयुक्त है।

• उत्कृष्ट प्रकाश पारगम्यता

टच ग्लास की प्रकाश पारगम्यता 87% से अधिक तक पहुंच जाती है और यह अभी भी मजबूत प्रकाश वातावरण में अच्छे प्रदर्शन प्रभावों को बनाए रख सकता है।

• हल्के और कॉम्पैक्ट संरचना

मॉड्यूल की कुल मोटाई 3.74 मिमी के भीतर नियंत्रित की जाती है, जो अंतरिक्ष-संवेदनशील एम्बेडेड अनुप्रयोगों के लिए उपयुक्त है।

• ऊर्जा-बचत बैकलाइट डिजाइन

अंतर्निहित उच्च दक्षता वाले बैकलाइट स्रोत, स्थिर चमक प्रदान करते हुए, बिजली की खपत को कम करता है और डिवाइस के जीवनकाल को बढ़ाता है।

• कम शक्ति वाले इंटरफेस विन्यास

डिस्प्ले भाग एसपीआई संचार का उपयोग करता है, और टच भाग I2C इंटरफ़ेस का उपयोग करता है, जो सिस्टम डिजाइन को सरल बनाता है और ऊर्जा की खपत को कम करता है।

• तापमान की एक विस्तृत श्रृंखला के लिए लागू

-20°C से +70°C के ऑपरेटिंग तापमान क्षमता के साथ, यह विभिन्न औद्योगिक और बाहरी वातावरण में स्थिर संचालन का समर्थन करता है।

• परियोजना अनुकूलन और विकास का समर्थन

एफपीसी संरचना, बैकलाइट चमक, इंटरफ़ेस रूप, टच स्कीम आदि को उत्पाद अनुकूलन क्षमता को बढ़ाने के लिए ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है।

तकनीकी मापदंडः

अनुप्रयोग:

CH280QV22H-CTB एक उच्च प्रदर्शन 2.8-इंच TFT एलसीडी मॉड्यूल है जो प्रदर्शन और स्पर्श को एकीकृत करता है।उत्कृष्ट पर्यावरण अनुकूलन क्षमता और लचीली अनुकूलन क्षमता, इसका व्यापक रूप से कई उद्योगों और उपकरण प्रणालियों में उपयोग किया गया है। इसके मुख्य अनुप्रयोग दिशाएं निम्नलिखित हैंः

• हैंडहेल्ड टर्मिनल उपकरण
  यह मॉड्यूल कॉम्पैक्ट और हल्का है और विशेष रूप से हाथ से चलने वाले उपकरणों जैसे कि क्षेत्र का पता लगाने वाले उपकरण, हाथ से चलने वाले मेडिकल स्कैनर, पोर्टेबल टर्मिनल आदि के लिए उपयुक्त है।स्पष्ट डेटा डिस्प्ले और सुविधाजनक मानव-कंप्यूटर इंटरफेस प्रदान करना.
• औद्योगिक संचालन इंटरफ़ेस
  औद्योगिक स्वचालन के क्षेत्र में, CH280QV22H-CTB को अक्सर नियंत्रण पैनलों या ऑपरेशन टर्मिनलों में एकीकृत किया जाता है उपकरण स्थिति प्रदर्शन, पैरामीटर सेटिंग या गलती संकेत इंटरफ़ेस के लिए,मजबूत विरोधी हस्तक्षेप के फायदे के साथ, व्यापक देखने के कोण और उच्च तापमान क्षेत्र अनुकूलन क्षमता।
• पोर्टेबल चिकित्सा उपकरण
  मॉड्यूल की उच्च परिभाषा डिस्प्ले और टच ऑपरेशन क्षमताएं इसे चिकित्सा इलेक्ट्रॉनिक उपकरणों जैसे कि रक्त शर्करा मीटर, इलेक्ट्रोकार्डियोग्राफ, शरीर के तापमान मॉनिटर,आदि., उपयोगकर्ताओं को एक सहज और स्थिर इंटरैक्टिव अनुभव प्रदान करना और निदान और निगरानी दक्षता में सुधार करना।
• स्मार्ट सुरक्षा टर्मिनल
  CH280QV22H-CTB को सुरक्षा उत्पादों जैसे कि एक्सेस कंट्रोल सिस्टम, फिंगरप्रिंट रिकग्निशन टर्मिनल, विज़िटर मैनेजमेंट मशीन आदि में तैनात किया जा सकता है।सूचना प्रदर्शन और पहचान की पुष्टि जैसे कार्यों को महसूस करने के लिए, और प्रणाली की अन्तरक्रियाशीलता और सुरक्षा में सुधार।
• स्मार्ट होम कंट्रोल सिस्टम
  घर नियंत्रण टर्मिनलों में जैसे स्मार्ट घरेलू उपकरण, स्मार्ट स्विच, और स्मार्ट थर्मोस्टैट,इस मॉड्यूल का उपयोग एक कोर डिस्प्ले टच घटक के रूप में किया जाता है ताकि उपयोगकर्ताओं को रोशनी जैसे उपकरणों को केंद्रीय रूप से प्रबंधित और नियंत्रित करने में सक्षम बनाया जा सके।, एयर कंडीशनर, और पर्दे।
• उपभोक्ता इलेक्ट्रॉनिक्स
  CH280QV22H-CTB का उपयोग उपभोक्ता इलेक्ट्रॉनिक्स में भी किया जाता है जैसे कि बच्चों की सीखने की मशीनें, इलेक्ट्रॉनिक शब्दकोश और छोटे गेम कंसोल। इसके स्थिर प्रदर्शन और संवेदनशील स्पर्श के साथ,यह उपयोगकर्ता के परिचालन अनुभव में सुधार करता है.
• कृषि और पर्यावरण निगरानी प्रणाली
  स्मार्ट कृषि और पर्यावरण परीक्षण उपकरण में, मॉड्यूल का उपयोग सेंसर डेटा को वास्तविक समय में प्रदर्शित करने के लिए किया जाता है, जैसे तापमान और आर्द्रता, प्रकाश तीव्रता, मिट्टी की जानकारी, आदि।उपयोगकर्ताओं को पर्यावरण संबंधी निर्णय कुशलतापूर्वक लेने में मदद करना.
• यातायात और ऊर्जा प्रबंधन उपकरण
  इस मॉड्यूल का उपयोग आमतौर पर वाहनों में स्थिति प्रदर्शन टर्मिनलों, विद्युत वाहन उपकरणों, चार्जिंग पाइल इंटरफेस आदि के क्षेत्रों में भी किया जाता है और इसका उपयोग पावर,गति, और गलती की जानकारी।

अनुकूलन:

CH280QV22H-CTB न केवल एक मानकीकृत डिस्प्ले मॉड्यूल है, बल्कि अत्यधिक लचीला और अनुकूलन योग्य क्षमताओं के साथ एक डिस्प्ले टच समाधान भी है।यह कार्य के मामले में विभिन्न ग्राहक परियोजनाओं की व्यक्तिगत जरूरतों को व्यापक रूप से पूरा कर सकता है, संरचना, प्रदर्शन, आदि निम्नलिखित मुख्य अनुकूलन विकल्प हैं जो यह उत्पाद प्रदान कर सकता हैः

• एफपीसी केबल संरचना का व्यक्तिगत डिजाइन
  विभिन्न मुख्य नियंत्रण बोर्डों या सिस्टम इंटरफेस के लेआउट आवश्यकताओं के लिए यह लंबाई, चौड़ाई, रूटिंग दिशा,पूरी मशीन की हार्डवेयर संरचना के साथ उच्च संगतता प्राप्त करने के लिए एफपीसी (लचीला सर्किट बोर्ड) की पिन पिन परिभाषा और इंटरफ़ेस स्थिति.
• टच फंक्शन का वैकल्पिक विन्यास
  आप चुन सकते हैं कि ग्राहक की वास्तविक जरूरतों के अनुसार टच फ़ंक्शन ले जाना है या नहीं, और आप कैपेसिटिव और प्रतिरोधात्मक स्पर्श के बीच भी चुन सकते हैं।स्पर्श की संवेदनशीलता, स्पर्श बिंदुओं और स्पर्श नियंत्रक चिप मॉडल को आवश्यकता के अनुसार समायोजित किया जा सकता है।
• उपस्थिति संरचना का विशेष अनुकूलन
  मॉड्यूल आकार, प्रदर्शन क्षेत्र अनुपात, ग्लास कवर आकार, आदि के अनुकूलित अनुकूलन का समर्थन करता है ग्राहक डिवाइस पैनल खोलने, निर्धारण विधि, फ्रेम परिरक्षण क्षेत्र की आवश्यकताओं के अनुसार,आदि. यह सुनिश्चित करने के लिए कि स्थापना उपयुक्त है.
• इंटरफ़ेस प्रकार और प्रोटोकॉल रूपांतरण
  मानक एसपीआई और आई2सी इंटरफेस के अलावा, इसे समानांतर पोर्ट (आरजीबी), एमसीयू इंटरफेस,एमआईपीआई या अन्य संचार प्रोटोकॉल मुख्य नियंत्रण मंच की विभिन्न आवश्यकताओं के अनुसार संगतता और स्केलेबिलिटी को बढ़ाने के लिए.
• बैकलाइट सिस्टम चमक अनुकूलन
  बैकलाइट बीड्स की संख्या, वर्तमान ड्राइविंग मोड और फैलाव फिल्म सामग्री को टर्मिनल उपयोग परिदृश्य (जैसे बाहरी सूर्य के प्रकाश,उच्च चमक वाले औद्योगिक वातावरण, आदि) विभिन्न स्तरों की चमक आउटपुट प्राप्त करने के लिए।
• परिचालन तापमान सीमा का विस्तार
  यदि ग्राहक के आवेदन में अत्यधिक ठंडे या उच्च तापमान वाले वातावरण शामिल हैं,मॉड्यूल अधिक कठोर जलवायु परिस्थितियों में स्थिर संचालन बनाए रखने के लिए उन्नत तरल क्रिस्टल सामग्री और संरचनात्मक पैकेजिंग समाधान का उपयोग कर सकता है.
• कवर प्रिंटिंग और लोगो अनुकूलन
  ग्राहकों को ब्रांड पहचान और टर्मिनल उत्पादों की पेशेवर छवि में सुधार करने में मदद करने के लिए ग्लास कवर पर ब्रांड लोगो, ऑपरेशन आइकन, फ़ंक्शन लोगो आदि को प्रिंट करने का समर्थन करता है।
• हस्तक्षेप विरोधी और सुदृढीकरण उपचार
  औद्योगिक परिदृश्यों या मजबूत विद्युत चुम्बकीय वातावरण अनुप्रयोगों के लिए, मॉड्यूल ईएमआई परिरक्षण, मोटी संवाहक रबर फ्रेम,प्रणाली की समग्र स्थिरता में सुधार के लिए बढ़ी हुई स्थिर संरचना और अन्य डिजाइन.
• संयुक्त मॉड्यूल समाधान एकीकरण
  एलसीडी + टीपी + बैकलाइट + ड्राइवर आईसी एकीकृत डिजाइन प्रदान करें,या उत्पाद विकास चक्र को छोटा करने के लिए ग्राहक अनुप्रयोगों के अनुसार प्रूफिंग के लिए आवास और मुख्य नियंत्रण बोर्ड के साथ मॉड्यूल को एकीकृत करें.

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: लघु एलसीडी टच स्क्रीन का ब्रांड नाम क्या है?

उत्तर: लघु एलसीडी टच स्क्रीन का ब्रांड नाम चेन्गहाओ ऑप्टोइलेक्ट्रॉनिक है।

प्रश्न: लघु एलसीडी टच स्क्रीन का मॉडल नंबर क्या है?

उत्तर: लघु एलसीडी टच स्क्रीन का मॉडल नंबर CH280QV22H-CTB है।

प्रश्न: लघु एलसीडी टच स्क्रीन के पास क्या प्रमाणपत्र हैं?

A: लघु एलसीडी टच स्क्रीन RoHS, CE और FCC के साथ प्रमाणित है।

प्रश्न: लघु एलसीडी टच स्क्रीन के लिए न्यूनतम आदेश मात्रा क्या है?

उत्तर: लघु एलसीडी टच स्क्रीन के लिए न्यूनतम आदेश मात्रा 100 टुकड़े है।

प्रश्न: छोटे एलसीडी टच स्क्रीन के लिए पैकेजिंग विवरण क्या हैं?

एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए हम ट्रे + कार्टन का उपयोग करते हैं, बड़े आकार के लिए हम फोम स्लॉट + कार्टन का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिजाइन करते हैं.
