उत्पाद का वर्णन:
 |
|

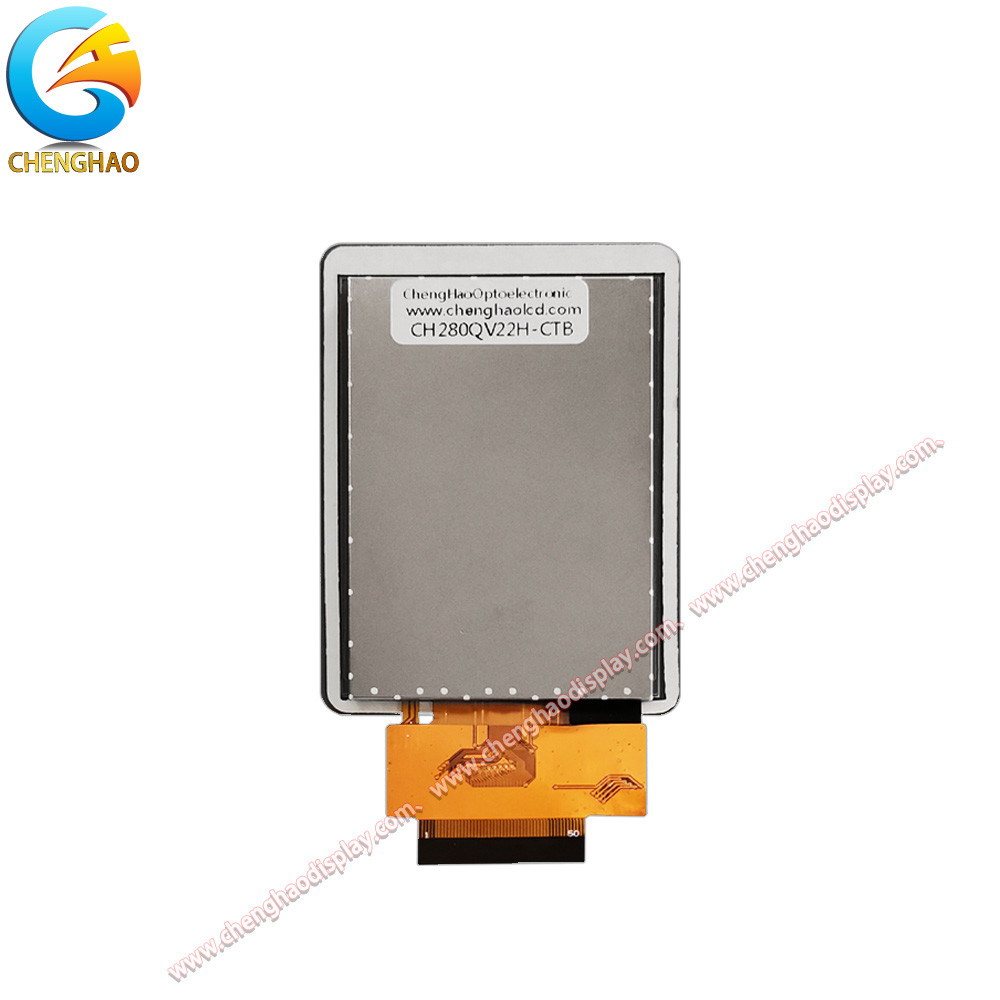

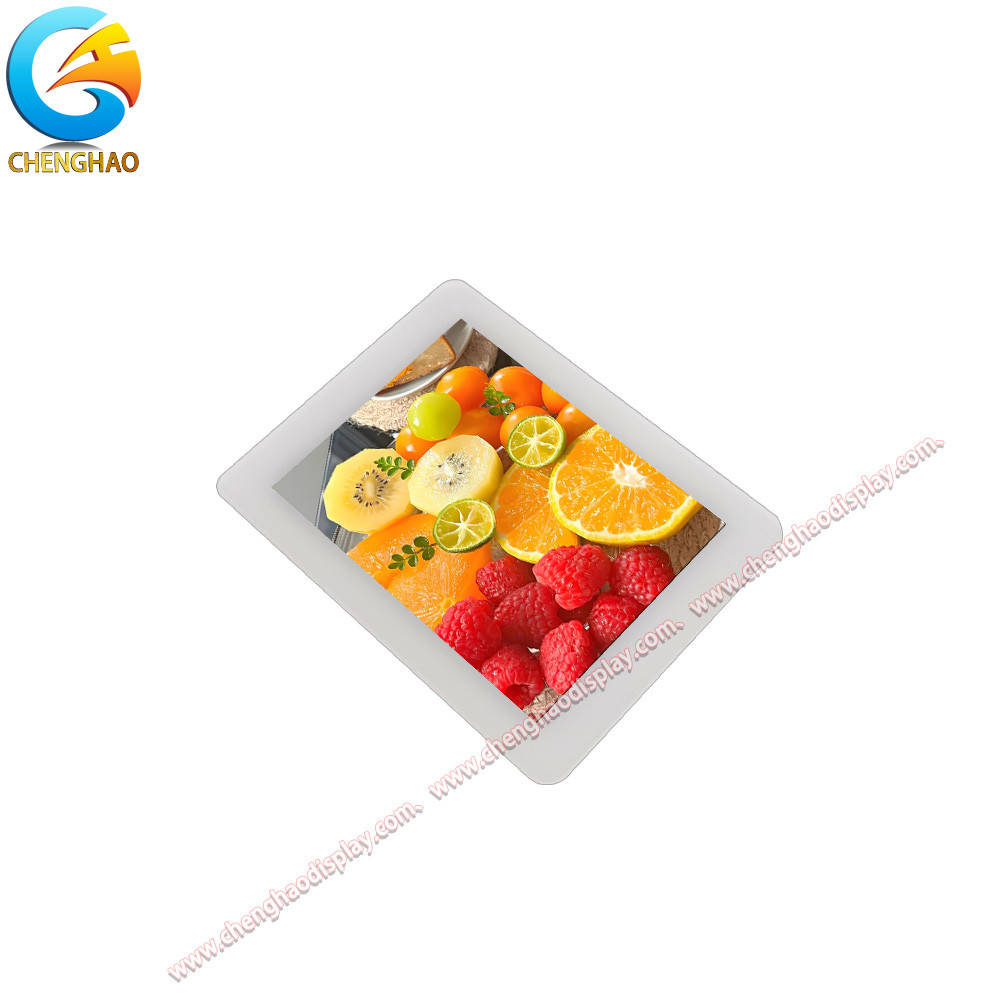

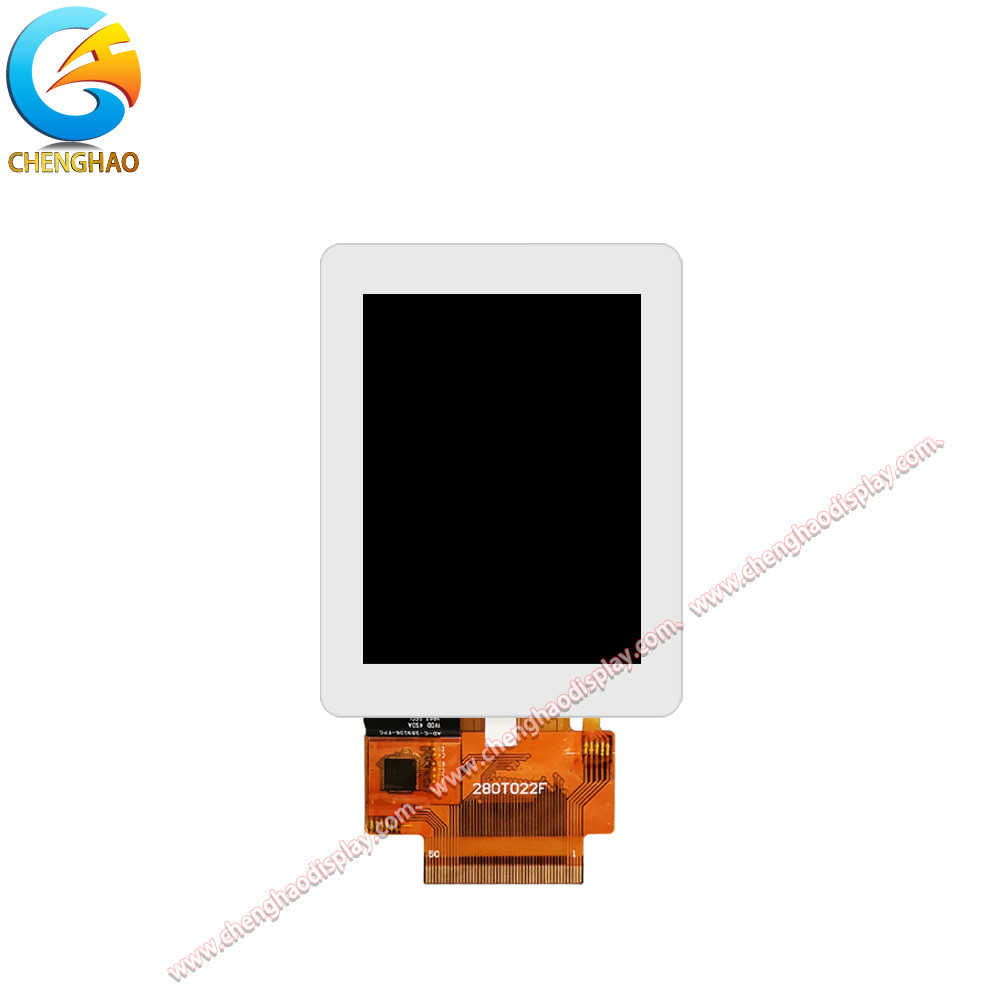

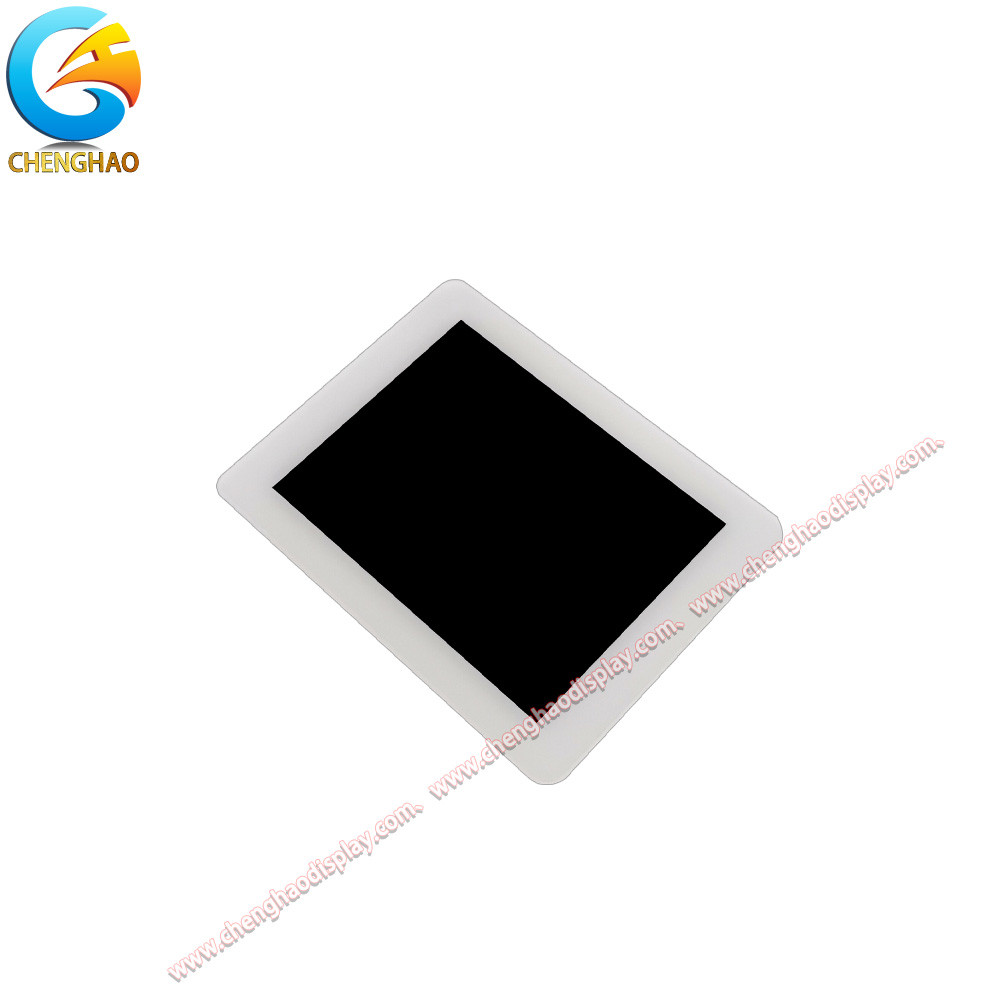

CH280QV22H-CTB एक 2.8-इंच रंग TFT एलसीडी मॉड्यूल है जिसे एम्बेडेड सिस्टम और पोर्टेबल टर्मिनलों के लिए कैपेसिटिव टच फ़ंक्शन के साथ डिज़ाइन किया गया है। मॉड्यूल 320x240 के रिज़ॉल्यूशन के साथ IPS तकनीक को अपनाता है,यह सुनिश्चित करना कि चित्र का रंग पूर्ण हो और देखने के कोण से प्रभावित न होसाइड व्यू की स्थिति में भी, छवि स्पष्टता और रंग स्थिरता अभी भी बनाए रखी जाती है, जो बहु-दिशात्मक इंटरैक्टिव उपकरणों की प्रदर्शन आवश्यकताओं को पूरा करती है।
यह उत्पाद SPI डिस्प्ले इंटरफेस को I2C टच संचार विधि के साथ जोड़ता है,प्रभावी ढंग से मदरबोर्ड संसाधन उपयोग को कम करने और पूरे मशीन डिजाइन के एकीकरण और लचीलेपन में सुधारपैनल की बाहरी परत में उच्च प्रकाश पारगम्यता वाला कवर ग्लास है और सतह की कठोरता 6H तक पहुंच जाती है, जो न केवल पहनने के प्रतिरोध को बढ़ाती है,लेकिन उत्पाद की समग्र बनावट और सेवा जीवन में भी सुधार करता है.
|
|
मॉड्यूल की समग्र संरचना कॉम्पैक्ट है और इसमें उत्कृष्ट आकार नियंत्रण है, जिसे सीमित स्थान वाले विभिन्न छोटे उपकरणों में एकीकृत करना आसान है।इसकी बैकलाइटिंग प्रणाली ऊर्जा बचत एलईडी समाधान को अपनाती है, जो कम बिजली खपत प्रदर्शन को ध्यान में रखते हुए स्थिर चमक प्रदान करता है, जो उच्च बैटरी जीवन आवश्यकताओं वाले उपकरण परिदृश्यों के लिए बहुत उपयुक्त है।
|
|
|
अनुकूलन क्षमता के मामले में CH280QV22H-CTB -20°C से +70°C के तापमान सीमा में स्थिर संचालन का समर्थन करता है, और औद्योगिक, बिजली, कृषि,चिकित्सा और बाहरी टर्मिनल उपकरणइसके अतिरिक्त, मॉड्यूल इंटरफ़ेस परिभाषा, प्रदर्शन चमक से लेकर संरचनात्मक मिलान तक कई अनुकूलित सेवाएं प्रदान करता है।जो विभिन्न उद्योगों में इसकी अनुकूलन क्षमता में काफी सुधार करता है.
उच्च परिभाषा वाले डिस्प्ले, संवेदनशील स्पर्श और उत्कृष्ट स्थिरता के साथ, CH280QV22H-CTB विभिन्न बुद्धिमान टर्मिनल प्रणालियों के लिए एक आदर्श मानव-मशीन इंटरफ़ेस समाधान बन गया है।चाहे वह औद्योगिक स्वचालन हो, बुद्धिमान नियंत्रण या पोर्टेबल डिवाइस विकास, यह मॉड्यूल एक उत्कृष्ट प्रदर्शन बातचीत अनुभव प्रदान कर सकता है।
|
|
|
विशेषताएं:
- 2.8 इंच का टीएफटी पूर्ण रंग एलसीडी डिस्प्ले
उच्च चमक वाले रंग टीएफटी पैनल को अपनाता है, नाजुक चित्र गुणवत्ता और उज्ज्वल रंग प्रस्तुत करता है, और विभिन्न दृश्य मांग परिदृश्यों के लिए उपयुक्त है।
- आईपीएस फुल-व्यूइंग एंगल तकनीक
उत्कृष्ट देखने के कोण प्रदर्शन के साथ, सामग्री को कई दिशाओं से स्पष्ट रूप से पढ़ा जा सकता है, जो बहु-कोण संचालन वातावरण के लिए उपयुक्त है।
- 320×240 रिज़ॉल्यूशन
छवियों, चिह्नों और पाठ की दैनिक प्रदर्शन आवश्यकताओं को पूरा करने के लिए मानक QVGA स्पष्टता प्रदान करता है।
- एकीकृत क्षमता टच स्क्रीन
अंतर्निहित क्षमता स्पर्श समारोह, हल्के स्पर्श संचालन, तेजी से प्रतिक्रिया, आधुनिक मानव-कंप्यूटर बातचीत अनुप्रयोगों के लिए उपयुक्त का समर्थन करता है।
- SPI + I2C दोहरी संचार इंटरफ़ेस
डिस्प्ले भाग एसपीआई इंटरफ़ेस का उपयोग करता है, और टच भाग आई 2 सी के माध्यम से संवाद करता है, जो सिस्टम कनेक्शन लचीलापन और विस्तार क्षमताओं में काफी सुधार करता है।
- प्रतिबिंब विरोधी सतह डिजाइन
स्क्रीन की सतह में तेज रोशनी वाले वातावरण में मजबूत पठनीयता सुनिश्चित करने के लिए एक विरोधी चमक प्रभाव है।
- 6H कठोरता कवर ग्लास
पैनल उच्च शक्ति वाली कांच सामग्री से बना है, जिसमें अच्छा खरोंच और प्रभाव प्रतिरोध है, जो मॉड्यूल के सेवा जीवन को बढ़ाता है।
- अति पतली मॉड्यूल संरचना
समग्र मोटाई अच्छी तरह से नियंत्रित है, कॉम्पैक्ट उपकरणों में एम्बेड करने के लिए उपयुक्त है, जिससे पूरी मशीन के लिए मूल्यवान स्थान की बचत होती है।
- कम शक्ति वाली एलईडी बैकलाइटिंग प्रणाली
बैकलाइट ऊर्जा-बचत एलईडी डिजाइन को अपनाता है, जो ऊर्जा खपत प्रबंधन को ध्यान में रखते हुए सेवा जीवन को बढ़ाता है, जो दीर्घकालिक संचालन परिदृश्यों के लिए उपयुक्त है।
- ऑपरेटिंग तापमान अनुकूलन की विस्तृत सीमा
-20°C से +70°C वातावरण में संचालन का समर्थन करता है, और विभिन्न औद्योगिक और बाहरी परिस्थितियों में स्थिर प्रदर्शन बनाए रख सकता है।
- अनुकूलित डिजाइन का समर्थन करता है
चाहे वह इंटरफेस परिभाषा हो, आकार संरचना हो या लोगो प्रिंटिंग, मॉड्यूल व्यक्तिगत परियोजना विकास की जरूरतों को पूरा करने के लिए कई अनुकूलन विकल्पों का समर्थन करता है।
तकनीकी मापदंडः
| तकनीकी पैरामीटर |
मूल्य |
| मॉड्यूल का आकार |
56 * 74 * 3.74 मिमी |
| एलसीडी प्रकार |
2.8 TFT+ CTP |
| सक्रिय क्षेत्र का आकार |
43.2 * 57.6 मिमी |
| एलसीडी इंटरफ़ेस |
एसपीआई |
| चमक |
300 सीडी/एम2 प्रकाशमानता |
| स्पर्श इंटरफ़ेस |
आईआईसी |
| भंडारण तापमान |
-30 ~ +80 °C |
| प्रदर्शन मोड |
आईपीएस/ट्रांसमिटिव/सामान्य रूप से काला |
| देखने के क्षेत्र का आकार |
42.8 * 57.2 मिमी |
| परिचालन तापमान |
-20 ~ +70 °C |
अनुप्रयोग:
एक 2.8 इंच पूर्ण रंग टीएफटी डिस्प्ले मॉड्यूल के रूप में एकीकृत क्षमता स्पर्श समारोह के साथ,CH280QV22H-CTB में कई उद्योगों और प्रणालियों में अपनी अच्छी प्रदर्शन और लचीले इंटरफ़ेस संयोजन के साथ व्यापक अनुकूलन क्षमता हैइस मॉड्यूल के विशिष्ट अनुप्रयोग क्षेत्र निम्नलिखित हैंः
(1) पोर्टेबल स्मार्ट टर्मिनल
अपने छोटे आकार और कम बिजली की खपत के कारण, मॉड्यूल विभिन्न हैंडहेल्ड उपकरणों में एकीकरण के लिए उपयुक्त है, जैसे पोर्टेबल डेटा कलेक्टर, हैंडहेल्ड स्कैनर, आउटडोर नेविगेटर आदि।टच ऑपरेशन का समर्थन करना और मानव-कंप्यूटर बातचीत अनुभव में सुधार करना.
(2) स्मार्ट होम कंट्रोल पैनल
CH280QV22H-CTB में अच्छी छवि प्रदर्शन प्रभाव और संवेदनशील स्पर्श प्रतिक्रिया है। यह अक्सर स्मार्ट स्विच, थर्मोस्टैट और प्रकाश नियंत्रण टर्मिनल जैसे घरेलू दृश्यों में उपयोग किया जाता है,एक सहज ग्राफिकल ऑपरेशन इंटरफ़ेस प्रदान करना.
(3) कृषि और ग्रीनहाउस स्वचालन उपकरण
इसकी व्यापक तापमान वातावरण में स्थिर संचालन क्षमता इसे कृषि पर्यावरण निगरानी, सिंचाई नियंत्रकों और अन्य उपकरणों में एक विश्वसनीय प्रदर्शन और नियंत्रण मॉड्यूल बनाती है।उपयोगकर्ताओं को वास्तविक समय में सेंसर डेटा देखने और संचालन निर्देशों को निष्पादित करने की अनुमति देता है.
(4) पहनने योग्य और स्वास्थ्य उपकरण
स्मार्ट हेल्थ इंस्ट्रूमेंट्स जैसे कि ब्लड प्रेशर मॉनिटर और पोर्टेबल ईसीजी डिवाइस में, CH280QV22H-CTB एक स्पष्ट डिस्प्ले इंटरफ़ेस प्रदान करता है और कम बिजली वाले एम्बेडेड कंट्रोल प्लेटफार्मों के साथ संगत है।उच्च एकीकृत उत्पादों के विकास को आसान बनाना.
(5) परिवहन सूचना प्रणाली
यह मॉड्यूल इलेक्ट्रिक स्कूटर, केंद्रीय नियंत्रण वाहन सहायक उपकरण और साझा इलेक्ट्रिक मोटरसाइकिल उपकरणों जैसे परिदृश्यों के लिए उपयुक्त है।यह गति जैसे वास्तविक समय के डेटा को प्रदर्शित करने के लिए एक सूचना इंटरफ़ेस के रूप में कार्य करता है, शक्ति, और ब्लूटूथ स्थिति उपयोगकर्ता के ड्राइविंग अनुभव को बढ़ाने के लिए।
(6) औद्योगिक पोर्टेबल परीक्षण उपकरण
क्षेत्र परीक्षण उपकरण जैसे कि वोल्टेज डिटेक्टर, पानी की गुणवत्ता विश्लेषक और लेजर रेंजमीटर में, इस मॉड्यूल का उपयोग न केवल डेटा डिस्प्ले विंडो के रूप में किया जा सकता है,लेकिन यह भी स्पर्श संचालन के माध्यम से मापदंडों और स्विच मोड सेट करने के लिए इस्तेमाल किया जा सकता है.
(7) उपभोक्ता इलेक्ट्रॉनिक्स में एम्बेडेड उपकरण
आदेश टर्मिनलों, मनोरंजन नियंत्रकों और छोटे पीओएस उपकरणों सहित प्रणालियों में, CH280QV22H-CTB का उपयोग कुशल दृश्य और परिचालन समर्थन प्रदान करने के लिए मुख्य डिस्प्ले मॉड्यूल के रूप में किया जा सकता है।
(8) चार्जिंग पाइल और ऊर्जा टर्मिनल डिस्प्ले स्क्रीन
मॉड्यूल की हस्तक्षेप विरोधी क्षमता और पर्यावरण अनुकूलन क्षमता इसे नई ऊर्जा चार्जिंग पाइलों, बैटरी प्रबंधन प्रणालियों और अन्य वातावरणों के लिए उपयुक्त बनाती है।उपयोगकर्ताओं और प्रणाली के बीच सूचना इंटरैक्शन इंटरफ़ेस के रूप में कार्य करना.
पैकेजिंग और वितरणः
परिवहन के दौरान CH280QV22H-CTB डिस्प्ले मॉड्यूल की सुरक्षा और अखंडता सुनिश्चित करने के लिए,हमने यह सुनिश्चित करने के लिए एक पेशेवर और मानकीकृत पैकेजिंग और रसद योजना विकसित की है कि उत्पाद ग्राहकों के हाथों तक पहुंचने से पहले क्षतिग्रस्त न हो, प्राप्त अनुभव और बाद में विधानसभा दक्षता में सुधार।
पैकेजिंग प्रक्रिया में, हम पैकेजिंग के लिए एक बहु-परत सुरक्षा संरचना का उपयोग करते हैं।प्रत्येक मॉड्यूल एक एंटी-स्टेटिक बैग में रखा जाता है ताकि इलेक्ट्रोस्टैटिक डिस्चार्ज को टीएफटी एलसीडी स्क्रीन या टच सर्किट को नुकसान न पहुंचेउत्पाद का लेबल एंटी-स्टैटिक बैग की सील पर लगाया जाता है, जिसमें आसानी से ट्रेसेबिलिटी और प्रबंधन के लिए मॉडल, बैच और सीरियल नंबर इंगित किया जाता है।
इसके बाद एक एकल उत्पाद या कई मॉड्यूल को विनिर्देशों और आकारों के अनुसार वर्गीकृत किया जाता है,और प्रत्येक मॉड्यूल के बीच भौतिक अलगाव प्राप्त करने के लिए एक अनुकूलित उच्च शक्ति ईवीए फोम मध्य विभाजन बॉक्स में लोड किया गया है ताकि कंपन और घर्षण को स्क्रीन या एफपीसी केबल को खरोंचने से रोका जा सकेइसके अतिरिक्त, नमी से बचने के लिए, सूखी सामग्री और आर्द्रता संकेतक कार्ड पैकेजिंग बॉक्स में रखे जाते हैं ताकि यह सुनिश्चित किया जा सके कि उत्पाद पूरे परिवहन प्रक्रिया के दौरान सूखा हो।
मॉड्यूल के पूरे बॉक्स को फिर पांच परतों के प्रबलित लहराती कार्डबोर्ड में रखा जाता है, और स्पष्ट रूप से चिह्नित "भंगुर", "नमी के लिए प्रतिरोधी" और "दबाव के लिए प्रतिरोधी" लेबल बाहर चिपकाए जाते हैं,उत्पाद की जानकारी और ग्राहक के वितरण पते का संकेतप्रत्येक कार्टन के साथ एक पैकिंग सूची आती है, जिसमें बॉक्स में मात्रा और सामग्री संख्या विस्तार से दर्ज की जाती है।
डिलीवरी के तरीकों के संदर्भ में, ग्राहक वास्तविक जरूरतों के अनुसार हवाई, समुद्री या एक्सप्रेस डिलीवरी सेवाएं चुन सकते हैं।हम अनुभवी अंतर्राष्ट्रीय रसद सेवा प्रदाताओं के साथ सहयोग करते हैं और ग्राहकों को सामान प्राप्त करने में आसानी के लिए डीडीपी (डिलीवर किए गए ड्यूटी पेड) वितरण शर्तों का समर्थन करते हैंकारखाने से बाहर जाने से पहले सभी सामानों का द्वितीयक निरीक्षण किया जाता है, और विस्तृत शिपिंग रिकॉर्ड और चालान उपलब्ध कराए जाते हैं।
इसके अतिरिक्त, तत्काल आदेशों और छोटे बैच आदेशों के लिए, हम ग्राहकों की परियोजना प्रगति और वितरण व्यवस्थाओं को अधिकतम सीमा तक पूरा करने के लिए अनुकूलित बैच शिपमेंट का समर्थन करते हैं।
वैज्ञानिक और कठोर पैकेजिंग प्रौद्योगिकी और विविधतापूर्ण रसद विकल्पों के माध्यम से, CH280QV22H-CTB को दुनिया भर में अपनी परिवहन दक्षता और उत्पाद सुरक्षा के लिए अत्यधिक मान्यता प्राप्त है,ग्राहकों को टर्मिनल उत्पादों के बड़े पैमाने पर उत्पादन और तैनाती को प्रभावी ढंग से बढ़ावा देने में मदद करना.
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: इस छोटे टीएफटी एलसीडी डिस्प्ले का ब्रांड नाम क्या है?
उत्तर: ब्रांड नाम चेंगहाओ ऑप्टोइलेक्ट्रॉनिक है।
प्रश्न: इस लघु एलसीडी स्क्रीन का मॉडल नंबर क्या है?
उत्तर: मॉडल संख्या CH280QV22H-CTB है।
प्रश्न: इस छोटे एलसीडी टच स्क्रीन के पास क्या प्रमाणपत्र हैं?
उत्तर: यह उत्पाद RoHS, CE और FCC से प्रमाणित है।
प्रश्न: इस लघु एलसीडी टच स्क्रीन के लिए न्यूनतम आदेश मात्रा क्या है?
एकः न्यूनतम आदेश मात्रा 100 टुकड़े है।
प्रश्न: इस लघु एलसीडी टच स्क्रीन के लिए पैकेजिंग विवरण क्या हैं?
एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्टन का उपयोग करते हैं, और बड़े आकार के लिए, हम फोम स्लॉट + कार्टन का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिजाइन करते हैं.
प्रश्न: इस छोटे एलसीडी टच स्क्रीन के लिए डिलीवरी का समय क्या है?
उत्तर: डिलीवरी का समय 3 से 7 दिन है।
प्रश्न: इस छोटे एलसीडी टच स्क्रीन के लिए भुगतान की शर्तें क्या हैं?
उत्तर: भुगतान की शर्तें टीटी (टेलीग्राफिक ट्रांसफर) हैं।
प्रश्न: इस लघु एलसीडी टच स्क्रीन की आपूर्ति क्षमता क्या है?
उत्तर: आपूर्ति क्षमता 300,000 टुकड़े प्रति माह है।
