800x480 पिक्सल 7 इंच कैपेसिटिव टच डिस्प्ले स्मार्ट होम के लिए एकदम सही -30 80C

उत्पाद का वर्णन:

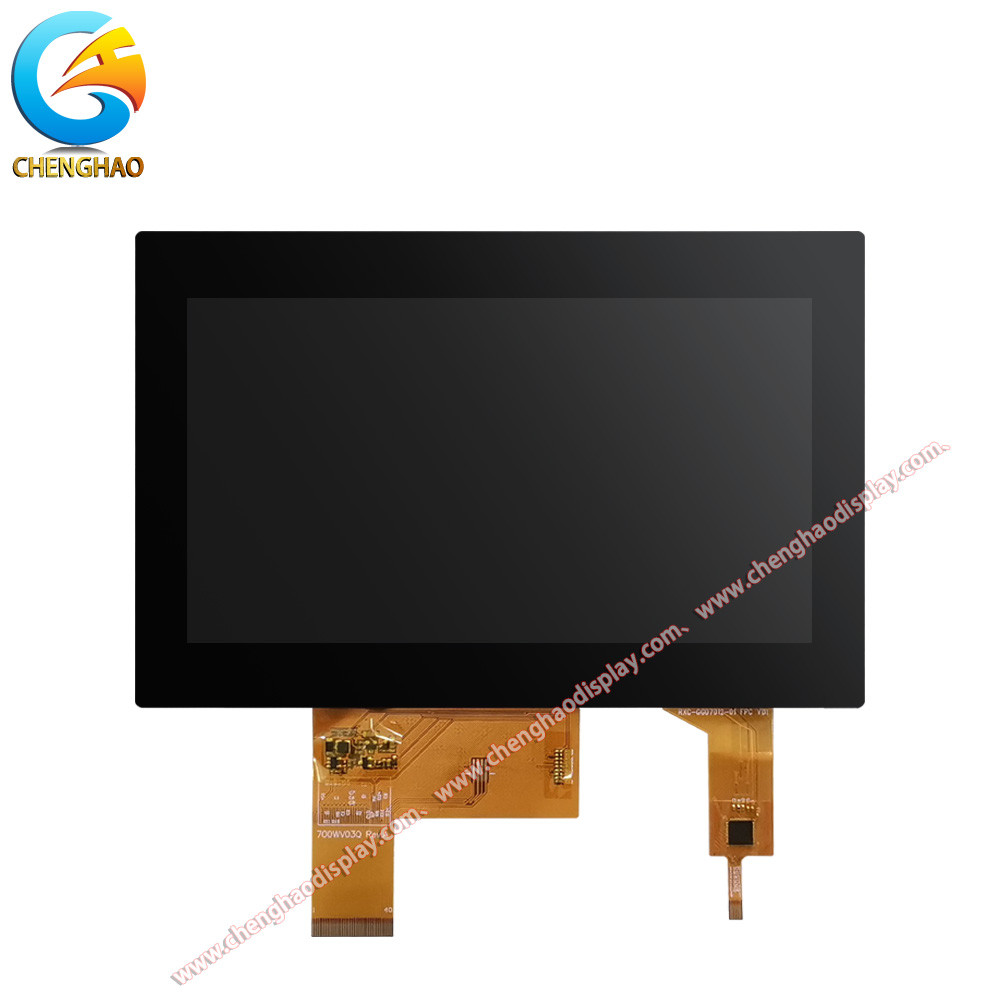

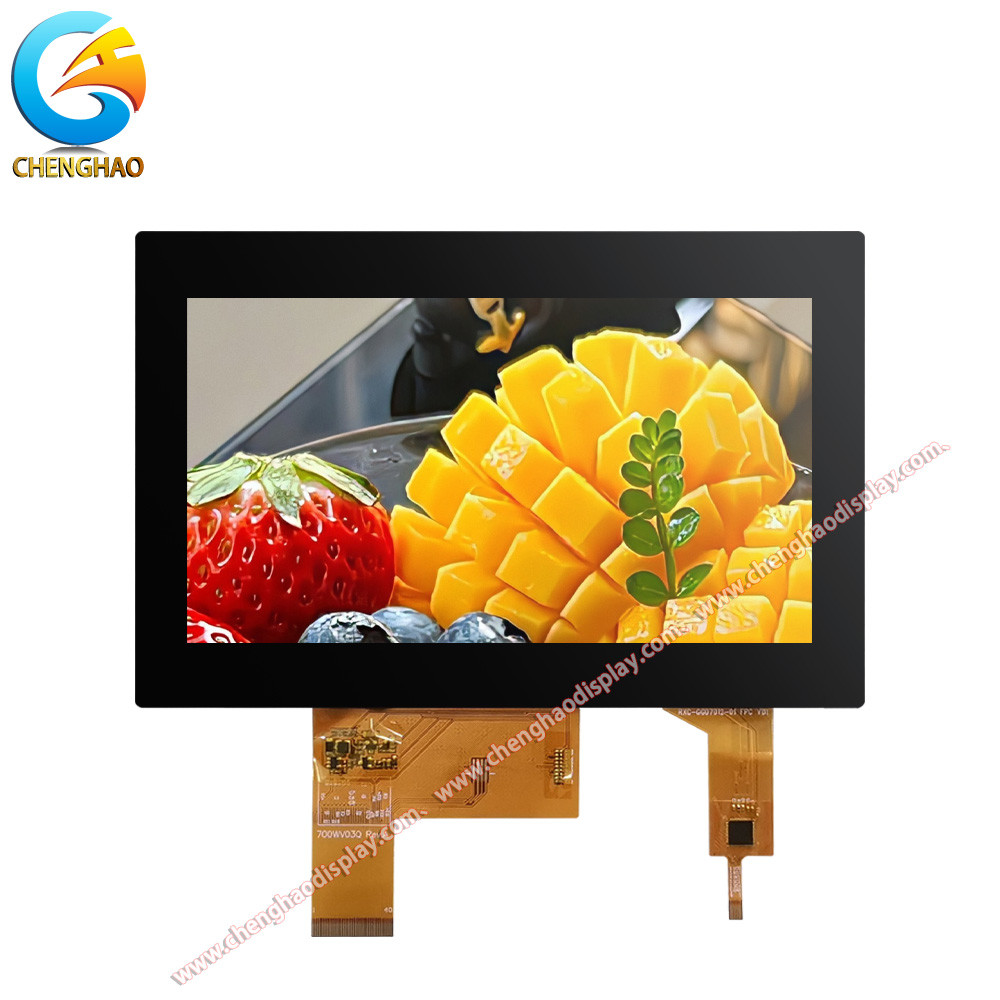

		CH700WV03A-CTBA एक उत्कृष्ट 7 इंच का कैपेसिटिव टच एलसीडी डिस्प्ले मॉड्यूल है जिसे विभिन्न अनुप्रयोगों की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है।यह मॉड्यूल उन्नत प्रदर्शन प्रौद्योगिकी और लचीले उपयोगकर्ता संपर्क कार्यों को जोड़ती है।इसकी मुख्य विशेषताओं में उच्च संकल्प, व्यापक तापमान रेंज और उत्कृष्ट प्रतिक्रिया गति शामिल हैं।जो इसे विभिन्न वातावरणों में उत्कृष्ट दृश्य अनुभव प्रदान करने में सक्षम बनाते हैं. सबसे पहले, CH700WV03A-CTBA में 800x480 का रिज़ॉल्यूशन है, जो स्पष्ट और नाजुक छवियों को प्रदर्शित कर सकता है।यह उच्च संकल्प यह सुनिश्चित करता है कि उपयोगकर्ता विभिन्न अनुप्रयोग परिदृश्यों में सटीक और समृद्ध दृश्य जानकारी प्राप्त कर सकेंचाहे औद्योगिक स्वचालन, स्मार्ट होम या चिकित्सा उपकरणों में हो, यह मॉड्यूल सूचना की पठनीयता और संचालन की सुविधा में प्रभावी ढंग से सुधार कर सकता है।
मॉड्यूल कैपेसिटिव टच तकनीक का उपयोग करता है और मल्टी-टच का समर्थन करता है, जिससे उपयोगकर्ताओं को डिवाइस के साथ सहज और लचीला ढंग से बातचीत करने की अनुमति मिलती है।इसकी अत्यंत कम स्पर्श प्रतिक्रिया समय सुचारू और तत्काल संचालन सुनिश्चित करता है, अनुप्रयोग परिदृश्यों के लिए उपयुक्त है जो तेजी से प्रतिक्रिया की आवश्यकता है, जैसे कि गेमिंग उपकरण और इंटरैक्टिव डिस्प्ले। टच पैनल में 87% तक प्रकाश पारगम्यता है,प्रदर्शन को अधिक जीवंत बनाना और उपयोगकर्ताओं को विभिन्न प्रकाश स्थितियों में एक अच्छा अनुभव मिल सकता है.
CH700WV03A-CTBA के डिजाइन में पर्यावरण अनुकूलन क्षमता को भी पूरी तरह से ध्यान में रखा गया है। इसका ऑपरेटिंग तापमान -20°C से +70°C तक है और यह चरम परिस्थितियों में स्थिर रूप से काम कर सकता है,विशेष रूप से औद्योगिक वातावरण और बाहरी अनुप्रयोगों के लिए उपयुक्त. इसके अतिरिक्त, CH700WV03A-CTBA का पतला और हल्का डिजाइन इसके प्रमुख लाभों में से एक है। इसकी मोटाई केवल 5.27 मिमी है, जिससे इसे विभिन्न इलेक्ट्रॉनिक उपकरणों में एकीकृत करना आसान हो जाता है।यह कॉम्पैक्ट डिजाइन न केवल स्थान बचाता है, लेकिन यह भी उत्पाद की समग्र सुंदरता के लिए एक आधुनिक महसूस जोड़ता है। इसकी उपस्थिति और संरचना भी अच्छी स्थायित्व और दीर्घकालिक विश्वसनीयता सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन की गई है। गुणवत्ता के मामले में, CH700WV03A-CTBA को सख्त गुणवत्ता निरीक्षणों से गुजरना पड़ा है और यह सुनिश्चित करने के लिए अंतरराष्ट्रीय मानकों को पूरा करता है कि उत्पाद कारखाने से बाहर निकलने पर उच्च गुणवत्ता आवश्यकताओं को पूरा करता है।चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स ग्राहकों को उपयोग के दौरान आने वाली विभिन्न समस्याओं को हल करने में मदद करने के लिए उच्च गुणवत्ता वाली बिक्री के बाद सेवा प्रदान करने के लिए प्रतिबद्ध है और यह सुनिश्चित करता है कि ग्राहक इसे चिंता के बिना उपयोग कर सकें.

विशेषताएं:

1डिस्प्ले मोड और रंग प्रदर्शनः टीएन/ट्रांसफ्लेक्टिव/सामान्य रूप से सफेद डिस्प्ले मोड अपनाया गया है, जो उच्च रंग संतृप्ति और सटीक बहाली के साथ 16.7M सच्चे रंग प्रदर्शन का समर्थन करता है,विभिन्न दृश्य आवश्यकताओं को पूरा करना.
2संकल्प और चमक पैरामीटरः 800×480 पिक्सेल के संकल्प और 300 cd/m2 चमक के साथ यह प्रदर्शन स्पष्टता और बुनियादी पर्यावरण अनुकूलन दोनों को ध्यान में रखता है,और पारंपरिक प्रकाश दृश्यों में उपयोग के लिए उपयुक्त है.
3स्पर्श प्रदर्शनः
(1) 0.7 मिमी मोटी टच ग्लास से लैस, प्रकाश पारगम्यता ≥ 87%, टच ऑपरेशन संवेदनशील है और दृश्य प्रभाव को प्रभावित नहीं करता है;
(2) कांच की कठोरता 6H तक पहुंच जाती है, जो पहनने के प्रतिरोधी और खरोंच प्रतिरोधी है, जिससे दीर्घकालिक स्थिरता सुनिश्चित होती है;
(3) इसमें एक कैपेसिटिव टच पैनल है, जो I2C इंटरफेस का समर्थन करता है, और इसमें 2.8V-3.3V की ऑपरेटिंग वोल्टेज रेंज है, जिसमें मजबूत संगतता है।
4संरचनात्मक डिजाइन:
(1) मॉड्यूल का आकार 180×119×5.27 मिमी है, जो हल्का, पतला और कॉम्पैक्ट है, और विभिन्न उपकरणों में एकीकृत करना आसान है;
(2) दृश्य क्षेत्र 164.9×100 मिमी है, जिसमें एक बड़ा प्रभावी प्रदर्शन क्षेत्र है, जो कई परिदृश्यों में प्रदर्शन आवश्यकताओं के लिए उपयुक्त है;

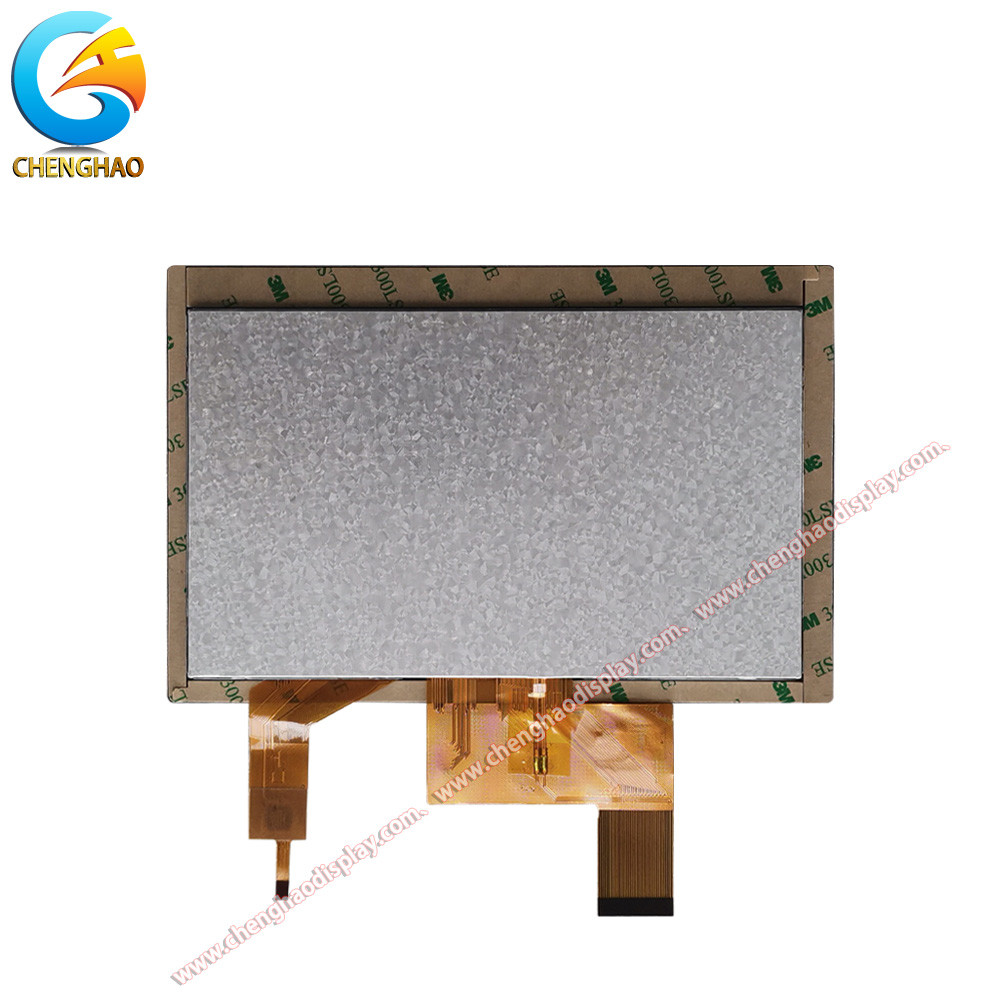

(3) यह टीएफटी एलसीडी पैनल, टच पैनल, ड्राइवर आईसी, बैकलाइट और एफपीसी जैसे घटकों से बना है, और संरचना का मॉड्यूलर डिजाइन रखरखाव और उन्नयन के लिए सुविधाजनक है।
5इंटरफेस और संगतताः यह आरजीबी तरल क्रिस्टल इंटरफेस को अपनाता है, मानकीकृत सिग्नल ट्रांसमिशन का समर्थन करता है, मुख्यधारा के नियंत्रण प्रणालियों के अनुकूल है,और उपकरण एकीकरण प्रक्रिया को सरल बनाता है.
6पर्यावरणीय अनुकूलन क्षमता:
(1) ऑपरेटिंग तापमान सीमा -20~+70°C है, और भंडारण तापमान -30~+80°C है।यह व्यापक तापमान वातावरण के अनुकूल हो सकता है और जटिल परिदृश्यों में इस्तेमाल किया जा सकता है जैसे कि उद्योग और वाहन-माउंटेड;
(2) उच्च और निम्न तापमान वातावरण में स्थिर संचालन सुनिश्चित करने के लिए टच ग्लास पारगम्यता को मॉड्यूल गर्मी अपव्यय डिजाइन के साथ जोड़ा गया है।
7अनुकूलन क्षमताः एफपीसी आकार और संरचना संशोधन, बैकलाइट चमक समायोजन, एलसीडी इंटरफ़ेस परिभाषा और टच पैनल अनुकूलन का समर्थन करता है,ग्राहकों की व्यक्तिगत आवश्यकताओं के अनुरूप लचीलापन.
8प्रमाणन और गुणवत्ता आश्वासनः उत्पादन ISO9001 गुणवत्ता प्रबंधन प्रणाली और ISO14001 पर्यावरण प्रबंधन प्रणाली का पालन करता है,और सख्त परीक्षण कच्चे माल से तैयार उत्पादों के लिए विश्वसनीयता और पर्यावरण संरक्षण मानकों को सुनिश्चित करने के लिए किया जाता है.

तकनीकी मापदंडः

अनुप्रयोग:

अपने सटीक पैरामीटर डिजाइन और स्थिर प्रदर्शन के साथ, CH700WV03A-CTBA को व्यापक रूप से उद्योग, उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव और चिकित्सा जैसे कई क्षेत्रों में अनुकूलित किया जा सकता है,और विभिन्न उपकरणों के मुख्य प्रदर्शन और इंटरैक्टिव घटक बन जाते हैंनिम्नलिखित एक विशिष्ट अनुप्रयोग परिदृश्य और लाभ विश्लेषण हैः

औद्योगिक नियंत्रण और स्वचालन उपकरण
औद्योगिक क्षेत्र में CH700WV03A-CTBA को मानव-मशीन इंटरफेस (HMI) के कोर डिस्प्ले मॉड्यूल के रूप में इस्तेमाल किया जा सकता है।इसका **800×480 पिक्सेल रिज़ॉल्यूशन** और **300 cd/m2 चमक** सुनिश्चित करता है कि उपकरण के परिचालन मापदंडों, दोष अलार्म की जानकारी और संचालन गाइड को पारंपरिक प्रकाश व्यवस्था जैसे कार्यशालाओं और नियंत्रण कक्षों में स्पष्ट रूप से प्रदर्शित किया जा सकता है।
1विशिष्ट अनुप्रयोग:
(1) सीएनसी मशीन टूल्स का संचालन पैनलः प्रसंस्करण प्रगति, समन्वय डेटा आदि का वास्तविक समय प्रदर्शन, तेजी से मापदंडों को समायोजित करने के लिए क्षमता स्पर्श का समर्थन;
(2) इंडस्ट्रियल इंटरनेट ऑफ थिंग्स (IIoT) गेटवे डिवाइसः एकीकृत तापमान, आर्द्रता, ऊर्जा खपत और अन्य डेटा निगरानी इंटरफेस, I2C टच इंटरफेस के माध्यम से स्थानीय बातचीत;
(3) स्वचालित उत्पादन लाइन कंसोलः आरजीबी इंटरफेस और पीएलसी नियंत्रण प्रणाली के साथ संयुक्त, उत्पादन लाइन की स्थिति का वास्तविक समय सिंक्रनाइज़ेशन, संचालन और रखरखाव दक्षता में सुधार।
2मुख्य लाभ:
(1) व्यापक तापमान अनुकूलन क्षमताः -20~+70°C परिचालन तापमान सीमा, औद्योगिक वातावरण में तापमान उतार-चढ़ाव का सामना कर सकती है;
(2) संरचनात्मक स्थायित्वः 6H कठोरता स्पर्श कांच और मॉड्यूलर डिजाइन, कंपन विरोधी, धूल विरोधी, कठोर कार्य परिस्थितियों में दीर्घकालिक संचालन के लिए उपयुक्त।

स्मार्ट होम और बिल्डिंग ऑटोमेशन
स्मार्ट होम परिदृश्य में, इस मॉड्यूल का उपयोग स्मार्ट केंद्रीय नियंत्रण स्क्रीन या डिवाइस टर्मिनल डिस्प्ले के रूप में किया जा सकता है ताकि घरेलू उपकरणों के केंद्रीकृत प्रबंधन और दृश्य बातचीत को प्राप्त किया जा सके।
1विशिष्ट अनुप्रयोग:
(1) स्मार्ट होम कंट्रोल पैनल: एकीकृत प्रकाश व्यवस्था, एयर कंडीशनिंग और सुरक्षा प्रणाली नियंत्रण इंटरफेस, टच ऑपरेशन के माध्यम से दृश्य मोड स्विचिंग;
(2) स्मार्ट घरेलू उपकरण डिस्प्लेः पैरामीटर डिस्प्ले और ओवन और वाशिंग मशीन जैसे उपकरणों के फ़ंक्शन चयन इंटरफ़ेस, ग्राफिक ऑपरेशन निर्देशों का समर्थन करते हुए;
(3) भवन इंटरकॉम प्रणालीः यूनिट डोर मशीनों या इनडोर एक्सटेंशन के लिए डिस्प्ले स्क्रीन के रूप में, यह आगंतुक छवियों, एक्सेस कंट्रोल स्थिति और अन्य जानकारी प्रदर्शित करता है।
2मुख्य लाभ:
(1) हल्के डिजाइनः कॉम्पैक्ट आकार 180×119×5.27 मिमी, दीवार या डिवाइस शरीर में एम्बेड करने के लिए आसान, स्थापना स्थान की बचत;
(2) कम बिजली की खपतः टच पैनल ऑपरेटिंग वोल्टेज 2.8V-3.3V है, जो बैटरी संचालित उपकरणों के लिए उपयुक्त है, और स्मार्ट होम टर्मिनलों की बैटरी जीवन को बढ़ाता है।

वाहनों में विद्युत उपकरण और मोबाइल उपकरण
CH700WV03A-CTBA की स्थिरता और पर्यावरणीय अनुकूलन क्षमता इसे वाहनों में लगे डिस्प्ले के लिए आदर्श विकल्प बनाती है, विशेष रूप से सहायक ड्राइविंग और वाहन मनोरंजन प्रणालियों के लिए।
1विशिष्ट अनुप्रयोग:
(1) कार नेविगेशन प्रणालीः मानचित्र पथ, वास्तविक समय यातायात जानकारी प्रदर्शित करता है, संक्षारक स्पर्श इशारा ज़ूमिंग और स्थान खोज का समर्थन करता है;
(2) कार ऑडियो और वीडियो प्रणालीः वीडियो और ऑडियो सूचियों को चलाएं, और आरजीबी इंटरफ़ेस के साथ उच्च परिभाषा छवि गुणवत्ता आउटपुट प्राप्त करें;
(3) इंजीनियरिंग मशीनरी डैशबोर्डः जैसे कि फोर्कलिफ्ट और एक्सकेवेटर स्थिति निगरानी स्क्रीन, तेल स्तर और गति जैसे प्रमुख डेटा प्रदर्शित करें।
2मुख्य लाभ:
(1) हस्तक्षेप विरोधी क्षमताः ईएमसी विद्युत चुम्बकीय संगतता डिजाइन के माध्यम से, वाहन वातावरण में डिस्प्ले पर सिग्नल हस्तक्षेप के प्रभाव को कम करें;
(2) व्यापक देखने के कोण की विशेषताएं: हालांकि देखने के कोण पैरामीटर 12 है (एक विशिष्ट दिशा देखने के कोण कोड हो सकता है),टीएन मोड में तेज प्रतिक्रिया गति है और गतिशील चित्र प्रदर्शन के लिए उपयुक्त है.

चिकित्सा उपकरण और उपकरण
चिकित्सा और परिशुद्धता उपकरणों के क्षेत्र में यह मॉड्यूल प्रदर्शन सटीकता और विश्वसनीयता के लिए पेशेवर परिदृश्यों की उच्च आवश्यकताओं को पूरा कर सकता है।
1विशिष्ट अनुप्रयोग:
(1) चिकित्सा मॉनिटरः हृदय गति और रक्त ऑक्सीजन जैसे महत्वपूर्ण संकेतों के डेटा का वास्तविक समय प्रदर्शन, और टच इंटरफ़ेस चिकित्सा कर्मचारियों को निगरानी मापदंडों को जल्दी से सेट करने का समर्थन करता है;
(2) पोर्टेबल डायग्नोस्टिक उपकरण: अल्ट्रासाउंड मशीनों जैसे छोटे डिस्प्ले स्क्रीन स्पष्ट रूप से छवि विवरण प्रस्तुत करते हैं और साइट पर निदान में सहायता करते हैं;
(3) प्रयोगशाला विश्लेषण उपकरणः प्रयोगात्मक प्रक्रियाओं, डेटा वक्रों और संचालन संकेतों को प्रदर्शित करते हैं, और बहु-भाषा इंटरफ़ेस स्विचिंग का समर्थन करते हैं।
2मुख्य लाभ:
(1) रंग सटीकताः 16.7M सही रंग प्रदर्शन चिकित्सा छवियों की उच्च-सटीक रंग प्रजनन आवश्यकताओं को पूरा करता है;
(2) साफ करने में आसान डिजाइनः चिकनी स्पर्श कांच की सतह को जल्दी से कीटाणुरहित किया जा सकता है और चिकित्सा वातावरण के स्वच्छता मानकों को पूरा करता है।

वाणिज्यिक और उपभोक्ता इलेक्ट्रॉनिक्स
वाणिज्यिक परिदृश्यों में, CH700WV03A-CTBA का उपयोग कंपनियों को सेवा दक्षता और उपयोगकर्ता अनुभव में सुधार करने में मदद करने के लिए एक हल्के डिस्प्ले टर्मिनल के रूप में किया जा सकता है।
1विशिष्ट अनुप्रयोग:
(1) खुदरा पीओएस प्रणालीः ऑर्डर विवरण, भुगतान राशि और पदोन्नति की जानकारी प्रदर्शित करता है, टच ऑपरेशन तेजी से चेकआउट का समर्थन करता है;
(2) स्व-सेवा टर्मिनल उपकरण: जैसे कि कतार मशीन और सूचना पूछताछ मशीनें, मैनुअल सेवा के दबाव को कम करने के लिए ग्राफिक मार्गदर्शन इंटरफ़ेस प्रदान करती हैं;
(3) इलेक्ट्रॉनिक मूल्य टैग और शेल्फ डिस्प्ले स्क्रीनः स्टोर संचालन में लचीलापन बढ़ाने के लिए उत्पाद की कीमतों, इन्वेंट्री और प्रचार गतिविधियों को गतिशील रूप से अपडेट करें।
2मुख्य लाभ:
(1) कम लागत और उच्च दक्षताः फैक्ट्री डायरेक्ट सप्लाई मॉडल खरीद लागत को कम करता है, मानकीकृत आरजीबी इंटरफ़ेस विकास चक्र को छोटा करता है;
(2) लचीली अनुकूलन क्षमताएंः एफपीसी संरचना संशोधन और बैकलाइट समायोजन का समर्थन करें, विभिन्न आकारों और स्थापना विधियों के वाणिज्यिक उपकरणों के अनुकूल हों।
