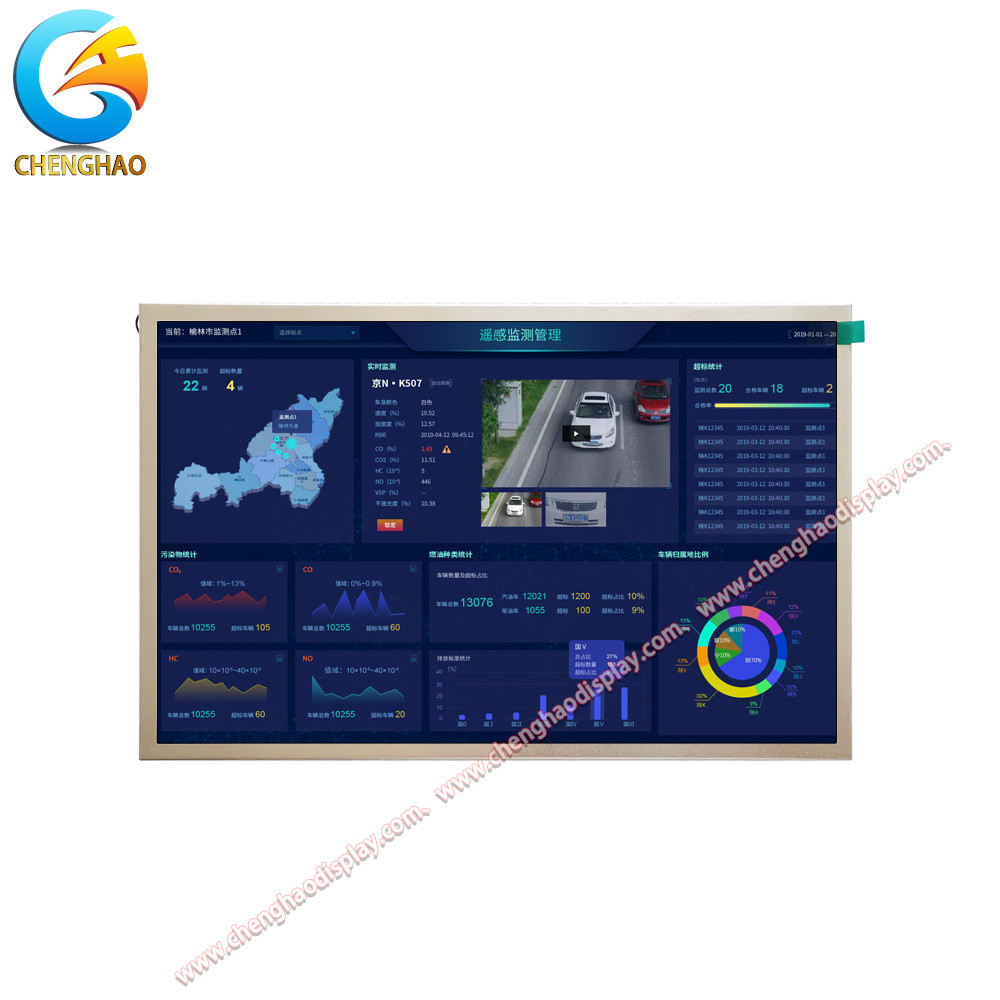

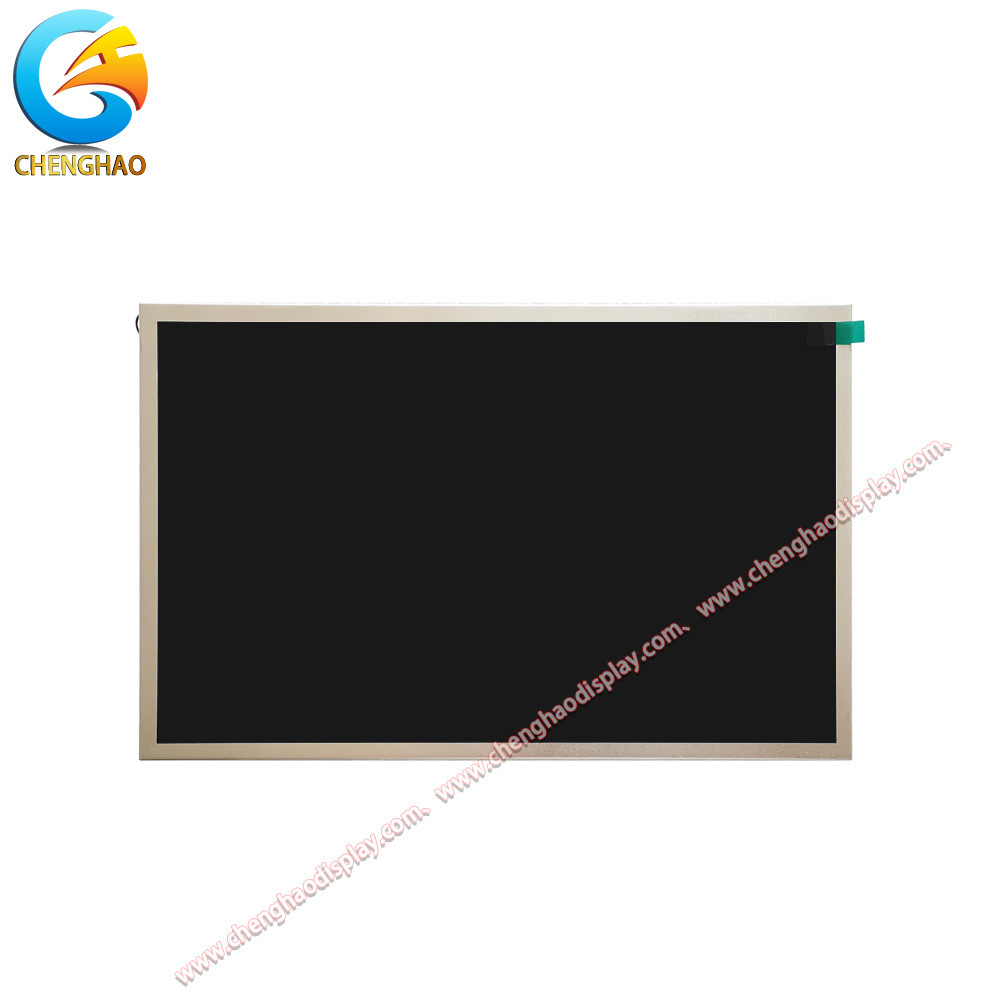

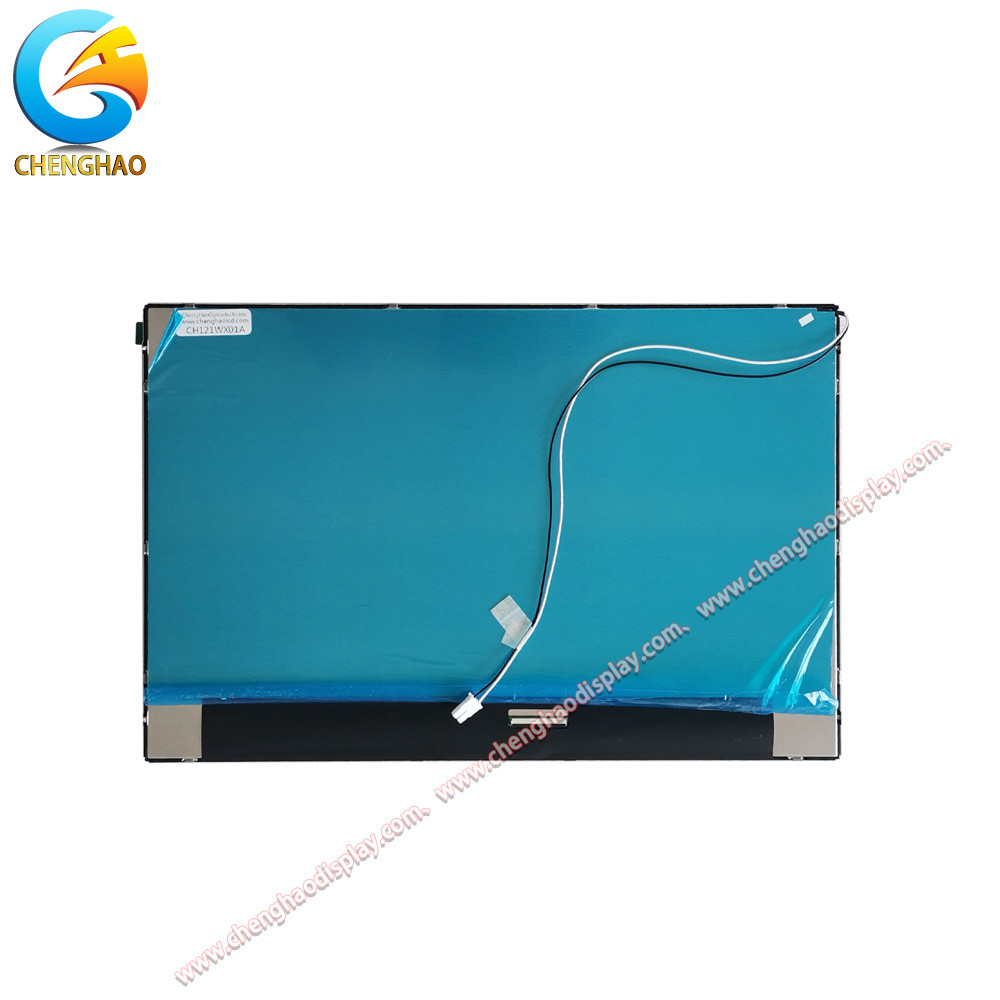

उच्च चमक एलसीडी मॉड्यूल डिस्प्ले 1280x800 1000cd/m2 चमक व्यापक तापमान के लिए उपयुक्त

उत्पाद का वर्णन:

CH121WX01A Chenghao Optoelectronics द्वारा लॉन्च किया गया एक 12.1 इंच का उच्च चमक वाला IPS एलसीडी डिस्प्ले मॉड्यूल है। यह मजबूत प्रकाश वातावरण के लिए डिज़ाइन किया गया है,1280×800 पिक्सेल के संकल्प और 1000 cd/m2 तक की चमक के साथएक एकीकृत औद्योगिक और व्यापारिक उद्यम के रूप में आईएसओ दोहरी प्रणालियों द्वारा प्रमाणित, Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

मॉड्यूल में आईपीएस हार्ड स्क्रीन तकनीक, एक ट्रांसमिटिव सामान्य रूप से ब्लैक डिस्प्ले मोड और एक एलवीडीएस हाई-स्पीड इंटरफेस को सटीक और स्थिर चित्र रंग सुनिश्चित करने के लिए अपनाया गया है।7M रंगों) और कुशल और विश्वसनीय डेटा ट्रांसमिशनइसका व्यापक तापमान डिजाइन (-20°C से +70°C) और कॉम्पैक्ट संरचना (मोटाई केवल 7.5 मिमी है) कठोर वातावरण और अंतरिक्ष-प्रतिबंधित उपकरणों के लिए उपयुक्त है।मॉड्यूल में एक अंतर्निहित अनाकार सिलिकॉन टीएफटी पैनल है, ड्राइवर आईसी और अनुकूलित बैकलाइट सिस्टम, कम बिजली की खपत और लंबे जीवन की विशेषताओं को ध्यान में रखते हुए।

.

मुख्य लाभ: बाहरी दृश्यताः 1000 सीडी/एम2 अति उच्च चमक, प्रत्यक्ष सूर्य के प्रकाश का भय नहीं, स्मार्ट परिवहन और बाहरी टर्मिनलों जैसे परिदृश्यों के लिए उपयुक्त; लचीला विस्तारः एफपीसी केबल अनुकूलन, इंटरफ़ेस प्रोटोकॉल समायोजन और टच पैनल एकीकरण का समर्थन करें, ग्राहक हार्डवेयर वास्तुकला से जल्दी मेल खाएं; तेजी से वितरणः उत्पाद विकास चक्र को छोटा करने के लिए नमूना आवेदन स्वीकार करें (MOQ 100 टुकड़े)

CH121WX01A का व्यापक रूप से औद्योगिक एचएमआई, चिकित्सा मॉनिटर, वाहन-माउंटेड केंद्रीय नियंत्रण, आईओटी गेटवे और स्मार्ट सुरक्षा उपकरणों में उपयोग किया जाता है।उच्च संकल्प और हस्तक्षेप विरोधी क्षमताओं के साथ अंतिम उपयोगकर्ता अनुभव में सुधारचेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स डिजाइन समर्थन से लेकर बड़े पैमाने पर उत्पादन तक सेवाओं की एक पूरी श्रृंखला प्रदान करता है,यह सुनिश्चित करना कि प्रत्येक मॉड्यूल अंतरराष्ट्रीय गुणवत्ता मानकों को पूरा करता है और ग्राहकों को उच्च अंत डिस्प्ले बाजार पर कब्जा करने में मदद करता है.

विशेषताएं:

(1) 85° पूर्ण दृश्य कोण प्रदर्शन
आईपीएस (इन-प्लेन स्विचिंग) तकनीक के आधार पर, तरल क्रिस्टल अणुओं को क्षैतिज रूप से व्यवस्थित किया जाता है, और जब वोल्टेज लागू किया जाता है तो एक व्यापक देखने के कोण कवरेज प्राप्त किया जा सकता है।सभी चार दिशाओं (ऊपर/नीचे/बाएं/दाएं) 85° देखने के कोण का समर्थन करते हैं. भले ही कई लोग कई कोणों से देख रहे हों (जैसे औद्योगिक नियंत्रण कंसोल का सहयोगात्मक संचालन या वाहन पर लगाए गए केंद्रीय नियंत्रण के झुकाव वाले देखने के कोण),चित्र का रंग संतृप्ति और विपरीत स्थिर रहता है, पारंपरिक टीएन पैनलों की ग्रेस्केल इन्वर्शन समस्या से बचता है, और उन परिदृश्यों के लिए उपयुक्त है जिनमें बहु-कोण सूचना साझा करने की आवश्यकता होती है।

(2) चरम परिवेश के अनुकूल
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)यह अभी भी अत्यधिक ठंडे वातावरण (जैसे कोल्ड चेन लॉजिस्टिक्स टर्मिनल) या उच्च तापमान कार्यशालाओं (जैसे धातु उपकरण एचएमआई) में स्थिर रूप से काम कर सकता है।तापमान में उतार-चढ़ाव के कारण डिस्प्ले लेग या बैकलाइट कम होने से बचें.

(3) अमूर्त सिलिकॉन टीएफटी ड्राइव
अनाकार सिलिकॉन (ए-सीआई) पतली फिल्म ट्रांजिस्टर प्रौद्योगिकी का प्रयोग किया जाता है,जिसकी कम विनिर्माण लागत और बड़े क्षेत्र के उत्पादन के फायदे हैं, जो निम्न तापमान वाले पॉलीक्रिस्टलाइन सिलिकॉन (LTPS) की तुलना में हैं. प्रत्येक पिक्सेल एक स्वतंत्र टीएफटी द्वारा संचालित होता है, जिसमें प्रतिक्रिया समय 15ms तक कम होता है। एलवीडीएस इंटरफ़ेस के साथ, 60 हर्ट्ज की ताज़ा दर 1280×800 रिज़ॉल्यूशन पर प्राप्त की जाती है,और गतिशील छवियों भूत से मुक्त हैं, जो उच्च गति डेटा परिदृश्यों के लिए उपयुक्त है जैसे कि चिकित्सा छवि प्रदर्शन या औद्योगिक वास्तविक समय निगरानी।

(4) सामान्य रूप से काले मोड में संचरण
जब बिजली बंद होती है, तरल क्रिस्टल अणुओं की डिफ़ॉल्ट व्यवस्था बैकलाइट को प्रवेश करने से रोकती है, और स्क्रीन शुद्ध काले रंग की होती है।कंट्रास्ट अनुपात 800 तक है:1, जो अंधेरे क्षेत्र विवरण प्रदर्शन में काफी सुधार करता है। प्रसारण बैकलाइट डिजाइन 10% से कम चमक उतार-चढ़ाव के साथ एक उच्च एकरूपता प्रकाश मार्गदर्शक प्लेट का उपयोग करता है,यह सुनिश्चित करना कि बाहरी प्रकाश के बल पर कोई स्थानीय अतिसंवेदनशीलता या रंग विचलन न हो, और कम बिजली की खपत (सामान्य बिजली की खपत 2.5W) और उच्च छवि गुणवत्ता आवश्यकताओं को ध्यान में रखते हुए।

(5) उच्च परिशुद्धता आकार अनुकूलन
मॉड्यूल का कुल आकार 277.7×180.6×7.5 मिमी है, प्रभावी प्रदर्शन क्षेत्र 261.12×163.2 मिमी है, और स्क्रीन-टू-बॉडी अनुपात 94.3% है।सटीक संरचनात्मक डिजाइन के माध्यम से (जैसे अति-पतले बेजल्स और एम्बेडेड माउंटिंग छेद), इसे अंतरिक्ष-प्रतिबंधित उपकरणों (जैसे पोर्टेबल परीक्षण उपकरण या ड्रोन ग्राउंड स्टेशन) में निर्बाध रूप से एकीकृत किया जा सकता है।ग्राहक के यांत्रिक संरचना अनुकूलन चक्र को छोटा करने के लिए सीएडी चित्र भी प्रदान किए जाते हैं.

तकनीकी मापदंडः

अनुप्रयोग:

अपनी उच्च चमक, व्यापक तापमान अनुकूलन और औद्योगिक-ग्रेड स्थिरता के साथ, CH121WX01A कई क्षेत्रों में पेशेवर उपकरणों की प्रदर्शन आवश्यकताओं को पूरा कर सकता है,विशेष रूप से निम्नलिखित उभरते और उच्च अंत परिदृश्यों के लिए:

(1) नवीकरणीय ऊर्जा निगरानी प्रणाली
मॉड्यूल की 1000 सीडी/एम2 की अति-उच्च चमक और आईपीएस पूर्ण दृश्य कोण विशेषताएं सौर ऊर्जा संयंत्रों या पवन संयंत्रों के बाहरी निगरानी टर्मिनलों के लिए उपयुक्त हैं।यह अभी भी प्रत्यक्ष सूर्य के प्रकाश के तहत बिजली उत्पादन दक्षता और ग्रिड भार जैसे वास्तविक समय डेटा को स्पष्ट रूप से प्रदर्शित कर सकता हैएलवीडीएस इंटरफेस की विद्युत चुम्बकीय हस्तक्षेप विरोधी क्षमता के साथ, यह जटिल विद्युत चुम्बकीय वातावरण में सिग्नल स्थिरता सुनिश्चित करता है।

(2) स्मार्ट कृषि आईओटी टर्मिनल
व्यापक तापमान डिजाइन (-20°C से +70°C) मॉड्यूल को आर्द्र या तापमान अंतर वाले वातावरण जैसे ग्रीनहाउस और आउटडोर मौसम स्टेशनों में स्थिर रूप से काम करने का समर्थन करता है।इसे अनुकूलित एफपीसी केबलों के माध्यम से कृषि मशीनरी टच पैनलों में लचीले ढंग से एकीकृत किया जा सकता है ताकि मिट्टी की नमी पर वास्तविक समय में प्रतिक्रिया प्रदान की जा सके, फसलों की वृद्धि के आंकड़े और उपकरण की स्थिति।

(3) एयरोस्पेस ग्राउंड कंट्रोल उपकरण
7.5 मिमी का अति पतला शरीर और उच्च स्क्रीन-टू-बॉडी अनुपात डिजाइन हवाई में रखरखाव टर्मिनलों या ग्राउंड कमांड डेस्क के कॉम्पैक्ट स्थान के लिए उपयुक्त है।अनाकार सिलिकॉन टीएफटी ड्राइवर कम बिजली की खपत पर उड़ान मापदंडों के निरंतर ताज़ा सुनिश्चित करता है, डिस्प्ले मॉड्यूल के लिए एवियोनिक्स उपकरणों के हल्के वजन और विश्वसनीयता की दोहरी आवश्यकताओं को पूरा करता है।

(4) गहरे समुद्र की खोज के उपकरण
यह मॉड्यूल एक विशेष पैकेजिंग प्रक्रिया के माध्यम से -30°C भंडारण सहिष्णुता प्राप्त करता है और इसका उपयोग गहरे समुद्र अन्वेषण उपकरण के कैबिन-इन डिस्प्ले यूनिट के लिए किया जा सकता है। The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) स्मार्ट रिटेल इंटरएक्टिव टर्मिनल
ट्रांसमिटिव सामान्यतः ब्लैक मोड शॉपिंग मॉल में उच्च परिवेश प्रकाश के तहत उच्च कंट्रास्ट बनाए रखता है, मल्टी-टच अनुकूलन (वैकल्पिक प्रोजेक्टेड कैपेसिटिव या अवरक्त समाधान) का समर्थन करता है,और स्व-सेवा चेकआउट मशीनों के लिए उपयुक्त है, वर्चुअल फिटिंग मिरर और अन्य उपकरण उपयोगकर्ता इंटरैक्शन अनुभव और उपकरण के सभी मौसम संचालन दक्षता में सुधार करने के लिए।

(6) विशेष वाहन नियंत्रण प्रणाली
विशेष वाहनों जैसे खनन ट्रकों और अग्नि बचाव वाहनों के लिए,मॉड्यूल में भूकंपीय प्रतिरोधी डिजाइन (5जी कंपन परीक्षण पास) और धूल और तेल के प्रतिरोधी सतह उपचार है ताकि ऊबड़ सड़क की स्थिति में सटीक स्पर्श प्रतिक्रिया सुनिश्चित हो सके, वाहन संचालन स्थितियों और नेविगेशन सूचनाओं का वास्तविक समय प्रदर्शन, और चालक के संचालन भार को कम करें।

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स उपरोक्त परिदृश्यों के लिए ऑप्टिकल समायोजन, इंटरफ़ेस परिभाषा से लेकर संरचनात्मक सुदृढीकरण तक गहन अनुकूलन सेवाएं प्रदान करता है।उपखंडित क्षेत्र में CH121WX01A के प्रदर्शन लाभ सुनिश्चित करने और ग्राहकों को विभेदित टर्मिनल उत्पाद बनाने में मदद करने के लिए.

सहायता एवं सेवाएं:

CH121WX01A एक उच्च गुणवत्ता वाला एलसीडी डिस्प्ले मॉड्यूल है जिसे चेंगहाओ ऑप्टोइलेक्ट्रॉनिक द्वारा विकसित और निर्मित किया गया है, जो ग्राहकों को व्यापक समर्थन और सेवाएं प्रदान करता है।उत्पादन और बिक्री, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहकों को पेशेवर डिस्प्ले समाधान प्रदान करने के लिए प्रतिबद्ध है।हम विभिन्न अनुप्रयोग परिदृश्यों में इसके सर्वोत्तम प्रदर्शन को सुनिश्चित करने के लिए विभिन्न प्रकार के समर्थन और सेवाएं प्रदान करते हैं.

सबसे पहले, CH121WX01A नमूना परीक्षण सेवाओं का समर्थन करता है और ग्राहक यह सत्यापित कर सकते हैं कि नमूना परीक्षण के माध्यम से उत्पाद प्रदर्शन परियोजना आवश्यकताओं को पूरा करता है या नहीं।हम लचीली अनुकूलन सेवाएं प्रदान करते हैं, और ग्राहक विशिष्ट परियोजना आवश्यकताओं के अनुसार मॉड्यूल को समायोजित कर सकते हैं, जैसे कि एफपीसी के आकार और संरचना को संशोधित करना, बैकलाइट चमक को समायोजित करना, एलसीडी इंटरफ़ेस को परिभाषित करना,और एक कस्टम टच पैनल डिजाइनयह अत्यधिक लचीली अनुकूलन क्षमता यह सुनिश्चित करती है कि उत्पाद ग्राहक के अनुप्रयोग वातावरण के अनुकूल हो सके।

तकनीकी सहायता के संदर्भ में, हमारी पेशेवर टीम ग्राहकों को तकनीकी मार्गदर्शन और बिक्री के बाद सेवाओं की एक पूरी श्रृंखला प्रदान करने में सक्षम है।कोई फर्क नहीं पड़ता कि ग्राहक उपयोग के दौरान किन समस्याओं का सामना करते हैं, हमारी टीम समय पर प्रतिक्रिया दे सकती है और समाधान प्रदान कर सकती है।CH121WX01A डिजाइन के सभी पहलुओं में उत्पादों की उच्च गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए ISO9001 गुणवत्ता प्रबंधन प्रणाली और ISO14001 पर्यावरण प्रबंधन प्रणाली मानकों का सख्ती से पालन करता है, उत्पादन और बिक्री के बाद।

CH121WX01A में औद्योगिक नियंत्रण, स्मार्ट होम, चिकित्सा उपकरण, कृत्रिम बुद्धिमत्ता, IoT डिवाइस और ऑटोमोटिव अनुप्रयोगों सहित कई प्रकार के अनुप्रयोग हैं।चाहे वह मानकीकृत उत्पाद हो या अनुकूलित समाधान, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहकों को अपने परियोजना लक्ष्यों को प्राप्त करने में मदद करने के लिए कुशल और विश्वसनीय समर्थन और सेवाएं प्रदान करने के लिए प्रतिबद्ध है।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद का मॉडल नंबर क्या है?

उत्तरः टीएफटी एलसीडी डिस्प्ले उत्पाद का मॉडल नंबर CH121WX01A है।

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के पास क्या प्रमाणपत्र हैं?

उत्तर: टीएफटी एलसीडी डिस्प्ले उत्पाद सीई, रोएचएस के साथ प्रमाणित है

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए न्यूनतम आदेश मात्रा क्या है?

उत्तरः टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए न्यूनतम आदेश मात्रा 100 पीसी है।

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए पैकेजिंग विवरण क्या हैं?

एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्टन का उपयोग करते हैं, बड़े आकार के लिए, हम फोम स्लॉट + कार्टन का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिजाइन करते हैं.

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए डिलीवरी का समय क्या है?

एः टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए डिलीवरी का समय 3 ~ 7 दिन है।

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए स्वीकार किए जाने वाले भुगतान की शर्तें क्या हैं?

उत्तर: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए स्वीकार्य भुगतान शर्तें टी/टी, अलीपे और पेपैल हैं।

प्रश्न: टीएफटी एलसीडी डिस्प्ले उत्पाद के लिए आपूर्ति क्षमता क्या है?

उत्तर: टीएफटी एलसीडी डिस्प्ले उत्पाद की आपूर्ति क्षमता 50000000 पीसी/माह है।
