उच्च संवेदनशीलता क्षमता प्रतिरोधी टच स्क्रीन 10.1 इंच पूर्ण रंग आईपीएस एलसीडी डिस्प्ले पैनल

उत्पाद का वर्णन:

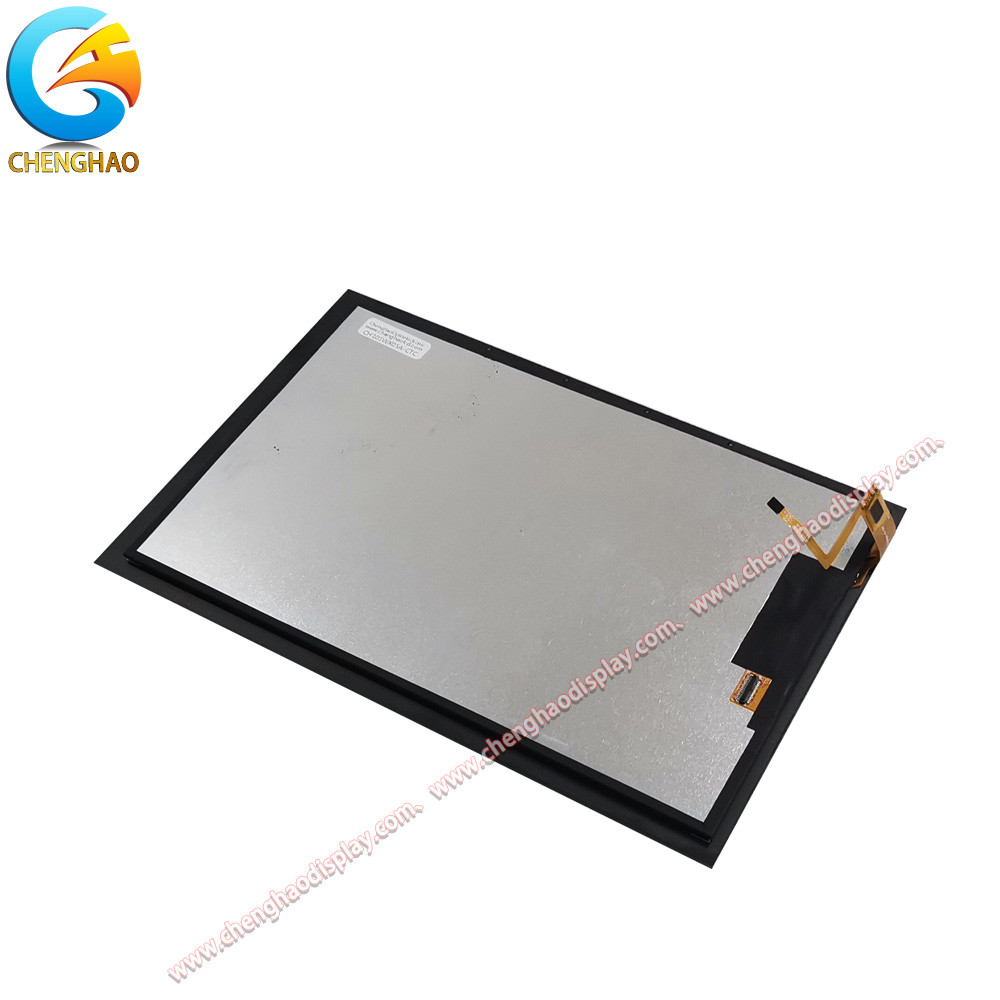

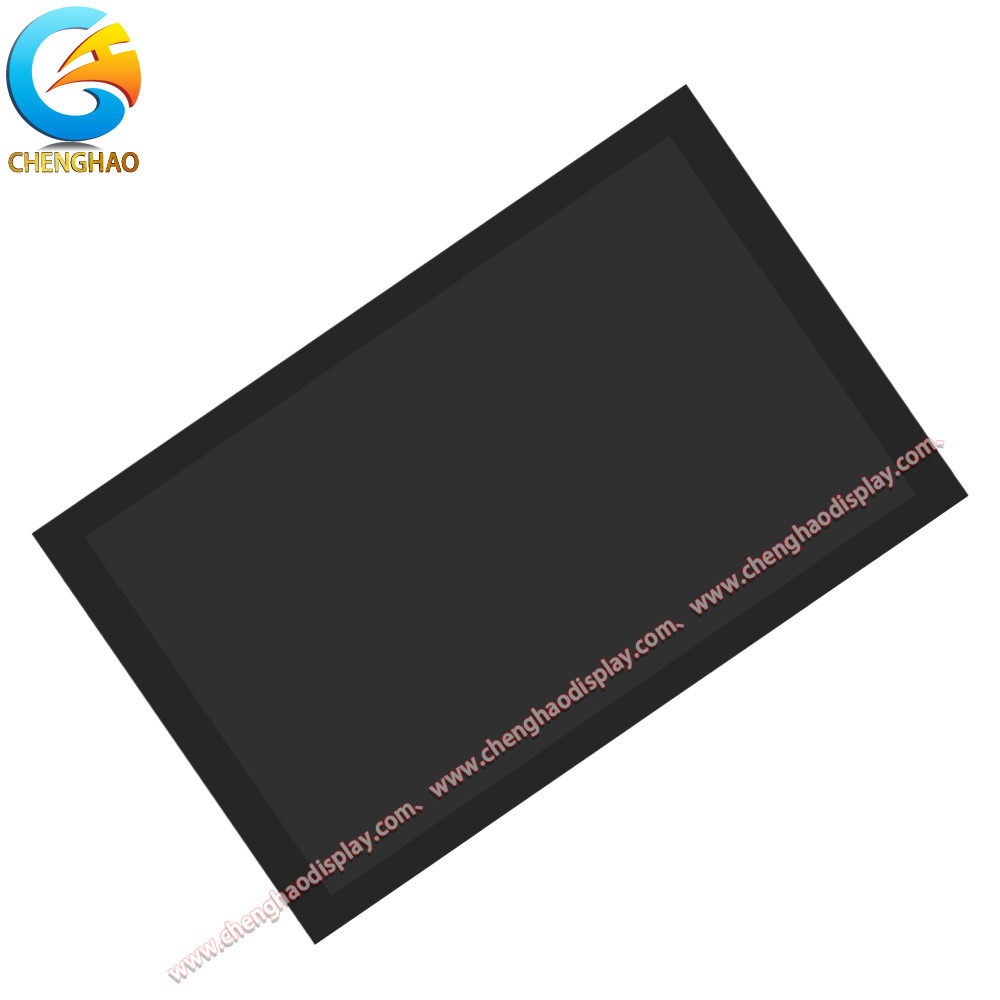

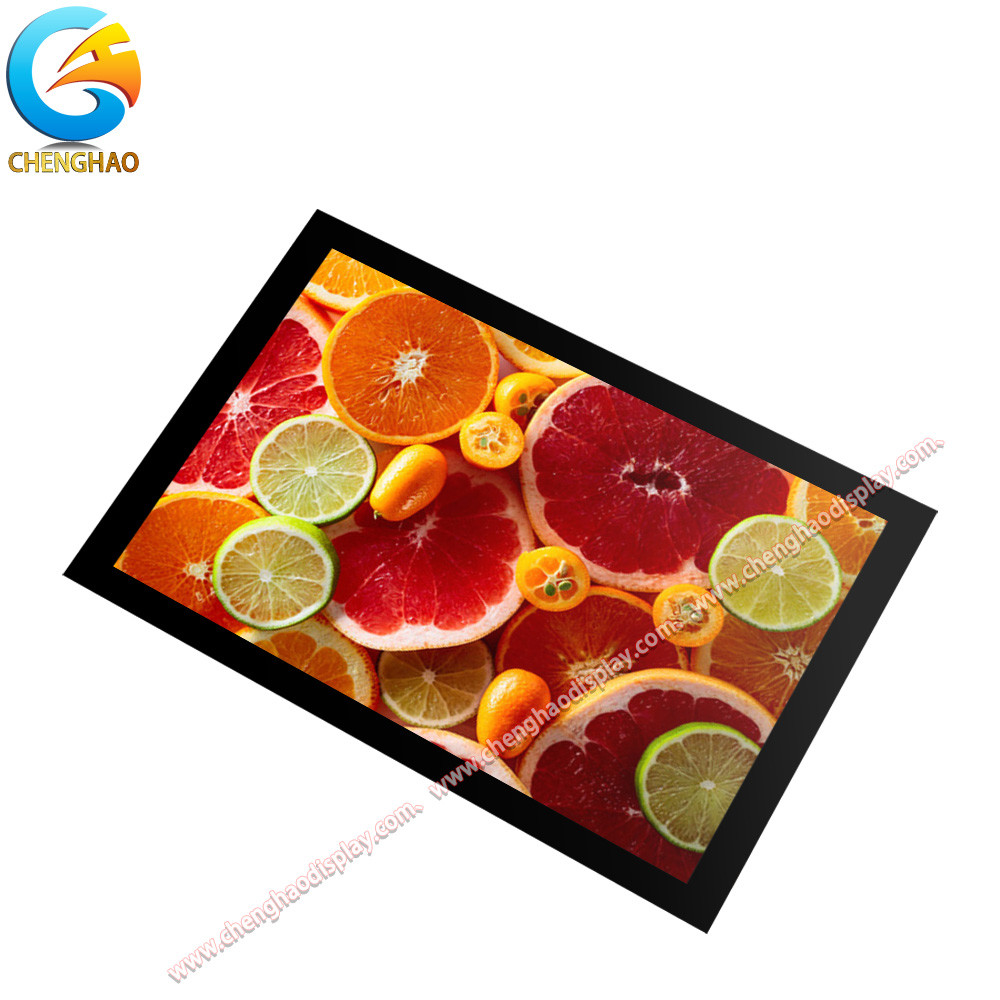

CH101WX05A-CTC एक 10.1 इंच का ऊर्ध्वाधर रंग TFT एलसीडी मॉड्यूल है जिसे उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें उच्च लागत-प्रभावशीलता और स्थिर प्रदर्शन की आवश्यकता होती है।इसका 800×1280 रिज़ॉल्यूशन IPS वाइड व्यू एंगल टेक्नोलॉजी (80/80/80/80) के साथ मिलकर नाजुक छवि गुणवत्ता और वाइड व्यू एंगल प्रदान करता है, बहु-व्यक्ति साझाकरण या जटिल इंटरफ़ेस संचालन की आवश्यकता वाले उपकरणों के लिए उपयुक्त है। 300cd/m2 की विशिष्ट चमक इनडोर वातावरण में एक नरम और स्पष्ट प्रदर्शन प्रभाव प्रदान करती है,और प्रसारण और सामान्य रूप से काले प्रदर्शन मोड के साथ, यह दृश्य अनुभव और बिजली खपत नियंत्रण को प्रभावी ढंग से संतुलित करता है।उच्च गति और कम शक्ति डेटा संचरण और स्थिर कनेक्शन सुनिश्चित करने के लिए 3SHW कनेक्टर, स्मार्ट उपकरणों की कुशल जरूरतों के अनुकूल।

		मॉड्यूल एक G+G कैपेसिटिव टच स्क्रीन समाधान, 2.0 मिमी का शीशा लेंस और 0.55 मिमी का ITO का मिश्रित संरचना को अपनाता है और मॉड्यूल की कुल मोटाई केवल 5.85±0.3 मिमी है,जो दोनों पतला और प्रभाव प्रतिरोधी हैसतह पर 6H कठोरता का कांच दैनिक खरोंच का सामना कर सकता है। यह एक GT911 टच चिप से लैस है, सटीक मल्टी-टच प्रतिक्रिया का समर्थन करता है,और मानव-कंप्यूटर बातचीत की दक्षता में सुधार करता है.
पर्यावरण अनुकूलन क्षमता के मामले में CH101WX05A-CTC -20°C से 70°C तक के तापमान के दायरे में स्थिर रूप से काम कर सकता है और भंडारण तापमान -30°C से 80°C तक बढ़ाया जाता है,जो बाहरी और औद्योगिक जैसे कठोर वातावरण के लिए उपयुक्त हैमॉड्यूल RoHS पर्यावरण संरक्षण मानकों के अनुरूप है, इसकी संरचना कॉम्पैक्ट है और इसे स्मार्ट होम टर्मिनलों, शैक्षिक इलेक्ट्रॉनिक व्हाइटबोर्ड,वाणिज्यिक प्रदर्शन उपकरण और अन्य क्षेत्र, उपयोगकर्ताओं को विश्वसनीय डिस्प्ले और टच समाधान प्रदान करता है। चाहे वह इनडोर कार्यालय हो, वाहन-माउंटेड एप्लिकेशन हो या औद्योगिक नियंत्रण,CH101WX05A-CTC उच्च लागत प्रदर्शन और स्थिर प्रदर्शन के साथ विविध जरूरतों को पूरा करता है.

विशेषताएं:

(1) 10.1 इंच की ऊर्ध्वाधर स्क्रीन IPS डिस्प्ले तकनीकः 80/80/80/80 चौड़े देखने के कोण डिजाइन के साथ 800×1280 उच्च संकल्प IPS पैनल को अपनाता है,निर्जीव कोण के बिना सटीक रंग और स्पष्ट प्रदर्शन सुनिश्चित करना, बहु-व्यक्ति सहयोग या जटिल इंटरफ़ेस संचालन परिदृश्यों के लिए उपयुक्त है।

(2) 300cd/m2 चमक और ऊर्जा-बचत मोडः ट्रांसमिटिव और सामान्य रूप से काले डिस्प्ले मोड के साथ संयुक्त 300cd/m2 की विशिष्ट चमक,आंतरिक वातावरण में एक नरम और स्पष्ट दृश्य अनुभव प्रदान करता है, बिजली की खपत को कम करते हुए और डिवाइस की बैटरी का जीवन विस्तार करते हुए।

(3) एमआईपीआई-डीएसआई हाई स्पीड इंटरफेस और समर्पित कनेक्टरः एमआईपीआई-डीएसआई इंटरफेस से लैस है, उच्च गति और कम बिजली डेटा ट्रांसमिशन का समर्थन करता है, और एफएच 26-31एस-0 से लैस है।सिग्नल स्थिरता सुनिश्चित करने और आधुनिक स्मार्ट उपकरणों की उच्च दक्षता आवश्यकताओं के अनुकूल करने के लिए 3SHW कनेक्टर.

(4) व्यापक तापमान सीमा पर्यावरण अनुकूलन क्षमताः ऑपरेटिंग तापमान सीमा -20°C से 70°C है, और भंडारण तापमान -30°C से 80°C है।यह बाहरी और औद्योगिक वातावरण जैसे उच्च तापमान अंतर वातावरण के अनुकूल है, चरम परिस्थितियों में उपकरण के स्थिर संचालन को सुनिश्चित करता है।

(5) हल्के और कॉम्पैक्ट संरचनात्मक डिजाइनः कुल मोटाई केवल 5.85 मिमी है। हल्के डिजाइन को पोर्टेबल उपकरणों या अंतरिक्ष-प्रतिबंधित अनुप्रयोग परिदृश्यों में एकीकृत करना आसान है,जैसे वाहन पर लगे केंद्रीय नियंत्रण, हैंडहेल्ड टर्मिनल आदि

(6) उच्च पारगम्यता और व्यापक वोल्टेज संगतताः ऑप्टिकल पारगम्यता ≥ 80%, पारदर्शी और प्राकृतिक चित्र; 2.8V-3.3V व्यापक वोल्टेज इनपुट का समर्थन करता है,विभिन्न प्रकार के उपकरण बिजली समाधानों के साथ संगत, और सिस्टम डिजाइन लचीलापन में सुधार।

(7) पर्यावरण संरक्षण और विश्वसनीयता प्रमाणन: RoHS पर्यावरण संरक्षण मानकों, सामग्री सुरक्षा के अनुरूप; सख्त पर्यावरण परीक्षण के बाद, दीर्घकालिक स्थिरता सुनिश्चित करें,औद्योगिक के लिए उपयुक्तउच्च विश्वसनीयता की आवश्यकताओं वाले चिकित्सा और अन्य क्षेत्रों में।

तकनीकी मापदंडः

अनुप्रयोग:

इसके 10.1 इंच के ऊर्ध्वाधर स्क्रीन डिजाइन, IPS व्यापक देखने के कोण प्रौद्योगिकी और उच्च विश्वसनीयता के साथ,CH101WX05A-CTC का व्यापक रूप से विभिन्न परिदृश्यों के प्रदर्शन और बातचीत की जरूरतों को पूरा करने के लिए विभिन्न क्षेत्रों में उपयोग किया जा सकता है:

-- औद्योगिक स्वचालन नियंत्रण टर्मिनल
कारखाने के उत्पादन लाइनों या यांत्रिक उपकरणों में,CH101WX05A-CTC (-20°C से 70°C) की व्यापक तापमान सीमा की विशेषताओं से यह सुनिश्चित होता है कि उपकरण उच्च और निम्न तापमान वातावरण में स्थिर रूप से काम कर सकेइसके उच्च रिज़ॉल्यूशन और व्यापक देखने के कोण के डिजाइन से ऑपरेटरों को वास्तविक समय के डेटा, उपकरण स्थिति चार्ट और अलार्म जानकारी को स्पष्ट रूप से देखना आसान हो जाता है।और ऊर्ध्वाधर स्क्रीन लेआउट मापदंडों के कई सेट प्रदर्शित करने के लिए अधिक उपयुक्त है. जी + जी टच स्क्रीन सटीक नियंत्रण का समर्थन करती है, और एमआईपीआई इंटरफ़ेस के उच्च गति डेटा संचरण के साथ,यह औद्योगिक नियंत्रण इंटरफ़ेस की कुशल बातचीत प्राप्त कर सकता है और उत्पादन दक्षता में सुधार कर सकता है.

-- वाहन सूचना और मनोरंजन प्रणाली
वाहन के अंदर दृश्य में, CH101WX05A-CTC की IPS व्यापक देखने के कोण तकनीक सूर्य के प्रकाश के प्रतिबिंब को कम करती है, जिससे चालक नेविगेशन को स्पष्ट रूप से पढ़ सकता है।विभिन्न कोणों पर वाहन सूचना और मनोरंजन सामग्री300 सीडी/एम2 की चमक कार में प्रकाश की स्थिति में तस्वीर को नरम रखती है, और पतली और हल्की संरचना डिजाइन को कार के केंद्र कंसोल में एकीकृत करना आसान है।व्यापक तापमान प्रदर्शन गर्मियों में उच्च तापमान जोखिम और सर्दियों में कम तापमान स्टार्टअप का सामना कर सकते हैं, जो वाहन प्रणाली के स्थिर संचालन को 24 घंटे सुनिश्चित करता है।

-- वाणिज्यिक स्मार्ट टर्मिनल और डिजिटल साइनेज
शॉपिंग मॉल और होटलों जैसे वाणिज्यिक स्थानों में, CH101WX05A-CTC का उपयोग स्मार्ट टर्मिनल या डिजिटल साइनेज के रूप में किया जा सकता है।इसका उच्च संकल्प और रंग अभिव्यक्ति उत्पाद विज्ञापनों को स्पष्ट रूप से प्रदर्शित करती है, प्रचार सूचना या इंटरैक्टिव सामग्री, और ऊर्ध्वाधर स्क्रीन डिजाइन लंबी पट्टी गतिशील चित्रों को चलाने के लिए उपयुक्त है।जी+जी टच स्क्रीन ग्राहक सेल्फ सर्विस क्वेरी या ऑपरेशन का समर्थन करती है, और एमआईपीआई इंटरफेस की कम बिजली की खपत की विशेषताएं उपकरण की ऊर्जा खपत को कम करती हैं, सेवा जीवन को बढ़ाती हैं, और वाणिज्यिक परिदृश्यों की दीर्घकालिक संचालन आवश्यकताओं को पूरा करती हैं।

-- चिकित्सा इमेजिंग और नैदानिक उपकरण
चिकित्सा क्षेत्र में, CH101WX05A-CTC का उपयोग पोर्टेबल अल्ट्रासाउंड उपकरण या मोबाइल डायग्नोस्टिक टर्मिनलों में किया जा सकता है।ऊर्ध्वाधर स्क्रीन डॉक्टरों के लिए छवियों के टुकड़े या परीक्षण डेटा को देखना आसान बनाती है, और IPS चौड़ा देखने का कोण कई लोगों की परामर्श के दौरान छवि की स्थिरता सुनिश्चित करता है। 300cd/m2 चमक इनडोर वातावरण में स्पष्ट छवियों को प्रस्तुत करती है,जबकि व्यापक तापमान प्रदर्शन बड़े तापमान अंतर जैसे अस्पताल शीत भंडारण या बाहरी निदान और उपचार के साथ परिदृश्यों के अनुकूल है, चिकित्सा उपकरणों की लचीलापन और विश्वसनीयता में सुधार।

-- रसद और भंडारण प्रबंधन उपकरण
लॉजिस्टिक्स उद्योग में हैंडहेल्ड टर्मिनलों या भंडारण उपकरणों में, CH101WX05A-CTC की उच्च चमक वाली स्क्रीन अभी भी स्पष्ट रूप से कार्गो जानकारी प्रदर्शित कर सकती है,बारकोड या मजबूत बाहरी प्रकाश के तहत मार्ग योजनाहल्का और कॉम्पैक्ट डिजाइन लंबे समय तक हैंडहेल्ड ऑपरेशन को सुविधाजनक बनाता है, और जी + जी टच स्क्रीन तेजी से कोड स्कैनिंग और डेटा प्रविष्टि का समर्थन करती है।व्यापक तापमान सीमा यह सुनिश्चित करती है कि उपकरण जटिल वातावरण जैसे कि शीत भंडारण (कम तापमान) या परिवहन वाहन (उच्च तापमान) में स्थिर रूप से काम कर सके, रसद संचालन की दक्षता और सटीकता में सुधार।

उपरोक्त अनुप्रयोग परिदृश्यों के माध्यम से, CH101WX05A-CTC उद्योग, परिवहन, वाणिज्य, चिकित्सा देखभाल,लॉजिस्टिक्स और अन्य क्षेत्रों में अपने प्रदर्शन लाभ और अनुकूलन क्षमता के साथ.

पैकिंग और शिपिंगः

पैकेजिंग और वितरण के मामले में, CH101WX05A-CTC डिस्प्ले मॉड्यूल सख्त मानकों का पालन करता है ताकि यह सुनिश्चित किया जा सके कि परिवहन के दौरान उत्पाद सुरक्षित और बरकरार हो।पैकेजिंग और वितरण के दौरान हम निम्नलिखित मुख्य उपाय करते हैं:

पैकिंग सामग्री: सभी शिपिंग बॉक्स निर्यात कठोरता मानकों को पूरा करते हैं ताकि यह सुनिश्चित हो सके कि वे परिवहन के दौरान बाहरी दबाव और प्रभाव का सामना कर सकें।हम परिवहन के दौरान डिस्प्ले को क्षतिग्रस्त होने से रोकने के लिए बॉक्स को भरने के लिए उच्च गुणवत्ता वाले फोम लाइनर का उपयोग करते हैं.

पैकिंग विधि: हम छोटे बक्से पैक करने के लिए बड़े बक्से का उपयोग करते हैं। यह विधि न केवल स्थान बचाने में मदद करती है, बल्कि परिवहन लागत को भी प्रभावी ढंग से कम करती है।अंदर छोटे बक्से बेहतर प्रत्येक प्रदर्शन मॉड्यूल की रक्षा कर सकते हैं और परिवहन के दौरान टकराव से बचने.

वजन और आकार नियंत्रणः प्रत्येक पैकेजिंग बॉक्स का वजन 3.5 किलोग्राम से अधिक नहीं होना चाहिए ताकि हैंडलिंग और परिवहन के दौरान आसान हैंडलिंग सुनिश्चित हो सके।विभिन्न परिवहन आवश्यकताओं के अनुकूल करने के लिए बॉक्स का आकार मानक के अनुसार समायोजित किया जाएगा.

अनुकूलित पैकेजिंग विकल्पः यदि ग्राहक की विशेष पैकेजिंग आवश्यकताएं हैं, तो हम ग्राहक की आवश्यकताओं के अनुसार पैकेजिंग को डिजाइन और समायोजित भी कर सकते हैं।इसमें पैकेजिंग विधि को बदलना और विशिष्ट रसद आवश्यकताओं को पूरा करने के लिए ग्राहक के निर्दिष्ट परिवहन विधि का उपयोग करना शामिल है.

शिपिंग प्रक्रियाः आदेश की पुष्टि के बाद, हम कम से कम समय में शिपमेंट की व्यवस्था करेंगे।सभी उत्पादों को शिपमेंट से पहले सख्त गुणवत्ता निरीक्षण से गुजरना होगा ताकि यह सुनिश्चित किया जा सके कि प्रत्येक मॉड्यूल मानकों को पूरा करता है और ग्राहकों द्वारा प्राप्त उत्पाद बरकरार हैं.

उपरोक्त पैकेजिंग और शिपिंग उपायों के माध्यम से, हम परिवहन के दौरान CH101WX05A-CTC डिस्प्ले मॉड्यूल की सुरक्षा और विश्वसनीयता सुनिश्चित करते हैं।हम ग्राहकों की अपेक्षाओं और जरूरतों को पूरा करने के लिए ग्राहकों को कुशल और पेशेवर रसद सेवाएं प्रदान करने के लिए प्रतिबद्ध हैं

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: CH101WX05A-CTC का 800×1280 रिज़ॉल्यूशन 10.1 इंच के स्क्रीन पर कैसे प्रदर्शित होता है? क्या पाठ और चित्र स्पष्ट हैं?
उत्तर: 10.1 इंच के स्क्रीन पर इस रिज़ॉल्यूशन का पिक्सेल घनत्व (पीपीआई) लगभग 149 है, जो पाठ, चार्ट और छवियों को संवेदनशीलता से प्रस्तुत कर सकता है, विशेष रूप से उन दृश्यों के लिए उपयुक्त है जिन्हें सटीक प्रदर्शन की आवश्यकता होती है,जैसे औद्योगिक नियंत्रण और वाहन सूचनाIPS वाइड व्यूइंग एंगल तकनीक यह सुनिश्चित करती है कि विभिन्न कोणों से देखने पर चित्र स्पष्ट और तेज रहे।

प्रश्न: जी+जी टच स्क्रीन का टच लाइफ कितना है? क्या यह दस्ताने से काम करता है?
उत्तर: टच स्क्रीन को 5 मिलियन से अधिक टच ऑपरेशन के लिए डिज़ाइन किया गया है, जो दीर्घकालिक उच्च आवृत्ति उपयोग की जरूरतों को पूरा करता है।इसकी क्षमतात्मक स्पर्श तकनीक पतले दस्ताने के साथ संचालन का समर्थन करती है, लेकिन मोटे दस्ताने संवेदनशीलता को प्रभावित कर सकते हैं। दस्ताने की सामग्री के अनुसार विशिष्ट प्रभाव का परीक्षण करने की आवश्यकता है, जो एक अनुकूलित विकल्प है।

प्रश्न: क्या वारंटी अवधि में सभी भागों की मरम्मत शामिल है? क्या मानव निर्मित क्षति के लिए शुल्क है?
उत्तर: गैर-मानव कारकों के कारण होने वाली स्क्रीन, टच घटकों और इंटरफेस जैसे मुख्य घटकों की विफलताओं को कवर करते हुए गारंटी अवधि 12 महीने है।यदि मानव द्वारा अनुचित संचालन (जैसे शारीरिक क्षति) के कारण उत्पाद क्षतिग्रस्त हो जाता हैइसके अलावा, यदि किसी भी प्रकार की क्षतिग्रस्त वस्तुओं के लिए एक विशिष्ट लागत निर्धारित की जाती है, तो इसके लिए एक विशिष्ट लागत निर्धारित की जाती है।

प्रश्न: क्या आप साइट पर तकनीकी सहायता या संचालन प्रशिक्षण प्रदान करते हैं?

एकः हम ग्राहकों को एकीकरण या उपयोग की समस्याओं को हल करने में सहायता करने के लिए दूरस्थ तकनीकी सहायता (जैसे टेलीफोन और वीडियो मार्गदर्शन) प्रदान करते हैं।यह परियोजना के पैमाने और क्षेत्र के अनुसार बातचीत और व्यवस्था की जा सकती हैयात्रा व्यय हो सकते हैं, जो अनुबंध समझौते के अधीन होंगे।

प्रश्न: यदि परिवहन के दौरान क्षति होती है, तो ग्राहक को इससे कैसे निपटना चाहिए?

उत्तर: कृपया हस्ताक्षर करने से पहले यह सुनिश्चित करें कि बाहरी पैकेजिंग बरकरार है या नहीं। यदि पैकेजिंग क्षतिग्रस्त है या उत्पाद असामान्य है,आपको घटनास्थल पर तस्वीरें लेने और क्षति प्रमाण पत्र जारी करने के लिए रसद कंपनी से संपर्क करने की आवश्यकता है, और 24 घंटों के भीतर हमारी ग्राहक सेवा से संपर्क करें। हम सबूतों के आधार पर क्षतिग्रस्त उत्पाद को मुफ्त में बदल देंगे या मरम्मत करेंगे।

प्रश्न: उत्पाद का भंडारण तापमान -30°C से 80°C तक होता है। क्या दीर्घकालिक भंडारण के लिए विशेष सुरक्षा की आवश्यकता होती है?

उत्तरः मानक भंडारण तापमान सीमा के भीतर कोई अतिरिक्त सुरक्षा की आवश्यकता नहीं है, लेकिन उत्पाद को जंग लगाने वाली गैसों के बिना सूखे वातावरण में संग्रहीत करने की सिफारिश की जाती है।नमी प्रतिरोधी बैग का प्रयोग करें और पैकेजिंग की अखंडता की नियमित जांच करें.
