10.1 इंच आईपीएस एलसीडी स्क्रीन एमआईपीआई डिस्प्ले टच स्क्रीन 31 पिन 1280x800 डिस्प्ले मोड आईपीएस /ट्रांसमिटिव/ सामान्यतः काला

उत्पाद का वर्णन:

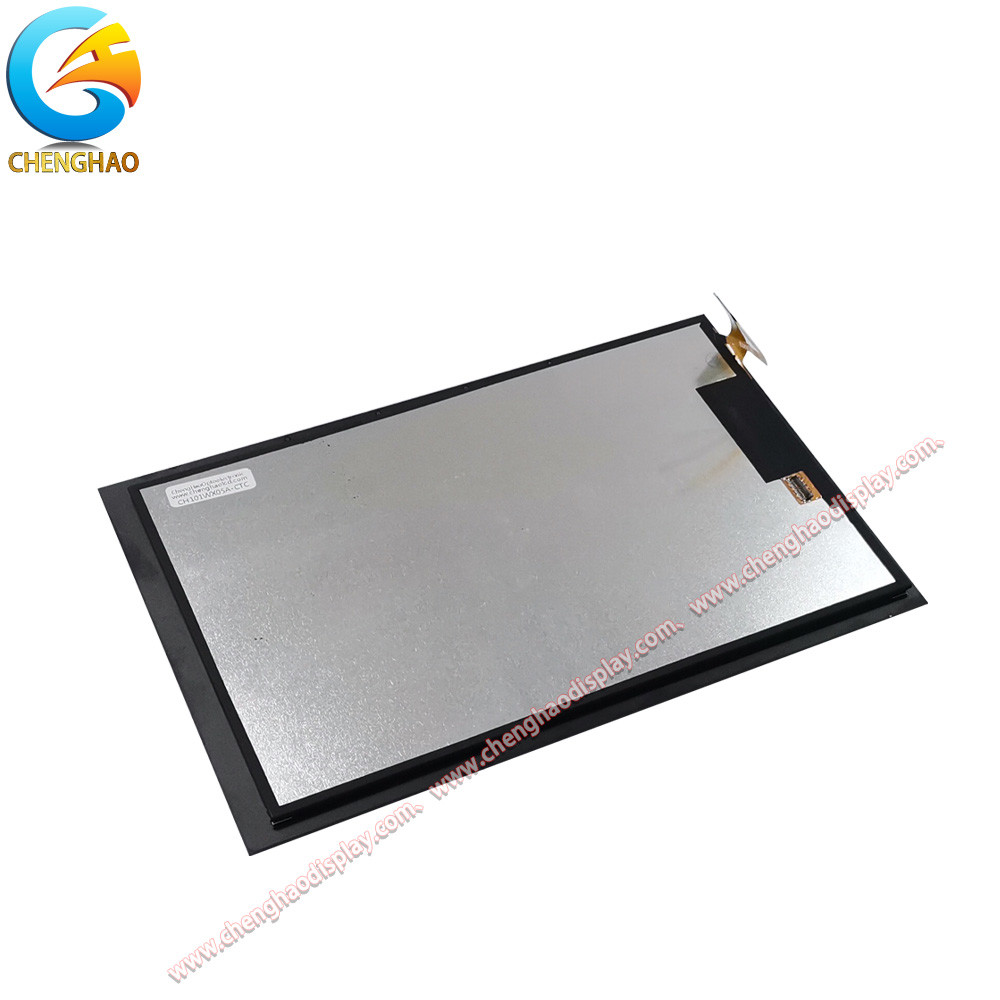

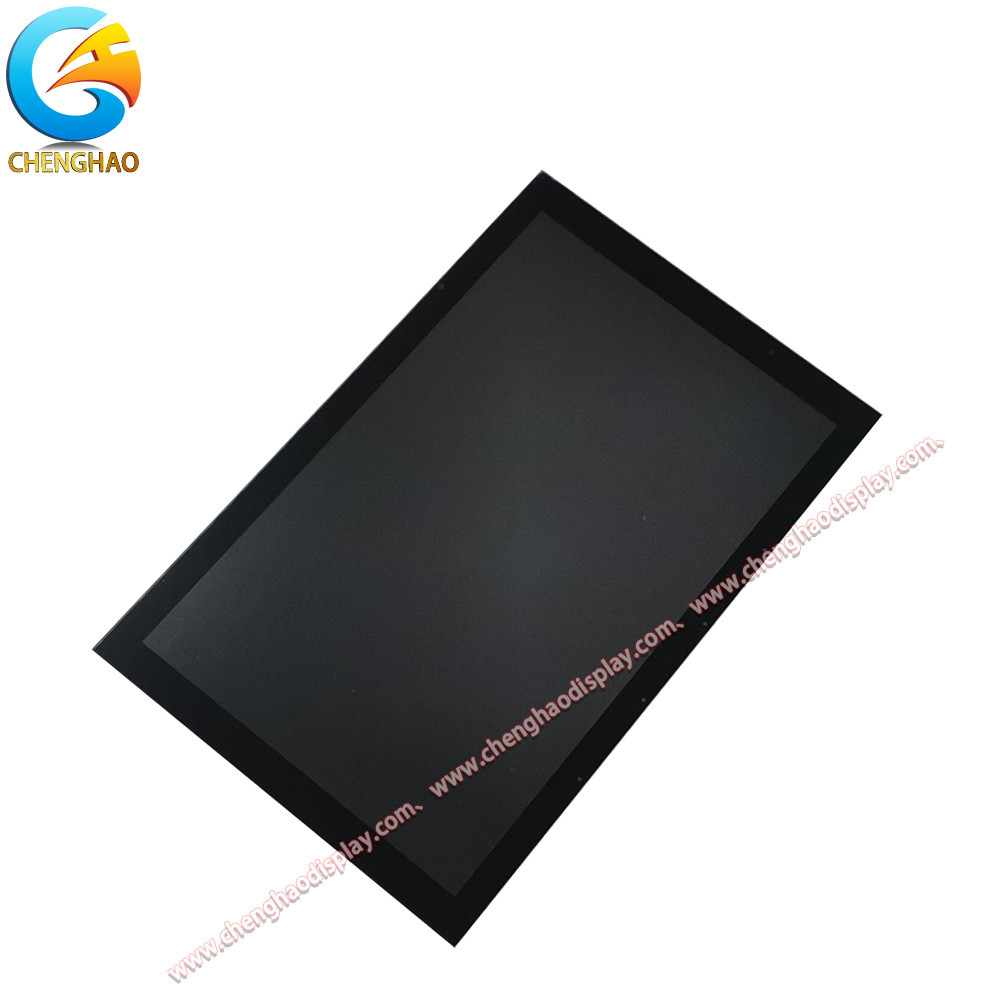

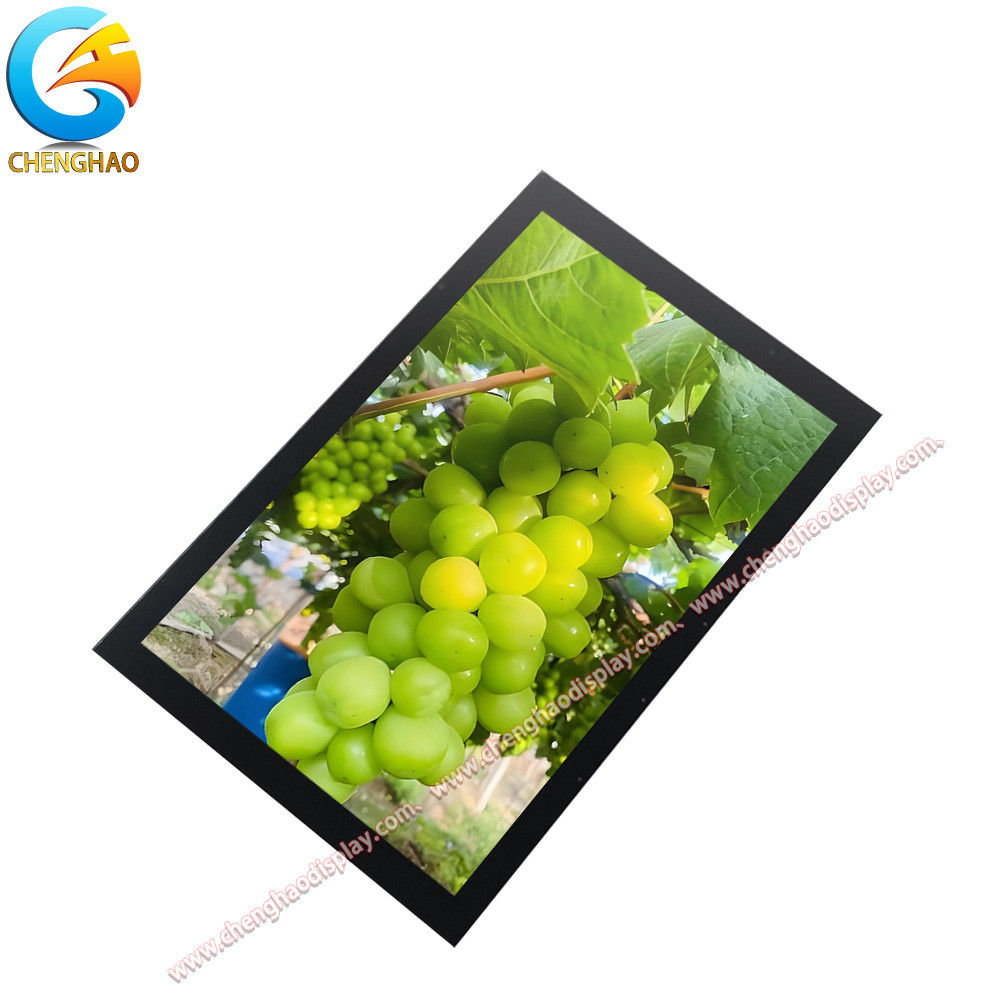

CH101WX05A-CTC एक 10.1 इंच ऊर्ध्वाधर रंग TFT एलसीडी मॉड्यूल है जिसे विविध प्रदर्शन आवश्यकताओं के लिए डिज़ाइन किया गया है।इसका 800×1280 रिज़ॉल्यूशन IPS वाइड व्यू एंगल तकनीक (80/80/80/80) के साथ सटीक रंग और वाइड व्यू एंगल सुनिश्चित करता है, साझा देखने या जटिल संचालन परिदृश्यों के लिए उपयुक्त है। 300cd/m2 की विशिष्ट चमक इनडोर वातावरण में स्पष्ट प्रदर्शन प्रदान करती है,प्रसारण और सामान्य रूप से काले प्रदर्शन मोड के साथ संयुक्त, प्रभावी रूप से बिजली की खपत को कम करता है और कंट्रास्ट में सुधार करता है। एमआईपीआई इंटरफ़ेस डिजाइन उच्च गति डेटा ट्रांसमिशन और कम बिजली संचालन का समर्थन करता है,आधुनिक स्मार्ट उपकरणों की कुशल आवश्यकताओं के अनुकूलकनेक्टर कनेक्शन स्थिरता सुनिश्चित करने के लिए FH26-31S-0.3SHW का उपयोग करता है।

यह टचस्क्रीन मॉड्यूल एक जी + जी कैपेसिटिव टचस्क्रीन का उपयोग करता है और एक GT911 टच चिप से लैस है ताकि सटीक और संवेदनशील मल्टी-टच ऑपरेशन का समर्थन किया जा सके।8V-3.3V, कम बिजली की खपत और उच्च संगतता की गारंटी है। 2.0 मिमी कांच लेंस और 0.55 मिमी आईटीओ कांच की मिश्रित संरचना में केवल 5.85±0.3 मिमी की कुल मॉड्यूल मोटाई है,जो कि हल्का और टिकाऊ दोनों हैटच स्क्रीन की सतह की 6H कठोरता दैनिक खरोंच का सामना कर सकती है।
		पर्यावरण अनुकूलन क्षमता के संदर्भ में, CH101WX05A-CTC -20°C से 70°C तक के तापमान के विस्तृत दायरे में स्थिर रूप से काम कर सकता है, और भंडारण तापमान दायरे को -30°C से 80°C तक बढ़ाया जाता है,जो बाहरी और औद्योगिक जैसे कठोर वातावरण के लिए उपयुक्त हैइसके अतिरिक्त, मॉड्यूल RoHS पर्यावरण संरक्षण मानकों का अनुपालन करता है और एक कॉम्पैक्ट संरचनात्मक डिजाइन है। यह स्मार्ट होम कंट्रोल टर्मिनलों में एकीकरण के लिए उपयुक्त है,वाहन सूचना प्रणाली, औद्योगिक नियंत्रण पैनल और अन्य उपकरण, उपयोगकर्ताओं को विश्वसनीय प्रदर्शन और बातचीत समाधान प्रदान करते हैं।

विशेषताएं:

10.1 इंच की ऊर्ध्वाधर स्क्रीन IPS डिस्प्ले:800×1280 उच्च-रिज़ॉल्यूशन IPS तकनीक को अपनाता है, 80/80/80/80 चौड़े देखने के कोण डिजाइन के साथ, सटीक रंग और सुसंगत देखने के कोण सुनिश्चित करता है,बहु-व्यक्ति सहयोग या जटिल परिचालन परिदृश्यों के लिए उपयुक्त.

300cd/m2 चमक और ऊर्जा-बचत मोडः300cd/m2 की विशिष्ट चमक, प्रसारण और सामान्य रूप से काले प्रदर्शन मोड के साथ संयुक्त,बिजली की खपत को कम करते हुए और ऊर्जा दक्षता में सुधार करते हुए इनडोर वातावरण में स्पष्ट दृष्टि प्रदान करता है.

G+G संचयी टच स्क्रीन:2.0 मिमी का ग्लास लेंस और 0.55 मिमी का आईटीओ ग्लास, जिसकी कुल मोटाई केवल 5.85±0.3 मिमी है, 6H की सतह की कठोरता, मजबूत खरोंच प्रतिरोध,सटीक बहु-स्पर्श संचालन का समर्थन करता है, और संवेदनशील प्रतिक्रिया सुनिश्चित करने के लिए एक GT911 चिप से लैस है।

एमआईपीआई हाई स्पीड इंटरफेस और स्थिर कनेक्शनःएमआईपीआई-डीएसआई इंटरफेस से लैस, यह उच्च गति और कम बिजली डेटा ट्रांसमिशन का समर्थन करता है, और सिग्नल ट्रांसमिशन की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए एफएच 26-31 एस-0.3 एसएचडब्ल्यू कनेक्टर से लैस है.

व्यापक तापमान सीमा के लिए पर्यावरण अनुकूलन क्षमताःयह -20°C से 70°C के बीच के तापमान के विस्तृत दायरे में स्थिर रूप से काम कर सकता है और भंडारण तापमान दायरे को -30°C से 80°C तक बढ़ाया जाता है,जो बाहरी और औद्योगिक जैसे उच्च तापमान अंतर वातावरण की उपयोग आवश्यकताओं को पूरा कर सकते हैं.

उच्च पारगम्यता और व्यापक वोल्टेज संगतताःऑप्टिकल ट्रांसमिटेंस ≥ 80%, चित्र पारदर्शी और प्राकृतिक है; टच पैनल 2.8V-3.3V व्यापक वोल्टेज इनपुट, मजबूत संगतता का समर्थन करता है, और विभिन्न प्रकार के उपकरण बिजली समाधानों के अनुकूल है।

हल्के और कॉम्पैक्ट संरचनात्मक डिजाइनःकुल मिलाकर मोटाई केवल 5.85 मिमी है, और हल्के डिजाइन को पोर्टेबल उपकरणों या अंतरिक्ष-प्रतिबंधित अनुप्रयोग परिदृश्यों में एकीकृत करना आसान है,जो उपकरण डिजाइन की लचीलापन में सुधार करता है.

पर्यावरण संरक्षण और विश्वसनीयता प्रमाणनःयह सामग्री सुरक्षा सुनिश्चित करने के लिए RoHS पर्यावरण संरक्षण मानकों के अनुरूप है; सख्त पर्यावरण परीक्षण के बाद,यह दीर्घकालिक स्थिरता की गारंटी देता है और उच्च विश्वसनीयता आवश्यकताओं के साथ औद्योगिक और चिकित्सा क्षेत्रों के लिए उपयुक्त है.

तकनीकी मापदंडः

अनुप्रयोग:

(1) वाहन में इंफोटेनमेंट सिस्टम
वाहन के अंदर के परिदृश्य में, CH101WX05A-CTC की ऊर्ध्वाधर स्क्रीन डिजाइन वाहन के केंद्र कंसोल के लेआउट के अनुरूप है, जिससे चालक को नेविगेशन को देखना आसान हो जाता है,संगीत और अन्य जानकारीIPS चौड़ा देखने का कोण प्रतिबिंबित हस्तक्षेप को कम करता है और विभिन्न ड्राइविंग कोणों पर दृश्यता सुनिश्चित करता है;एमआईपीआई इंटरफेस का उच्च गति संचरण वास्तविक समय में यातायात डेटा लोड करने का समर्थन करता है, और -20°C से 70°C के व्यापक तापमान प्रदर्शन कार में उच्च तापमान जोखिम या कम तापमान वातावरण का सामना कर सकते हैं, वाहन प्रणाली की विश्वसनीयता में सुधार करते हैं।

(2) वाणिज्यिक विज्ञापन और डिजिटल साइन
शॉपिंग मॉल, रेस्तरां और अन्य स्थानों पर, मॉड्यूल का उच्च संकल्प और रंग अभिव्यक्ति विज्ञापन सामग्री को स्पष्ट रूप से प्रदर्शित कर सकती है।ऊर्ध्वाधर स्क्रीन डिजाइन विज्ञापन या गतिशील जानकारी की लंबी पट्टियों को खेलने के लिए उपयुक्त है, और 300cd/m2 की चमक इनडोर लाइटिंग के तहत स्पष्ट और आंख को पकड़ने वाली है। पतली और हल्की संरचना को दीवार या ऊर्ध्वाधर विज्ञापन मशीनों में एकीकृत करना आसान है,और MIPI इंटरफेस की कम बिजली खपत विशेषताएं परिचालन लागत को कम करती हैं और दीर्घकालिक प्लेबैक के लिए उपयुक्त हैं.

(3) पोर्टेबल चिकित्सा निदान उपकरण
चिकित्सा क्षेत्र में, CH101WX05A-CTC का उपयोग पोर्टेबल अल्ट्रासाउंड उपकरण या मोबाइल डायग्नोस्टिक टर्मिनलों में किया जा सकता है।ऊर्ध्वाधर स्क्रीन डॉक्टरों के लिए छवियों के स्लाइस या डेटा चार्ट को देखना आसान बनाती है, और आईपीएस चौड़ा देखने का कोण बहु-व्यक्ति परामर्श के दौरान छवि की स्थिरता सुनिश्चित करता है।और व्यापक तापमान सीमा बड़े तापमान अंतर वाले परिदृश्यों के लिए उपयुक्त है जैसे अस्पताल शीत भंडारण या बाहरी निदान और उपचार, जो चिकित्सा उपकरणों की लचीलापन में सुधार करता है।

(4) औद्योगिक इंटरनेट ऑफ थिंग्स (IIoT) टर्मिनल
औद्योगिक वातावरण में, इस मॉड्यूल का उपयोग डिवाइस निगरानी स्क्रीन या मानव-कंप्यूटर बातचीत इंटरफ़ेस के रूप में किया जा सकता है।ऊर्ध्वाधर स्क्रीन डिजाइन वास्तविक समय डेटा के कई सेट प्रदर्शित करने के लिए उपयुक्त है (जैसे उत्पादन लाइन की स्थिति), सेंसर पैरामीटर), और IPS व्यापक देखने के कोण ऑपरेटरों को विभिन्न कोणों से सूचनाओं को जल्दी से पढ़ने की अनुमति देता है।व्यापक तापमान प्रदर्शन और विरोधी हस्तक्षेप क्षमता (RoHS प्रमाणित) उच्च तापमान में उपकरण के स्थिर संचालन सुनिश्चित करते हैंकारखाने में धूल या विद्युत चुम्बकीय व्यवधान वातावरण, और एमआईपीआई इंटरफ़ेस औद्योगिक नियंत्रकों के साथ कुशल संचार का समर्थन करता है।

उपरोक्त विविध अनुप्रयोग परिदृश्यों के माध्यम से, CH101WX05A-CTC अपने प्रदर्शन लाभों और अनुकूलन क्षमता के साथ विभिन्न उद्योगों के लिए विश्वसनीय प्रदर्शन और बातचीत समाधान प्रदान करता है।

सहायता एवं सेवाएं:

CH101WX05A-CTC डिस्प्ले मॉड्यूल न केवल तकनीकी विनिर्देशों में उत्कृष्ट है, बल्कि यह भी व्यापक समर्थन और सेवाएं प्रदान करता है ताकि यह सुनिश्चित किया जा सके कि ग्राहकों को उपयोग के दौरान सबसे अच्छा अनुभव हो।हम ग्राहकों को कुशल और पेशेवर सेवाएं प्रदान करने के लिए प्रतिबद्ध हैंहमारे द्वारा प्रदान की जाने वाली मुख्य सहायता सामग्री निम्नलिखित हैंः

(1) तकनीकी परामर्श: हमारी तकनीकी टीम ग्राहकों को पेशेवर तकनीकी परामर्श सेवाएं प्रदान करने के लिए हमेशा तैयार है।स्थापना मार्गदर्शन या कार्यात्मक अनुप्रयोग, ग्राहक समय पर उत्तर और सुझाव प्राप्त करने के लिए ईमेल या फोन द्वारा हमसे संपर्क कर सकते हैं।

(2) अनुकूलन सेवाः CH101WX05A-CTC मॉड्यूल मॉड्यूल के आकार, बैकलाइट चमक और इंटरफ़ेस प्रकार सहित विभिन्न अनुकूलन विकल्पों का समर्थन करता है।हमारे इंजीनियर ग्राहकों के साथ मिलकर यह सुनिश्चित करेंगे कि अनुकूलित समाधान विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करता है, जिससे उत्पाद की प्रयोज्यता और प्रदर्शन में सुधार होता है [1].
वारंटी और बिक्री के बाद सेवाः हम सामान्य उपयोग के तहत उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए CH101WX05A-CTC के लिए एक वर्ष की वारंटी सेवा प्रदान करते हैं।यदि वारंटी अवधि के दौरान किसी भी गुणवत्ता की समस्या होती है, हम ग्राहकों के अधिकारों और हितों की रक्षा सुनिश्चित करने के लिए निःशुल्क मरम्मत या प्रतिस्थापन सेवाएं प्रदान करेंगे [2].

(3) नमूना सहायताः खरीदारी निर्णय लेने से पहले ग्राहकों को मूल्यांकन करने में मदद करने के लिए, हम नमूना आवेदन सेवाएं प्रदान करते हैं।ग्राहक यह पुष्टि करने के लिए परीक्षण के लिए नमूने मांग सकते हैं कि क्या उत्पाद उनकी आवश्यकताओं को पूरा करता है.

(4) प्रतिक्रिया और सुधार: हम ग्राहकों की प्रतिक्रिया को महत्व देते हैं और अपने उत्पादों और सेवाओं में निरंतर सुधार के लिए नियमित रूप से उपयोगकर्ता अनुभव और सुझाव एकत्र करते हैं। ग्राहक संतुष्टि हमारा लक्ष्य है,और हम प्रतिक्रिया के आधार पर उत्पाद प्रदर्शन और सेवा गुणवत्ता को लगातार अनुकूलित करेंगे.

उपरोक्त समर्थन और सेवाओं के माध्यम से, CH101WX05A-CTC न केवल एक उच्च प्रदर्शन प्रदर्शन समाधान है, बल्कि विभिन्न अनुप्रयोगों में ग्राहकों के लिए एक विश्वसनीय भागीदार भी है।हम तकनीकी प्रगति और नवाचार को संयुक्त रूप से बढ़ावा देने के लिए ग्राहकों के साथ काम करने के लिए तत्पर हैं.

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: क्या 300cd/m2 की चमक बाहरी उपयोग के लिए उपयुक्त है?
A: 300cd/m2 की विशिष्ट चमक मुख्य रूप से इनडोर वातावरण के लिए डिज़ाइन की गई है, जैसे कि सम्मेलन कक्ष, शॉपिंग मॉल या कार सेंटर कंसोल। यदि आपको इसे बाहर उपयोग करने की आवश्यकता है,यह एक सनशेड का उपयोग करने के लिए अनुशंसित है या अधिक चमक के साथ एक अनुकूलित संस्करण चुनें (पुष्टि के लिए तकनीकी सहायता से संपर्क करने की आवश्यकता है).

प्रश्न: क्या G+G टच स्क्रीन की 6H कठोरता दैनिक खरोंच का सामना कर सकती है? सेवा जीवन क्या है?
A: 6H कठोरता सामान्य खरोंच और पहनने और आंसू का प्रभावी ढंग से विरोध कर सकती है, और अधिकांश वाणिज्यिक या औद्योगिक वातावरण के लिए उपयुक्त है। सामान्य उपयोग के तहत,टच स्क्रीन जीवन 5 मिलियन से अधिक टच ऑपरेशन तक पहुंच सकता है, और विशिष्ट जीवन उपयोग की आवृत्ति और पर्यावरण से प्रभावित होता है।

प्रश्न: क्या उत्पाद के व्यापक तापमान (-20°C से 70°C) के लिए अतिरिक्त सुरक्षा उपायों की आवश्यकता होती है?
उत्तरः यह व्यापक तापमान डिजाइन अतिरिक्त सुरक्षा के बिना, कार-माउंटेड और आउटडोर उपकरण जैसे पारंपरिक चरम तापमान वातावरण के अनुकूल हो सकता है।यदि आपको इसे अधिक गंभीर परिस्थितियों में (जैसे -40°C से नीचे) उपयोग करने की आवश्यकता है, आप ठंड प्रतिरोधी संस्करण को अनुकूलित करने के लिए तकनीकी टीम से संपर्क कर सकते हैं।

प्रश्न: उत्पाद की वारंटी अवधि कितनी है? किस मामले में वारंटी अवधि के दौरान इसे निःशुल्क मरम्मत की जा सकती है?
A: CH101WX05A-CTC 12 महीने की वारंटी सेवा प्रदान करता है। वारंटी अवधि के दौरान, गैर-मानवीय क्षति (जैसे सामग्री दोष, कारीगरी की समस्याएं) की मरम्मत या निः शुल्क प्रतिस्थापन किया जा सकता है;मानव क्षति या उच्च शक्ति के कारण होने वाली विफलताओं के लिए उचित मरम्मत शुल्क लिया जाएगा.

प्रश्नः बिक्री के बाद सेवा प्रतिक्रिया समय कितना है? क्या तकनीकी सहायता प्रदान की जाती है?
एकः हम ग्राहक की प्रतिक्रिया प्राप्त करने के बाद 24 घंटे के भीतर जवाब देने का वादा करते हैं और 48 घंटे के भीतर समाधान प्रदान करते हैं।तकनीकी सहायता टीम ग्राहकों को उत्पाद एकीकरण और पैरामीटर डिबगिंग जैसी समस्याओं को हल करने में सहायता कर सकती है, और दूरस्थ मार्गदर्शन या साइट पर सहायता प्रदान करें (परियोजना आवश्यकताओं के अनुसार) ।

प्रश्न: क्या उत्पाद तकनीकी दस्तावेज और ड्राइवर उपलब्ध कराए गए हैं?
एकः हाँ, हम विनिर्देशों, इंटरफ़ेस परिभाषाओं, यांत्रिक आयाम चित्र, आदि सहित उत्पाद के साथ विस्तृत तकनीकी दस्तावेज प्रदान करेंगे।

प्रश्न: क्या ग्राहक की आवश्यकताओं के अनुसार स्क्रीन पैरामीटर (जैसे चमक, इंटरफ़ेस प्रकार) को अनुकूलित किया जा सकता है?
A: अनुकूलित सेवाओं का समर्थन किया जाता है। उदाहरण के लिए, चमक को उच्च स्तर पर समायोजित किया जा सकता है (योग्यता की पुष्टि करने की आवश्यकता है),या इंटरफेस प्रकार मांग के अनुसार बदला जा सकता है (जैसे MIPI से RGB में परिवर्तन)विशिष्ट अनुकूलन योजना को तकनीकी टीम के साथ संवाद करने की आवश्यकता है, और हम इसका मूल्यांकन करेंगे और सर्वोत्तम समाधान प्रदान करेंगे।

प्रश्न: क्या उत्पाद का परिवहन पैकेजिंग झटके प्रतिरोधी है?
एकः हम पेशेवर झटके प्रतिरोधी पैकेजिंग का उपयोग, आंतरिक परत स्क्रीन की रक्षा के लिए फोम या हवा कुशन का उपयोग करता है,और बाहरी परत एक प्रबलित कार्डबोर्ड है ताकि यह सुनिश्चित किया जा सके कि यह परिवहन के दौरान कंपन या टक्कर से क्षतिग्रस्त न हो.

प्रश्न: क्या CH101WX05A-CTC पर्यावरण संरक्षण मानकों को पूरा करता है? क्या सामग्री सुरक्षित है?
एकः हाँ, उत्पाद पूरी तरह से RoHS पर्यावरण संरक्षण मानकों के अनुरूप है, और सभी सामग्री ग्रीन सुरक्षा सुनिश्चित करने के लिए खतरनाक पदार्थ परीक्षण पारित किया है।हमारे उत्पादन प्रक्रिया सख्ती से उत्पाद की गुणवत्ता और अनुपालन सुनिश्चित करने के लिए आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली का पालन करता है.
