उत्पाद का वर्णन:

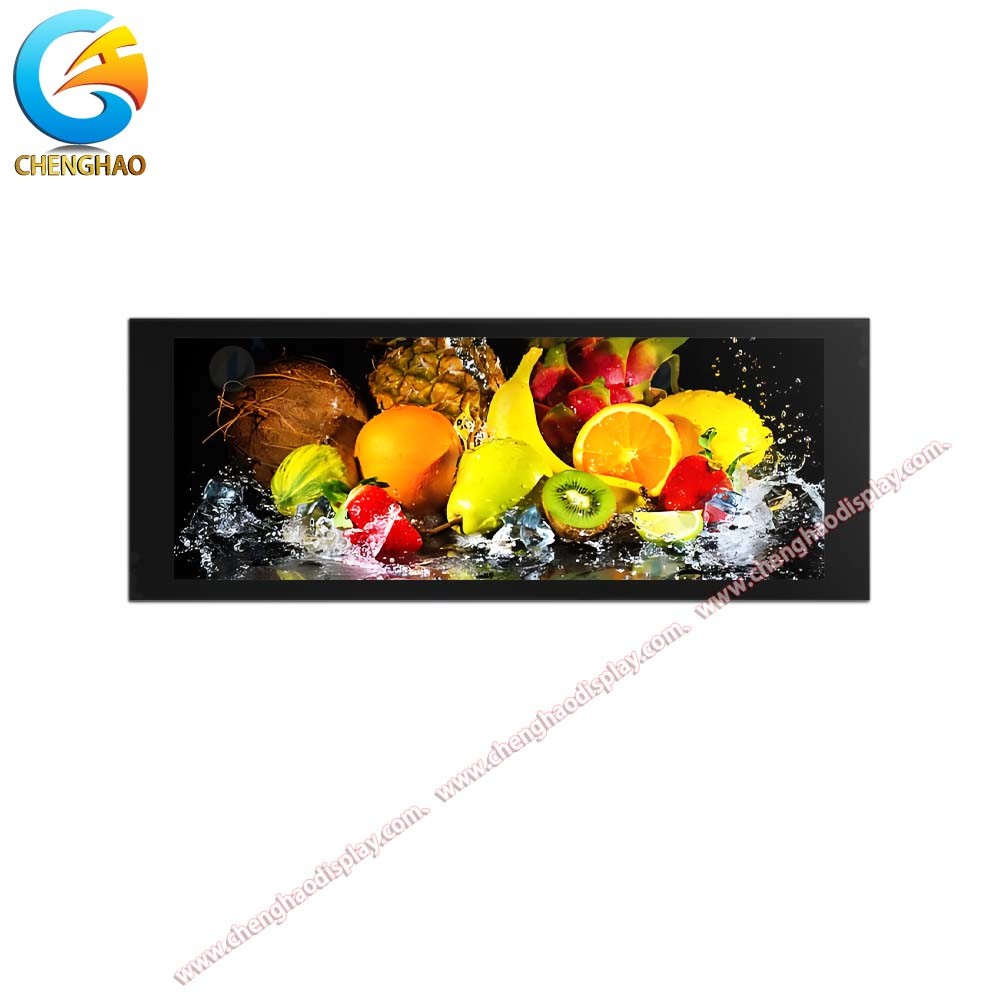

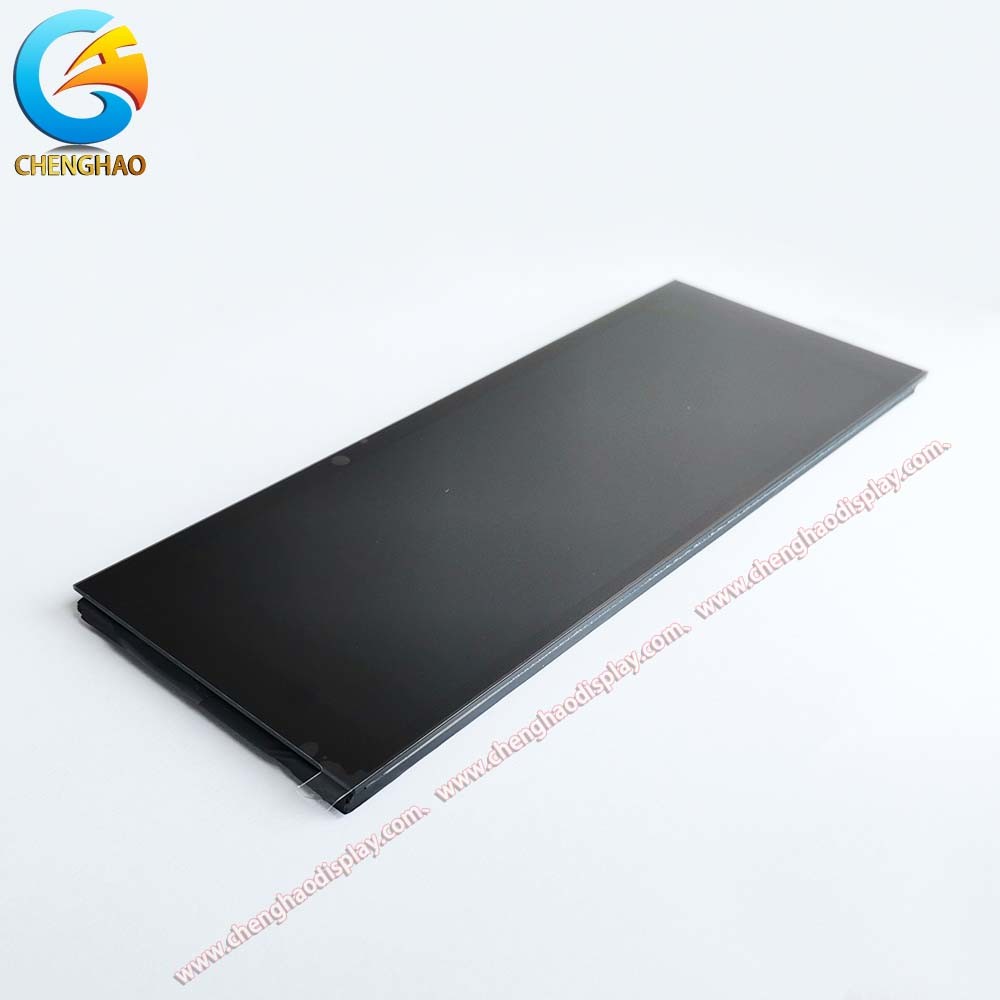

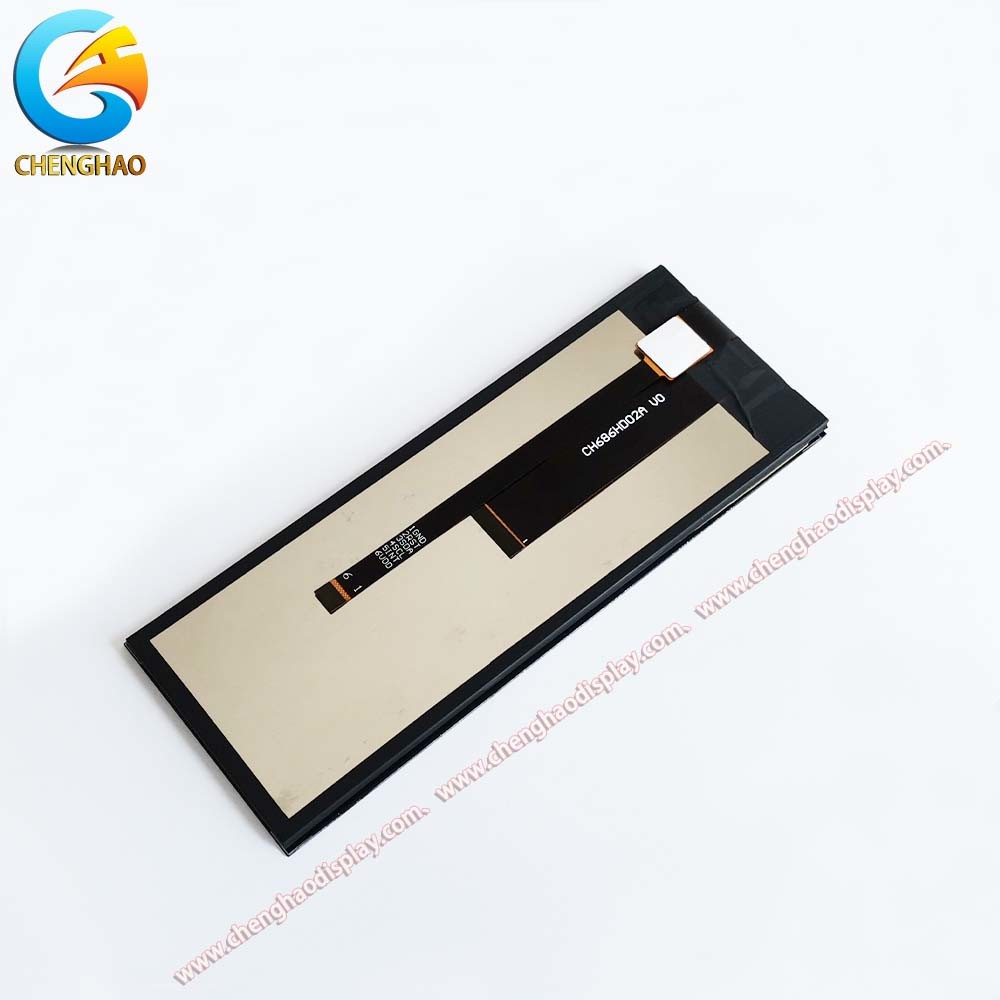

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT एक मध्यम आकार का कैपेसिटिव कलर टच स्क्रीन डिस्प्ले मॉड्यूल है। इसमें 1280*480 और 16M रंगों के डिस्प्ले रिज़ॉल्यूशन के साथ 6.86 इंच का डिस्प्ले क्षेत्र है।डिस्प्ले मॉड्यूल 85/85/85/85 के देखने के कोण के साथ IPS/Transmissive/Normally Black डिस्प्ले मोड का उपयोग करता है, और यह MIPI इंटरफेस के माध्यम से बाहरी उपकरणों के साथ संवाद करता है। डिस्प्ले मॉड्यूल का आकार 181*65.6*6.6mm है।
डिस्प्ले मॉड्यूल अपने प्रकाश स्रोत के रूप में 12 एलईडी बीड्स एम्बेडेड बैकलाइट घटक का उपयोग करता है जो 500 सीडी/एम2 तक की चमक के साथ सफेद प्रकाश का उत्पादन कर सकता है।यह डिजाइन सामान्य तीव्रता वाले सूर्य के प्रकाश में भी स्पष्ट प्रदर्शन सुनिश्चित करता है.
डिस्प्ले मॉड्यूल की टच सेंसिंग के लिए ग्राहकों की मांग को पूरा करने के लिए हमने कैपेसिटिव टच सेंसिंग के साथ एक ब्लैक टच ग्लास कवर लगाया है। यह कवर 1.65 मिमी मोटी और इसमें GT911 ड्राइवर आईसी शामिल है, जो एक I2C इंटरफेस का उपयोग करता है। कवर सामान्य रूप से 2.8 ~ 3.3v के इनपुट वोल्टेज के साथ काम करता है और इसमें 87% से अधिक का प्रकाश पारगम्यता है।
6.86 इंच का पूर्ण रंग एलसीडी टचस्क्रीन डिस्प्ले -20 ~ +70 डिग्री सेल्सियस के तापमान वातावरण में लंबे समय तक स्थिर रूप से काम करने के लिए डिज़ाइन किया गया है।इसे -30 ~ +80 डिग्री सेल्सियस के वातावरण में रखा जा सकता है.
अंत में, यह जानना अच्छा है कि यह टच स्क्रीन मॉड्यूल RoHS- अनुरूप और हेलोजन मुक्त है, जिससे यह पर्यावरण के अनुकूल है।
विशेषताएं:
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT एक कार-ग्रेड टच स्क्रीन डिस्प्ले मॉड्यूल है जिसमें एक अद्वितीय लंबी पट्टी उपस्थिति है, और इसमें कई उत्कृष्ट विशेषताएं भी हैं।
- उच्च-परिभाषा संकल्प प्रदर्शनः16M रंगों और 1280*480 रिज़ॉल्यूशन के डिस्प्ले परफॉर्मेंस इस मॉड्यूल को उच्च परिभाषा रिज़ॉल्यूशन के साथ रंगीन वीडियो या छवियों को आउटपुट करने में सक्षम बनाता है;
- सूर्य के प्रकाश से पठनीयः500 सीडी/एम2 की रोशनी वाले बैकलाइट के डिजाइन से डिस्प्ले को सामान्य आउटडोर वातावरण में अच्छी सूर्यप्रकाश पठनीयता प्राप्त होती है।
- स्पर्श संवेदन:कैपेसिटिव टच पैनल, GT911 ड्राइवर आईसी के साथ संयुक्त, इस डिस्प्ले मॉड्यूल को टच-संवेदनशील और तेज़ बनाता है और मल्टी-टच का भी समर्थन करता है।
- मुक्त देखने का कोण:IPS/Transmissive/normally black display mode का उपयोग डिस्प्ले स्क्रीन के देखने के कोण को 85/85/85/85 तक बढ़ाता है,जिसका अर्थ है कि उपयोगकर्ताओं को विभिन्न देखने के कोणों से स्क्रीन देखने पर एक अच्छा देखने का अनुभव मिल सकता है;
- व्यापक तापमान प्रतिरोधःडिस्प्ले मॉड्यूल एक पूरे के रूप में एक व्यापक तापमान प्रतिरोध डिजाइन को अपनाता है और -20 ~ + 70 डिग्री सेल्सियस के वातावरण में स्थिर रूप से काम कर सकता है।इस डिजाइन प्रदर्शन मॉड्यूल तेजी से तापमान परिवर्तन के साथ विभिन्न कार्य परिस्थितियों के साथ बेहतर सामना करने के लिए अनुमति देता है, डिस्प्ले मॉड्यूल के अनुप्रयोग रेंज का विस्तार करते हुए डिस्प्ले मॉड्यूल की स्थायित्व में भी काफी सुधार होता है।
| |
 |
|
तकनीकी मापदंडः
| उत्पाद विशेषता |
मूल्य |
| उत्पाद का नाम |
पतली फिल्म ट्रांजिस्टर क्षमता टचस्क्रीन |
| टच एलसीडी मॉड्यूल |
हाँ |
| टच टीएफटी |
हाँ |
| एफपीसी पिन संख्या |
40 पिन |
| भंडारण तापमान |
-30 ~ +80°C |
| टच पैनल मोटाई |
1.1 मिमी |
| बैकलाइट की चमक |
500 सीडी/एम2 |
| मॉड्यूल का आकार |
181 x 69.5 x 6.5 मिमी |
| टच पैनल प्रकार |
आईआईसी |
| एलसीडी इंटरफ़ेस |
एमआईपीआई |
| संकल्प |
1280 x 480 डॉट्स |
| विपरीत |
800:1 |
| टच पैनल ऑपरेटिंग वोल्टेज |
2.8 ~ 3.3 V |
अनुप्रयोग:
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT एक मध्यम आकार का एलसीडी टच स्क्रीन डिस्प्ले मॉड्यूल है। इस टच स्क्रीन मॉड्यूल की सबसे उल्लेखनीय उपस्थिति विशेषता इसकी अद्वितीय लंबी पट्टी डिजाइन है।यह डिजाइन पारंपरिक आयताकार स्क्रीन की सीमाओं को तोड़ता है और लंबे स्ट्रिप्स का उपयोग करता हैयह अनूठा आकार इसे अधिक विशेष स्थापना वातावरणों और अनुप्रयोग परिदृश्यों के अनुकूल करने में सक्षम बनाता है।
(1) व्यापारिक स्थानों में, दुकानों के दरवाजे के फ्रेम और काउंटर किनारों के साथ लंबे पट्टी डिस्प्ले स्थापित किए जा सकते हैं, जो न केवल बहुत अधिक स्थान नहीं लेते हैं,लेकिन यह भी एक अद्वितीय दृश्य प्रदर्शन प्रभाव बनाने के लिए पर्यावरण में बुद्धिमानी से एकीकृत किया जा सकता है;
(2) लंबे स्ट्रिप डिस्प्ले के विजुअल इफेक्ट्स में भी महत्वपूर्ण फायदे हैं। इसकी उच्च परिभाषा और लंबे जीवनकाल के कारण इसका व्यापक रूप से चिकित्सा, औद्योगिक नियंत्रण और अन्य क्षेत्रों में उपयोग किया जाता है। उदाहरण के लिए,चिकित्सा उपकरणों में, लंबे स्ट्रिप डिस्प्ले वास्तविक समय में रोगियों के शारीरिक डेटा और नैदानिक परिणाम प्रदर्शित कर सकते हैं। उनकी उच्च परिभाषा और स्थिरता ऐसे अनुप्रयोगों के लिए बहुत उपयुक्त हैं।
(3) औद्योगिक नियंत्रण के क्षेत्र में, विभिन्न मापदंडों और डेटा को प्रदर्शित करने के लिए लंबे पट्टी डिस्प्ले का उपयोग किया जाता है, और उनकी उच्च परिभाषा और लंबा जीवन भी बहुत उपयुक्त है।
(4) ऑटोमोबाइल निर्माण के क्षेत्र में, लंबी पट्टी वाले डिस्प्ले को कार के विभिन्न घटकों में बेहतर ढंग से एकीकृत किया जा सकता है, जिससे कार के संकीर्ण आंतरिक स्थान का पूर्ण उपयोग किया जा सकता है।उदाहरण के लिए, एक लंबी पट्टी डिस्प्ले एक कार के ओडोमीटर या केंद्र कंसोल पर संबंधित वाहन जानकारी प्रदर्शित करने के लिए रखा जा सकता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: इस उत्पाद का ब्रांड नाम क्या है?
उत्तर: इस उत्पाद का ब्रांड नाम Chenghao Optoelectronic है।
प्रश्न: इस उत्पाद का मॉडल नंबर क्या है?
A: इस उत्पाद का मॉडल नंबर CH686HD02A-CT है।
प्रश्न: इस उत्पाद का निर्माण कहाँ किया जाता है?
उत्तर: यह उत्पाद चीन में, विशेष रूप से शेन्ज़ेन में निर्मित है।
प्रश्न: इस उत्पाद के पास क्या प्रमाणपत्र हैं?
ए: इस उत्पाद में सीई, रोएचएस और एफसीसी प्रमाणपत्र हैं।
प्रश्न: इस उत्पाद के लिए पैकेजिंग का विवरण क्या है?
एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्टन का उपयोग करते हैं। बड़े आकार के लिए, हम फोम स्लॉट + कार्टन का उपयोग करते हैं।हम भी ग्राहकों की आवश्यकताओं के अनुसार पैकेज डिजाइन कर सकते हैं.
प्रश्न: इस उत्पाद के लिए कौन सी भुगतान शर्तें स्वीकार की जाती हैं?
उत्तर: हम टीटी (टेलीग्राफिक ट्रांसफर) या अन्य भुगतान शर्तों को स्वीकार करते हैं।
प्रश्न: क्या इस उत्पाद के लिए न्यूनतम आदेश मात्रा है?
उत्तर: नहीं, इस उत्पाद के लिए कोई न्यूनतम आदेश मात्रा नहीं है।
प्रश्न: इस उत्पाद के लिए डिलीवरी का समय क्या है?
उत्तर: इस उत्पाद के लिए डिलीवरी का समय 3 से 7 दिन है।
प्रश्न: इस उत्पाद की आपूर्ति क्षमता क्या है?
उत्तर: इस उत्पाद की आपूर्ति क्षमता 20 है,000,000 पीसी/माह।
