उत्पाद का वर्णन:

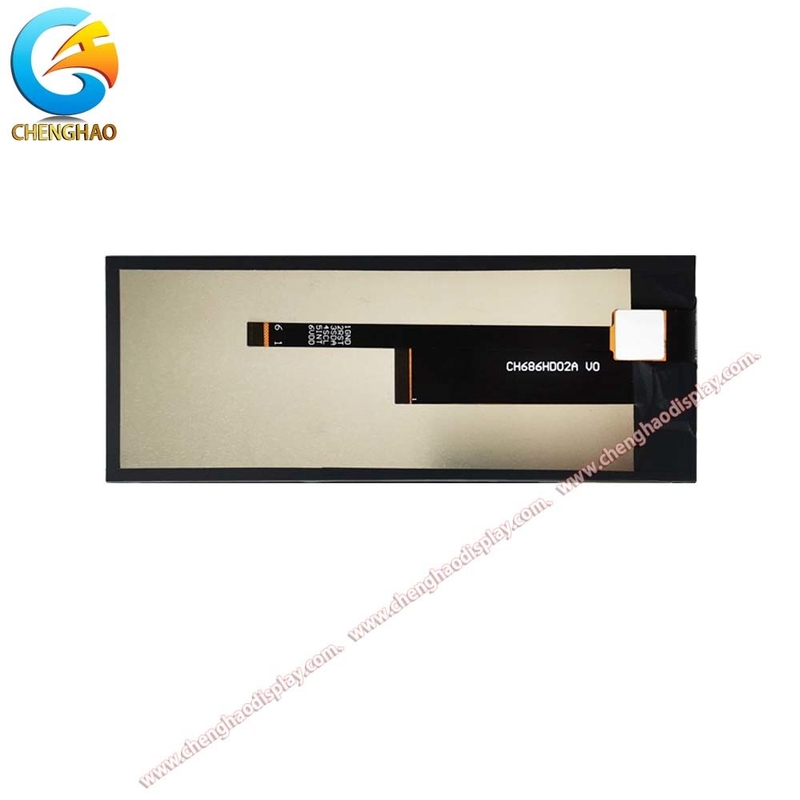

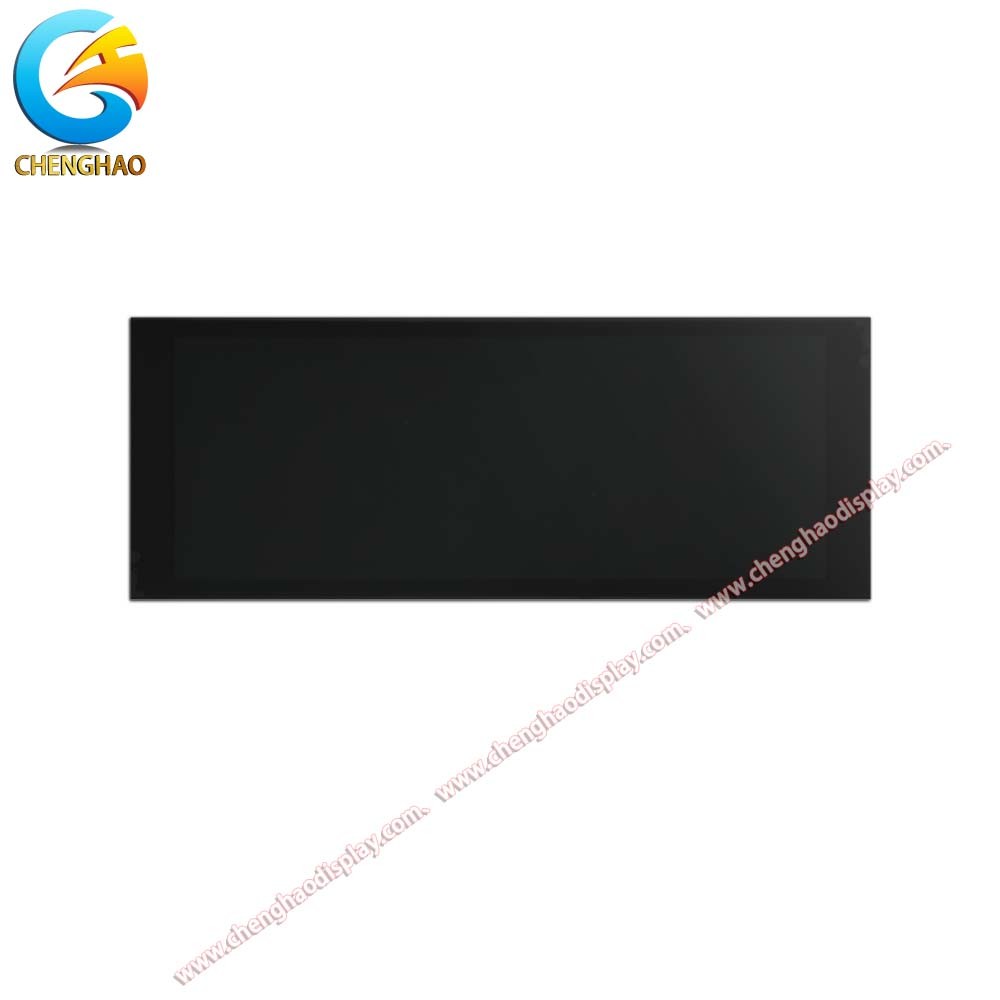

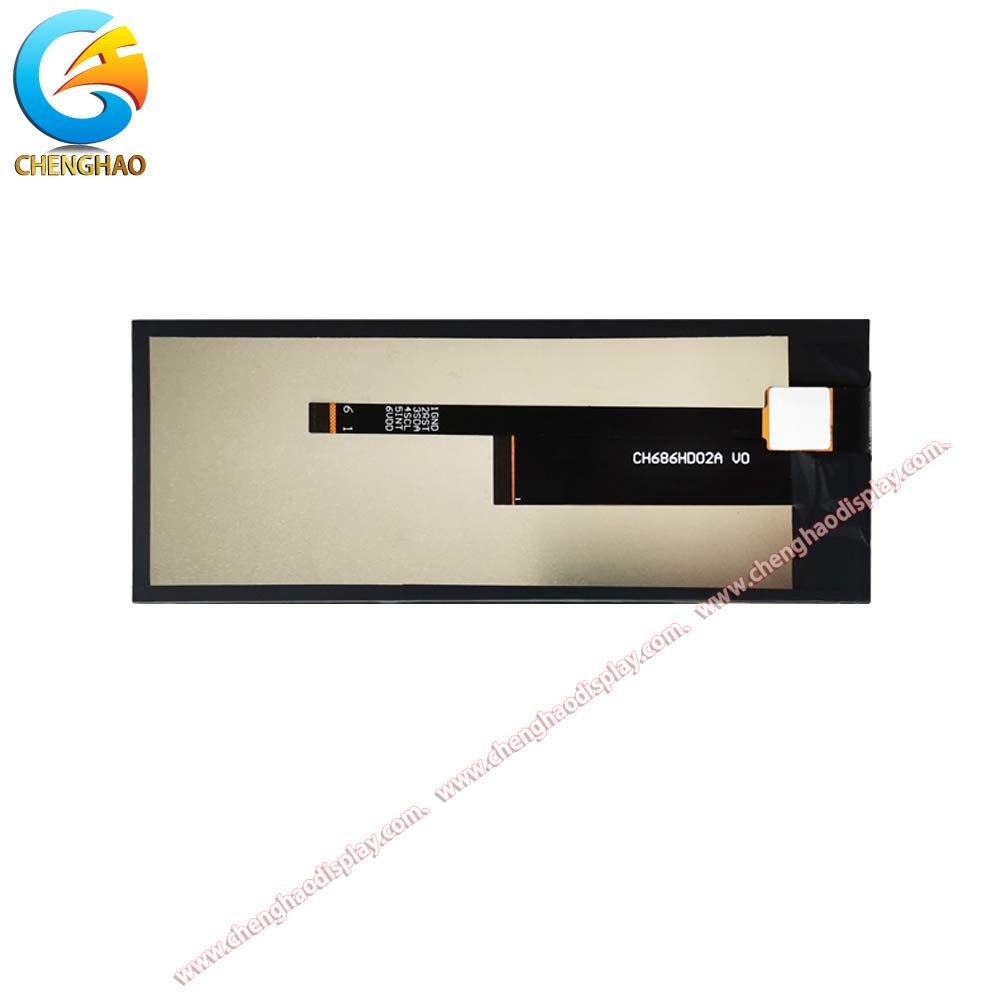

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स CH686HD02A-CT एक मध्यम आकार का कैपेसिटिव कलर टच स्क्रीन डिस्प्ले मॉड्यूल है जिसमें व्यापक अनुप्रयोग हैं। डिस्प्ले मॉड्यूल का बाहरी आकार 181*65.6*6.6 मिमी है,प्रदर्शन क्षेत्र का आकार 6.86 इंच, और 16M रंगों और 1280*480 के रिज़ॉल्यूशन के साथ एक रंग छवि आउटपुट कर सकता है। आईपीएस/ट्रांसमिसिव/सामान्य रूप से ब्लैक डिस्प्ले मोड 85/85/85/85 का सबसे अच्छा देखने का कोण सुनिश्चित करता है,और प्रदर्शन बाहरी उपकरणों के साथ संवाद करने के लिए MIPI इंटरफ़ेस का उपयोग करता है.
उच्च गुणवत्ता वाले प्रदर्शन सुनिश्चित करने के लिए, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स CH686HD02A-CT टच स्क्रीन मॉड्यूल में प्रकाश स्रोत के रूप में एम्बेडेड 12 एलईडी लैंप मोती के साथ एक बैकलाइट घटक भी है।बैकलाइट घटक 500 cd/m2 तक की चमक के साथ सफेद प्रकाश का उत्पादन कर सकता है, जिससे डिस्प्ले सामान्य तीव्रता के सूर्य के प्रकाश में भी स्पष्ट रूप से प्रदर्शित हो सके।
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स में हम डिस्प्ले मॉड्यूल में टच सेंसिंग के महत्व को अच्छी तरह से जानते हैं।हमने इस डिस्प्ले मॉड्यूल के लिए कैपेसिटिव टच सेंसिंग के साथ एक ब्लैक टच ग्लास कवर स्थापित किया है. कवर 1.65 मिमी मोटा है, जिसमें 87% से अधिक प्रकाश पारगम्यता है। यह एक I2C इंटरफ़ेस का उपयोग करता है, इसमें एक एम्बेडेड GT911 ड्राइवर आईसी है, और 2.8 ~ 3.3v के इनपुट वोल्टेज के साथ सामान्य रूप से काम कर सकता है।
यह 6.86 इंच का पूर्ण रंगीन एलसीडी टच स्क्रीन डिस्प्ले मॉड्यूल भी एक व्यापक तापमान सीमा डिजाइन को अपनाता है, जो विभिन्न वातावरणों में उपयोग के लिए बहुत उपयुक्त है।मॉड्यूल -20~+70 डिग्री सेल्सियस के वातावरण में लंबे समय तक स्थिर रूप से काम कर सकता है, और बिजली बंद होने पर -30~+80 डिग्री सेल्सियस के वातावरण में सामान्य रूप से संग्रहीत किया जा सकता है।
अंत में, यह टच स्क्रीन मॉड्यूल RoHS मानकों का अनुपालन करता है, इसमें हेलोजन नहीं होता है, पर्यावरण के अनुकूल और सुरक्षित है, और जीवन के सभी क्षेत्रों में इस्तेमाल किया जा सकता है।
विशेषताएं:
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT एक असाधारण कार-ग्रेड टच स्क्रीन डिस्प्ले मॉड्यूल है जो एक अद्वितीय लंबी पट्टी डिजाइन के साथ आता है और इसमें कई अविश्वसनीय विशेषताएं शामिल हैं।
* 16M रंगों और 1280*480 रिज़ॉल्यूशन का प्रभावशाली प्रदर्शन इस डिस्प्ले के लिए उच्च-परिभाषा रिज़ॉल्यूशन के साथ रंगीन वीडियो या छवियों को आउटपुट करना संभव बनाता है।
* 500 सीडी/एम2 ल्यूमिनेन्स बैकलाइट के डिजाइन से यह सुनिश्चित होता है कि सामान्य बाहरी वातावरण में डिस्प्ले में धूप की अच्छी पठनीयता हो।
* कैपेसिटिव टच पैनल और GT911 ड्राइवर आईसी संयोजन इस डिस्प्ले मॉड्यूल को टच-संवेदनशील और तेज़ बनाते हैं जबकि मल्टी-टच का भी समर्थन करते हैं।
* आईपीएस/ट्रांसमिसिव/सामान्य रूप से काले रंग के डिस्प्ले मोड का उपयोग डिस्प्ले स्क्रीन के देखने के कोण को 85/85/85/85 तक बढ़ाता है,यह सुनिश्चित करना कि उपयोगकर्ताओं को विभिन्न देखने के कोणों से एक उत्कृष्ट देखने का अनुभव मिले.
* डिस्प्ले मॉड्यूल को एक विस्तृत तापमान सीमा का सामना करने के लिए डिज़ाइन किया गया है और -20 ~ + 70 °C के वातावरण में स्थिर रूप से काम कर सकता है।यह डिजाइन प्रदर्शन मॉड्यूल को तेजी से तापमान परिवर्तन के साथ विभिन्न कार्य वातावरणों का बेहतर सामना करने में सक्षम बनाता है.
तकनीकी मापदंडः
| एलसीडी इंटरफ़ेस |
एमआईपीआई |
| प्रदर्शन मोड |
आईपीएस / ट्रांसमिशन / सामान्यतः काला |
| बैकलाइट प्रकार |
12 सफेद एलईडी |
| परिचालन तापमान |
-20 ~ +70°C |
| बैकलाइट की चमक |
500 सीडी/एम2 |
| टच पैनल मोटाई |
1.1 मिमी |
| सक्रिय क्षेत्र का आकार |
160.6*60.2 मिमी |
| देखने की दिशा |
85/85/85/85 |
| टच पैनल प्रकार |
आईआईसी |
| मॉड्यूल का आकार |
181*69.5*6.5 मिमी |
यह टच टीएफटी डिस्प्ले एक टच स्क्रीन इंटरफेस के साथ एक टीएफटी एलसीडी कलर मॉनिटर है।
अनुप्रयोग:
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT एक मध्यम आकार का एलसीडी टच स्क्रीन डिस्प्ले मॉड्यूल है जिसमें एक अद्वितीय लंबी पट्टी डिजाइन है, जो पारंपरिक आयताकार स्क्रीन की सीमाओं को तोड़ता है।
इस टचस्क्रीन मॉड्यूल का लंबा स्ट्रिप डिजाइन इसे अधिक विशेष स्थापना वातावरण और अनुप्रयोग परिदृश्यों के अनुकूल करने में सक्षम बनाता है। उदाहरण के लिए, वाणिज्यिक स्थानों में,दुकानों के दरवाजे के फ्रेम और काउंटर किनारों के साथ लंबे पट्टी प्रदर्शित किया जा सकता हैइससे न केवल स्थान की बचत होती है, बल्कि एक अद्वितीय दृश्य प्रदर्शन प्रभाव भी पैदा होता है जो पर्यावरण में एकीकृत होता है।
इसके अतिरिक्त, लंबे स्ट्रिप डिस्प्ले में उच्च परिभाषा और लंबे जीवन के कारण दृश्य प्रभावों में महत्वपूर्ण फायदे हैं। परिणामस्वरूप, उनका व्यापक रूप से चिकित्सा, औद्योगिक नियंत्रण,और अन्य क्षेत्रचिकित्सा उपकरणों में, लंबी पट्टी वाले डिस्प्ले वास्तविक समय में रोगियों के शारीरिक डेटा और नैदानिक परिणाम प्रदर्शित कर सकते हैं।और उनकी उच्च परिभाषा और स्थिरता ऐसे अनुप्रयोगों के लिए बहुत उपयुक्त हैं.
औद्योगिक नियंत्रण के क्षेत्र में, विभिन्न मापदंडों और डेटा को प्रदर्शित करने के लिए लंबे पट्टी डिस्प्ले का उपयोग किया जाता है, और उनकी उच्च परिभाषा और लंबा जीवन भी इस उद्देश्य के लिए बहुत उपयुक्त है।

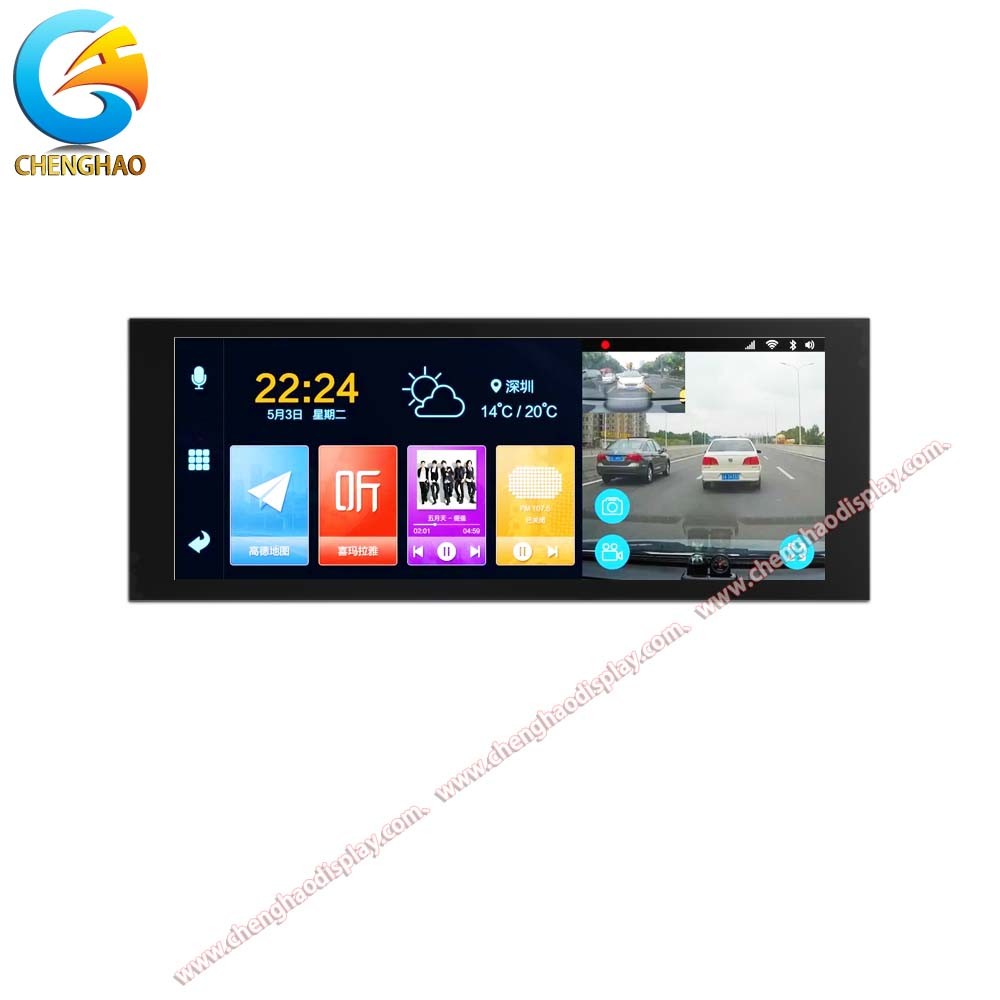

लंबी पट्टी वाले डिस्प्ले का ऑटोमोबाइल उद्योग में भी अनूठा लाभ है। इन्हें कार के विभिन्न घटकों में बेहतर ढंग से एकीकृत किया जा सकता है।जिससे कार की संकीर्ण आंतरिक जगह का पूर्ण उपयोग हो सकेउदाहरण के लिए, एक कार के ओडोमीटर या केंद्र कंसोल पर एक लंबी पट्टी प्रदर्शित की जा सकती है ताकि संबंधित वाहन जानकारी प्रदर्शित की जा सके।
अक्सर पूछे जाने वाले प्रश्न:
यहां चेन्गहाओ ऑप्टोइलेक्ट्रॉनिक CH686HD02A-CT TFT एलसीडी कैपेसिटिव टचस्क्रीन के बारे में कुछ अक्सर पूछे जाने वाले प्रश्न दिए गए हैंः
प्रश्न: इस उत्पाद का ब्रांड नाम क्या है?
उत्तर: इस उत्पाद का ब्रांड नाम Chenghao Optoelectronic है।
प्रश्न: इस उत्पाद का मॉडल नंबर क्या है?
A: इस उत्पाद का मॉडल नंबर CH686HD02A-CT है।
प्रश्न: इस उत्पाद का निर्माण कहाँ किया जाता है?
उत्तर: यह उत्पाद चीन में बनाया गया है, विशेष रूप से शेन्ज़ेन में।
प्रश्न: इस उत्पाद के पास क्या प्रमाणपत्र हैं?
उत्तर: यह उत्पाद सीई, रोएचएस और एफसीसी प्रमाणपत्र से प्रमाणित है।
प्रश्न: इस उत्पाद के लिए न्यूनतम आदेश मात्रा क्या है?
ए: इस उत्पाद के लिए कोई न्यूनतम आदेश मात्रा नहीं है।
प्रश्न: इस उत्पाद को कैसे पैक किया जाता है?
एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्टन का उपयोग करते हैं। बड़े आकार के लिए, हम फोम स्लॉट + कार्टन का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिजाइन करते हैं.
प्रश्न: इस उत्पाद के लिए डिलीवरी का समय क्या है?
उत्तर: इस उत्पाद के लिए डिलीवरी का समय 3-7 दिन है।
प्रश्न: इस उत्पाद के लिए भुगतान की शर्तें क्या हैं?
उत्तर: इस उत्पाद के लिए भुगतान की शर्तें TT या अन्य शर्तें हैं।
प्रश्न: इस उत्पाद की आपूर्ति क्षमता क्या है?
उत्तर: इस उत्पाद की आपूर्ति क्षमता 20 है,000,000 पीसी/माह।
