एलसीडी फैक्टरी 3.5 इंच कस्टम छोटे Tft एलसीडी डिस्प्ले कैपेसिटिव टच के साथ

उत्पाद विवरण

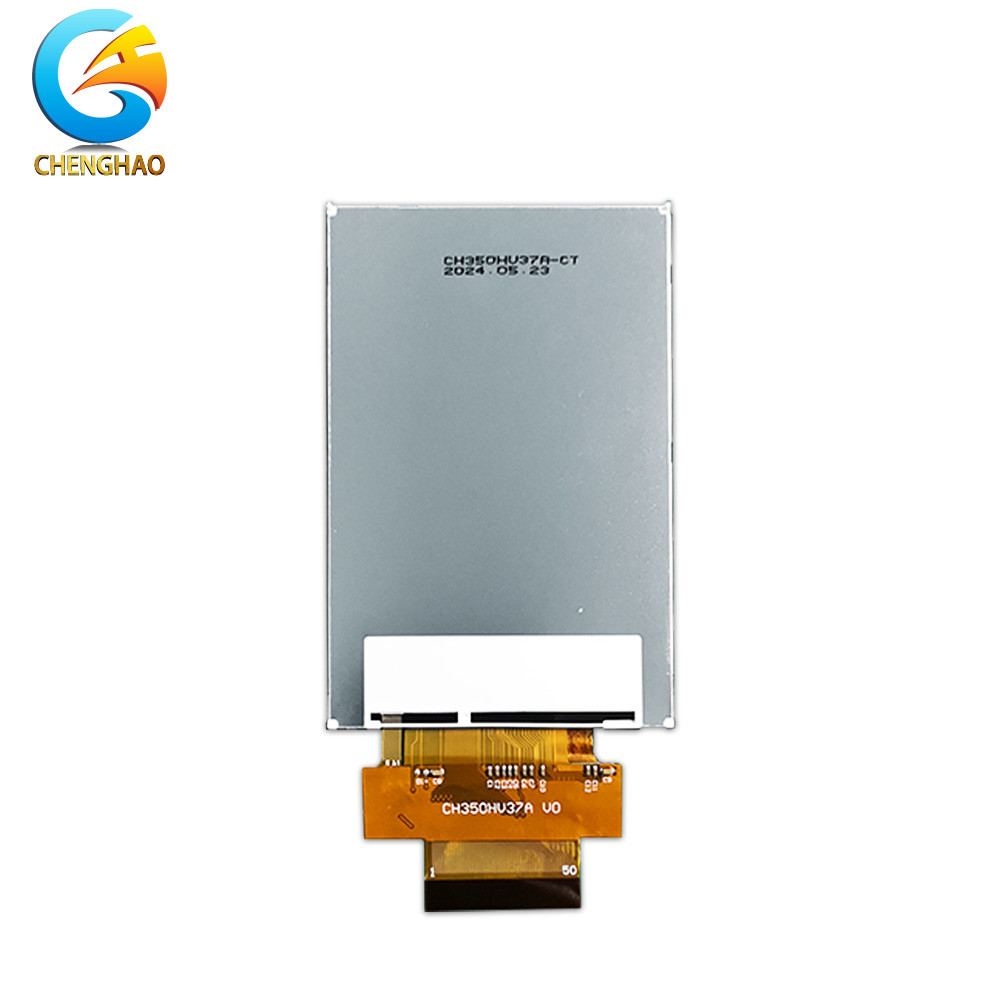

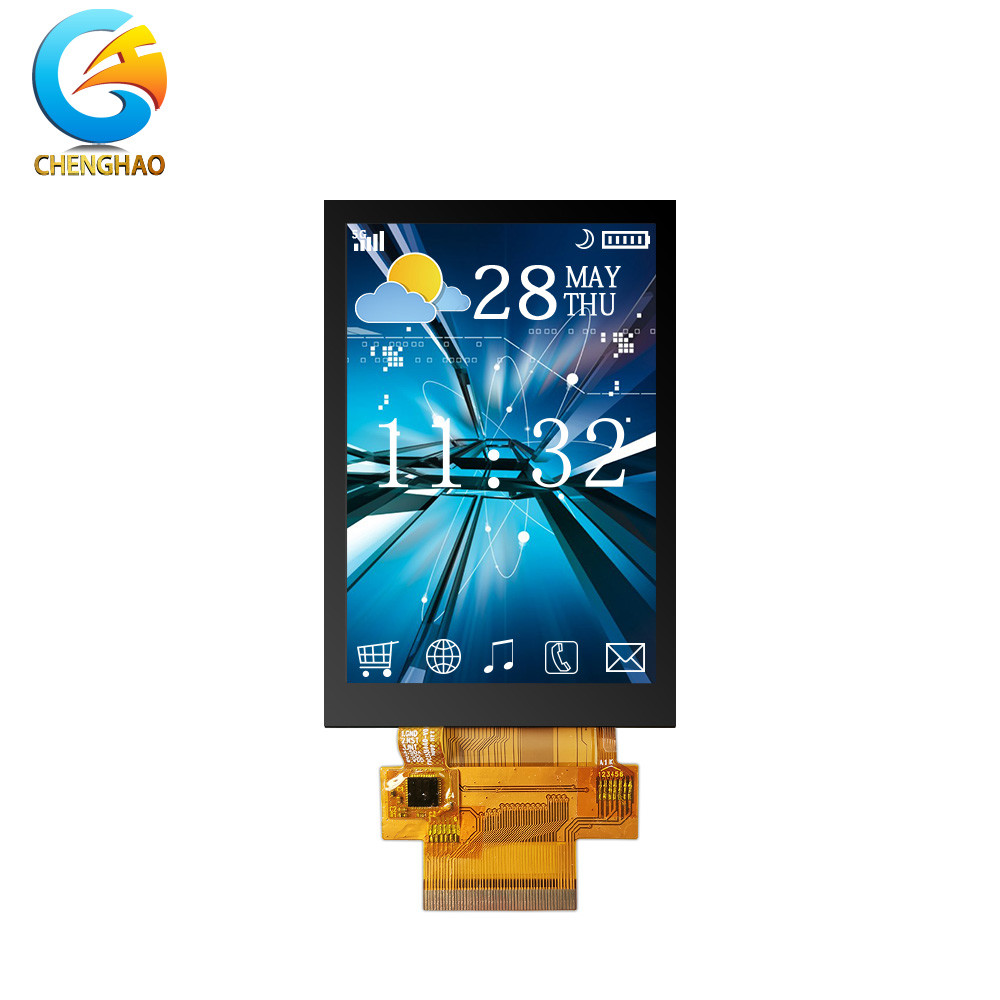

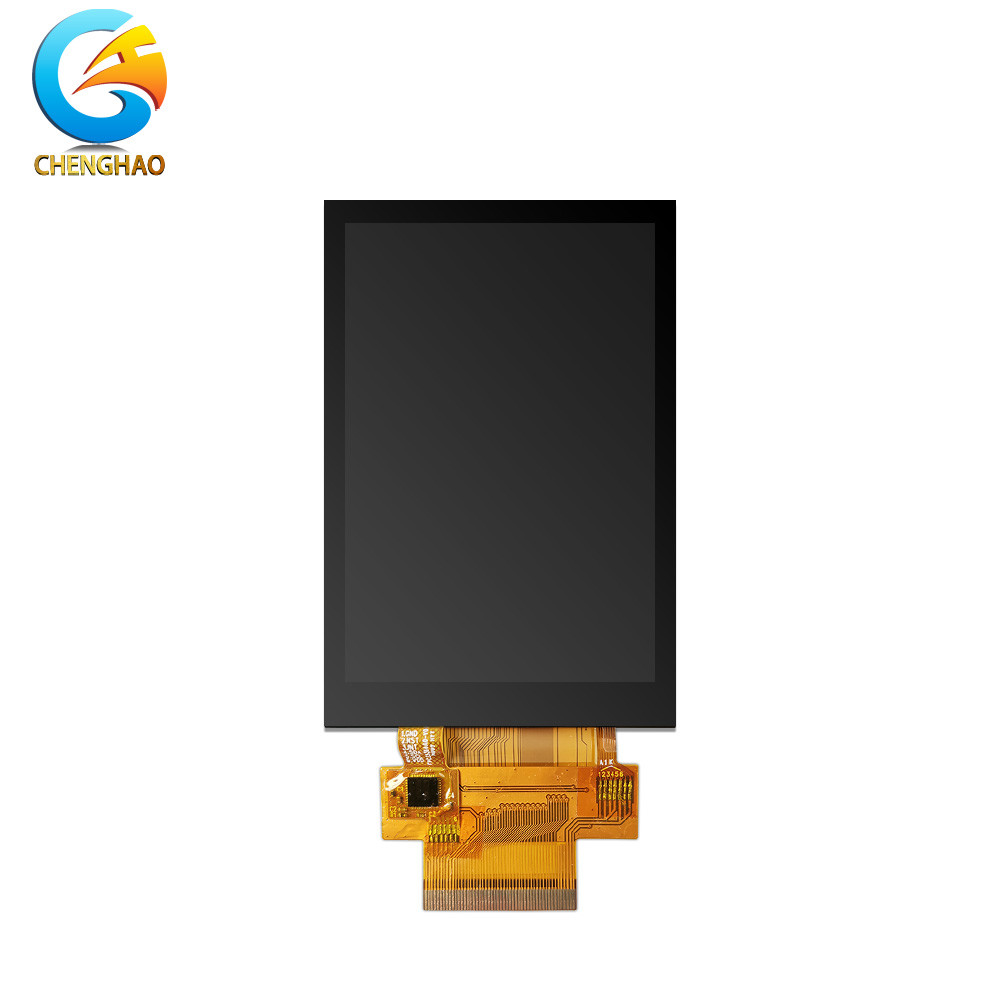

		चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH350HV37A-CTC एक 3.5 इंच का छोटा टच टीएफटी एलसीडी डिस्प्ले मॉड्यूल है, जिसमें एक टीएफटी एलसीडी पैनल, एक टच पैनल, एक ड्राइवर आईसी, एक एफपीसी और एक बैकलाइट घटक शामिल है। इस टीएफटी एलसीडी पैनल का सक्रिय क्षेत्र 3.5 इंच विकर्ण है और यह 262k रंगों और 320x480 रिज़ॉल्यूशन के साथ रंग चित्र प्रदर्शित कर सकता है।डिस्प्ले पैनल TN/ट्रांसमिसिव/सामान्य रूप से काले डिस्प्ले मोड को अपनाता है, और स्क्रीन का सबसे अच्छा देखने का कोण 6 बजे है। डिस्प्ले का ड्राइवर आईसी ग्लास पर लगाया गया है और एफपीसी के माध्यम से अन्य घटकों के साथ संवाद करता है, एसपीआई का समर्थन करता है,एमसीयू और आरजीबी इंटरफ़ेस. यह बैकलाइट घटक डिस्प्ले के आउटपुट प्रकाश स्रोत के रूप में समानांतर में 6 पीसी सफेद एलईडी लैंप मोती का उपयोग करता है और इसकी प्रकाश तीव्रता 280 सीडी/एम2 ल्यूमिनेन्स तक पहुंच सकती है,जो कि इनडोर वातावरण में डिस्प्ले को स्पष्ट रूप से प्रदर्शित करने के लिए पर्याप्त है.
मानव-कंप्यूटर बातचीत के लिए ग्राहक की परियोजना की जरूरतों का जवाब देने के लिए,हमने ग्राहक द्वारा प्रदान की गई जानकारी के आधार पर टीएफटी एलसीडी डिस्प्ले के लिए एक क्षमता टच ग्लास कवर डिजाइन और स्थापित किया।सस्ते प्रतिरोधक टच पैनलों की तुलना में, क्षमतात्मक टच पैनलों में अधिक संवेदनशील प्रतिक्रिया गति और स्पर्श अनुभव होता है।चूंकि ग्लास कवर कड़ाई से डिजाइन किया गया है और ग्राहक की परियोजना के प्रदर्शन मॉड्यूल स्थापना स्थिति के आकार के अनुसार अनुकूलित है, डिस्प्ले मॉड्यूल को ग्राहक के परियोजना उपकरण के साथ पूरी तरह से एकीकृत किया जा सकता है।

इस डिस्प्ले के एफपीसी में 50 पिन हैं, और इसके आकार और संरचना को भी ग्राहक की आवश्यकताओं के अनुसार सख्ती से डिज़ाइन और अनुकूलित किया गया है। The benefit of redesigning the shape and structure of the FPC according to the actual installation space of the equipment is that the connection line arrangement between the display module and the installation equipment will be more reasonable and neat.

इसके अलावा, रंगीन एलसीडी मॉड्यूल भी एक व्यापक तापमान वातावरण का समर्थन करता है, -20 ~ +70°C के वातावरण में सुचारू रूप से काम कर सकता है, RoHS और CE प्रमाणन है, और एक साल की वारंटी का समर्थन करता है।

एलसीडी मॉड्यूल अनुकूलन प्रक्रिया

ग्राहक का अनुरोध

हम डिजाइन करते हैं

ग्राहक की पुष्टि

हम निर्माण करते हैं

इंटरनेशनल एक्सप्रेस

ग्राहक की रसीद

अनुकूलन पूरा हुआ

एक पेशेवर एलसीडी निर्माता के रूप में, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक एलसीडी स्क्रीन के व्यक्तिगत अनुकूलन के महत्व को अच्छी तरह से जानता है।हम ग्राहकों को एलसीडी के लिए वन-स्टॉप अनुकूलन सेवाएं प्रदान करते हैं, जिसमें लचीले सर्किट बोर्डों का अनुकूलन, बैकलाइट की चमक का समायोजन, इंटरफेस का अनुकूलन, टच पैनलों की स्थापना, कांच कवर प्लेटों का डिजाइन शामिल है, लेकिन इन तक सीमित नहीं है,स्क्रीन का प्रतिदीप्ति-रोधी डिजाइन, आदि निम्नलिखित एलसीडी के कुछ सामान्य अनुकूलन परियोजनाओं का परिचय है। यदि आपके पास अधिक अनुकूलन आवश्यकताएं हैं, तो आप हमेशा हमारे साथ संवाद करने और बातचीत करने के लिए स्वागत करते हैं!

		(1) एफपीसी का अनुकूलन
		एक एफपीसी जिसकी उपस्थिति और संरचना स्थापित किए जाने वाले उपकरण की आंतरिक अंतरिक्ष संरचना के साथ संगत है, न केवल उपकरण की छोटी आंतरिक स्थान का बेहतर उपयोग कर सकता है,लेकिन यह भी काफी हद तक स्थिति जहां एफपीसी एलसीडी पैनल स्थापित करते समय एफपीसी उपस्थिति और डिवाइस की आंतरिक संरचना के बीच असंगतता के कारण क्षतिग्रस्त हो जाता है से बचने के. इस कारण से, हम ग्राहकों को एलसीडी स्क्रीन के लिए एफपीसी अनुकूलन सेवाएं प्रदान करते हैं। अनुकूलन विकल्पों में उपस्थिति, संरचना, पिन की संख्या, आदि तक सीमित नहीं हैं।एफपीसी के

(2) बैकलाइट की चमक को अनुकूलित करना
स्क्रीन की चमक एक बहुत महत्वपूर्ण कारक है जो विभिन्न प्रकाश वातावरणों में एलसीडी स्क्रीन की पठनीयता को प्रभावित करता है, विशेष रूप से ट्रांसमिटिव और स्व-प्रकाशित टीएफटी एलसीडी के लिए।चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहक परियोजनाओं की वास्तविक आवश्यकताओं के अनुसार एलसीडी मॉड्यूल की चमक को डिजाइन और समायोजित कर सकता है, ताकि यह ग्राहकों द्वारा आवश्यक उपयोग परिदृश्यों में उच्च पठनीयता प्राप्त कर सके और ग्राहक लागत को कम से कम कर सके।

(3) टच पैनल स्थापित करना

एलसीडी मॉड्यूल का टच पैनल एक महत्वपूर्ण घटक है जो उपकरण के मानव-कंप्यूटर बातचीत कार्य को सक्षम करता है। इसका महत्व स्वयं स्पष्ट है।चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहकों को वैकल्पिक कैपेसिटिव टच पैनल (सीटीपी) या प्रतिरोधी टच पैनल (आरटीपी) प्रदान कर सकता है.

(ग्लास कवर केस)

जैसा कि हम सभी जानते हैं, एक नया डिस्प्ले मॉड्यूल समाधान, डिजाइन अनुकूलन से लेकर प्रूफिंग और परीक्षण तक अंतिम उत्पाद परिष्करण और बड़े पैमाने पर उत्पादन तक,यह पूरी प्रक्रिया उच्च लागत और सुपर लंबे विकास समय में वृद्धि होगी. यदि आपकी टीम डिस्प्ले के लिए नई है, तो यह प्रक्रिया अधिक अनिश्चितता जोड़ देगी। ग्राहक के विकास समय को छोटा करने और ग्राहक के परियोजना विकास लागत को यथासंभव कम करने के लिए,हम अपने स्वयं के बड़े पैमाने पर निर्मित टीएफटी एलसीडी मॉड्यूल मॉडल लाइब्रेरी में ग्राहकों को टीएफटी एलसीडी मॉड्यूल मॉडल के साथ मिलान करने के लिए प्राथमिकता देंगे जो उनकी परियोजना आवश्यकताओं के सबसे करीब हैंइन मॉड्यूल में या तो तैयार नमूने होते हैं या तैयार मोल्ड का उपयोग करके सीधे उत्पन्न किए जा सकते हैं। नमूने कम समय में भेजे जा सकते हैं।

निम्नलिखित सूची tft lcd मॉड्यूल मॉडल है कि हमारी कंपनी पहले से ही बड़े पैमाने पर उत्पादन किया है में से कुछ सूचीबद्ध करता है. यदि आप एक मॉड्यूल मॉडल है कि अपनी परियोजना की आवश्यकताओं के करीब है नहीं मिल सकता है,आप सीधे हमारे 24 घंटे ऑनलाइन ग्राहक सेवा से संपर्क कर सकते हैं और हमें अपनी आवश्यकताओं को बता सकते हैंहमारी टीम आपको संतोषजनक उत्तर देगी!
