1.8'' गोल टीएफटी एलसीडी डिस्प्ले के साथ ST 77916 ड्राइवर आईसी अल्ट्रा-वाइड तापमान

उत्पाद का वर्णन:

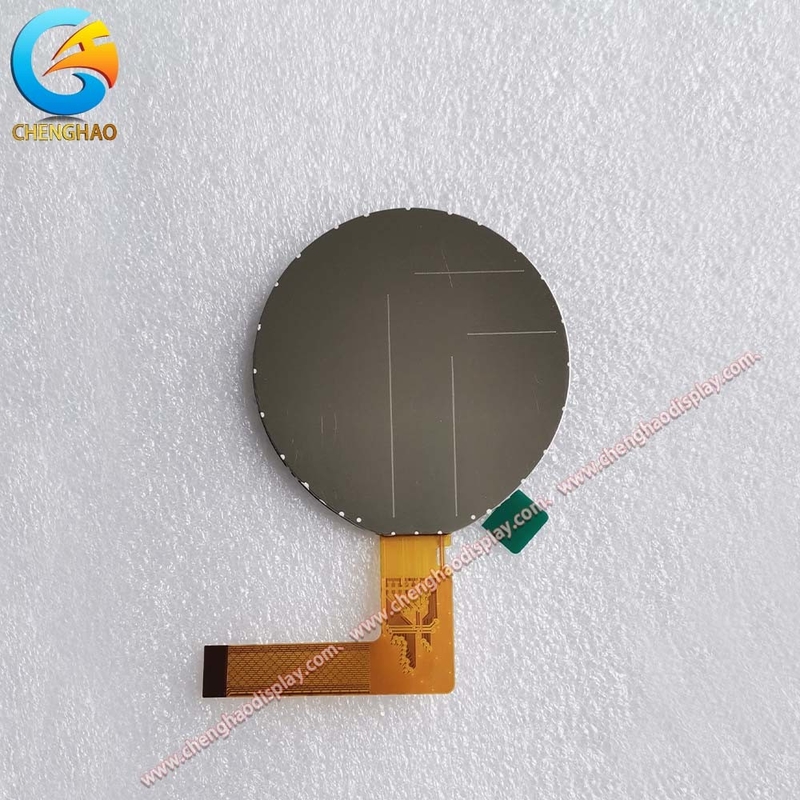

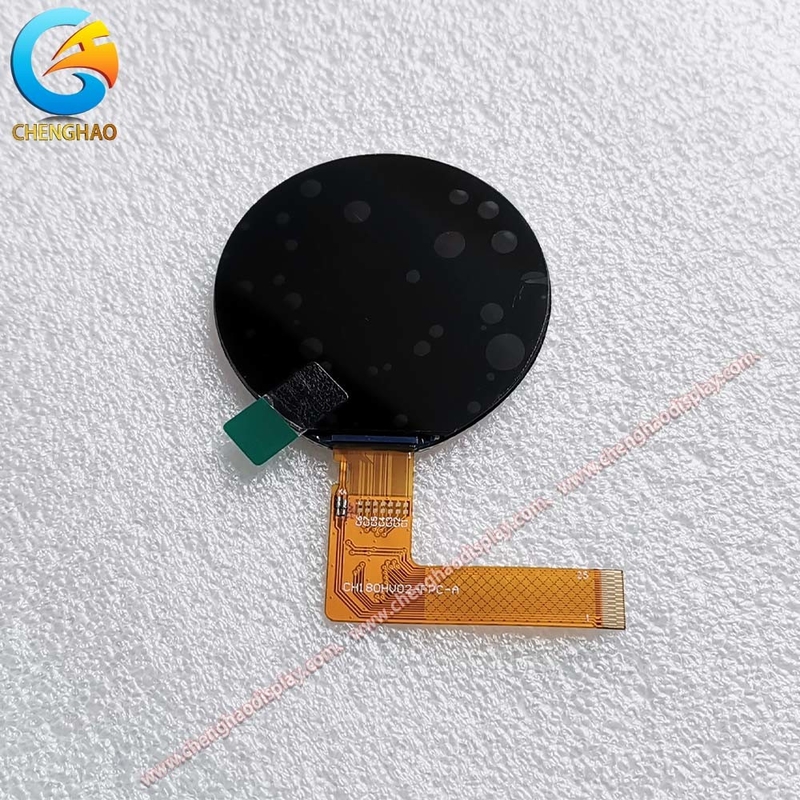

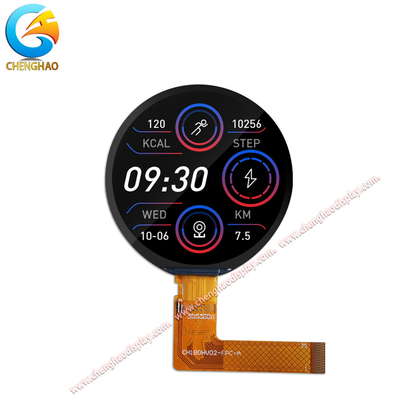

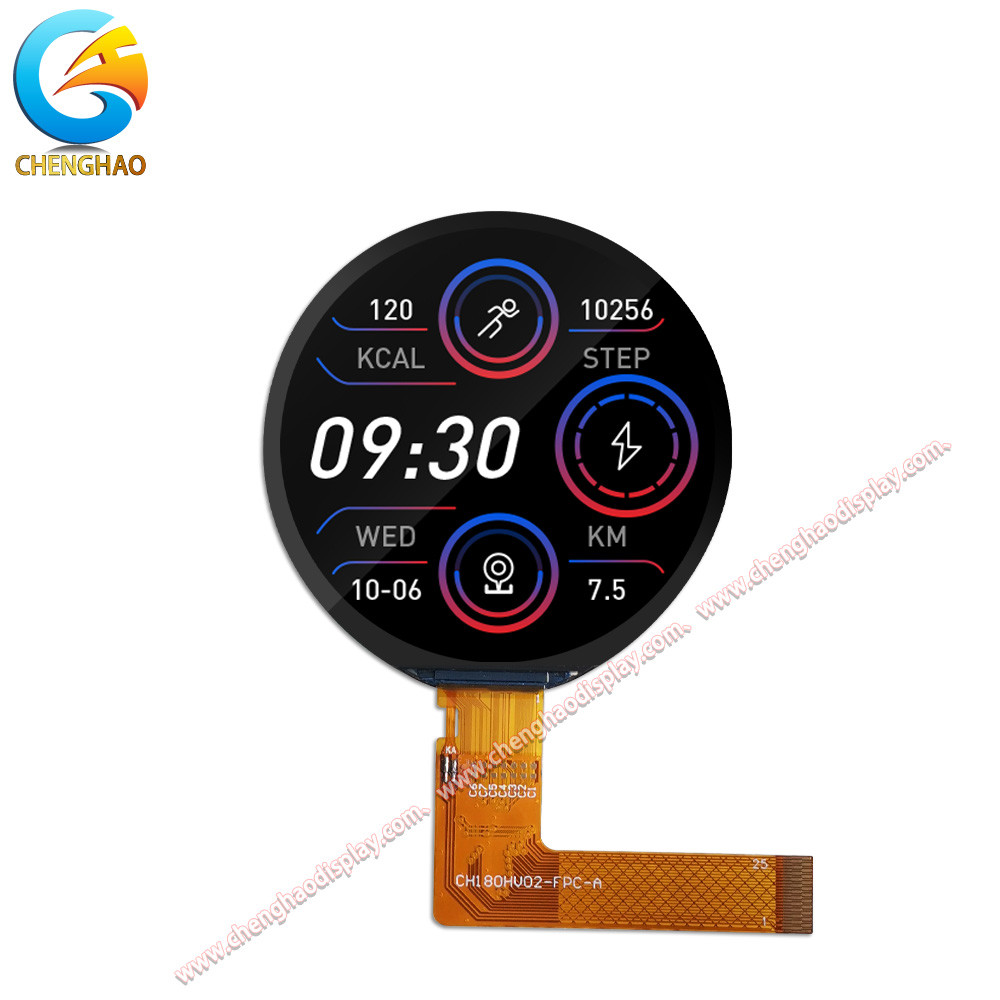

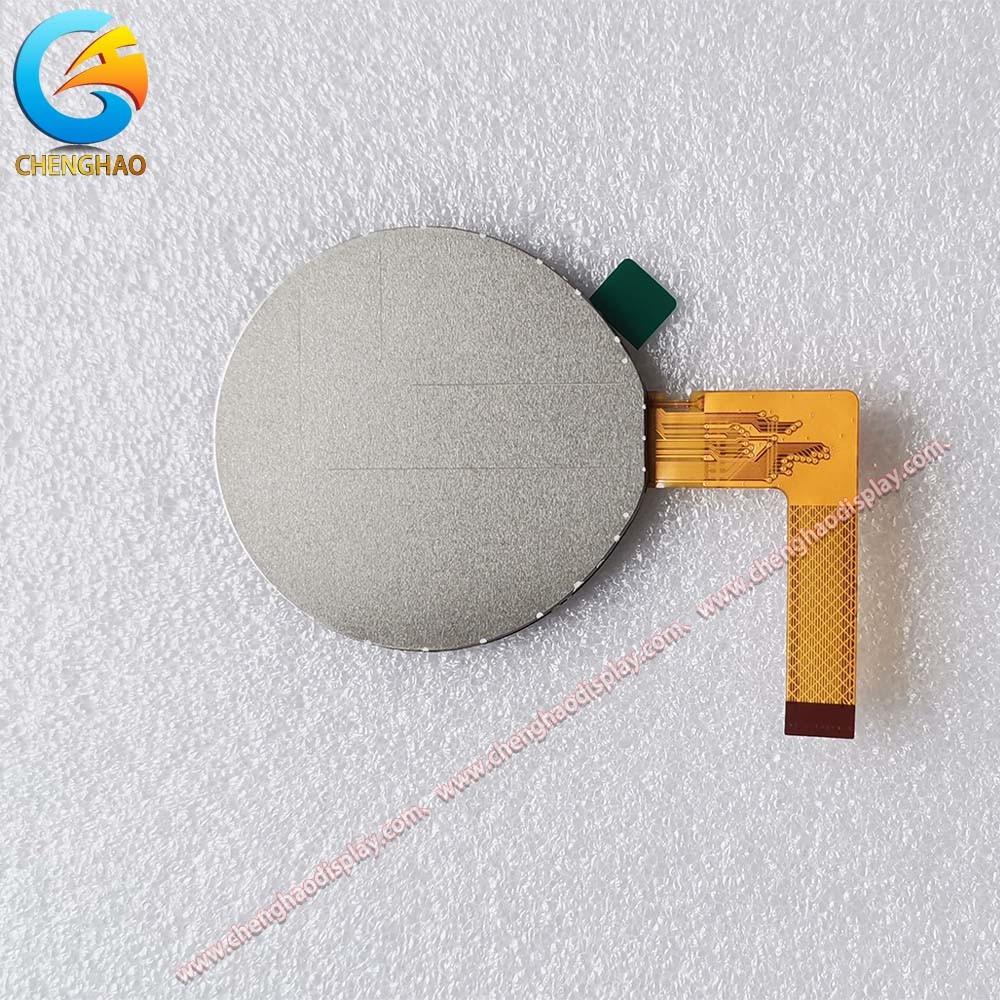

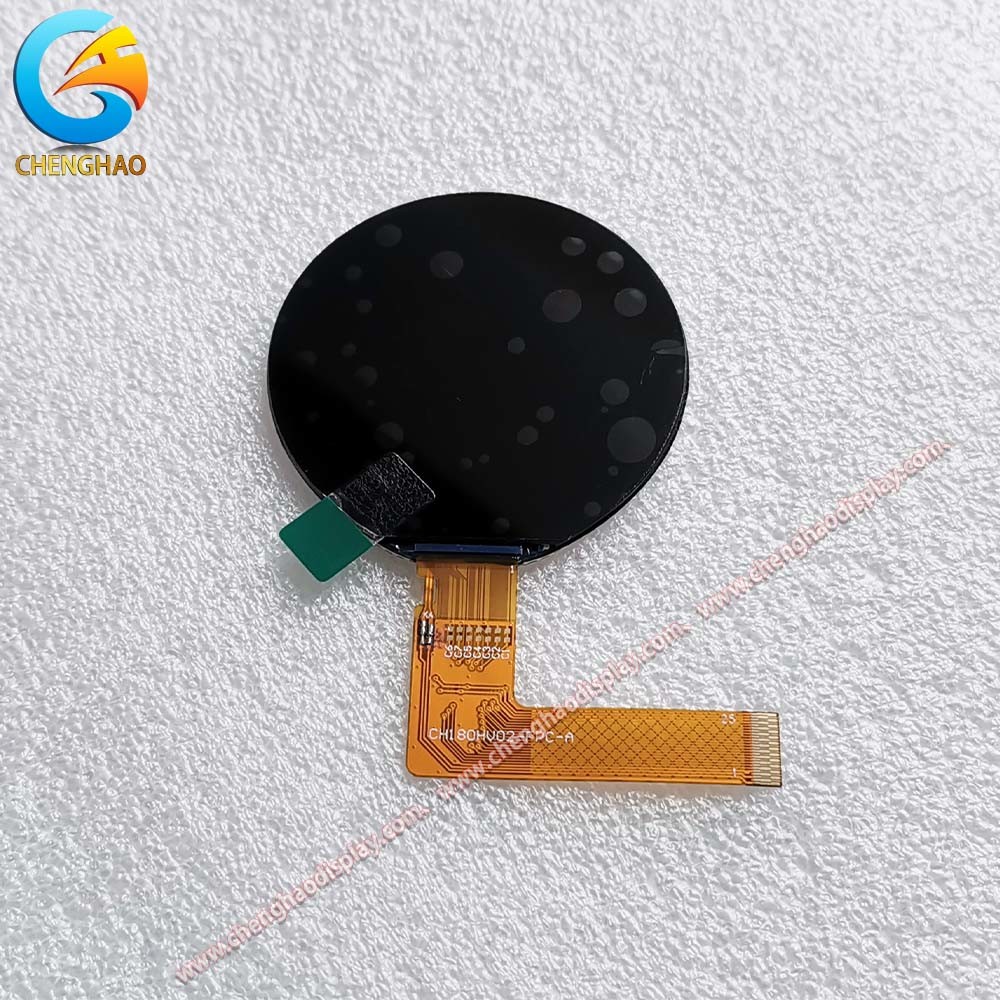

चेंगहाओ डिस्प्ले CH180HV02A मॉडल पेश करता है, जो एक रंग सक्रिय मैट्रिक्स TFT एलसीडी है जो एक स्विचिंग डिवाइस के रूप में अनाकार सिलिकॉन TFT का उपयोग करता है। इस मॉडल में एक TFT एलसीडी पैनल शामिल है,एक उच्च चमक बैकलाइट, एक संचयी टच पैनल, एक ड्राइविंग आईसी, और एफपीसी।

इस टीएफटी एलसीडी में एक 1.8 इंच गोल आकार का विकर्ण मापा सक्रिय प्रदर्शन क्षेत्र है, जो 360 * 360 रिज़ॉल्यूशन प्रस्तुत करता है। इस मॉडल में नियोजित ड्राइविंग आईसी ST77916 है,जो 3 लाइन SPI या R द्वारा 65K रंग प्रदर्शित कर सकते हैं.जी.बी. सिग्नल इनपुट। ड्राइवर कांच पर लगाया जाता है और एफपीसी के माध्यम से इंटरकनेक्टिविटी है जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं। यह एसपीआई / एमसीयू / आरजीबी मल्टी-इंटरफेस का समर्थन करता है।

इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और सीटीपी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना। इसके अलावा,यह मॉडल RoHS अनुरूप है और हेलोजन मुक्त हैपर्यावरण नियमों का अनुपालन सुनिश्चित करना।

विशेषताएं:

उच्च संकल्प प्रदर्शनः

डिस्प्ले 360 x 360 पिक्सल का शानदार रिज़ॉल्यूशन प्रदान करता है, जिससे उपयोगकर्ताओं को उच्च गुणवत्ता वाला दृश्य अनुभव मिलता है।स्क्रीन का उच्च संकल्प इसे जटिल ग्राफिक्स और पाठ प्रदर्शित करने के लिए एकदम सही बनाता है और समग्र प्रदर्शन गुणवत्ता को बढ़ाने के लिए ठीक विवरण प्रदान करता है.

आईपीएस प्रदर्शन मोडः

डिस्प्ले में 85°/85°/85°/85° तक का व्यापक देखने का कोण प्रदान करने के लिए IPS (इन-प्लेन स्विचिंग) तकनीक का उपयोग किया जाता है।विभिन्न कोणों से देखने पर रंग और चमक की स्थिरता बनी रहती हैयह मोड यह सुनिश्चित करता है कि उपयोगकर्ता समग्र गुणवत्ता के लिए किसी भी बलिदान के बिना डिस्प्ले के विवरण देख सकें।

उच्च-गुणवत्ता वाला बैकलाइटः

डिस्प्ले में चार सफेद एलईडी बैकलाइट्स हैं, जो स्क्रीन की चमक में काफी सुधार करती हैं।बेहतर दृश्यता यह सुनिश्चित करती है कि प्रदर्शन मजबूत प्रकाश वातावरण में भी स्पष्ट और पठनीय हो. बैकलाइट की चमक 500 cd/m2 है, जिससे सभी प्रकाश स्थितियों में उत्कृष्ट दृश्यता मिलती है।

व्यापक संचालन तापमानः

डिस्प्ले का ऑपरेटिंग तापमान -20°C से +70°C तक है, जबकि भंडारण तापमान -30°C से +80°C तक है। इसका मतलब है कि यह कठोर वातावरण सहित विभिन्न परिस्थितियों का सामना कर सकता है,और फिर भी उत्पाद की स्थिरता और विश्वसनीयता बनाए रखते हैं। उपयोगकर्ता इस डिस्प्ले पर भरोसा कर सकते हैं कि विभिन्न तापमान परिवर्तनों के तहत इष्टतम कार्य करेगा।

रंग प्रदर्शनः

यह डिस्प्ले 65K कलर डिस्प्ले का समर्थन करता है जो समृद्ध रंग स्तर और विवरण प्रस्तुत करता है। यह उपयोगकर्ता अनुभव को बढ़ाता है और अधिक इमर्सिव दृश्य अनुभव प्रदान करता है।जीवंत रंगों से प्रदर्शित सामग्री उपयोगकर्ताओं के लिए अधिक आकर्षक दिखाई देगी, समग्र अनुभव में सुधार।

लचीला इंटरफ़ेसः

मॉड्यूल इंटरफ़ेस लचीलापन प्रदान करता है क्योंकि यह एसपीआई, एमसीयू और आरजीबी का समर्थन करता है। इसका मतलब है कि विभिन्न नियंत्रकों के साथ कनेक्ट करना आसान है, जिससे एकीकरण प्रक्रिया अधिक सीधी हो जाती है।उपयोगकर्ताओं को बहुत परेशानी के बिना अपने डिवाइस के लिए प्रदर्शन कनेक्ट करने के लिए एक आसान समय होगा.

तकनीकी मापदंडः

मॉड्यूल का नामः1.8 इंच गोल एलसीडी स्क्रीन

मॉड्यूल संख्याःCH180HV02A

संकल्पः360*360 अंक

प्रदर्शन मोडःआईपीएस/ट्रांसमिटिव/सामान्य रूप से काला

देखने की दिशा:85/85/85/85

बैकलाइटः4 पीसी सफेद एलईडी

चमक:500 cd/m2

ऑपरेटिंग तापमानः-20 ~ +70 °C

भंडारण तापमानः-30 ~ +80 °C

रंगः65K

मॉड्यूल इंटरफ़ेसःएसपीआई/एमसीयू/आरजीबी

एफपीसी पिन संख्याः25 पिन

अनुप्रयोग:

CH180HV02A एक गोल कस्टम एलसीडी डिस्प्ले है जो विभिन्न उद्योगों के विभिन्न इलेक्ट्रॉनिक उपकरणों में व्यापक रूप से नियोजित है।इस बहुमुखी डिस्प्ले का निम्नलिखित परियोजनाओं में व्यापक उपयोग होता है:

• स्मार्टवॉच
• फिटनेस ट्रैकर
• चिकित्सा निगरानी उपकरण
• पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक्स

अपने अनूठे गोलाकार आकार के साथ, इस डिस्प्ले को विभिन्न प्रकार के उत्पादों में शामिल किया जा सकता है और एक चिकना, आधुनिक उपस्थिति प्रदान करता है।इसके कॉम्पैक्ट आकार और स्थायित्व इसे विभिन्न चुनौतीपूर्ण वातावरण में इलेक्ट्रॉनिक उपकरणों के लिए एक आदर्श विकल्प बनाते हैं.

अक्सर पूछे जाने वाले प्रश्न:

1CH180HV02A का संकल्प क्या है?
उत्तर: CH180HV02A का रिज़ॉल्यूशन 360 x 360 पिक्सेल है, जो स्पष्ट और विस्तृत छवि प्रदर्शन प्रदान करता है।

2यह प्रदर्शन किस प्रकार के इंटरफेस का समर्थन करता है?
उत्तर: CH180HV02A SPI, MCU और RGB इंटरफेस का समर्थन करता है, जिससे विभिन्न नियंत्रकों से कनेक्ट करना आसान हो जाता है।

3ऑपरेटिंग और भंडारण तापमान सीमा क्या है?
उत्तर: परिचालन तापमान सीमा -20°C से +70°C और भंडारण तापमान सीमा -30°C से +80°C है।

4डिस्प्ले की चमक और कंट्रास्ट कैसी है?
उत्तर: CH180HV02A की चमक 500 cd/m2 है, जो विभिन्न प्रकाश स्थितियों में दृश्यता सुनिश्चित करती है।

5यह डिस्प्ले किन अनुप्रयोगों के लिए उपयुक्त है?
उत्तर: CH180HV02A स्मार्टवॉच, फिटनेस ट्रैकर और चिकित्सा उपकरणों जैसे अनुप्रयोगों के लिए उपयुक्त है।

6डिस्प्ले किस प्रकार के बैकलाइट का उपयोग करता है?
उत्तर: CH180HV02A में 4 सफेद एलईडी बैकलाइट्स का उपयोग किया जाता है, जो चमक और कंट्रास्ट को बढ़ाता है।
