चेंगहाओ डिस्प्ले मॉडल CH430WV22B-CT

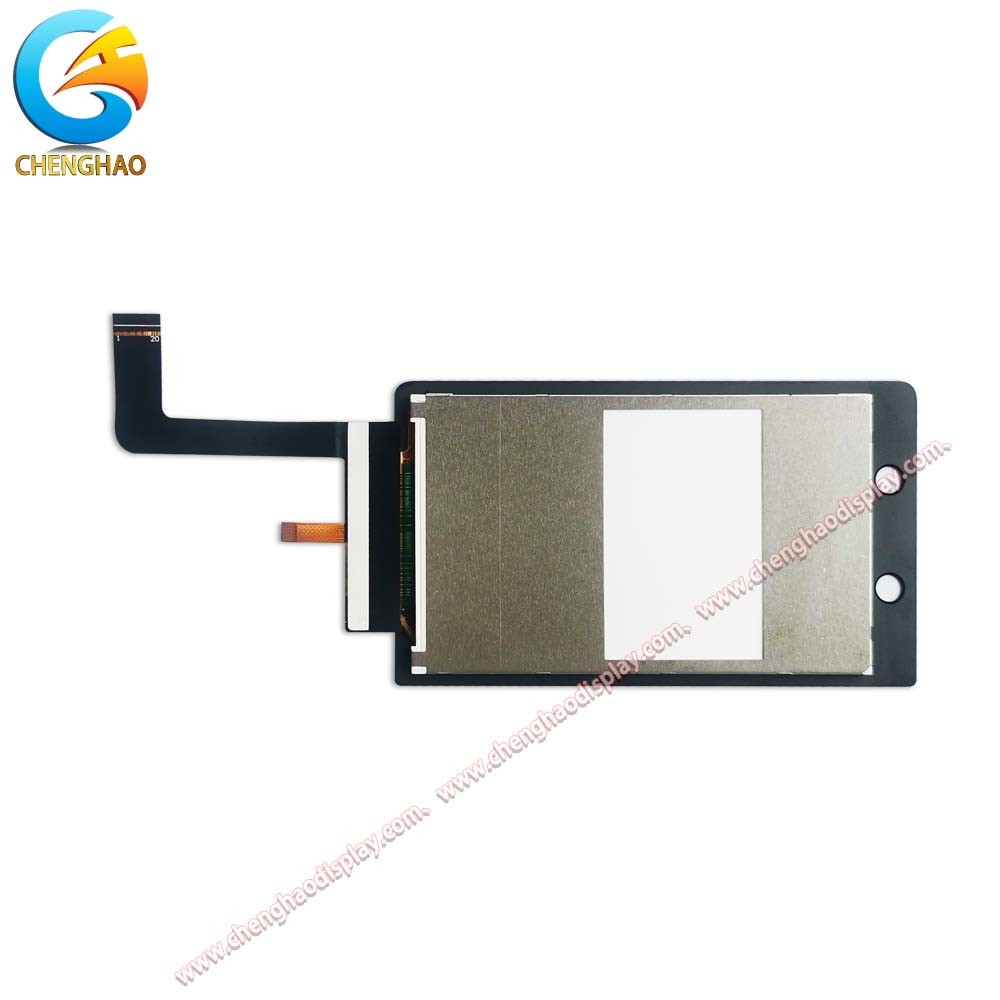

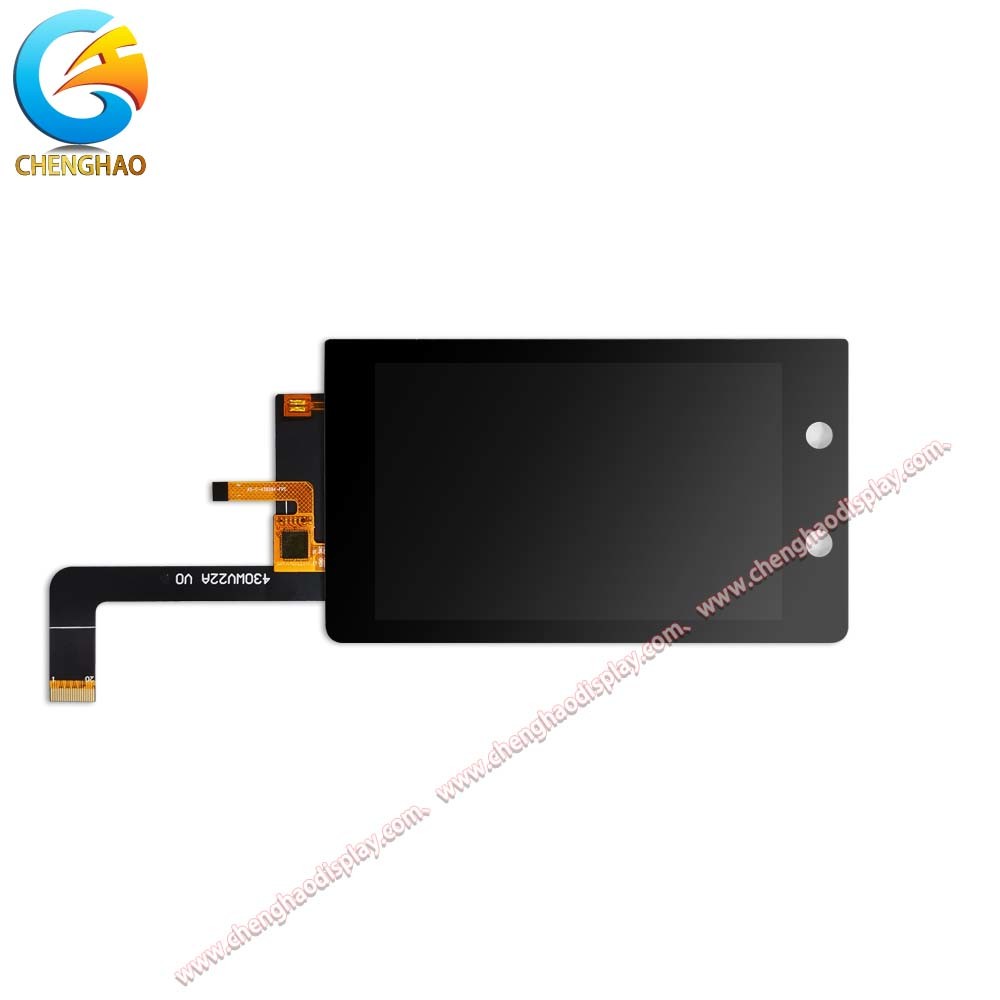

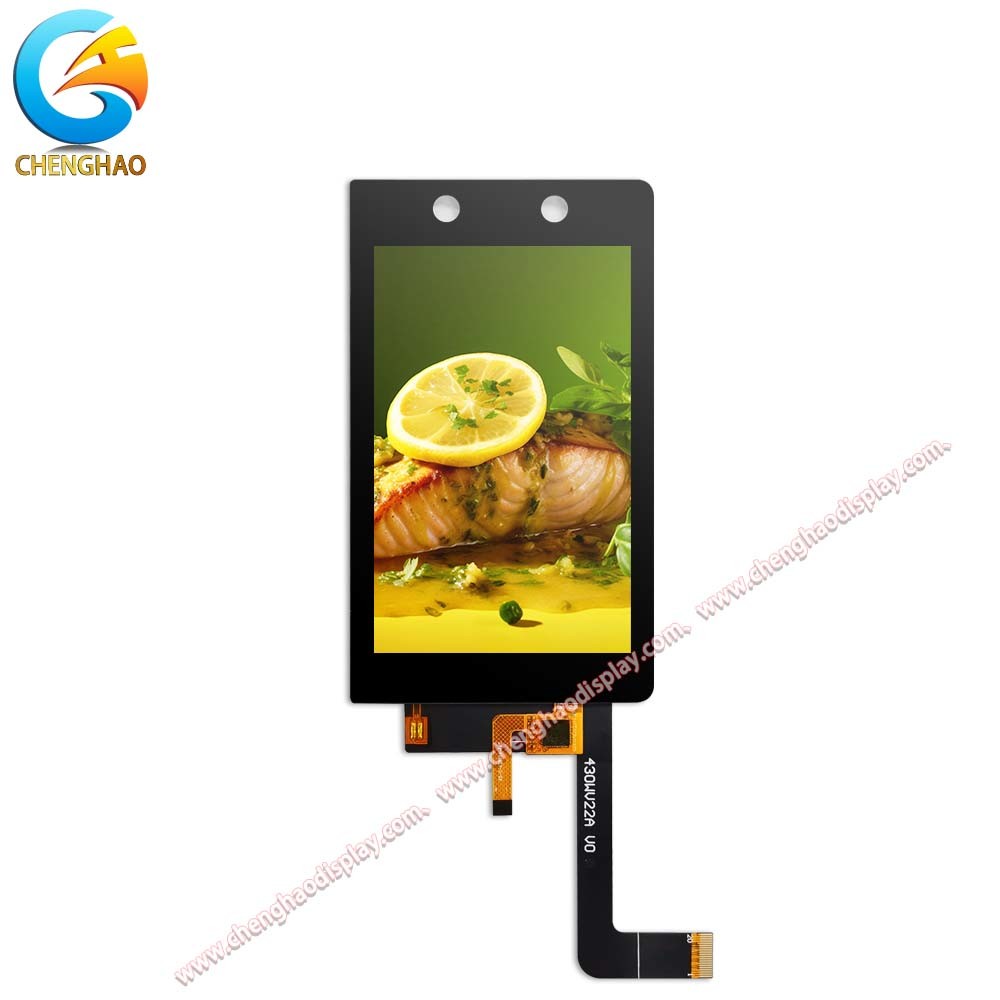

चेंगहाओ डिस्प्ले मॉडल CH430WV22B-CT एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टीएफटी एलसीडी पैनल से बना हैटच पैनल, ड्राइविंग आईसी, बैक लाइट और एफपीसी।
इस टीएफटी डिस्प्ले में 4.3 इंच (ऊर्ध्वाधर स्क्रीन) विकर्ण रूप से मापा सक्रिय डिस्प्ले क्षेत्र 480*800*3-आरजीबी रिज़ॉल्यूशन के साथ है।
इस परियोजना के लिए इस्तेमाल किया ड्राइवर ST7701 या संगत है और कर सकते हैं
आर.जी.बी. सिग्नल इनपुट द्वारा 16 एम रंग प्रदर्शित करता है। ड्राइवर कांच पर माउंट किया जाता है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं।
यह टच पैनल कैपेसिटिव है, GT911 को ड्राइवर आईसी के रूप में उपयोग करता है, I2C इंटरफ़ेस के माध्यम से बाहरी उपकरणों के साथ संवाद करता है और इंटरकनेक्ट करता है, मल्टी-टच का समर्थन करता है,और मानव-कंप्यूटर बातचीत के लिए एक महत्वपूर्ण माध्यम है.
इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और एफपीसी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।
RoHS अनुपालन और हेलोजन मुक्त।
विशेषताएं:
चेहरे की पहचान करने वाले एक्सेस कंट्रोल उपकरण का उपयोग आमतौर पर इनडोर और आउटडोर दोनों में किया जाता है, जिसके लिए उपकरण के लिए असाधारण बाहरी पठनीयता की आवश्यकता होती है।चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ने एक एलसीडी टच स्क्रीन विकसित की है जो विशेष रूप से एक्सेस कंट्रोल सिस्टम के लिए डिज़ाइन की गई हैयह एलसीडी टच स्क्रीन कई तकनीकी सुविधाओं से लैस है जो बहुत जरूरी स्पष्टता और कार्यक्षमता प्रदान करती है।
| प्रदर्शन मोड |
आईपीएस/ट्रांसमिशन |
| चमक |
350cd/m2 (वैकल्पिक) |
| इंटरफेस |
एमआईपीआई |
| टीपी प्रकार |
सीटीपी |
| विपरीत |
800 |
| रंग |
16M |
सबसे पहले, CH430WV22B-CT एलसीडी टच स्क्रीन 480*800 के उच्च रिज़ॉल्यूशन का दावा करती है। इसके अतिरिक्त इसकी बैकलाइट चमक 350 cd/m2 है।जो इनडोर और कम रोशनी वाले बाहरी वातावरण में स्पष्ट प्रदर्शन को सक्षम बनाता है.
इसके अतिरिक्त टच एलसीडी मॉड्यूल में आईपीएस डिस्प्ले तकनीक का उपयोग किया गया है, जो मुक्त परिप्रेक्ष्य सुनिश्चित करता है। यह तकनीक 80/80/80/80 फ्री व्यूइंग डायरेक्शन को सक्षम करती है,जिसका अर्थ है कि उपयोगकर्ता विभिन्न कोणों से स्क्रीन को पढ़ते समय एक स्पष्ट देखने के कोण प्रभाव प्राप्त कर सकते हैं, उपयोगकर्ता के देखने के अनुभव को काफी बढ़ाता है।
इसके अतिरिक्त, डिस्प्ले मॉड्यूल स्क्रीन एंटी-ग्लेयर तकनीक का उपयोग करता है, और जब उपयोगकर्ता बाहर या एक मजबूत प्रकाश वातावरण में स्क्रीन पढ़ रहा है,स्क्रीन स्क्रीन पर प्रक्षेपित बाहरी मजबूत प्रकाश का एक बड़ा हिस्सा अवशोषित कर सकते हैंयह डिजाइन न केवल स्पष्ट दृश्यता सुनिश्चित करता है बल्कि उपयोगकर्ता की आंखों की सुरक्षा भी करता है।
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक एलसीडी टच स्क्रीन मानव-कंप्यूटर बातचीत का भी समर्थन करती है।उपयोगकर्ताओं को अपने हाथों से स्क्रीन को छूने से डिवाइस के साथ सूचना इंटरैक्शन प्राप्त करने में सक्षम बनाना.
तकनीकी मापदंडः
मॉड्यूल विनिर्देश
निम्नलिखित CH430WV22B-CT 4.3 इंच टच एलसीडी डिस्प्ले मॉड्यूल के विनिर्देश हैं जो एक्सेस कंट्रोल उपकरण के लिए डिज़ाइन किए गए हैं:
मॉड्यूल का नाम
4.3 इंच टच एलसीडी डिस्प्ले मॉड्यूल एक्सेस कंट्रोल उपकरण के लिए
मॉड्यूल संख्या
CH430WV22B-CT
मॉड्यूल प्रकार
4.3" टीएफटी + सीटीपी
प्रदर्शन प्रकार
डिस्प्ले प्रकार IPS/ट्रांसमिसिव/सामान्य रूप से काला है।
संकल्प
डिस्प्ले में 480*800 डॉट्स का रिज़ॉल्यूशन है।
चमक
डिस्प्ले की चमक 350cd/m2 है।
देखने की दिशा
देखने की दिशा 80/80/80/80 है।
मॉड्यूल इंटरफ़ेस
मॉड्यूल इंटरफ़ेस हैएमआईपीआई
टच पैनल प्रकार
टच पैनल प्रकार हैक्षमतात्मक।
टच पैनल इंटरफ़ेस
टच पैनल इंटरफ़ेस हैI2C.
परिचालन तापमान
ऑपरेटिंग तापमान सीमा है-20~+70°C.
भंडारण तापमान
भंडारण तापमान सीमा है-30~+80°C.
एफपीसी पिन संख्या
मॉड्यूल में20 पिनएफपीसी के लिए।
मॉड्यूल रूपरेखा का आकार
मॉड्यूल रूपरेखा आकार है68*120*3.35 मिमी.
देखने का क्षेत्र
देखने का क्षेत्र56.7*939मिमी.
सक्रिय क्षेत्र
सक्रिय क्षेत्र है56.16 * 93.6मिमी.
सीटीपी ग्लास लेंस मोटाई
सीटीपी ग्लास लेंस की मोटाई है0.7मिमी.
अनुप्रयोग:
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ने चेहरे की पहचान अभिगम नियंत्रण प्रणालियों के लिए CH430WV22B-CT एलसीडी स्क्रीन मॉड्यूल विकसित किया है। एक अनुकूलित उत्पाद के रूप में,यह अपने उत्कृष्ट प्रदर्शन के लिए ग्राहकों द्वारा गर्मजोशी से स्वागत किया गया है.
एलसीडी स्क्रीन के एक पेशेवर निर्माता के रूप में, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ग्राहक आवश्यकताओं के अनुसार CH430WV22B-CT डिस्प्ले मॉड्यूल को अनुकूलित और संशोधित कर सकता है।यह सुनिश्चित करता है कि इसका उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जा सके जैसे औद्योगिक नियंत्रण, चिकित्सा उपकरण, घरेलू उपकरण, कृत्रिम बुद्धिमत्ता और ऑटोमोबाइल परिवहन।
सहायता एवं सेवाएं:
हमारे छोटे एलसीडी टचस्क्रीन उत्पाद हमारे उत्पादों के साथ एक निर्बाध अनुभव सुनिश्चित करने के लिए व्यापक तकनीकी सहायता और सेवा के साथ आते हैं।हमारी तकनीकी सहायता टीम आपको अपने उत्पाद की विशेषताओं और कार्यक्षमता को जल्दी से समझने में मदद करेगी और उत्पाद की स्थापना के दौरान आपके पास किसी भी प्रश्न या समस्या के साथ सहायता करेगी, सेटअप, या ऑपरेशन।
हमारे तकनीशियनों की टीम के पास हमारे उत्पादों के साथ किसी भी समस्या का निदान और समाधान करने के लिए ज्ञान और विशेषज्ञता है, डाउनटाइम को कम करना और अधिकतम अपटाइम सुनिश्चित करना।
हर कदम पर, हम आपको सहायता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं जो आपको अपनी छोटी सी एलसीडी टच स्क्रीन से अधिकतम लाभ उठाने की आवश्यकता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न:इस उत्पाद का ब्रांड नाम क्या है?
A:इस उत्पाद का ब्रांड नाम Chenghao Optoelectronic है।
प्रश्न:इस उत्पाद का मॉडल नंबर क्या है?
A:इस उत्पाद का मॉडल नंबर CH430WV22B-CT है।
प्रश्न:यह उत्पाद कहाँ निर्मित किया जाता है?
A:यह उत्पाद चीन के शेन्ज़ेन में निर्मित है।
प्रश्न:इस उत्पाद के पास क्या प्रमाणपत्र हैं?
A:इस उत्पाद में RoHS, CE और FCC प्रमाणपत्र हैं।
प्रश्न:इस उत्पाद के लिए भुगतान की शर्तें क्या हैं?
A:इस उत्पाद के लिए भुगतान की शर्तें TT हैं।
