4.3 इंच कैपेसिटिव टच एलसीडी डिस्प्ले मॉड्यूल एक्सेस कंट्रोल उपकरण के लिए एमआईपीआई इंटरफ़ेस के साथ

उत्पाद का वर्णन:

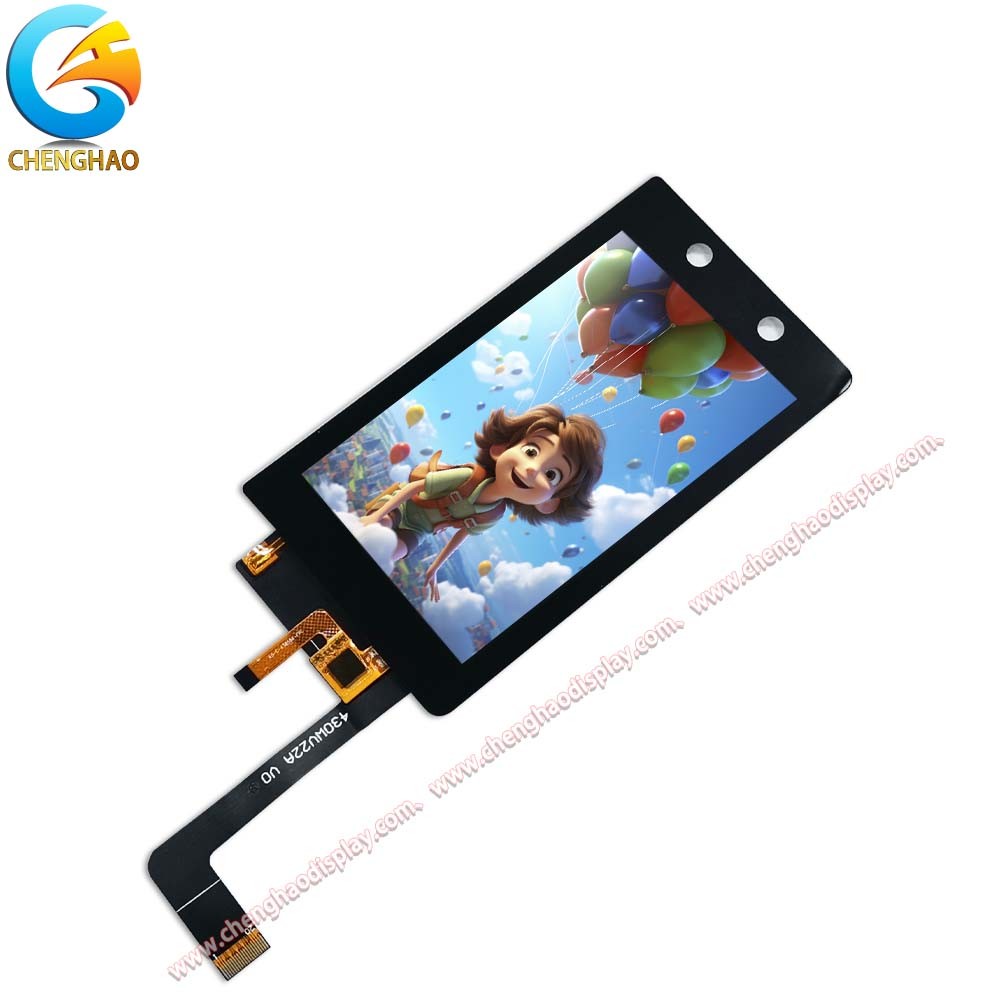

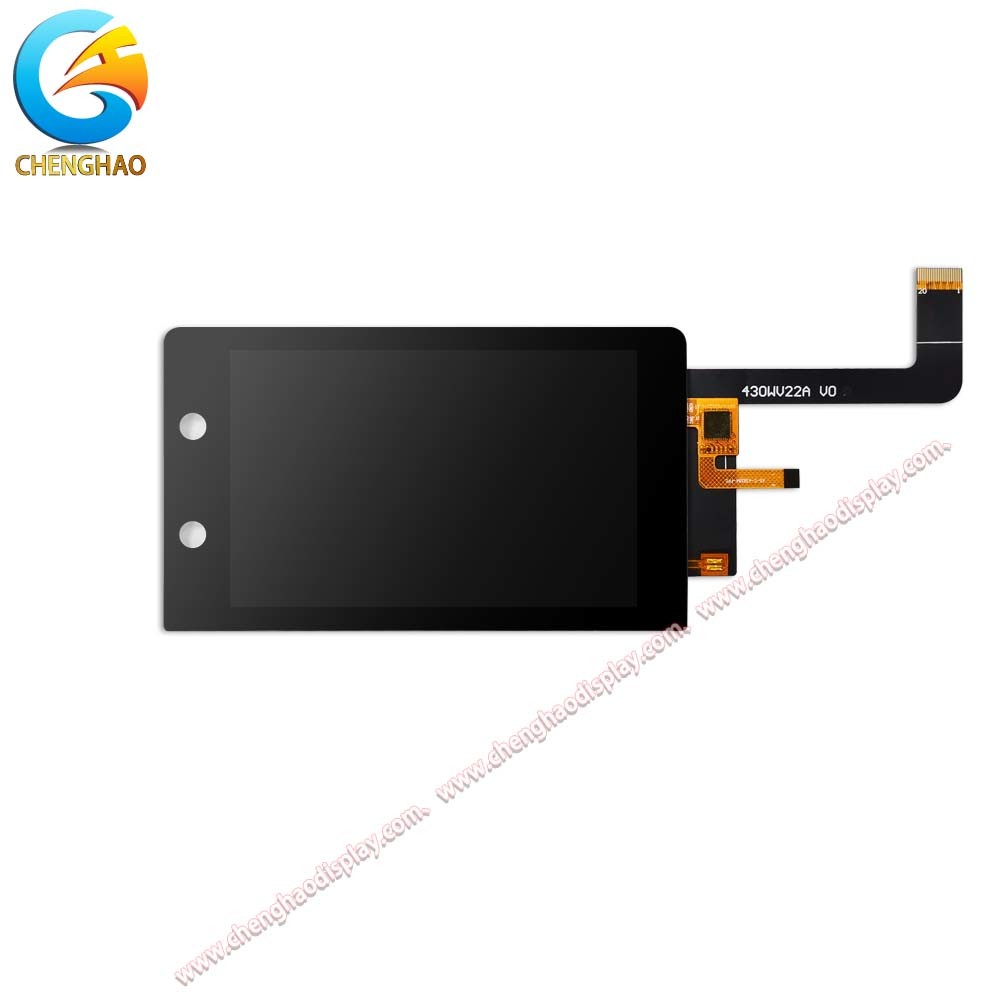

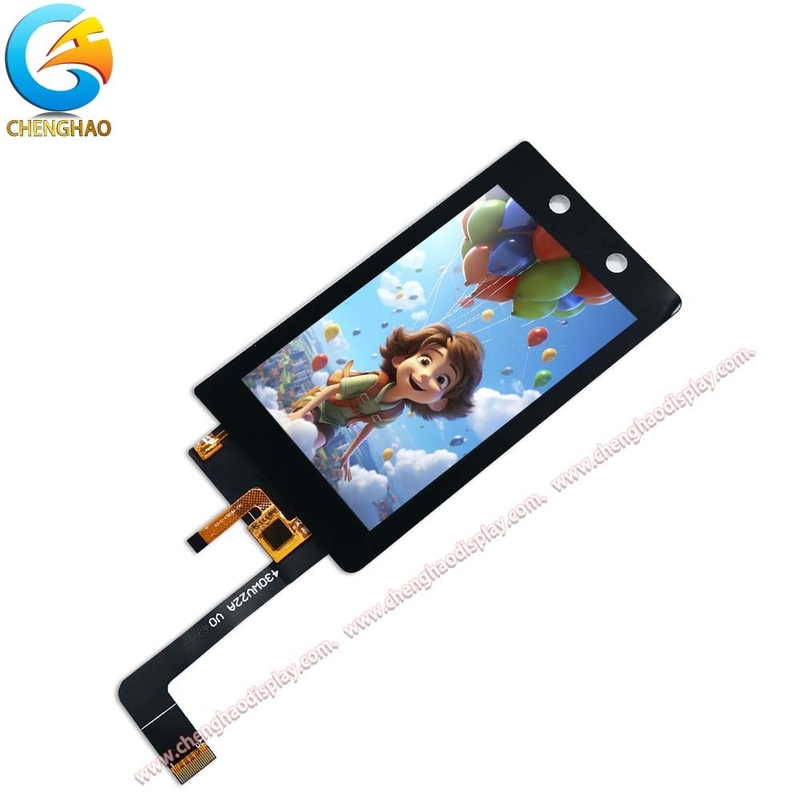

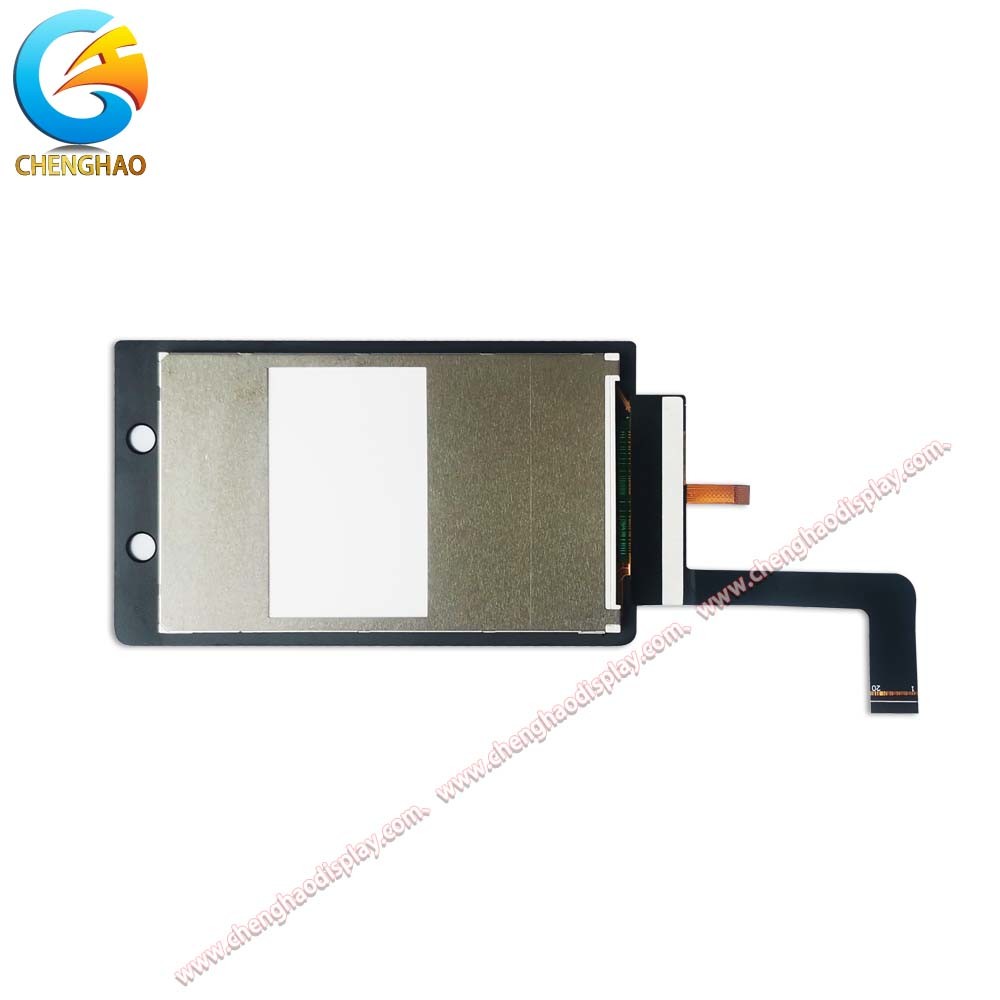

चेंगहाओ डिस्प्ले मॉडल CH430WV22B-CT एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT तकनीक का उपयोग करता है।इस मॉडल में एक टीएफटी एलसीडी पैनल शामिल है, एक टच पैनल, एक ड्राइविंग आईसी, एक बैक-लाइट और एफपीसी।

इस टीएफटी डिस्प्ले में 4.3 इंच (ऊर्ध्वाधर स्क्रीन) विकर्ण रूप से मापा गया सक्रिय डिस्प्ले क्षेत्र 480*800*3-आरजीबी के रिज़ॉल्यूशन के साथ है।इस परियोजना के लिए प्रयुक्त ड्राइवर ST7701 या संगत है और आरजीबी सिग्नल इनपुट के माध्यम से 16M रंग प्रदर्शित करने की क्षमता हैड्राइवर कांच पर लगाया जाता है और एफपीसी के माध्यम से आपस में जुड़ा होता है जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल होते हैं।

इस डिस्प्ले पर टच पैनल capacitive है, GT911 का उपयोग ड्राइवर IC के रूप में करता है, I2C इंटरफेस के माध्यम से बाहरी उपकरणों के साथ संवाद और इंटरकनेक्ट करता है, मल्टी-टच का समर्थन करता है,और मानव-कंप्यूटर बातचीत के लिए एक महत्वपूर्ण माध्यम के रूप में कार्य करता हैइसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और एफपीसी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।

यह डिस्प्ले मॉडल RoHS अनुपालन और हैलोजन मुक्त है।



मॉड्यूल का नाम	4.3 इंच टच एलसीडी डिस्प्ले मॉड्यूल
संकल्प	480x800 पिक्सेल
चमक	350cd/m2 (वैकल्पिक)
टीपी	संक्षारक स्पर्श पैनल
देखने की दिशा	80/80/80/80



विशेषताएं:

चेहरे की पहचान करने वाले एक्सेस कंट्रोल उपकरण का व्यापक रूप से इनडोर और आउटडोर दोनों में उपयोग किया जाता है, जिसके लिए उत्कृष्ट आउटडोर पठनीयता के साथ उच्च गुणवत्ता वाले उपकरण की आवश्यकता होती है।चेंगहाओ ऑप्टोइलेक्ट्रॉनिक ने उन्नत तकनीकी सुविधाओं के साथ अभिगम नियंत्रण प्रणालियों के लिए एक एलसीडी टच स्क्रीन विकसित की है.

यहाँ CH430WV22B-CT एलसीडी टच स्क्रीन की कुछ तकनीकी विशेषताएं दी गई हैंः

उच्च संकल्प

CH430WV22B-CT एलसीडी टच स्क्रीन में 480*800 का उच्च रिज़ॉल्यूशन और 350 cd/m2 बैकलाइट चमक है, जो इनडोर और कम रोशनी वाले बाहरी वातावरण दोनों में स्पष्ट प्रदर्शन प्रदान करता है।

मुक्त देखने के कोण का समर्थन करें

टच एलसीडी मॉड्यूल 80/80/80/80 फ्री व्यूइंग दिशा प्राप्त करने के लिए आईपीएस डिस्प्ले तकनीक का उपयोग करता है, जिससे उपयोगकर्ताओं को विभिन्न कोणों से स्क्रीन पढ़ने पर पर्याप्त स्पष्ट देखने के कोण प्रभाव प्राप्त करने की अनुमति मिलती है.यह उपयोगकर्ता अनुभव और सुविधा को बहुत बढ़ाता है।

स्क्रीन विरोधी चमक

डिस्प्ले मॉड्यूल स्क्रीन एंटी-ग्लेयर तकनीक का उपयोग करता है, जो स्क्रीन पर प्रक्षेपित बाहरी मजबूत प्रकाश का एक बहुत कुछ अवशोषित कर सकता है,यह सुनिश्चित करना कि उपयोगकर्ता अपनी आँखों की सुरक्षा करते हुए बाहर या मजबूत प्रकाश वातावरण में स्क्रीन पढ़ सकें.

मानव-कंप्यूटर बातचीत का समर्थन करें

CH430WV22B-CT एलसीडी टच स्क्रीन capacitive टच पैनल से लैस है। हाथ के स्पर्श के माध्यम से उपयोगकर्ता डिवाइस के साथ सूचना बातचीत प्राप्त कर सकते हैं,उपयोगकर्ता के अनुकूल और सहज अनुभव प्रदान करना.





तकनीकी मापदंडः

यह मॉड्यूल विशेष रूप से एक्सेस कंट्रोल उपकरण के लिए डिज़ाइन किया गया है और इसमें सीटीपी टच तकनीक के साथ 4.3 इंच का टीएफटी डिस्प्ले है। मॉड्यूल संख्या CH430WV22B-CT है,और यह 480x800 डॉट्स के रिज़ॉल्यूशन के साथ एक IPS/ट्रांसमिटिव/सामान्य रूप से काले रंग के डिस्प्ले प्रकार का दावा करता है. डिस्प्ले की चमक 350cd/m2 है, और देखने की दिशा 80/80/80/80 डिग्री है। मॉड्यूल इंटरफेस MIPI तकनीक का उपयोग करता है, जबकि टच पैनल कैपेसिटिव है और I2C इंटरफ़ेस का उपयोग करता है।

इस मॉड्यूल के लिए ऑपरेटिंग तापमान रेंज -20~+70°C है, और भंडारण तापमान रेंज -30~+80°C है। मॉड्यूल के लिए FPC पिन संख्या 20 पिन है, और मॉड्यूल रूपरेखा का आकार 68x120x3.35 मिमी है.दृश्य क्षेत्र 56.7x93.9 मिमी है, और सक्रिय क्षेत्र 56.16x93.6 मिमी है। सीटीपी कांच लेंस 0.7 मिमी मापता है।



अनुप्रयोग:

CH430WV22B-CT एक विशेष एलसीडी स्क्रीन मॉड्यूल है जिसे विशेष रूप से चेहरे की पहचान अभिगम नियंत्रण प्रणालियों में स्थापित करने के लिए बनाया गया है।इस मॉड्यूल के प्रभावशाली प्रदर्शन को संतुष्ट ग्राहकों द्वारा व्यापक रूप से सराहा गया हैएक कुशल एलसीडी निर्माता के रूप में, चेंगहाओ ऑप्टोइलेक्ट्रॉनिक के पास व्यक्तिगत ग्राहक आवश्यकताओं को पूरा करने के लिए इस डिस्प्ले मॉड्यूल में परिवर्तन और समायोजन करने की क्षमता है।इसका अर्थ है कि इसका उपयोग विभिन्न क्षेत्रों में किया जा सकता है जैसे किऔद्योगिक नियंत्रण, चिकित्सा उपकरण, घरेलू उपकरण, कृत्रिम बुद्धिमत्ता और ऑटोमोबाइल परिवहन तक सीमित नहीं।



सहायता एवं सेवाएं:

हमारे छोटे एलसीडी टच स्क्रीन उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः

• उत्पाद की स्थापना और सेटअप में सहायता
• तकनीकी समस्याओं का समाधान
• सॉफ्टवेयर और फर्मवेयर अद्यतन
• मरम्मत और प्रतिस्थापन सेवाएं
• तकनीकी दस्तावेज और मैनुअल

अक्सर पूछे जाने वाले प्रश्न:

उत्तर: इस एलसीडी टच स्क्रीन का ब्रांड नाम चेंगहाओ ऑप्टोइलेक्ट्रॉनिक है।

प्रश्न: इस एलसीडी टच स्क्रीन का मॉडल नंबर क्या है?

उत्तर: इस एलसीडी टच स्क्रीन का मॉडल नंबर CH430WV22B-CT है।

प्रश्न: इस एलसीडी टच स्क्रीन का निर्माण कहाँ किया जाता है?

उत्तर: यह एलसीडी टच स्क्रीन चीन के शेन्ज़ेन में निर्मित है।

प्रश्न: इस एलसीडी टच स्क्रीन के पास क्या प्रमाणपत्र हैं?

उत्तर: इस एलसीडी टच स्क्रीन में RoHS, CE और FCC प्रमाणपत्र हैं।

प्रश्न: इस एलसीडी टच स्क्रीन के लिए पैकेजिंग विवरण क्या हैं?

एकः सभी उत्पादों को सुरक्षित रखने के लिए सही तरीके से पैक किया जाता है। छोटे आकार के उत्पादों के लिए, हम ट्रे + कार्डबोर्ड का उपयोग करते हैं, और बड़े आकार के लिए, हम फोम स्लॉट + कार्डबोर्ड का उपयोग करते हैं।हम ग्राहकों की आवश्यकताओं के अनुसार पैकेज भी डिजाइन करते हैं.

प्रश्न: इस एलसीडी टच स्क्रीन के लिए न्यूनतम आदेश मात्रा क्या है?

उत्तर: इस एलसीडी टच स्क्रीन के लिए कोई न्यूनतम आदेश मात्रा नहीं है।

प्रश्न: इस एलसीडी टच स्क्रीन के लिए डिलीवरी का समय क्या है?

उत्तर: इस एलसीडी टच स्क्रीन के लिए डिलीवरी का समय 3~7 दिन है।

प्रश्न: इस एलसीडी टच स्क्रीन के लिए भुगतान की शर्तें क्या हैं?

उत्तर: इस एलसीडी टच स्क्रीन के लिए भुगतान की शर्तें टीटी हैं।

प्रश्न: इस एलसीडी टच स्क्रीन की आपूर्ति क्षमता क्या है?

उत्तर: इस एलसीडी टच स्क्रीन की आपूर्ति क्षमता 300K पीसी/माह है।
