300nits SPI सर्कुलर Tft एलसीडी डिस्प्ले 40P ओपन फ्रेम एलसीडी मॉड्यूल
व्यक्ति से संपर्क करें : Tina Fu
फ़ोन नंबर : +86 755-27806536
WhatsApp : +8615919862398
न्यूनतम आदेश मात्रा : | 1PCS | मूल्य : | / |
---|---|---|---|
पैकेजिंग विवरण : | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements | प्रसव के समय : | 7-15 working days |
भुगतान शर्तें : | T/T | आपूर्ति की क्षमता : | 300Kpcs/month |
उत्पत्ति के प्लेस: | ShenZhen, China | ब्रांड नाम: | Chenghao/Oem |
---|---|---|---|
प्रमाणन: | ROHS、ISO9001、CE | मॉडल संख्या: | CH80480M070 |
विस्तार जानकारी |
|||
प्रोडक्ट का नाम: | यूएसएआरटी एचएमआई स्क्रीन | संकल्प: | 800x480 पिक्सेल |
---|---|---|---|
रंग: | 65K,16बिट आरजीबी | luminance: | 220 सीडी/एम2 |
अंतर: | 200:1 | देखने की दिशा: | 55/55/55/30 |
बैकलाइट प्रकार: | सफेद एलईडी | संचालन तापमान: | -20 ~ + 70 ℃ |
हाई लाइट: | मेडिकल ग्रेड USART एचएमआई स्क्रीन,USART HMI स्क्रीन 800x480,RTP के साथ USART HMI स्क्रीन |
उत्पाद विवरण

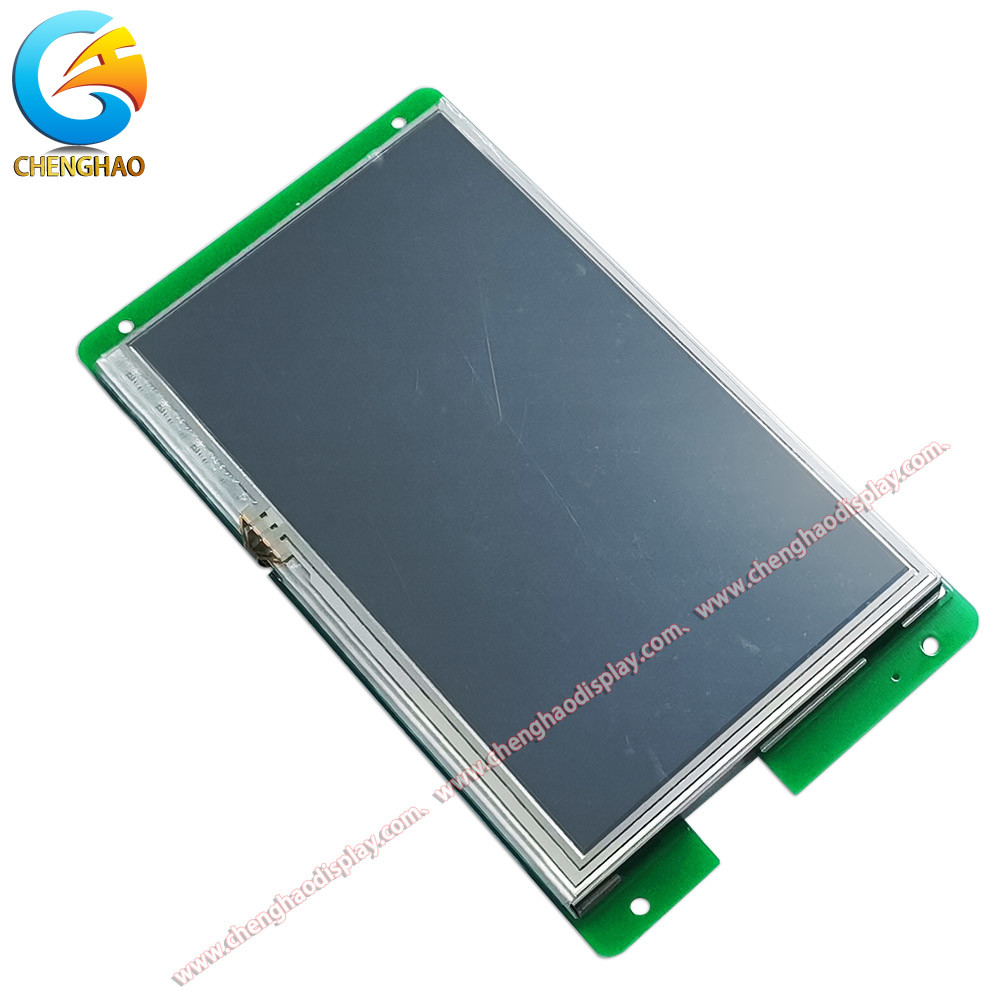

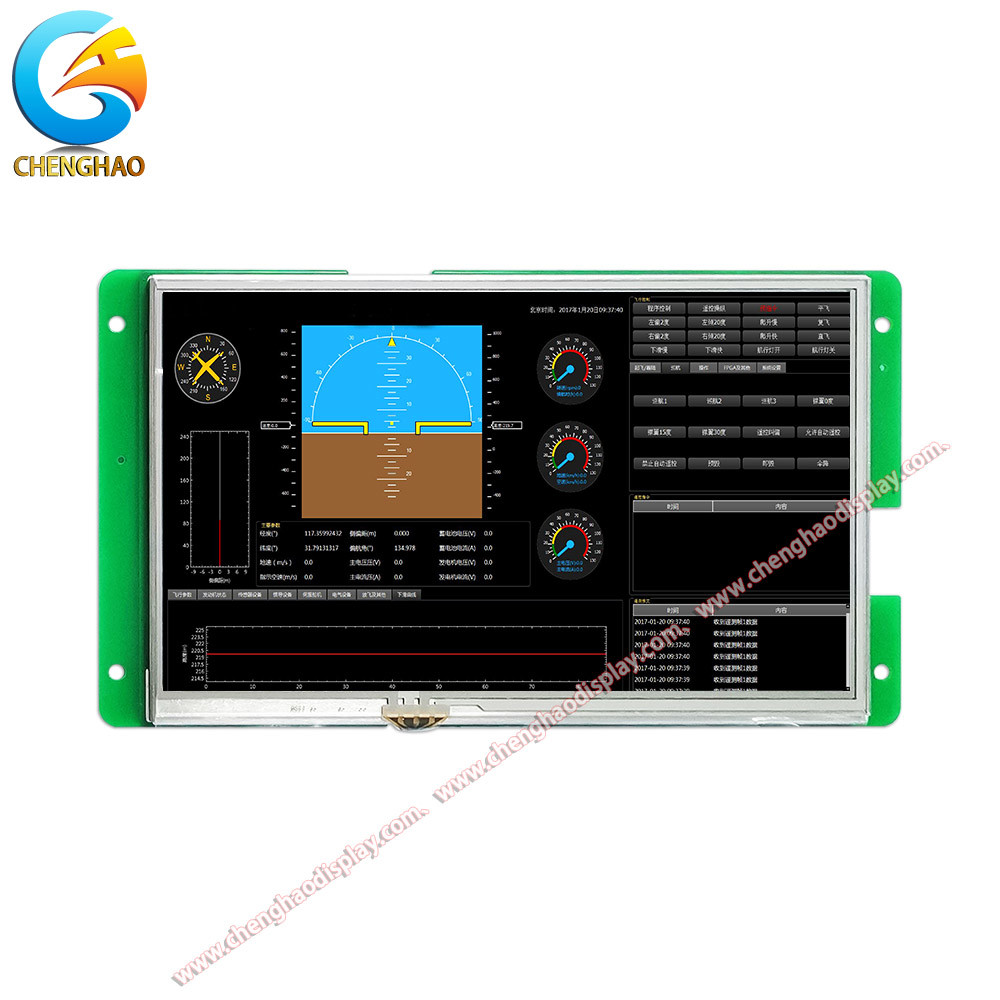

मेडिकल ग्रेड 16 बिट RGB 800x480 7 इंच USART HMI स्क्रीन मॉड्यूल RTP के साथ
1. रंगीन एलसीडी डिस्प्ले के पैरामीटर
मॉड्यूल नं | CH80480M070 |
उत्पाद रेंज एम-सीरीज़ | मेडिकल ग्रेड |
कोर प्रोसेसर | 400एम एसओसी प्रोसेसर |
ऑपरेटिंग सिस्टम | कोई भी ऑपरेटिंग सिस्टम, बिजली चालू होने के बाद नहीं चल सकता |
समझौते का प्रकार | डिफ़ॉल्ट कॉन्फ़िगरेशन निर्देश सेट, होस्ट कंप्यूटर को MODBUS RTU, XGUS प्रोटोकॉल चलाने के लिए कॉन्फ़िगर किया जा सकता है |
भाषा का अंकन | LUA स्क्रिप्ट, उपयोगकर्ताओं द्वारा लिखे गए तर्क, प्रोटोकॉल और एल्गोरिदम फ़ंक्शन को स्क्रीन के अंदर चलाया जा सकता है |
आकार | 7.0 इंच |
संकल्प | 800*480 |
स्थापना दिशा | 0, 90, 180 और 270 डिग्री घूमने वाले माउंट डिस्प्ले को सपोर्ट करता है |
भंडारण | 128Mbit |
फ़ॉन्ट | अंतर्निहित वेक्टर फ़ॉन्ट, एज एंटी-अलियासिंग प्रोसेसिंग, किसी भी आकार के ASCII, GBK, GB2312, UNICODE (वैश्विक भाषा) फ़ॉन्ट का समर्थन करता है, और किसी भी कंप्यूटर फ़ॉन्ट डिस्प्ले को भी अनुकूलित कर सकता है |
चित्र भंडारण | जेपीईजी, पीएनजी (अर्ध-पारदर्शी/पूर्ण-पारदर्शी) संपीड़न का समर्थन करें, और किसी भी आकार की छवि भंडारण का समर्थन करें।यह कुल मिलाकर लगभग 185 फ़ुल-स्क्रीन चित्र संग्रहीत कर सकता है (80KB/चित्र के आकार के आधार पर गणना की जाती है, BMP प्रारूप अनुशंसित नहीं है)।छवि संपीड़न अनुपात अलग है, यह मान ऊपर और नीचे उतार-चढ़ाव करेगा |
रंग | 65K रंग, 16-बिट आरजीबी |
वोल्टेज | 4.5-30V |
बिजली की खपत | सबसे मंद बैकलाइट, कोई स्पीकर नहीं: 0.8W स्पीकर के साथ सबसे मंद बैकलाइट: 1.8W सबसे चमकदार बैकलाइट, कोई स्पीकर नहीं: 2.4W स्पीकर के साथ सबसे चमकदार बैकलाइट: 3.3W |
संचार विधि | आरएस232/टीटीएल (फ़ैक्टरी डिफ़ॉल्ट 232 स्तर, लघु जे5 टीटीएल स्तर है) |
संचार बॉड दर | 1200 ~ 921600 बीपीएस, सामान्य बॉड दर: 115200 बीपीएस |
संचार कनेक्टर विशिष्टताएँ | डिफ़ॉल्ट HY2.0-8P, वैकल्पिक FPC1.0-10P |
छवि स्थानीय डाउनलोड | एसडी कार्ड |
फ़र्मवेयर स्थानीय/दूरस्थ उन्नयन | स्थानीय रूप से अपग्रेड करने के लिए एसडी कार्ड डालें/स्क्रीन फ़र्मवेयर को अपग्रेड करने के लिए उपयोगकर्ता के मदरबोर्ड के रिमोट सीरियल पोर्ट का समर्थन करें |
छवि दूरस्थ उन्नयन | स्क्रीन से संबंधित चित्र परियोजनाओं, फ़ॉन्ट, कॉन्फ़िगरेशन फ़ाइलों आदि को अपग्रेड करने के लिए उपयोगकर्ताओं को अपने मदरबोर्ड सीरियल पोर्ट का दूरस्थ रूप से उपयोग करने में सहायता करें। |
वास्तविक समय घड़ी (आरटीसी) | घड़ी, टाइमर, उलटी गिनती और अन्य कार्यों का समर्थन करें |
स्क्रीन प्रभावी प्रदर्शन क्षेत्र (एए) | लंबाई*चौड़ाई = 155.0मिमी*87.0मिमी |
उत्पाद का आकार (लंबाई*चौड़ाई*ऊंचाई) | 188.9मिमी*105.1मिमी*16.7मिमी (अधिकतम, टीपी सहित) |
पीसी सॉफ्टवेयर का समर्थन | विजुअल टीएफटी® |
वर्किंग टेम्परेचर | -20~+70℃ |
भंडारण तापमान | -30~+80℃ |
ए वी इनपुट | समर्थित नहीं |
ऑडियो प्लेयर | एमपी3 ऑडियो प्रारूप (स्पीकर 4Ω2W, मोनो), चित्रों के साथ साझा भंडारण स्थान।यदि mp3 फॉर्मेट अपनाया जाता है नमूना दर 128kbps है, और मेमोरी उपयोग 0.92MB/मिनट है |
2. USART HMI एलसीडी मॉड्यूल की विश्वसनीयता परीक्षण
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक की सभी सीरियल स्क्रीन बड़े पैमाने पर उत्पादन से पहले प्रक्रिया विश्वसनीयता परीक्षणों की एक श्रृंखला से गुज़री हैं: उत्पाद की गुणवत्ता सुनिश्चित करने के लिए उच्च और निम्न तापमान, ईएसडी, विस्फोट, विकिरण, स्पर्श जीवन और अन्य परीक्षण
(1) ईएसडी परीक्षण-परीक्षण वातावरण:
परिवेश का तापमान परीक्षण करें: 25°C
परीक्षण पर्यावरण आर्द्रता: 50%
परीक्षण प्रक्रिया: उत्पाद को परीक्षण बेंच पर सपाट रखें, और लोहे के बकल और सीरियल पोर्ट स्क्रीन के डिस्प्ले क्षेत्र पर बारी-बारी से संपर्क और वायु निर्वहन करें, जैसा कि नीचे दिए गए चित्र में दिखाया गया है;देखें कि क्या स्क्रीन रीसेट और पुनरारंभ होती है, असामान्यताएं प्रदर्शित करती है, आदि।
(2) उच्च और निम्न तापमान एजिंग टेस्ट-टेस्ट वातावरण
परीक्षण पर्यावरण तापमान: -20~+70℃
परीक्षण पर्यावरण आर्द्रता: 60%±3%आरएच
परीक्षण प्रक्रिया: उत्पाद को उच्च और निम्न तापमान परीक्षण बॉक्स में तिरछा रखें, जैसा चित्र 3-3 में दिखाया गया है;72H उच्च तापमान, निम्न तापमान, उच्च और निम्न तापमान वैकल्पिक उम्र बढ़ने का परीक्षण पास करें, देखें कि क्या स्क्रीन रीसेट और पुनरारंभ होती है, असामान्य रूप से प्रदर्शित होती है, और परीक्षण के दौरान और परीक्षण के बाद असामान्य रूप से कार्य करती है।
(3) समूह नाड़ी परीक्षण - परीक्षण वातावरण
परिवेश का तापमान परीक्षण करें: 25°C
परीक्षण पर्यावरण आर्द्रता: 50%
परीक्षण प्रक्रिया: उत्पाद को परीक्षण बेंच पर सपाट रखें, और पल्स समूह जनरेटर द्वारा पल्स समूह जनरेटर के साथ युग्मित शक्ति स्रोत के माध्यम से स्क्रीन पर बिजली की आपूर्ति करें, जैसा कि चित्र में दिखाया गया है;देखें कि क्या प्रयोग के दौरान स्क्रीन रीसेट और रीस्टार्ट होती है, असामान्य रूप से प्रदर्शित होती है और असामान्य रूप से छूती है।
3. LUA स्क्रिप्ट कॉन्फ़िगरेशन एसपीआई टीएफटी एलसीडी डिस्प्ले का
शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स कंपनी लिमिटेड द्वारा लॉन्च की गई एफ-टाइप, एम-टाइप और आईओटी-टाइप सीरियल स्क्रीन सभी एलयूए भाषा स्क्रिप्ट का समर्थन करती हैं।सीरियल स्क्रीन एक समृद्ध LUA स्क्रिप्ट एपीआई और कॉलबैक इंटरफ़ेस प्रदान करती है।उपयोगकर्ता सीधे एपीआई इंटरफ़ेस को कॉल करके सभी कॉन्फ़िगरेशन नियंत्रणों की रनिंग स्थिति सेट और प्राप्त कर सकते हैं।लिखित तर्क प्रसंस्करण के साथ संयुक्त, स्क्रीन बाहरी एमसीयू की भागीदारी के बिना निर्धारित कार्यों को पूरा कर सकती है, जिससे एमसीयू और स्क्रीन के बीच डेटा संचार कम हो जाता है।
LUA C भाषा की तुलना में सरल वाक्यविन्यास और तर्क वाली एक हल्की स्क्रिप्टिंग भाषा है, इसलिए डेवलपर्स सीधे शुरुआत कर सकते हैं।LUA भाषा एक अच्छी तरह से काम करने वाली गणितीय फ़ंक्शन लाइब्रेरी, स्ट्रिंग प्रोसेसिंग, JSON और अन्य लाइब्रेरी के साथ आती है, और इसमें सामान्य गणितीय संचालन, जैसे वर्गमूल, साइन कोसाइन, निरपेक्ष मान, आदि के लिए फ़ंक्शन समर्थन है;स्क्रीन की उच्च आवृत्ति के कारण, सभी जटिल एल्गोरिदम स्क्रीन द्वारा संसाधित होते हैं, जो उपयोगकर्ता के MCU की निष्पादन लागत को बहुत कम कर देता है।
VisualTFT सॉफ़्टवेयर में प्रोजेक्ट की LUA स्क्रिप्ट लिखने के लिए, इसे खोलने के लिए मेनू बार पर [टूल्स] → [LUA स्क्रिप्ट प्रोग्रामिंग] पर क्लिक करें।
4.की उत्पाद वास्तुकलामेडिकल एलसीडी मॉनिटर
शेन्ज़ेन चेंगहाओ ऑप्टोइलेक्ट्रॉनिक्स कंपनी लिमिटेड (chengaolcd.com) द्वारा लॉन्च की गई औद्योगिक सीरियल स्क्रीन एक सीरियल डिस्प्ले टर्मिनल है जो टीएफटी डिस्प्ले ड्राइवर, पिक्चर फॉन्ट स्टोरेज, जीयूआई ऑपरेशन, ऑडियो प्लेबैक और विभिन्न कॉन्फ़िगरेशन नियंत्रणों को एकीकृत करती है।उपयोगकर्ता के सिंगल-चिप माइक्रो कंप्यूटर को केवल टेक्स्ट, चित्र और कर्व्स के प्रदर्शन को आसानी से महसूस करने के लिए संबंधित सीरियल पोर्ट निर्देश भेजने और प्राप्त करने की आवश्यकता होती है।
एम सीरीज सीरियल स्क्रीन प्रोसेसर 32-बिट 400एम एसओसी प्रोसेसर को अपनाता है, जो एसडीआर वीडियो मेमोरी और जेपीईजी इमेज डिकोडिंग जैसे कार्यों को एकीकृत करता है।
