उत्पाद विवरण
80 डिग्री देखने की दिशा के साथ छोटा 4 लाइन SPI IPS TFT एलसीडी डिस्प्ले
छोटे टीएफटी डिस्प्ले का वर्णन

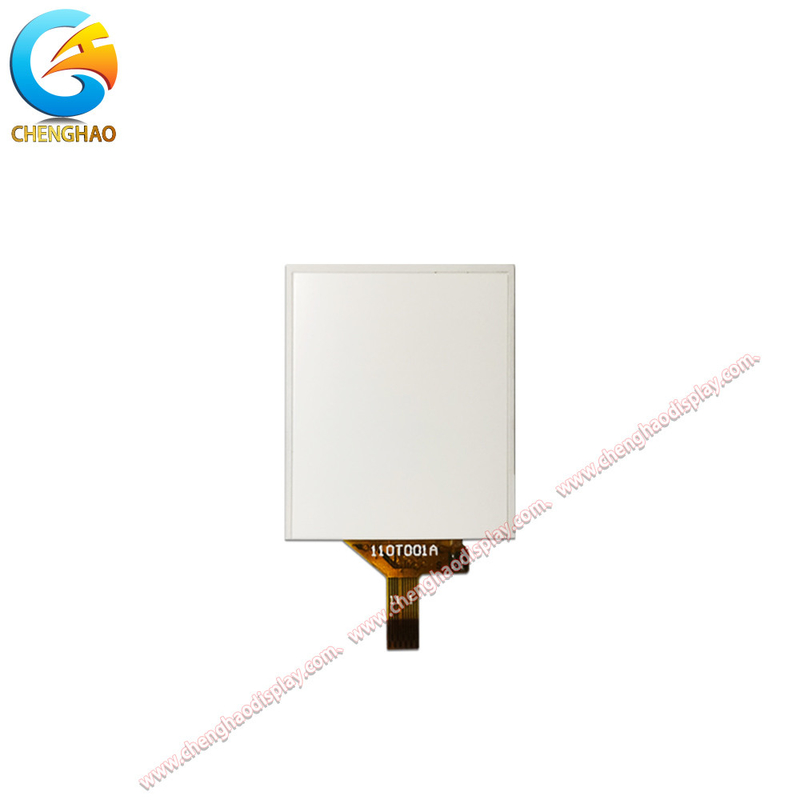

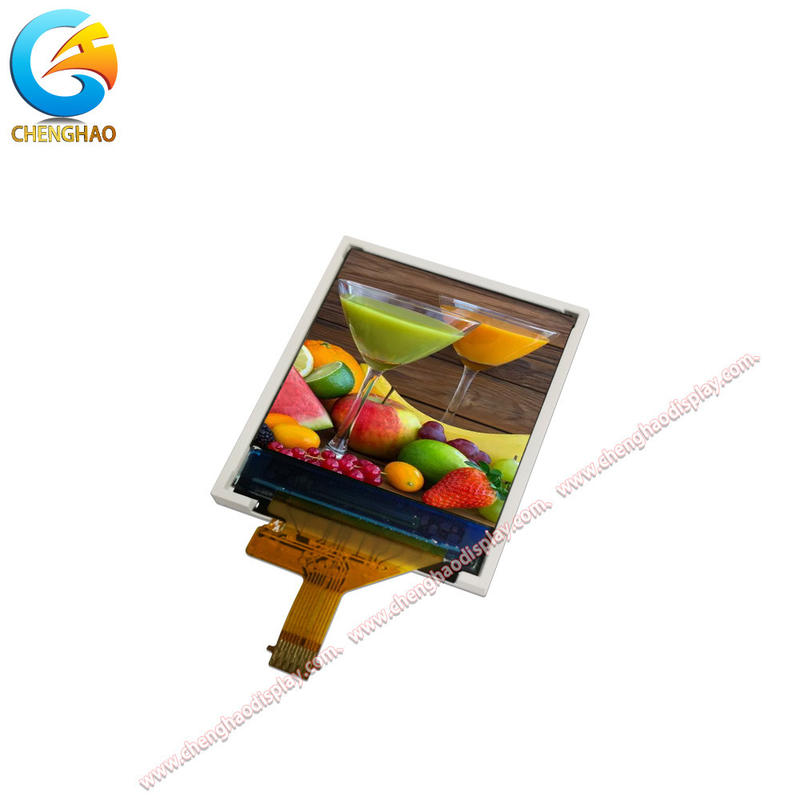

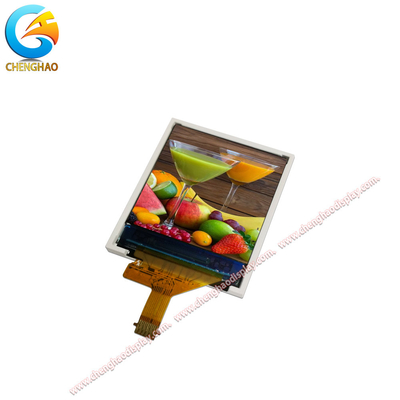

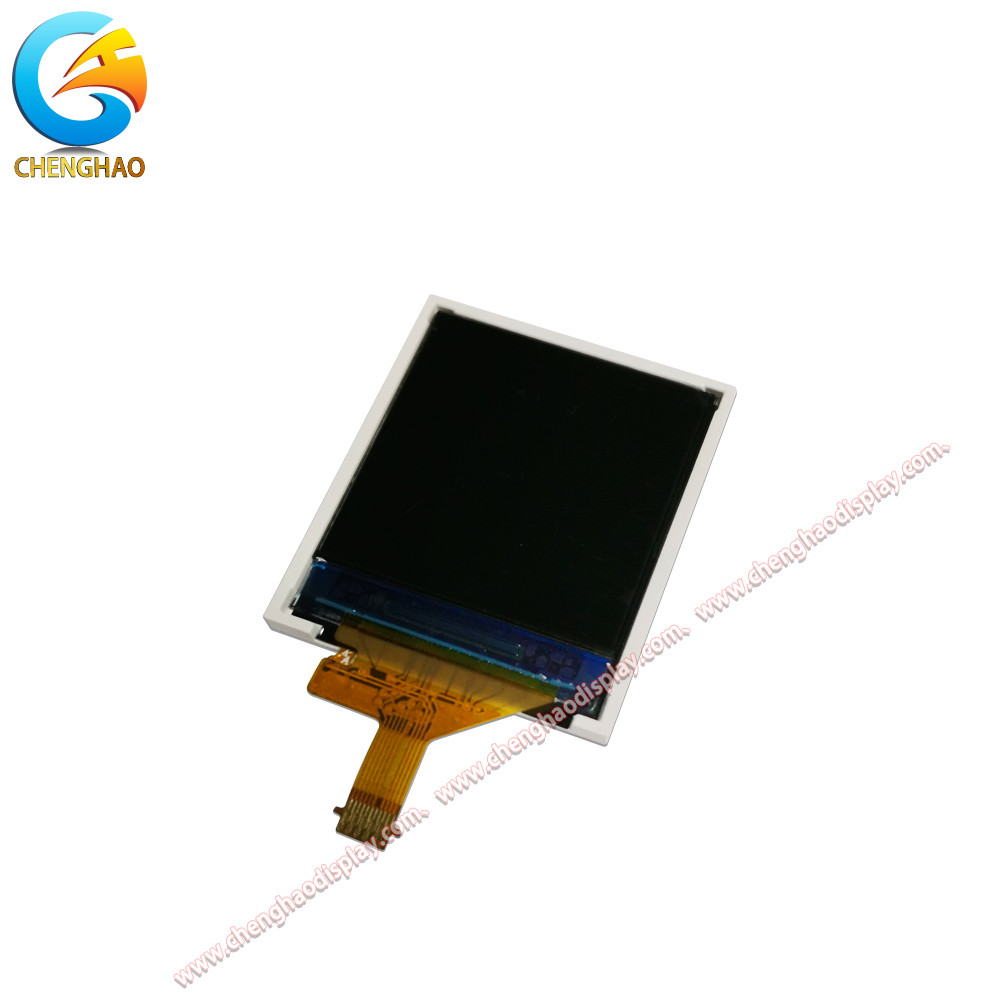

चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH110T001A एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो स्विचिंग डिवाइस के रूप में अमोनियम सिलिकॉन TFT का उपयोग करता है।डिस्प्ले मॉड्यूल में एक टीएफटी एलसीडी पैनल शामिल है, एक बैकलाइट घटक, एक ड्राइवर आईसीडी और एक एफपीसी। टीएफटी एलसीडी पैनल में एक वर्ग डिस्प्ले क्षेत्र है जो 96x96 पिक्सल की रंगीन छवियों को प्रदर्शित कर सकता है।आईपीएस/ट्रांसमिटिव/सामान्य रूप से ब्लैक डिस्प्ले मोड डिजाइन के लिए धन्यवाद, यह लघु एलसीडी डिस्प्ले मुक्त देखने के कोणों का समर्थन करता है। एफपीसी को ग्राहक परियोजना आवश्यकताओं के अनुसार डिजाइन किया जा सकता है, जिसमें एफपीसी की उपस्थिति और संरचना का डिजाइन शामिल है।
इसके अतिरिक्त, इस आईपीएस टीएफटी एलसीडी डिस्प्ले में एक व्यापक तापमान प्रतिरोध डिजाइन का उपयोग किया गया है, और इसका सामान्य परिचालन वातावरण तापमान -20 ~ + 70 °C है, जिसे -30 ~ + 80 °C के वातावरण में संग्रहीत किया जा सकता है।
टीएफटी एलसीडी मॉड्यूल का पैरामीटर
| मॉड्यूल का आकार |
CH015B4001A |
| एलसीडी प्रकार |
1.5" टीएफटी |
|
डॉट व्यवस्था
|
96 ((RGB) × 96 डॉट्स
|
|
रंग फ़िल्टर सरणी
|
आरजीबी ऊर्ध्वाधर पट्टी
|
|
प्रदर्शन मोड
|
आईपीएस / ट्रांसमिशन / सामान्यतः काला
|
|
देखने की दिशा
|
80/80/80/80
|
|
ड्राइवर आईसी
|
ST7735S
|
|
मॉड्यूल का आकार
|
25.46 ((W) × 29.54 ((H) × 2.3 ((T) मिमी
|
|
सक्रिय क्षेत्र
|
19.87 ((W) ×19.87 ((H) मिमी
|
|
डॉट पिच
|
0.207 ((W) × 0.207 ((H) मिमी
|
|
इंटरफेस
|
4 लाइन एसपीआई
|
|
परिचालन तापमान
|
-20 ~ +70°C
|
|
भंडारण तापमान
|
-30 ~ +80°C
|
|
बैक लाइट
|
सफेद एलईडी
|
|
वजन
|
टीबीडी g
|
| एफपीसी पिन संख्या |
11 |
आईपीएस एलसीडी मॉड्यूल की विशेषता
*पूरे परिप्रेक्ष्य का समर्थन करता है
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH110T001A पूर्ण दृश्य का समर्थन करने के लिए IPS डिस्प्ले तकनीक का उपयोग करता है।
*सूरज की रोशनी के लिए समर्थन पठनीय
इस लघु एलसीडी स्क्रीन में अल्ट्रा-हाई ब्राइटनेस बैकलाइट घटक है जिसे बाहरी वातावरण में स्पष्ट रूप से प्रदर्शित किया जा सकता है।
*व्यापक तापमान वातावरण का समर्थन करता है
इस स्क्वायर डिस्प्ले स्क्रीन में व्यापक तापमान प्रतिरोध डिजाइन है और यह -20 से +70 डिग्री सेल्सियस के वातावरण में सामान्य रूप से काम कर सकती है।
*अनुकूलन का समर्थन
अधिक उपकरणों के साथ प्रदर्शन मॉड्यूल की संगतता में सुधार के लिए, शंघाई ऑप्टोइलेक्ट्रॉनिक CH110T001A को ग्राहक की आवश्यकताओं के अनुसार संशोधित और अनुकूलित किया जा सकता है, जिसमें BL, FPC,टीएफटी इंटरफेस, चमक विरोधी स्क्रीन आदि
मिनी एलसीडी डिस्प्ले का अनुप्रयोग क्षेत्र
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक CH110T001A एक छोटे आकार का एलसीडी डिस्प्ले है जिसका उपयोग माथे के तापमान बंदूकों में किया जाता है। डिस्प्ले का व्यापक रूप से विभिन्न उपकरणों और उपकरणों में उपयोग किया जा सकता है, जैसे कि टेलीफोन,मोशन काउंटर, हृदय गति मॉनिटर, धातु डिटेक्टर, बच्चों के खिलौने, स्वीपिंग रोबोट
चेंगदू ऑप्टोइलेक्ट्रॉनिक के बारे में
चेंगहाओ ऑप्टोइलेक्ट्रॉनिक शेन्ज़ेन, चीन से एक एलसीडी निर्माता है। इसमें न केवल उन्नत एलसीडी विनिर्माण उपकरण हैं, बल्कि इसकी अपनी अनुसंधान और विकास प्रौद्योगिकी टीम भी है।हम ग्राहकों को विभिन्न टीएफटी एलसीडी प्रदान कर सकते हैं, मोनो एलसीडी और ओएलईडी डिस्प्ले 0.91 से 10.1 इंच के आकार में।हमारे सभी डिस्प्ले मॉड्यूल ग्राहकों को ऑनलाइन तकनीकी सहायता और संबंधित सीई और RoHS प्रमाणपत्र प्रदान कर सकते हैं.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप एलसीडी निर्माता हैं?
एकः हाँ! हम हमारे अपने एलसीडी कारखाने है और आप किसी भी समय हमें यात्रा करने के लिए स्वागत करते हैं।
प्रश्न: अपने उत्पादों की गुणवत्ता कैसे सुनिश्चित करें?
एकः हम एक ISO9001 प्रमाणित एलसीडी विनिर्माण कारखाने है, और हमारे उत्पादों को RoHS और सीई प्रमाणपत्र है कि यूरोपीय और अमेरिकी नियमों के अनुरूप ग्राहकों को प्रदान कर सकते हैं,साथ ही 12 महीने की वारंटी सेवा.
प्रश्न: क्या आप नमूना सेवाओं का समर्थन करते हैं?
उत्तर: बेशक! हमारे अधिकांश एलसीडी मॉडल में नमूना सूची की एक छोटी मात्रा होती है, और आप प्रासंगिक जानकारी के लिए हमारी ऑनलाइन ग्राहक सेवा से संपर्क कर सकते हैं।
