उत्पाद विवरण

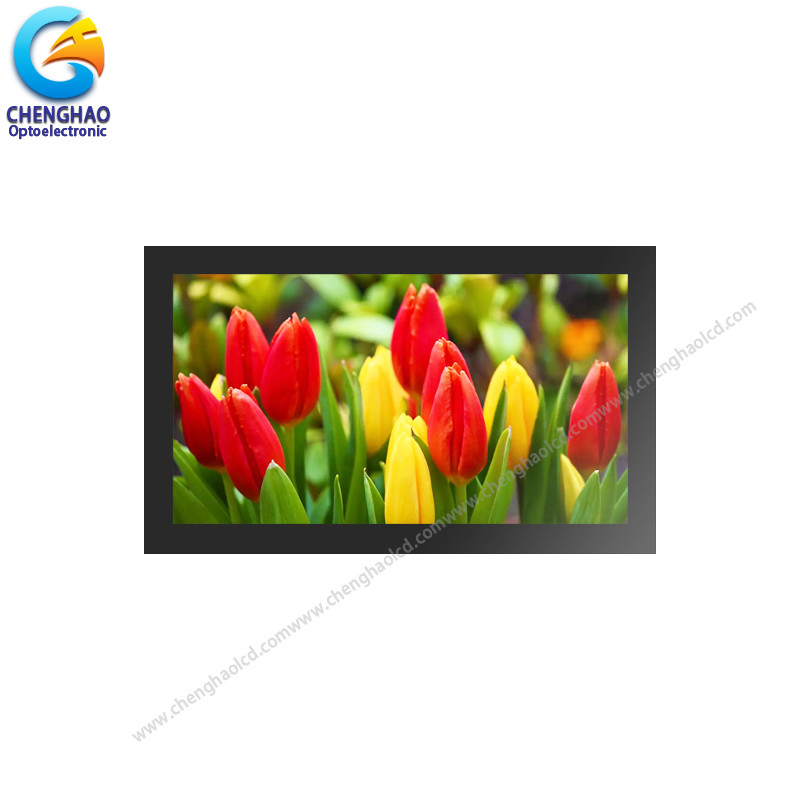

10.1 इंच पूर्ण दृश्य कोण रंग स्पर्श एलसीडी डिस्प्ले 1024x600 रिज़ॉल्यूशन
1विनिर्देश
| प्रकारः |
टीएफटी |
| देखने की दिशा: |
80/80/80,80 |
| प्रदर्शन मोड |
आईपीएस |
| ऑपरेटिंग तापमानः |
-30°C~80°C |
| भंडारण तापमानः |
-30°C~80°C |
| ड्राइवर आईसीः |
**** |
| इंटरफेस प्रकारः |
एसपीआई |
| चमकः |
400 सीडी/एम2 |
2वर्णन

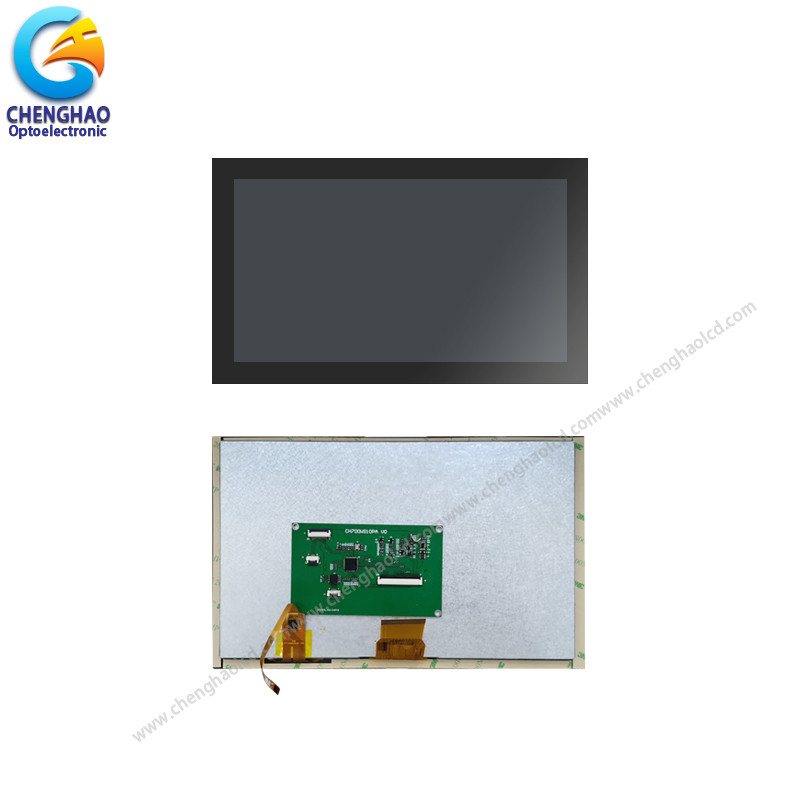

CHenghao Optoelectronic CH101WS07A-CT एक पूर्ण दृश्य कोण रंग टच एलसीडी डिस्प्ले है, जिसमें मुख्य रूप से एक टच पैनल (टीपी), एक एलसीडी पैनल, एक बैकलाइट असेंबली (बीएल), एक ड्राइवर आईसी और एक एफपीसी शामिल है।
(1) यह टीपी एक कैपेसिटिव टच पैनल (सीटीपी) है, जो GT911 को ड्राइवर आईसी के रूप में उपयोग करता है, आई2सी इंटरफेस के माध्यम से अन्य घटकों के साथ संवाद करता है, और मल्टी-टच का समर्थन करता है।
(2) एलसीडी पैनल टीएफटी प्रकार का है, जो उपयोगकर्ताओं को एलसीडी स्क्रीन को व्यापक देखने के कोण (80/80/80/80) के साथ पढ़ने की अनुमति देता है।एलसीडी पैनल का 1 इंच सक्रिय रंग क्षेत्र जो 1024x600 पिक्सेल एचडी वीडियो एनिमेशन चला सकता है.
(3) बीएल और एफपीसी को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। अनुकूलित सामग्री में बीएल चमक, एफपीसी आकार, इंटरफ़ेस अनुकूलन, टच पैनल हटाने या प्रतिस्थापन (आरटीपी) आदि शामिल हैं।
यदि CH101WS07A-CT आपकी आवश्यकताओं को पूरा नहीं कर सकता है, तो हमारे पास आपके लिए चुनने के लिए कई समान एलसीडी डिस्प्ले समाधान हैं, आप उन्हें हमारी ऑनलाइन ग्राहक सेवा के माध्यम से प्राप्त कर सकते हैं।
3चित्र
नोट्स:
(1) डिस्प्ले प्रकारः 10.1 ¢ TFT+CTP
(2) देखने की दिशा: 80/80/80/80
(3) ऑपरेटिंग तापमानः -20 ~ 70 °C
(4) भंडारण तापमानः -30 से 80 °C
(5) अनमार्कर सहिष्णुताः ±0.20
(6) सुरक्षाः ROHS
4. Qucik विवरण
एलसीडी प्रकारः10.1 ¢ टीएफटी + सीटीपी
वारंटीःएक वर्ष
डॉट व्यवस्थाः 1024 ((RGB) × 600 डॉट
रंग फ़िल्टर सरणीः आरजीबी ऊर्ध्वाधर पट्टी
प्रदर्शन मोडः आईपीएस / ट्रांसमिटिव / सामान्य रूप से काला
देखने की दिशा: 80/80/80/80
सीटीपी प्रकारः जी+जी
सतह उपचारः 6 घंटे
सीटीपी ड्राइवर आईसीः GT911
एलसीडी आपूर्तिकर्ताः चेंगहाओ ऑप्टोइलेक्ट्रॉनिक
मॉड्यूल का आकारः 252.00 ((W) × 155.5.00(H) ×10.75(T) मिमी
टीएफटी का आकारः 235.00 ((W) × 143.00 ((H) × 5.0 ((T) मिमी
सक्रिय क्षेत्रफलः 222.72W × 125.28H मिमी
लेंस देखने का क्षेत्रः 223.72 (डब्ल्यू) × 126.28 (एच) मिमी
डॉट पिचः 0.2175 ((W) × 0. 2088 ((H) मिमी
इंटरफेस TFT:SPI
CTP:I2C
ऑपरेटिंग तापमानः -20 ~ +70 °C
भंडारण तापमानः -30 ~ +80 °C
बैक लाइटः 42 सफेद एलईडी
वजनः टीबीडी ग्राम
5आवेदन
6. सामान्य प्रश्न
Q1: क्या आप अनुकूलित डिस्प्ले और टच स्क्रीन स्वीकार करते हैं?
उत्तर: निश्चित रूप से, आप एफपीसी, बैकलाइट और टच स्क्रीन को अनुकूलित कर सकते हैं।
प्रश्न 2: आपकी स्क्रीन किस प्रकार का इंटरफेस है?
उत्तरः छोटे आकार के डिस्प्ले आमतौर पर SPI,MCU,RGB,MIPI का समर्थन करते हैं। मध्यम आकार के डिस्प्ले आमतौर पर LVDS,MIPI,EDP का समर्थन करते हैं। विभिन्न विनिर्देशों में अलग-अलग इंटरफेस का उपयोग किया जाता है।
Q3: क्या आपने कैपेसिटिव टच स्क्रीन या रेसिस्टिव टच स्क्रीन का इस्तेमाल किया?
उत्तर: हमारे पास क्षमतात्मक टच स्क्रीन और प्रतिरोधात्मक टच स्क्रीन है।
प्रश्न 4: आपकी नमूना नीति क्या है?
उत्तर: यदि स्टॉक है, तो आप किसी भी समय नमूना ले सकते हैं, यदि स्टॉक नहीं है, तो इसमें कुछ समय लगेगा, और फिर नमूने के लिए सामग्री वापस आने की प्रतीक्षा करें।लेकिन ग्राहक को नमूना शुल्क और एक्सप्रेस शुल्क का भुगतान करने की आवश्यकता है.
Q5: बड़े पैमाने पर उत्पादन के लिए आपका नेतृत्व समय कितना है?
उत्तर: बड़े पैमाने पर उत्पादन के लिए लगभग 20-45 कार्यदिवस लगते हैं, मॉडल और आदेश मात्रा के आधार पर।
