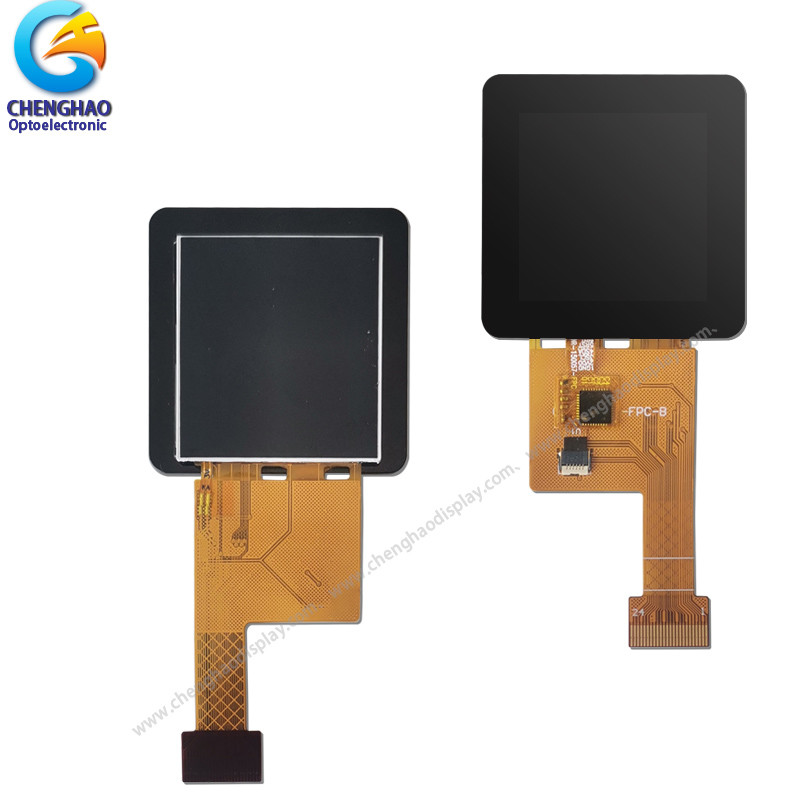

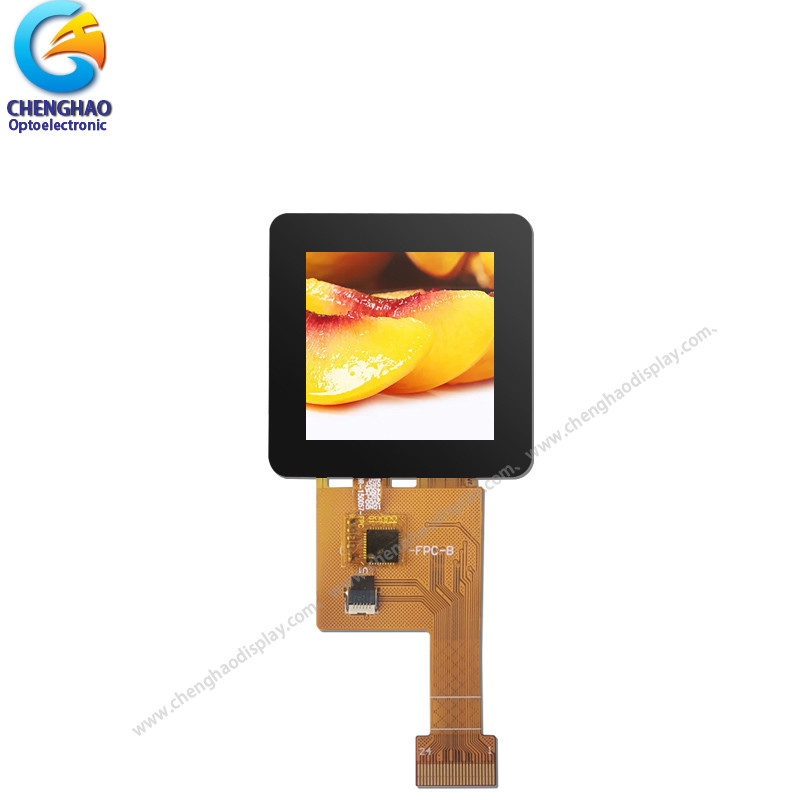

स्क्वायर टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन 320X320 24 पिन ST7796 आईसी के साथ

उत्पाद विवरण

स्क्वायर टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन 320 * 320 ST7796 आईसी के साथ

1. विशिष्टता

2. विवरण

चेंगहाओ मिनी टच डिस्प्ले (CH154HV0A-CT) एक छोटे आकार का कलर टच एलसीडी डिस्प्ले है जिसका डिस्प्ले एरिया 1.54 इंच विकर्ण लंबाई, 320 * 320 डॉट का रिज़ॉल्यूशन है, और 4-लाइन_8 बिट एसपीआई इंटरफ़ेस का समर्थन करता है।यह 320x320 tft LCD न केवल एक IPS फुल व्यूइंग एंगल डिस्प्ले (80/80/80/80) है, बल्कि एक विस्तृत तापमान डिस्प्ले (-20 ~ + 70 ℃) भी है।

यदि यह छोटे आकार की रंगीन एलसीडी स्क्रीन आपकी परियोजना की जरूरतों को पूरी तरह से पूरा नहीं कर सकती है, तो हम आपकी परियोजना की जरूरतों के अनुसार इस रंगीन एलसीडी स्क्रीन के कुछ मापदंडों को भी संशोधित कर सकते हैं।संशोधित की जा सकने वाली सामग्री में एफपीसी की आकृति संरचना, इंटरफ़ेस परिभाषा, बैकलाइट चमक, स्क्रीन सतह उपचार, लोगो प्रिंटिन शामिल हैं।

3. चित्र

टिप्पणियाँ:
(1) डिस्प्ले टाइप: 1.54 इंच टीएफटी+टीपी
(2) दिशा देखना: 80/80/80/80
(3) एलसीडी ड्राइव आईसी: एसटी7796
(4) पोलराइज़र मोड: ट्रांसमिसिव / नेगेटिव
(5) ऑपरेटिंग टेम्प: -20 ~ 70 ℃
(6) भंडारण अस्थायी: -30 ~ 80 ℃
(7) अचिह्नित सहिष्णुता: ±0.20
(8) सुरक्षा: आरओएचएस

4. त्वरित विवरण

* एलसीएम नाम: स्क्वायर टीएफटी एलसीडी कैपेसिटिव टचस्क्रीन

* आदर्श: CH154HV05A-CT
* एलसीएम आकार: 1.54 इंच
* टच टाइप: कैपेसिटिव टच पैनल
* प्रदर्शन प्रकार: 1.54 ”टीएफटी + सीटीपी
* प्रदर्शन रंग: 262K/65K
* डॉट्स की संख्या: 320x320
* टीएफटी डॉट पिच:0.0867 (डब्ल्यू)×0. 0867 (एच) मिमी
* देखने का कोण:80/80/80/80
* चालक आईसी: ST7796
* डिस्प्ले मोड: आईपीएस / ट्रांसमिशन / आम तौर पर ब्लैक
* मॉड्यूल आकार:40.2 (डब्ल्यू)×40.5 (एच)×4.1 (टी) मिमी
* टीएफटी सक्रिय क्षेत्र:27.744 (डब्ल्यू)×27.744 (एच) मिमी
* ल्यूमिनेन्स: 400 नाइट
* कंट्रास्ट: 800:1
* टीएफटी इंटरफेस प्रकार:4-लाइन_8बिट एसपीआई

* टीपी इंटरफ़ेस प्रकार: I2C

* पिन नंबर: 24 पिन
* बैकलाइट प्रकार और रंग: एलईडी बैकलाइट / सफेद
बैकलाइट: 6 एलईडी

5. आवेदन

6. अक्सर पूछे जाने वाले प्रश्न

प्रश्न: भुगतान के तरीके?
टी/टी, पेपैल और वेस्टर्न यूनियन आदि
नमूने के लिए: अग्रिम भुगतान।
बड़े पैमाने पर उत्पादन के लिए: शिपमेंट से पहले 50% जमा और 50% शेष राशि।

प्रश्न: उत्पादों का नेतृत्व समय क्या है?
ए: स्टॉक में नमूने भुगतान के बाद 3 दिनों के भीतर भेजे जाएंगे।
बड़े पैमाने पर उत्पादन के लिए दो से चार सप्ताह

प्रश्न: वारंटी अवधि कब तक है?
एक: आम तौर पर वारंटी अवधि एक वर्ष है।यह विभिन्न उत्पादों पर निर्भर करता है।

प्रश्न: उत्पाद MOQ क्या है?
ए: विभिन्न उत्पाद में अलग-अलग MOQ हैं, कृपया विस्तृत जानकारी के लिए बिक्री से संपर्क करें।

प्रश्न: आपकी बिक्री के बाद सेवा क्या है?
ए: यदि कोई समस्या है, तो आपको 24 घंटे के भीतर हमारा जवाब मिल जाएगा।समाधान हमारी पेशेवर तकनीकी टीम द्वारा तुरंत पेश किया जाएगा।

प्रश्न: क्या आप OEM सेवा प्रदान कर सकते हैं?
एक: हाँ, हम दोनों OEM और ODM सेवा प्रदान कर सकते हैं, आपके द्वारा आपूर्ति किए गए चित्र के अनुसार उत्पादों को अनुकूलित कर सकते हैं

प्रश्न: मैं आपके उत्पाद की गुणवत्ता पर कैसे भरोसा कर सकता हूं?
ए: कंपनी ने आने वाले निरीक्षण, ऑन-लाइन परीक्षण और विश्वसनीयता परीक्षण उपकरण और प्रणाली, आरओएचएस, सीई परीक्षण के माध्यम से कंपनी के उत्पादों को उन्नत किया है
