उत्पाद विवरण

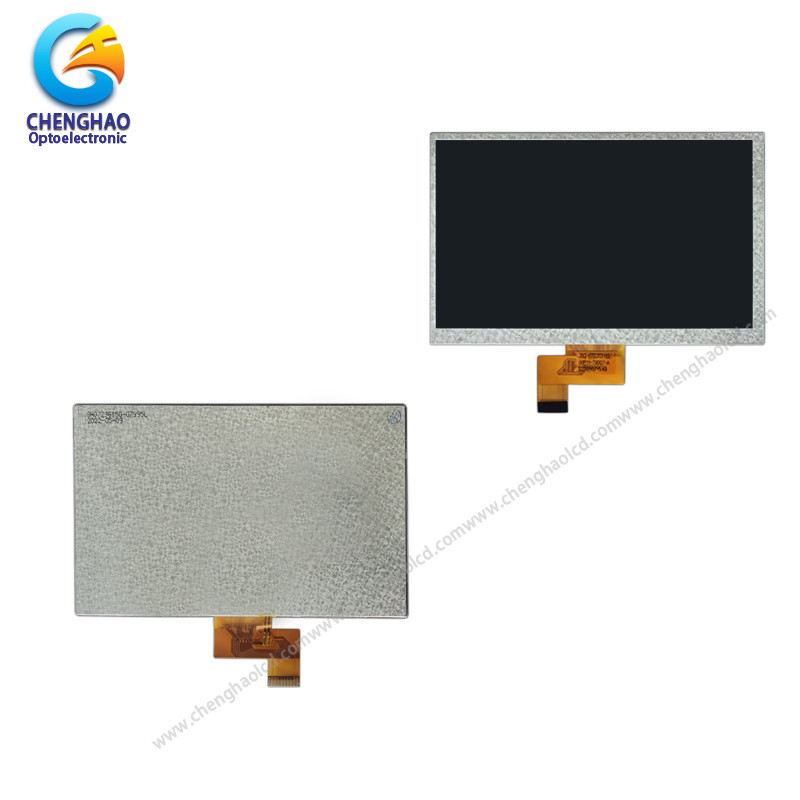

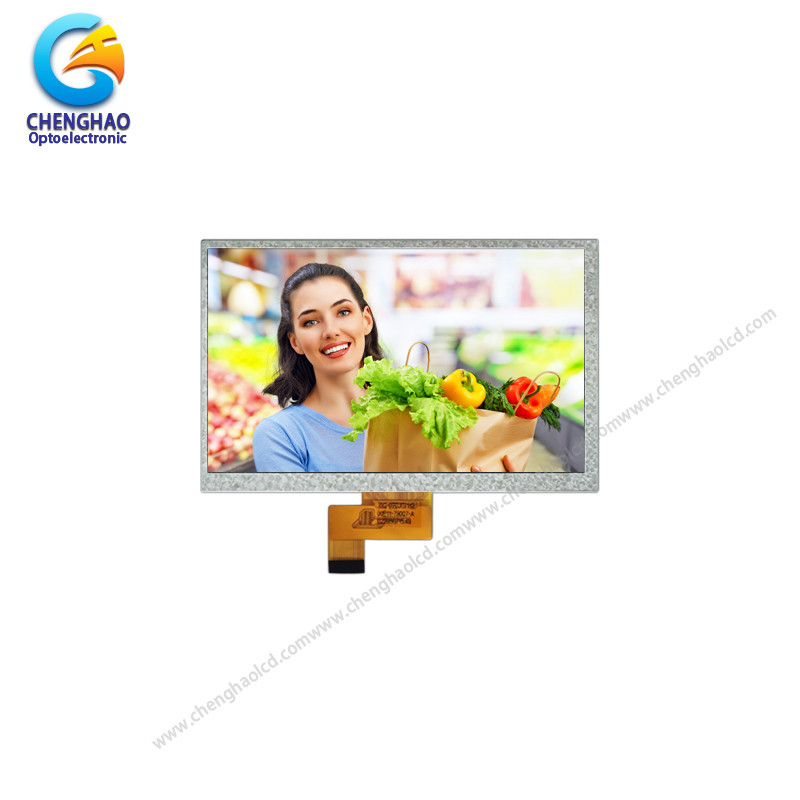

एचडी 7 इंच टीएफटी एलसीडी मॉड्यूल 1024*600 4 लेन एमआईपीआई सभी देखने की दिशा के साथ
1विनिर्देश
| मॉडल नं. |
CH700WS16A |
| मॉड्यूल प्रकार |
7"TFT |
| प्रदर्शन मोड |
आईपीएस / ट्रांसमिशन / सामान्यतः काला |
| बिंदुओं की संख्या |
1024*3 ((RGB) *600 |
| देखने की दिशा |
80/80/80/80 |
| मॉड्यूल का आकार |
164.9 ((W) *100.0 ((H) *3.5 ((T) मिमी |
| टीएफटी सक्रिय क्षेत्र |
154.2144 ((W) * 85.92 ((H) मिमी |
| टीएफटी डॉट पिच |
0.1506 ((W) * 0.1432 ((H) मिमी |
| इंटरफेस |
4 लेन-एमआईपीआई |
| बैकलाइट प्रकार |
सफेद एलईडी |
| चमक |
500cd/m2 |
2वर्णन
चेंगहाओ डिस्प्ले मॉडल CH700WS16A एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टीएफटी एलसीडी पैनल से बना है, एक ड्राइविंग आईसी, एक बैक-लाइट और एफपीसी।
इस टीएफटी एलसीडी में 10.24*600 रिज़ॉल्यूशन के साथ 7.0 इंच (क्षैतिज स्क्रीन) का विकर्ण मापा सक्रिय डिस्प्ले क्षेत्र है।
इस परियोजना के लिए प्रयुक्त ड्राइवर आर.जी.बी. सिग्नल इनपुट द्वारा 16M रंग प्रदर्शित कर सकता है। ड्राइवर कांच पर लगाया गया है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं।समर्थन 4 लेन-एमआईपीआई इंटरफ़ेस.
इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और एफपीसी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।
RoHS अनुपालन और हेलोजन मुक्त।
3चित्र
नोट्स:
(1) डिस्प्ले प्रकार: 7.0 इंच IPS TFT
(2) देखने की दिशा: 80/80/80/80
(4) ध्रुवीकरण मोडःसंचरण/नकारात्मक
(5) ऑपरेटिंग तापमानः -20~70 °C
(6) भंडारण तापमानः -30 से 80 °C
(7) अनमार्कर सहिष्णुताः ±0.20
(8) सुरक्षाः ROHS
4. Qucik विवरण
विशेषता मान
विकर्ण प्रदर्शन आकारः70.0 इंच
इंटरफेस प्रकार:4 लेन MIPI
संकल्पः 1024*600 डॉट्स
देखने का क्षेत्र आयामः 154.2144 ((W) * 85.92 ((H) मिमी
बैकलाइट प्रकार: एलईडी
डिस्प्ले मोडः ट्रांसमिटिव
आयामः 164.9W*100.0H*3.5T*mm
डिस्प्ले मैट्रिक्स टेक्नोलॉजीः IPS TFT
न्यूनतम संचालन तापमानः -20°C
अधिकतम संचालन तापमानः +70°C
चमकः 500 cd/m2
रंगों की संख्या: 16.7 मिलियन
मानकों को पूरा किया: सीई, RoHS अनुरूप
प्रतिक्रिया का समयः***
ऑपरेटिंग तापमान सीमाः -20 → +70°C
कंट्रास्ट अनुपातः800
डिस्प्ले प्रकारः एलसीडी टीएफटी
5आवेदन
6हमारी सेवा
नौवहन नीति:
1- नियमित रूप से, हम Fedex/DHL/UPS के माध्यम से भेजते हैं, एक्सप्रेस तरीका (2-7 कार्य दिवस आगमन), छोटे आदेश के लिए उपयुक्त है।
2- समुद्री शिपिंग तरीका, (25-40 दिन आगमन), कम लागत, बंदरगाह से बंदरगाह तक, आमतौर पर बड़ी मात्रा में ऑर्डर के लिए।
कस्टम/ओईएम:
कस्टम सेवा ठीक है.
नमूना नीतिः
1- आम तौर पर हम निःशुल्क के लिए यादृच्छिक नमूना प्रदान करते हैं लेकिन आपके नमूना शिपिंग माल ढुलाई शुल्क के साथ भुगतान किया।
2- हम 1-2 पीसी प्रत्येक नमूना यादृच्छिक रूप से प्रदान करते हैं, अगर अधिक पीसी के लिए, हम आप के लिए भेजने की कोशिश करेंगे, यदि नहीं और आप करना चाहिए
अधिक पीसी अनुरोध, हम आप के लिए अधिक पीसी नमूने बनाने के लिए एक ही नमूना शुल्क चार्ज करेगा.
सरल आदेश प्रक्रियाः
कृपया आदेश देने से पहले उत्पाद के नाम, चित्र, रंग और मात्रा के बारे में कृपया हमें पुष्टि करें।
