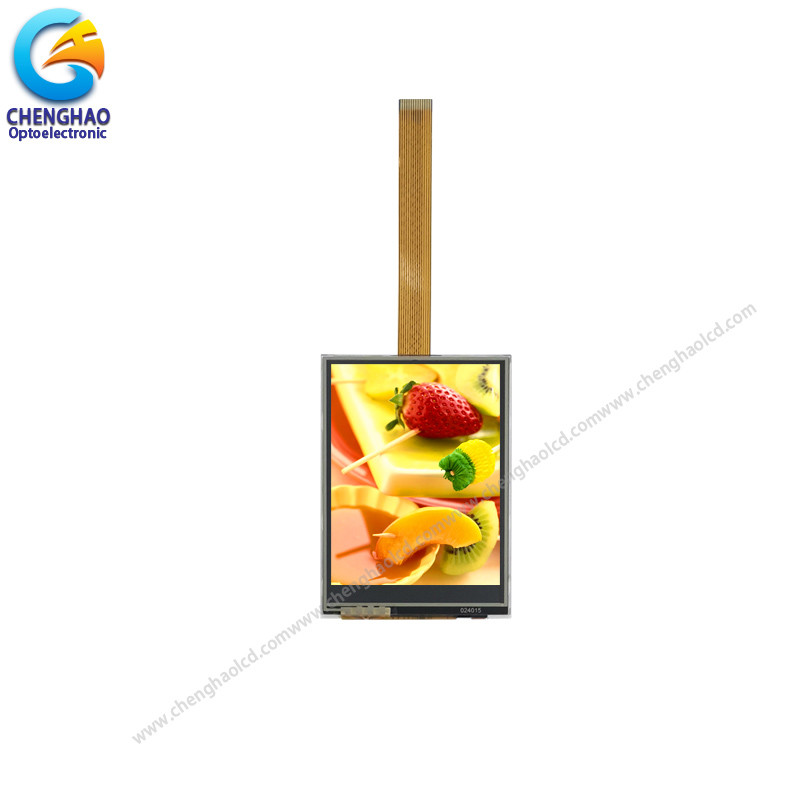

2.4 इंच उच्च चमक टीएफटी डिस्प्ले 240x320 छोटा एलसीडी टच स्क्रीन

उत्पाद विवरण

उच्च चमक टीएफटी डिस्प्ले 2.4 इंच 240x320 लघु एलसीडी टच स्क्रीन

1विनिर्देश

2वर्णन

चेंगहाओ डिस्प्ले मॉडल CH240QV53B-T एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टच पैनल से बना है, एक टीएफटी एलसीडी पैनल, एक ड्राइविंग आईसी, एक बैक-लाइट और एफपीसी।
इस टीएफटी एलसीडी में एक 2.8 इंच (ऊर्ध्वाधर स्क्रीन) विकर्ण रूप से मापा सक्रिय प्रदर्शन क्षेत्र 240*320 ((RGB) रिज़ॉल्यूशन के साथ है।
यह टच पैनल एक प्रतिरोधक टच पैनल है जो यूएसबी इंटरफेस का उपयोग करता है और कैपेसिटिव टच पैनल के साथ हटाने या प्रतिस्थापन का समर्थन करता है।
इस परियोजना के लिए प्रयुक्त ड्राइवर ST7789V है और आर.जी.बी. सिग्नल इनपुट द्वारा 262K/65K रंग प्रदर्शित कर सकता है।ड्राइवर कांच पर लगाया जाता है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं. 4 लाइन 8 बिट एसपीआई इंटरफ़ेस का समर्थन करें.
इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और एफपीसी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।
RoHS अनुपालन और हेलोजन मुक्त।

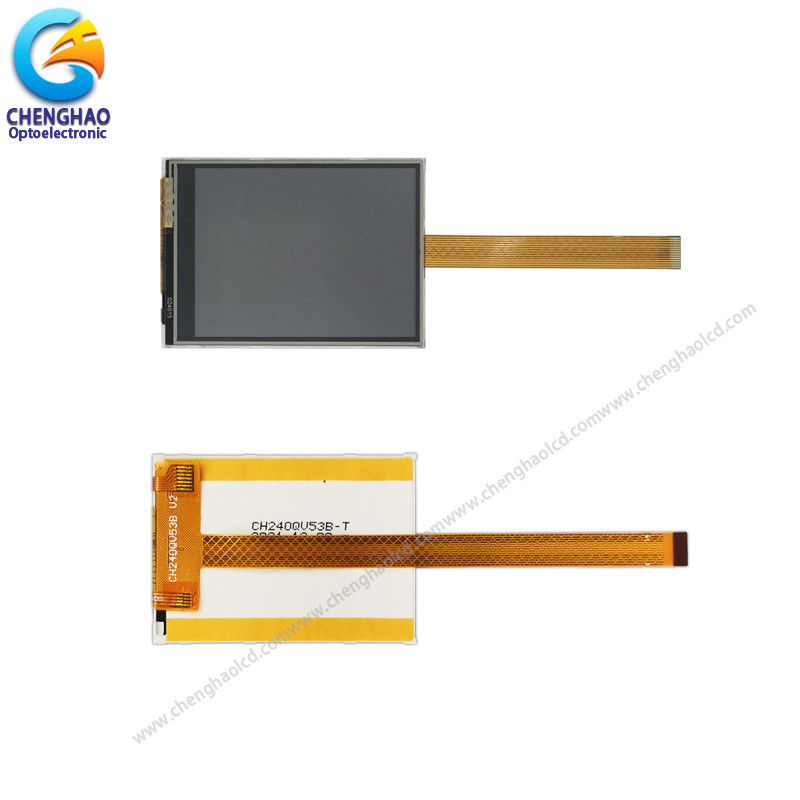

3चित्रण


4त्वरित विवरण

एलसीडी प्रकारः 2.4 ′′ टीएफटी
डॉट व्यवस्थाः 240 (RGB) × 320 डॉट
रंग फ़िल्टर सरणीः आरजीबी ऊर्ध्वाधर पट्टी
प्रदर्शन मोडःTN / ट्रांसमिशन / सामान्य रूप से सफेद
देखने की दिशा: 6 बजे
ग्रे स्केल इन्वर्शन दिशाः 12 बजे
ड्राइवर आईसीः ST7789V
मॉड्यूल का आकारः 42.72 ((W) × 60.26 ((H) × 3.35 ((T) mm
सक्रिय क्षेत्रफलः 36.72W×48.96H मिमी
डॉट पिचः 0.153 (डब्ल्यू) × 0.153 (एच) मिमी
इंटरफ़ेसः 4-line_8bit SPI
ऑपरेटिंग तापमानः -20 ~ +70 °C
भंडारण तापमानः -30 ~ +80 °C
बैक लाइटः समानांतर में 6 सफेद एलईडी
वजनः टीबीडी ग्राम

5आवेदन





6. सामान्य प्रश्न

Q1: क्या आप अनुकूलित डिस्प्ले और टच स्क्रीन स्वीकार करते हैं?
उत्तर: निश्चित रूप से, आप एफपीसी, बैकलाइट और टच स्क्रीन को अनुकूलित कर सकते हैं।
प्रश्न 2: आपकी स्क्रीन किस प्रकार का इंटरफेस है?
उत्तरः छोटे आकार के डिस्प्ले आमतौर पर SPI,MCU,RGB,MIPI का समर्थन करते हैं। मध्यम आकार के डिस्प्ले आमतौर पर LVDS,MIPI,EDP का समर्थन करते हैं। विभिन्न विनिर्देशों में अलग-अलग इंटरफेस का उपयोग किया जाता है।
Q3: क्या आपने कैपेसिटिव टच स्क्रीन या रेसिस्टिव टच स्क्रीन का इस्तेमाल किया?
उत्तर: हमारे पास क्षमतात्मक टच स्क्रीन और प्रतिरोधात्मक टच स्क्रीन है।
प्रश्न 4: आपकी नमूना नीति क्या है?
उत्तर: यदि स्टॉक है, तो आप किसी भी समय नमूना ले सकते हैं, यदि स्टॉक नहीं है, तो इसमें कुछ समय लगेगा, और फिर नमूने के लिए सामग्री वापस आने की प्रतीक्षा करें।लेकिन ग्राहक को नमूना शुल्क और एक्सप्रेस शुल्क का भुगतान करने की आवश्यकता है.
Q5: बड़े पैमाने पर उत्पादन के लिए आपका नेतृत्व समय कितना है?
उत्तर: बड़े पैमाने पर उत्पादन के लिए लगभग 20-45 कार्यदिवस लगते हैं, मॉडल और आदेश मात्रा के आधार पर।
प्रश्न 6: दीर्घकालिक स्थिर वितरण कैसे सुनिश्चित करें?
उत्तर: सबसे पहले, हम उन उत्पादों की सिफारिश करेंगे जो ग्राहकों को लंबे समय तक वितरित किए जा सकते हैं, और दूसरा, हमारे पास लंबे समय तक अग्रिम में बड़ी संख्या में स्टॉक होंगे।
Q7: बड़े पैमाने पर उत्पादन के लिए आपका भुगतान का तरीका क्या है?
एकः आम तौर पर,ग्राहकों से 50%-100% जमा प्राप्त करने के बाद,वे सामग्री तैयार करना शुरू करते हैं। वितरण अंतिम भुगतान प्राप्त करने के बाद लगभग 5 कार्य दिवसों में होता है।
