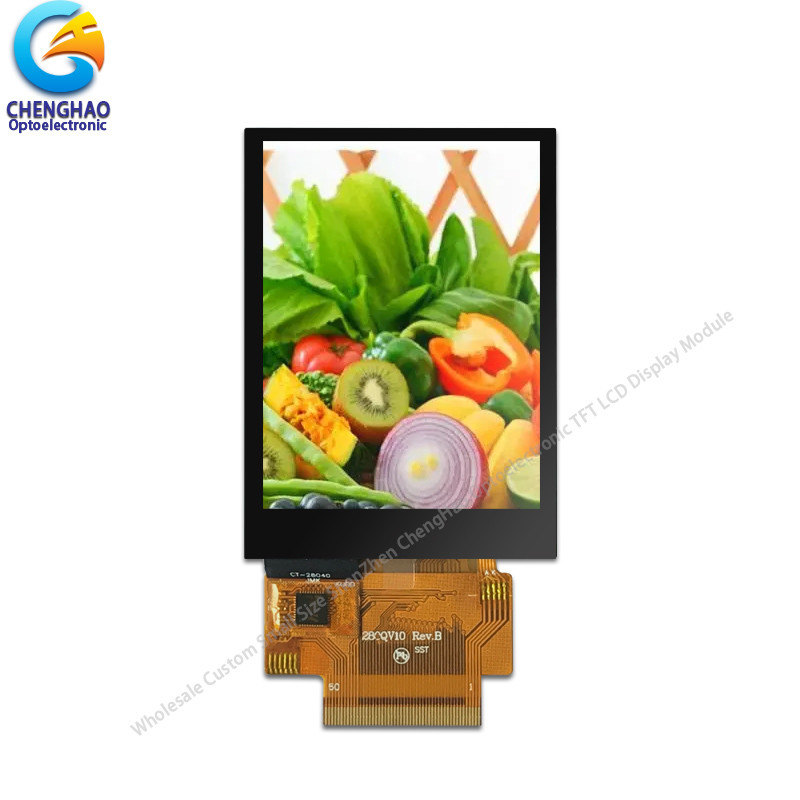

2.8 इंच इंडस्ट्रियल टच स्क्रीन डिस्प्ले मॉड्यूल 240x320 डॉट्स एसपीआई टीएफटी एलसीडी पैनल

उत्पाद विवरण

2.8 इंच इंडस्ट्रियल टच स्क्रीन डिस्प्ले मॉड्यूल 240x320 एसपीआई टीएफटी एलसीडी पैनल

1छोटे एलसीडी मॉड्यूल का विनिर्देश

2टीएफटी एलसीडी टचस्क्रीन डिस्प्ले का वर्णन

चेंगहाओ डिस्प्ले मॉडल CH280QV10-CT एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टीएफटी एलसीडी पैनल से बना है, एक ड्राइविंग आईसी, एक क्षमता स्पर्श पैनल,एक बैकलाइट और एफपीसी।

इस टीएफटी एलसीडी में एक 2.8 इंच (ऊर्ध्वाधर स्क्रीन) विकर्ण रूप से मापा सक्रिय प्रदर्शन क्षेत्र 240*320 डॉट्स रिज़ॉल्यूशन के साथ है।

इस परियोजना के लिए प्रयुक्त ड्राइवर ILI9341 या संगत है और आर.जी.बी. सिग्नल इनपुट द्वारा 262K / 65K रंग प्रदर्शित कर सकता है।ड्राइवर कांच पर लगाया जाता है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं.

इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और एफपीसी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।

RoHS अनुपालन और हेलोजन मुक्त।

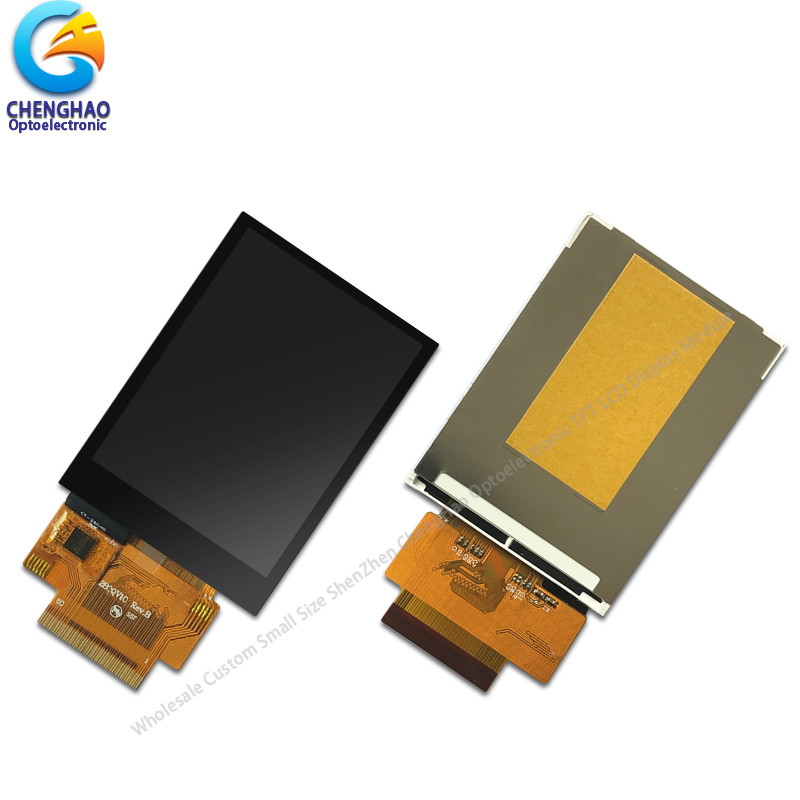

3छोटी एलसीडी स्क्रीन के चित्र

नोट्स:
(1) डिस्प्ले प्रकारः 2.8 इंच TFT+CTP
(2) देखने की दिशा: 6 बजे
(3) नियंत्रण आईसीः ILI9341
(4) ऑपरेटिंग तापमानः -20 ~ 70 °C
(5) भंडारण तापमानः -30 से 80 °C
(6) अनमार्कर सहिष्णुताः ±0.20
(7) सुरक्षाः ROHS

4. tft रंग स्क्रीन का त्वरित विवरण

* एलसीडी नामः 2.8 इंच औद्योगिक टच स्क्रीन डिस्प्ले मॉड्यूल 240x320 SPI Tft एलसीडी पैनल
* भाग संख्याः CH280QV10-CT
* आकारः 3.8 इंच
* टच पैनल के साथ या नहींः हाँ
* स्पर्श प्रकारः क्षमता
* डिस्प्ले प्रकारः टीएफटी
* डिस्प्ले रंगः 262K / 65K
* रिज़ॉल्यूशन (पिक्सेल): 240*3 ((RGB) *320
* देखने की दिशाः 6:00
* नियंत्रक आईसीः ILI9341
* डिस्प्ले मोडः टीएन / ट्रांसमिटिव / सामान्य रूप से सफेद
* Overall size: 50.0(W) *69.2(H) *4.0(T) मिमी
* सक्रिय क्षेत्रः 43.2W*57.6H* मिमी
* चमकः 280 cd/m2
* कंट्रास्टः 500:1
* इंटरफ़ेस प्रकारः

टीएफटी इंटरफेस: एसपीआई, एमसीयू,एसपीआई+आरजीबी

सीटीपी इंटरफेस: आई2सी
* पिन संख्याः 50 पिन
* पिन पिचः 0.35 मिमी
* CTP इनपुट वोल्टेजः 2.8~3.3V
* बैकलाइट प्रकार और रंगः एलईडी बैकलाइट/सफेद
बैकलाइटः 4 एलईडी समानांतर

5टीएफटी रंग प्रदर्शन का अनुप्रयोग

6हमारी सेवा

(1) और यदि आपको विकास प्रक्रिया में तकनीकी सहायता की आवश्यकता है, तो हम इसे किसी भी समय प्रदान कर सकते हैं।
(2) अच्छी गुणवत्ता और क्रेडिट हमारी कंपनी की आत्मा है। शिपमेंट से पहले, हम गारंटी देंगे कि उत्पादों को उम्र बढ़ने का परीक्षण और 100% दृश्य और विद्युत लॉगिंग किया जाएगा।
(3) जब उत्पाद को अपग्रेड किया जाता है, तो हम संबंधित ग्राहकों को पहले से सूचित करेंगे, और अपग्रेड किया गया उत्पाद पुराने लोगों के साथ पूरी तरह संगत हो सकता है।
(4) उत्पाद की वारंटी अवधि 12 महीने है।
