3.95'' TFT छोटा एलसीडी डिस्प्ले मॉड्यूल 480*480 रिज़ॉल्यूशन कलर एलसीडी डिस्प्ले

उत्पाद विवरण

3.95 लघु एलसीडी डिस्प्ले मॉड्यूल 480*480 रिज़ॉल्यूशन रंग एलसीडी डिस्प्ले

1टीएफटी डिस्प्ले मॉड्यूल का विनिर्देश

2. टीटी क्लियर स्क्रीन का वर्णन


चेंगहाओ डिस्प्ले मॉडल CH400WV19A एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टीएफटी एलसीडी पैनल से बना है, एक ड्राइविंग आईसी, एक बैक-लाइट और एफपीसी।

इस टीएफटी एलसीडी में एक 3.95 इंच (स्क्वायर स्क्रीन) विकर्ण रूप से मापा सक्रिय डिस्प्ले क्षेत्र 480 * 480 पिक्सेल के साथ है। इस परियोजना के लिए इस्तेमाल किया ड्राइवर ST7701 है और 65k / 262k / 16 प्रदर्शित कर सकता है।7 एम (वैकल्पिक) रंग 24 बिट आर द्वारा.जी.बी. सिग्नल इनपुट. ड्राइवर कांच पर माउंट किया जाता है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं। एसपीआई + आरजीबी इंटरफ़ेस का समर्थन करें।

इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और इंटरफ़ेस परिभाषा आदि को संशोधित करना।

RoHS अनुपालन और हेलोजन मुक्त।

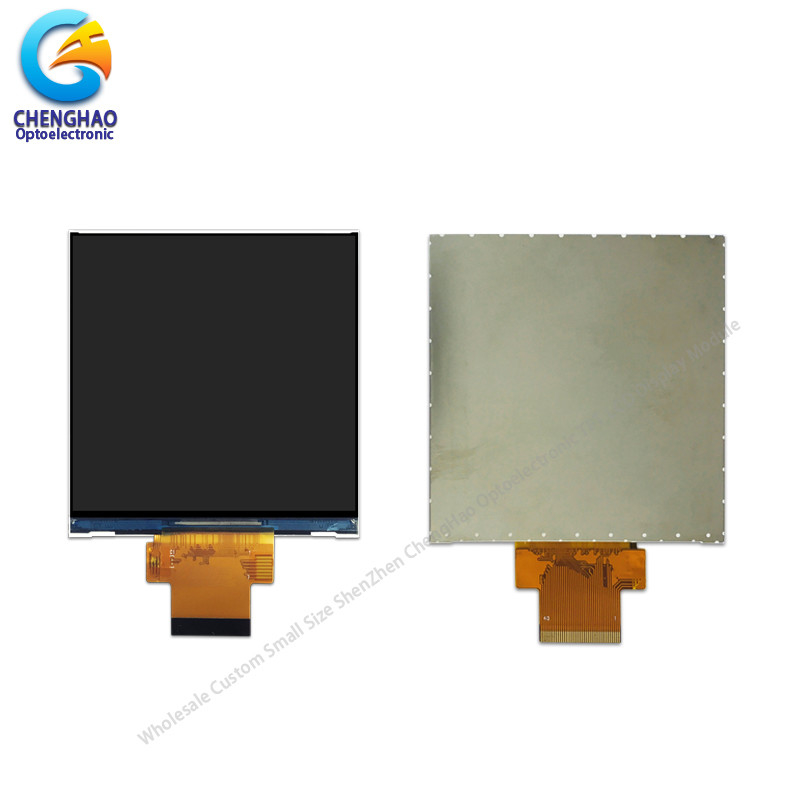

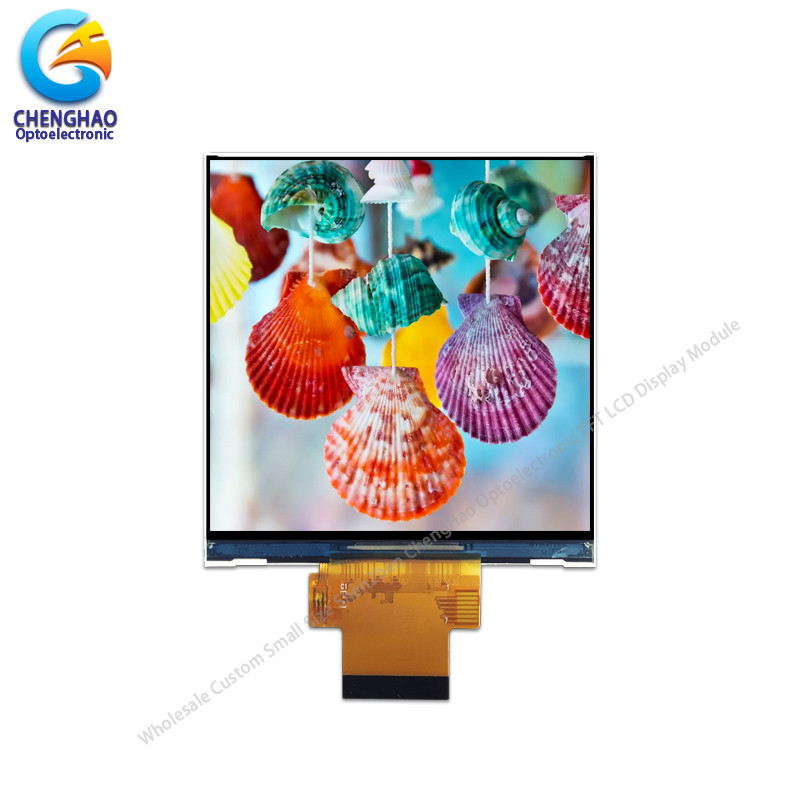

3टीएफटी एलसीडी डिस्प्ले मॉड्यूल के चित्र

नोट्स:
(1) डिस्प्ले प्रकारः 3.95" टीएफटी
(2) देखने की दिशा: सभी देखने के कोण
(3) एलसीडी ड्राइव आईसीः ST7701
(4) ध्रुवीकरण मोडः IPS/ ट्रांसमिशन/ सामान्य रूप से Blcak
(5) ऑपरेटिंग तापमानः -20~70 °C
(6) भंडारण तापमानः -30 से 80 °C
(7) अनमार्कर सहिष्णुताः ±0.20
(8) सुरक्षाः ROHS



4टीएफटी एलसीडी स्क्रीन मॉड्यूल का त्वरित विवरण


* एलसीडी नामः 3.95 लघु एलसीडी डिस्प्ले मॉड्यूल 480*480 रिज़ॉल्यूशन रंग एलसीडी डिस्प्ले
* भाग संख्याः CH400WV19A
* आकारः 3.95 इंच

* टच पैनल के साथ या बिनाः नहीं
* टच पैनल प्रकार का समर्थन करेंः CTP या RTP
* डिस्प्ले प्रकारः 3.95 इंच का टीएफटी

*रंग फ़िल्टर सरणीः आरजीबी ऊर्ध्वाधर पट्टी
* डिस्प्ले रंगः 65K / 262K /16.7M (वैकल्पिक)
* संकल्प (पिक्सेल): 480*480
* देखने की दिशाः सभी देखने की दिशा
* नियंत्रक आईसीः ST7701
* प्रदर्शन मोडःआईपीएस / ट्रांसमिशन / सामान्यतः काला
* कुल मिलाकर आकारः 74.83*78.98*1.98 मिमी
* सक्रिय क्षेत्रः 71.856*70.176 मिमी
* चमकः 350 cd/m2
* कंट्रास्टः 800:1
* इंटरफ़ेस प्रकारः

एसपीआई इंटरफेस

आरजीबी इंटरफ़ेस
* पिन संख्याः 40
* पिन पिचः 0.35±0.05 मिमी
* कनेक्टर प्रकारः कनेक्टर
* बैकलाइट प्रकारः 8समानांतर में सफेद एलईडी
* एलईडी जीवन कालः 20000 h

* ऑपरेटिंग तापमानः -20 ~ +70 °C

* भंडारण तापमानः -30 से +80 °C


5आईपीएस टीटी एलसीडी डिस्प्ले का अनुप्रयोग








6हमारी सेवा


(1) पूर्ण/अर्ध-स्वचालित उत्पादन लाइन सर्वोत्तम गुणवत्ता सुनिश्चित करती है।
(2) कस्टम डिजाइन,विशेष रूप से आपकी आवश्यकताओं को पूरा कर सकते हैं।
(3) तेजी से डिलीवरी, लीड समय के लिए लगभग 20 दिन
(4) अनुरोध पर नमूने उपलब्ध हैं; छोटे MOQ आदेश पर बातचीत की जा सकती है।
(5) आपको सर्वोत्तम पूर्व-बिक्री और बिक्री के बाद सेवा प्रदान करें।
प्रश्न 1: क्या आप निर्माता हैं?
उत्तर: हाँ, हम निर्माता हैं।
Q2: आपका वितरण समय कितना है?
एकः भुगतान के बाद सामान्यतः 3-5 कार्य दिवस; विशेष आवश्यकता के आदेश, वितरण समय पर बातचीत की जा सकती है।
Q3: यदि उत्पाद प्राप्त करने के बाद काम नहीं कर सकते हैं, तो मुझे क्या करना चाहिए?
एकः हम आपके लिए एक बार में नए आइटम बदल देंगे और फिर हम मुद्दे के लिए निर्णय लेंगे।
Q4: क्या आप OEM डिजाइन स्वीकार करते हैं?
एः हाँ,हम करते हैं. हम अपनी आवश्यकता के अनुसार डिजाइन कर सकते हैं, MOQ आमतौर पर 100-1000.
Q5: क्या आप 30% अग्रिम भुगतान स्वीकार करते हैं?
एकः हाँ,हम करते हैं. हम 30% भुगतान प्राप्त करने पर अपने माल तैयार करने के लिए शुरू कर सकते हैं, और उन्हें शेष 70% भुगतान प्राप्त करने के बाद भेज.
प्रश्न 6: आप किस प्रकार के भुगतान की शर्तें स्वीकार करते हैं?
उत्तर: हम पेपैल, टी/टी, वेस्टर्न यूनियन, वीचैट, अलीपे, नकद (आरएमबी या अमरीकी डालर) स्वीकार करते हैं।
