उत्पाद विवरण
1विनिर्देश
| विशेषता |
विनिर्देश |
इकाई |
| प्रदर्शन विनिर्देश |
ब्रांड |
चेंगहाओ |
- |
| आकार |
5.0 |
इंच |
| संकल्प |
480*854 |
बिन्दु |
| पिक्सेल पिच |
0.12825(W) *0.12825(H) |
मिमी |
| प्रदर्शन मोड |
आईपीएस/ट्रांसमिटिव/सामान्य रूप से काला |
- |
| देखने की दिशा |
80/80/80/80 |
-- |
| ग्रे स्केल इन्वर्शन दिशा |
-- |
-- |
| चमक |
800 |
cd/m2 |
| यांत्रिक विशेषताएं |
एलसीएम (डब्ल्यू * एच * डी) |
66.1 ((W) *120.4 ((H) *2.9 ((T) |
मिमी |
| सक्रिय क्षेत्र (W * H) |
61.56 ((W) *109.5255 ((H) |
मिमी |
| टीपी के साथ/बिना |
के साथ |
- |
| एलईडी संख्याएँ |
12-एलईडी |
पीसी |
| परिचालन तापमान |
-20~+70 |
°C |
| भंडारण तापमान |
-30~+80 |
°C |
| विद्युत |
इंटरफेस |
3 लाइन SPI + 24 बिट RGB /45PIN |
- |
| |
एलसीएम पावर सप्लाई |
यदि=20 mA,Vf=18~21V |
v |
| विशेषताएं |
एलईडी पावर सप्लाई |
9 |
v |
| |
रंग गहराई |
16.7M |
- |
| |
एलसीएम ड्राइवर आईसी |
JD9161 या संगत |
- |
| |
सीटीपी ड्राइवर आईसी |
- |
- |
2वर्णन

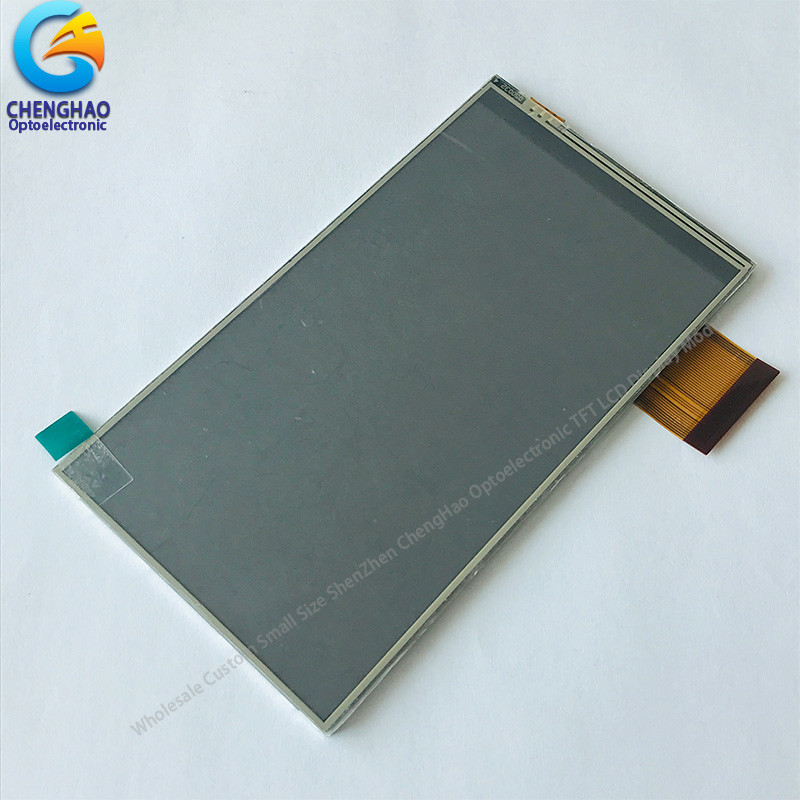

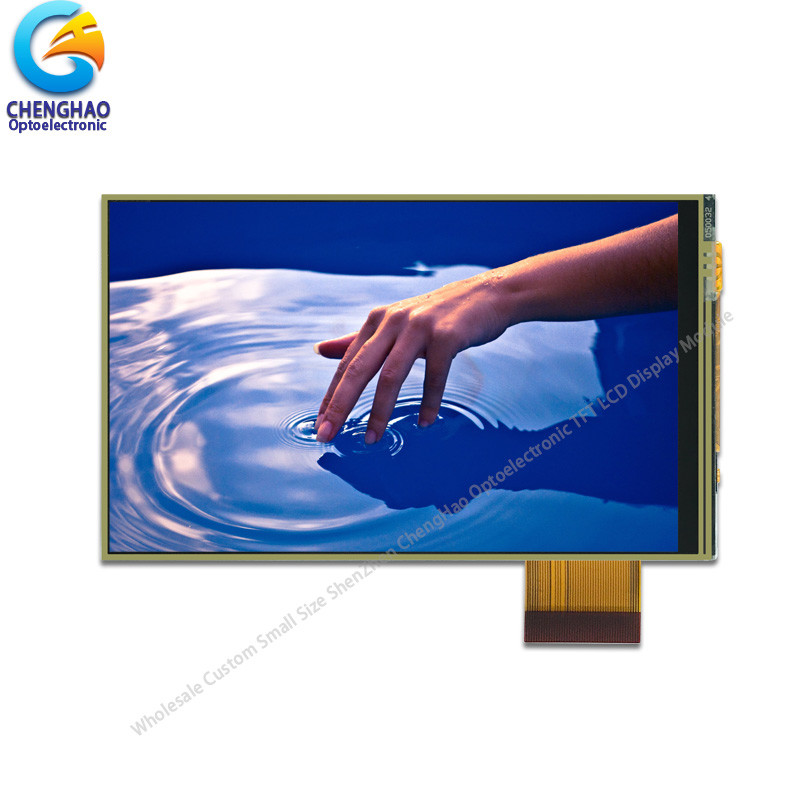

चेंगहाओ डिस्प्ले मॉडल CH500FW08A एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) तरल क्रिस्टल डिस्प्ले (LCD) है जो एक स्विचिंग डिवाइस के रूप में amorphous सिलिकॉन TFT का उपयोग करता है।यह मॉडल एक टीएफटी एलसीडी पैनल से बना है, एक ड्राइविंग आईसी, एक उच्च चमक बैक-लाइट, एक प्रतिरोधक टच पैनल और एफपीसी।
इस टीएफटी एलसीडी में 5 इंच का (लैंडस्केप स्क्रीन) विकर्ण रूप से मापा सक्रिय प्रदर्शन क्षेत्र 480*854 (480 क्षैतिज द्वारा 854 ऊर्ध्वाधर पिक्सेल) संकल्प के साथ है।

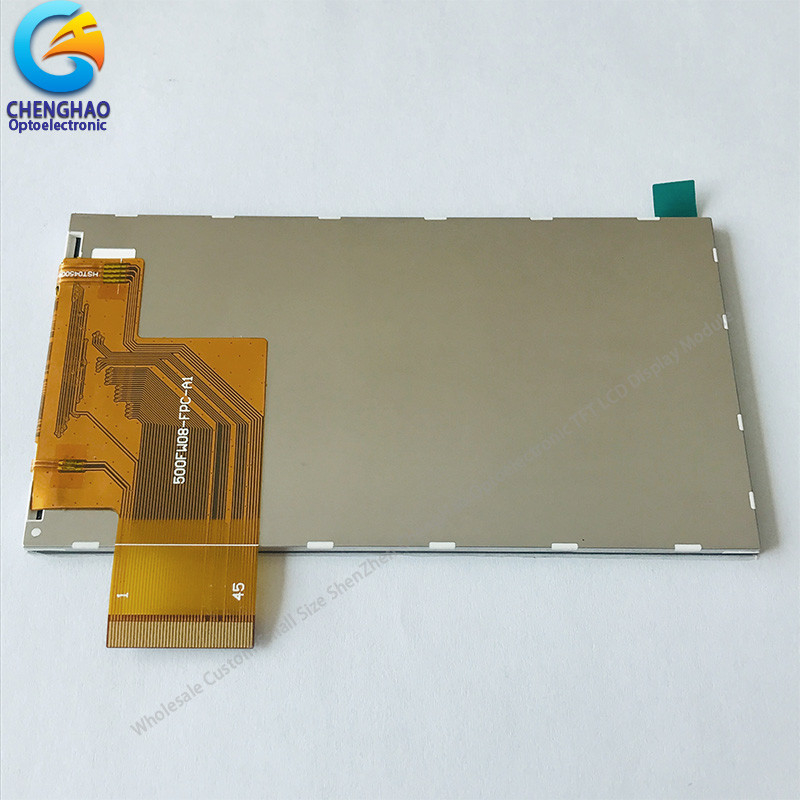

इस परियोजना के लिए इस्तेमाल किया ड्राइवर हैJD9161और 3 लाइन एसपीआई या 24 बिट आरजीबी सिग्नल इनपुट द्वारा 16 एम रंग प्रदर्शित कर सकता है। ड्राइवर कांच पर लगाया जाता है और एफपीसी के माध्यम से इंटरकनेक्शन जिसमें डिस्प्ले मॉड्यूल को चलाने के लिए घटक शामिल हैं।आरजीबी इंटरफ़ेस का समर्थन करें.
इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि बैक-लाइट और सीटीपी संरचना, इंटरफ़ेस परिभाषा आदि को संशोधित करना।
RoHS अनुपालन और हेलोजन मुक्त।
3चित्र
नोट्स:
(1) डिस्प्ले प्रकार: 5" टीएफटी
(2) देखने की दिशाः मुक्त देखने का कोण
(3) एलसीडी ड्राइव आईसीःJD9161 या संगत
(4) ध्रुवीकरण मोडः संचरण/नकारात्मक
(5) ऑपरेटिंग तापमानः -20~70 °C
(6) भंडारण तापमानः -30 से 80 °C
(7) अनमार्कर सहिष्णुताः ±0.20
(8) सुरक्षाः ROHS
4आवेदन
5हमारे उत्पाद
(1) मॉड्यूल
* आकारः 1.14"/"1.44"/1.47"/1.50"/1.54"/1.77"/1.80"/2.0"/2.1"/2.31"/2.40"/2.80"/3.50"/3.90"/3.95"/3.97"/3.98"/4.0"/4.3"/5.0"/5.5"/6.0"/7.0"/8.0"/9.0"/10.1"
* आकारः गोल/वर्ग (क्षैतिज/ऊर्ध्वाधर)
* इंटरफेस: एमआईपीआई / आरजीबी / एसपीआई / एमसीयू
* बिंदुओं की संख्याः वैकल्पिक
* चमक
नियमित: 100-500 निट्स
सूर्य से पठनीयः 500-1000 निट्स
टच पैनल (2)
* स्पर्श प्रकारः गैर स्पर्श / प्रतिरोधक स्पर्श / क्षमता स्पर्श
* इंटरफ़ेस प्रकारः I2C / USB
(3) लोगोः रेशम-सील-सेर उत्कीर्णित
ग्लासः प्रतिबिंब/अंतरदर्शी/विनाशकारी प्रतिरोधी
इंटरफेसः एचडीएमआई/वीजीए/डीवीयूएसबी/बीएनसी
6उत्पाद गुणवत्ता आश्वासन
(1)उच्च गुणवत्ता वाले कच्चे माल के आपूर्तिकर्ताः
बिक्री के बाद की गारंटी और दीर्घकालिक स्थिर आपूर्तिकर्ता, एलसीडी पैनल और ड्राइवर आईसी ए-नियंत्रित कच्चे माल से बने हैं।
(2)अन्य सामग्री:
जैसे कि ध्रुवीकरण, बैकलाइट फिल्म सामग्री, आदि. हम भी ब्रांड नए ए-नियंत्रित कच्चे माल का उपयोग
(3) सख्त गुणवत्ता नियंत्रण:
98.5% तक की दर के माध्यम से, ग्राहक ऑनलाइन दोष दर 0.3% तक कम है।
निरीक्षण एफओजी में किया जाता है==>एलसीएम==>एलसीएम+आरटीपी/सीटीपी==> उत्पादन ऑनलाइन निरीक्षण ==>क्यू.सी निरीक्षण==>60 डिग्री सेल्सियस विशेष कमरे में लोड के साथ 4 घंटे की उम्र बढ़ने की जांच (वैकल्पिक रूप से) ==>ओक्यूसी।
किसी उत्पाद को शिपमेंट से पहले 5 परीक्षणों में उत्तीर्ण होना चाहिए: इनकमिंग इंस्पेक्शन, 100% ऑनलाइन इंस्पेक्शन, QC ऑनसाइट इंस्पेक्शन, एजिंग टेस्ट और OQC इंस्पेक्शन आदि।
7. सामान्य प्रश्न
Q1: क्या आप अनुकूलित डिस्प्ले और टच स्क्रीन स्वीकार करते हैं?
उत्तर: निश्चित रूप से, आप एफपीसी, बैकलाइट और टच स्क्रीन को अनुकूलित कर सकते हैं।
प्रश्न 2: आपकी स्क्रीन किस प्रकार का इंटरफेस है?
उत्तरः छोटे आकार के डिस्प्ले आमतौर पर SPI,MCU,RGB,MIPI का समर्थन करते हैं। मध्यम आकार के डिस्प्ले आमतौर पर LVDS,MIPI,EDP का समर्थन करते हैं। विभिन्न विनिर्देशों में अलग-अलग इंटरफेस का उपयोग किया जाता है।
Q3: क्या आपने कैपेसिटिव टच स्क्रीन या रेसिस्टिव टच स्क्रीन का इस्तेमाल किया?
उत्तर: हमारे पास क्षमतात्मक टच स्क्रीन और प्रतिरोधात्मक टच स्क्रीन है।
प्रश्न 4: आपकी नमूना नीति क्या है?
उत्तर: यदि स्टॉक है, तो आप किसी भी समय नमूना ले सकते हैं, यदि स्टॉक नहीं है, तो इसमें कुछ समय लगेगा, और फिर नमूने के लिए सामग्री वापस आने की प्रतीक्षा करें।लेकिन ग्राहक को नमूना शुल्क और एक्सप्रेस शुल्क का भुगतान करने की आवश्यकता है.
Q5: बड़े पैमाने पर उत्पादन के लिए आपका नेतृत्व समय कितना है?
उत्तर: बड़े पैमाने पर उत्पादन के लिए लगभग 20-45 कार्यदिवस लगते हैं, मॉडल और आदेश मात्रा के आधार पर।
प्रश्न 6: दीर्घकालिक स्थिर वितरण कैसे सुनिश्चित करें?
उत्तर: सबसे पहले, हम उन उत्पादों की सिफारिश करेंगे जो ग्राहकों को लंबे समय तक वितरित किए जा सकते हैं, और दूसरा, हमारे पास लंबे समय तक अग्रिम में बड़ी संख्या में स्टॉक होंगे।
Q7: बड़े पैमाने पर उत्पादन के लिए आपका भुगतान का तरीका क्या है?
एकः आम तौर पर,ग्राहकों से 50%-100% जमा प्राप्त करने के बाद,वे सामग्री तैयार करना शुरू करते हैं। वितरण अंतिम भुगतान प्राप्त करने के बाद लगभग 5 कार्य दिवसों में होता है।
Q8: क्या आप डिलीवरी से पहले माल का निरीक्षण करेंगे?
एकः हाँ, हम 100% निरीक्षण के बाद माल भेज देंगे.
Q9: आपकी वारंटी अवधि कितनी है?
एकः हम एक वर्ष के लिए गुणवत्ता की गारंटी देते हैं।
