उत्पाद विवरण
औद्योगिक 5 इंच एलसीडी टच स्क्रीन उच्च संकल्प आईपीएस टीएफटी डिस्प्ले मॉड्यूल
| मॉडल का नाम |
CH500WV03A-CTB |
| संकल्प |
800*(RGB) *480 |
| मॉडल का आकार (W*H*T) मिमी |
128 गुना 84.8 गुना 4.74 |
| प्रदर्शन क्षेत्र (W*H) मिमी |
108 गुना 64.8 |
| रंग |
16.7M |
| प्रदर्शन मोड |
आम तौर पर काला आईपीएस, ट्रांसमिटिव |
| देखना |
सभी |
| संबंध |
कनेक्टर |
| पिन संख्या |
50 |
| पिन संख्या |
आरजीबी |

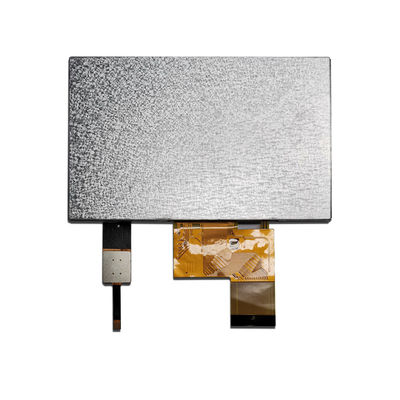

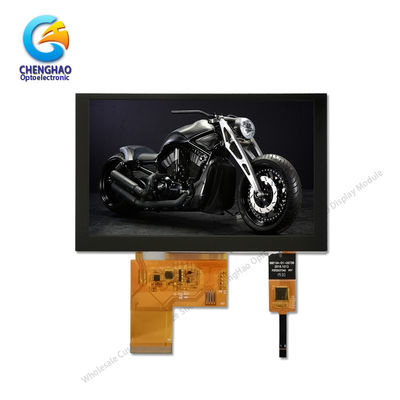

ChengHao डिस्प्ले मॉडल CH500WV03A-CTB एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (TFT) है
तरल क्रिस्टल डिस्प्ले (एलसीडी) जो एक स्विचिंग डिवाइस के रूप में अकारीय सिलिकॉन टीएफटी का उपयोग करता है।
एक टीएफटी एलसीडी पैनल, एक ड्राइविंग आईसी, एक उच्च चमक बैक-लाइट, एक संचयी स्पर्श से बना है
पैनल और एफपीसी।
इस टीएफटी एलसीडी एक 5 इंच (लैंडस्केप स्क्रीन) विकर्ण मापा सक्रिय प्रदर्शन क्षेत्र के साथ
WVGA (800 क्षैतिज x 480 ऊर्ध्वाधर पिक्सेल) संकल्प।
इस परियोजना के लिए इस्तेमाल किया ड्राइवर GT911 है और 24 बिट आरजीबी संकेत द्वारा 16M रंग प्रदर्शित कर सकते हैं
ड्राइवर कांच पर लगाया जाता है और FPC सहित घटकों के माध्यम से इंटरकनेक्शन
प्रदर्शन मॉड्यूल को चलाने के लिए। आरजीबी इंटरफ़ेस का समर्थन करें।
इसके अतिरिक्त, एफपीसी को ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे कि संशोधित
बैक-लाइट और सीटीपी संरचना, इंटरफेस परिभाषा आदि।
RoHS अनुपालन और हेलोजन मुक्त।
टीएफटी एलसीडी (थिन फिल्म ट्रांजिस्टर एलसीडी) आपके उत्पाद को उच्च
हमारे आधुनिक, स्वचालित एलसीडी कारखानों उन्हें अनुकूलित कर सकते हैं
चरम तापमान कार्यक्षमता के लिए, सूर्य के प्रकाश की पठनीयता, कस्टम एफपीसी, कस्टम बैकलाइट,
और अन्य मूल्य वर्धित सुविधाओं को अपनी आवश्यकताओं के अनुरूप.
या स्पर्श और कवर लेंस के साथ पूरी तरह से एकीकृत विधानसभा, हमारे अनुभवी टीम विकसित कर सकते हैं
आपकी परियोजना के लिए सही समाधान।
| मॉड्यूल प्रकार |
प्रदर्शन क्षेत्र |
प्रदर्शन मोड |
| 1.44 इंच |
25.50 * 26.50 मिमी |
सामान्य रूप से सफेद आईपीएस, ट्रांसमिटिव |
| 1.44 इंच |
25.50 * 26.50 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 1.50 इंच |
29.76 * 22.32 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 1.54 इंच |
27.72 * 27.72 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 1.54 इंच |
27.74 * 27.74 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 1.77 इंच |
28.03 * 35.04 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 1.80 इंच |
28.03 * 35.04 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 2.00 इंच |
30.60 * 40.80 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 2.10 इंच |
परिपत्र प्रदर्शन क्षेत्र |
सामान्य रूप से सफेद आईपीएस, ट्रांसमिटिव |
| 2.31 इंच |
46.75 * 35.06 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 2.40 इंच |
36.72 * 48.96 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 2.40 इंच |
36.72 * 48.96 मिमी |
सामान्य रूप से सफेद आईपीएस, ट्रांसमिटिव |
| 2.80 इंच |
43.20 * 57.60 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 2.80 इंच |
43.20 * 57.60 मिमी |
सामान्य रूप से सफेद आईपीएस, ट्रांसमिटिव |
| 3.00 इंच |
36.72 * 65.28 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 3.20 इंच |
48.60 * 64.80 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 3.50 इंच |
70.08 * 52.56 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 3.50 इंच |
70.08 * 52.56 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 4.00 इंच |
51.84 * 86.4 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 4.00 इंच |
71.86 * 70.18 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 4.30 इंच |
95.04 * 53.86 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 4.30 इंच |
95.04 * 53.86 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 5.00 इंच |
110.88 * 62.83 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 5.00 इंच |
108.00 * 64.8 0 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 5.50 इंच |
68.04 * 120.96 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 6.00 इंच |
74.52 * 132.48 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 7.00 इंच |
154.08 * 85.92 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 7.00 इंच |
153.6 * 90 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 7.00 इंच |
154.21 मिमी * 85.92 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 8.00 इंच |
107.64 * 172.22 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
| 9.00 इंच |
196.61 * 114.15 मिमी |
सामान्य रूप से सफेद TN, ट्रांसमिसिव |
| 10.1 इंच |
135.36 * 216.58 मिमी |
आम तौर पर काला IPS, ट्रांसमिटिव |
