टीएफटी एलसीडी के लिए एकीकृत स्पर्श की तकनीकी क्रांति

I. तकनीकी विश्लेषण: स्पर्श और प्रदर्शन का गहरा एकीकरण

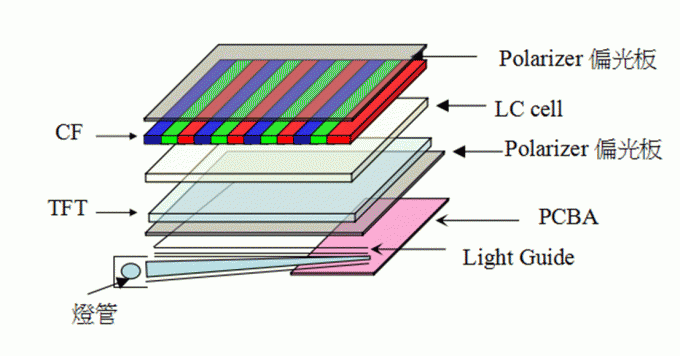

1.1 तकनीकी सिद्धांत और मूल संरचना

इन-सेल टीएफटी एलसीडी (इन-सेल पतली फिल्म ट्रांजिस्टर तरल क्रिस्टल डिस्प्ले) का मुख्य उद्देश्य टच सेंसर को सीधे डिस्प्ले पैनल की तरल क्रिस्टल परत में एकीकृत करना है।पारंपरिक बाहरी स्पर्श परत का उपयोग करने के बजायइसका कार्य सिद्धांत टीएफटी ड्राइविंग तकनीक और टच इलेक्ट्रोड के संयोजन पर आधारित हैः टीएफटी सब्सट्रेट पर, फोटोलिथोग्राफी प्रक्रिया के माध्यम से टच सेंसर लाइनें बनाई जाती हैं,प्रदर्शन पिक्सेल मैट्रिक्स के साथ एक ही सब्सट्रेट साझाजब उपयोगकर्ता स्क्रीन को छूता है, तो स्पर्श इलेक्ट्रोड क्षमता परिवर्तन का पता लगाते हैं,और टीडीडीआई (टच और डिस्प्ले ड्राइवर एकीकरण) चिप टच संकेतों और डिस्प्ले संकेतों के सिंक्रोनस प्रसंस्करण का एहसास.

1.2 सेल पर और बाहरी स्पर्श से तकनीकी अंतर

• सेल पर: टच लेयर डिस्प्ले पैनल के सीएफ ग्लास के बाहर स्थित है। इसके लिए एक अतिरिक्त टच ड्राइवर चिप की आवश्यकता होती है, और इसकी मोटाई इन-सेल की तुलना में थोड़ा अधिक है।
• बाहरी स्पर्शउदाहरण के लिए, जीएफएफ (ग्लास + फिल्म + ग्लास) संरचना में, कई परतें और एक बड़ी मोटाई होती है, जिसके परिणामस्वरूप अपेक्षाकृत धीमी स्पर्श प्रतिक्रिया गति होती है।
• कोशिका में: टच लेयर और डिस्प्ले लेयर गहराई से एकीकृत हैं। मोटाई को 30% से अधिक कम किया जा सकता है, जो प्रकाश परावर्तन को कम करता है और स्क्रीन-टू-बॉडी अनुपात को बढ़ाता है।

द्वितीय. मुख्य लाभः पतला और हल्का, उच्च दक्षता और अनुभव उन्नयन

2.1 पतला और हल्का डिजाइन

• उच्च संकल्प और व्यापक देखने का कोण: इन-सेल स्क्रीन ने आईपीएस (इन-प्लेन स्विचिंग) और एलटीपीएस (लो-टेम्परेचर पॉली-सिलिकॉन) जैसी उन्नत प्रौद्योगिकियों को मिलाकर प्रदर्शन प्रदर्शन में एक गुणात्मक छलांग हासिल की है।यह आसानी से 2K से अधिक के एक संकल्प तक पहुँच सकते हैं, जो उपयोगकर्ताओं को बेहद नाजुक स्क्रीन विवरण प्रस्तुत करता है। चाहे वह उच्च परिभाषा वाली फिल्म का प्रत्येक फ्रेम हो या किसी गेम का एक जटिल दृश्य, यह अति-उच्च स्पष्टता के साथ प्रदर्शित किया जा सकता है।इसका देखने का कोण 178° तक पहुँच सकता हैइसका अर्थ यह है कि स्क्रीन को लगभग किसी भी कोण से देखने पर, उपयोगकर्ता सामने से देखने के समान दृश्य प्रभाव प्राप्त कर सकते हैं।रंग में कमी भी 15% से काफी बढ़ गई है, जिससे स्क्रीन पर प्रस्तुत रंग अधिक जीवंत और यथार्थवादी हो जाते हैं, जो वास्तविक दुनिया में मानव आंखों द्वारा देखे जाने वाले रंगों के करीब होते हैं।
• कम प्रतिबिंब और उच्च विपरीतता: इन-सेल स्क्रीन की एकीकृत संरचना प्रभावी रूप से इंटर-लेयर रिफ्लेक्शन को कम करती है।हम अक्सर ऐसी स्थिति का सामना करते हैं जहां स्क्रीन पर प्रतिबिंब सामग्री को देखना मुश्किल बनाता हैइन-सेल तकनीक ने इस समस्या में काफी सुधार किया है. जब स्क्रीन बंद होती है, तो यह अंधेरा दिखता है, जो स्क्रीन पर छवि के साथ एक तेज विपरीत बनाता है,1500 से अधिक का कंट्रास्ट अनुपात प्राप्त करने में सक्षम:1यह न केवल छवियों की परतों और त्रि-आयामीता को बढ़ाता है बल्कि उपयोगकर्ताओं को मजबूत प्रकाश वातावरण में स्क्रीन सामग्री को स्पष्ट रूप से देखने की अनुमति देता है।प्रत्यक्ष सूर्य के प्रकाश के बाहर, मोबाइल फोन स्क्रीन अभी भी स्पष्ट रूप से नेविगेशन जानकारी प्रदर्शित कर सकते हैं।

2.3 स्पर्श अनुभव में सुधार

• प्रतिक्रिया की गति: इन-सेल स्क्रीन की टच सैंपलिंग दर 240 हर्ट्ज तक पहुंच सकती है, जो पारंपरिक बाहरी टच से 30% तेज है।इसका अर्थ है कि उपयोगकर्ताओं के स्पर्श कार्यों का अधिक तेज़ी और सटीकता से जवाब दिया जा सकता हैखेलते समय, उच्च गति से स्क्रीन को स्लाइड करते समय या मल्टी-फिंगर ऑपरेशन करते समय, स्क्रीन वास्तविक समय में बिना किसी देरी या देरी के फिंगर मूवमेंट को कैप्चर कर सकती है।卡顿 घटना. यह खिलाड़ियों के लिए अधिक धाराप्रवाह गेमिंग अनुभव लाता है। दैनिक संचालन में, जैसे कि अनुप्रयोगों को जल्दी से स्विच करना या चित्रों को ज़ूम करना, उपयोगकर्ता अधिक संवेदनशील स्पर्श प्रतिक्रिया भी महसूस कर सकते हैं।

• विश्वसनीयता: चूंकि टच लेयर डिस्प्ले पैनल में एम्बेडेड है, इसलिए बाहरी टकराव, घर्षण आदि के कारण होने वाले भौतिक क्षति का जोखिम कम हो जाता है।यहां तक कि अगर स्क्रीन की सतह कुछ हद तक खरोंच या प्रभावित है, स्पर्श समारोह अभी भी सामान्य रूप से काम कर सकता है। इसके अलावा, IP67 जलरोधक रेटिंग के साथ इन-सेल स्क्रीन तरल पदार्थ के प्रवेश का विरोध कर सकते हैं। यहां तक कि अगर एक मोबाइल फोन गलती से पानी में गिर जाता है, तो भी, यह एक बहुत ही अच्छा समाधान है।निर्दिष्ट समय और गहराई के भीतर, स्क्रीन के टच और डिस्प्ले फंक्शन प्रभावित नहीं होंगे, जिससे डिवाइस की स्थायित्व और विश्वसनीयता में काफी सुधार होगा।

III. अनुप्रयोग क्षेत्र: उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक नियंत्रण तक

3.1 कार में डिस्प्ले की क्रांति

• बड़ी स्क्रीन और मल्टी स्क्रीन के रुझान: ऑटोमोटिव इंटेलिजेंस और कनेक्टिविटी के तेजी से विकास के साथ, इन-कार डिस्प्ले सिस्टम एक गहरे परिवर्तन से गुजर रहा है,जिनमें से बड़े स्क्रीन और मल्टी स्क्रीन के रुझान अधिक से अधिक महत्वपूर्ण हो रहे हैं।इन-सेल टीएफटी एलसीडी तकनीक, अपने फायदे के साथ पतली, हल्की और अत्यधिक एकीकृत होने के साथ, इन-कार डिस्प्ले के क्षेत्र में एक महत्वपूर्ण तकनीकी सहायता बन गई है।बड़े स्क्रीन अनुप्रयोगों के संदर्भ में, इन-सेल तकनीक 12.3 इंच या उससे अधिक की केंद्रीय नियंत्रण स्क्रीन के अनुकूल हो सकती है। कुछ उच्च अंत मॉडल में, और भी बड़े आकार की स्क्रीन लागू की गई है। उदाहरण के लिए,मर्सिडीज-बेंज की हाइपरस्क्रीन का आकार 56 इंच का है. तीन स्क्रीन निर्बाध रूप से एकीकृत कर रहे हैं, पूरे केंद्र कंसोल को कवर, ड्राइवर और यात्रियों के लिए एक चौंकाने वाला दृश्य अनुभव ला रहा है.इतनी बड़ी स्क्रीन की मोटाई केवल 6 मिमी है, जो आंतरिक स्थान को बहुत बचाता है और आंतरिक की समग्र तकनीकी भावना को भी बढ़ाता है। यह बड़ी स्क्रीन डिजाइन न केवल एक व्यापक प्रदर्शन क्षेत्र प्रदान करता है,विभिन्न वाहन जानकारी जैसे नेविगेशन की अनुमति देता है, वाहन की स्थिति, और मल्टीमीडिया सामग्री को उपयोगकर्ताओं को अधिक स्पष्ट और सहज रूप से प्रस्तुत किया जा सकता है, लेकिन स्प्लिट-स्क्रीन डिस्प्ले और अन्य कार्यों के माध्यम से मल्टी-टास्क प्रसंस्करण भी प्राप्त कर सकता है,ड्राइविंग सुविधा और सुरक्षा में सुधार.
• पर्यावरणीय हस्तक्षेप का प्रतिरोध: कारें ड्राइविंग के दौरान विभिन्न जटिल पर्यावरणीय परिस्थितियों का सामना करती हैं, जैसे उच्च तापमान, निम्न तापमान और मजबूत प्रकाश,जो कार में लगे डिस्प्ले के प्रदर्शन के लिए अत्यंत उच्च आवश्यकताएं रखते हैंइन-सेल टीएफटी एलसीडी तकनीक में उत्कृष्ट व्यापक तापमान विशेषताएं हैं और यह -40°C से 85°C तक के चरम तापमान वातावरण में स्थिर रूप से काम कर सकती है।चाहे ठंड के आर्कटिक क्षेत्र में हो या गर्म रेगिस्तान में, वाहन की डिस्प्ले स्क्रीन तापमान समस्याओं के कारण असामान्य डिस्प्ले या टच विफलता जैसी समस्याओं के बिना सामान्य रूप से प्रदर्शित हो सकती है।प्रत्यक्ष सूर्य के प्रकाश जैसे मजबूत प्रकाश वातावरण से निपटने के लिएइन-सेल स्क्रीन भी उन्नत एंटी-ग्लेयर कोटिंग तकनीक को अपनाती है। यह कोटिंग प्रभावी रूप से स्क्रीन सतह की प्रतिबिंबकता को कम कर सकती है।ड्राइवर स्क्रीन पर सामग्री को स्पष्ट रूप से देख सकते हैं, प्रतिबिंब से होने वाले दृश्य हस्तक्षेप से बचते हुए और ड्राइविंग सुरक्षा में काफी सुधार करते हैं।

3.2 स्मार्टफोन और टैबलेट

• प्रमुख मॉडल के लिए मानक: स्मार्टफोन बाजार में, इन-सेल टीएफटी एलसीडी तकनीक लंबे समय से फ्लैगशिप मॉडल के लिए एक मानक रही है।अति संकीर्ण बज़ल्स और उच्च स्क्रीन-टू-बॉडी अनुपात के साथ एक डिजाइन प्राप्त करना, स्मार्टफोन स्क्रीन प्रौद्योगिकी के विकास की प्रवृत्ति का नेतृत्व कर रहा है। आईफोन एक्स की स्क्रीन बेज़ल केवल 1.61 मिमी है, और स्क्रीन-टू-बॉडी अनुपात 81.1 प्रतिशत तक है।यह फोन को एक कॉम्पैक्ट शरीर को बनाए रखते हुए एक बड़ा स्क्रीन आकार की अनुमति देता हैसैमसंग की एस सीरीज़ भी इन-सेल तकनीक का उपयोग करती है और लगातार स्क्रीन प्रदर्शन को अनुकूलित करती है। एक उदाहरण के रूप में सैमसंग गैलेक्सी S21 को लें।इसकी स्क्रीन में 2K रिज़ॉल्यूशन और 120 हर्ट्ज की उच्च ताज़ा दर है. इसी समय, इन-सेल तकनीक के माध्यम से, एक पतला और हल्का डिजाइन प्राप्त किया जाता है। शरीर की मोटाई केवल 7.9 मिमी है, और वजन 169 ग्राम है। उत्कृष्ट प्रदर्शन प्रभाव सुनिश्चित करते हुए,यह फोन की पकड़ और पोर्टेबिलिटी को भी ध्यान में रखता है. The successful applications of these flagship models not only demonstrate the strong competitiveness of In-Cell technology in the smartphone field but also promote the continuous pursuit and innovation of screen technology in the entire industry.

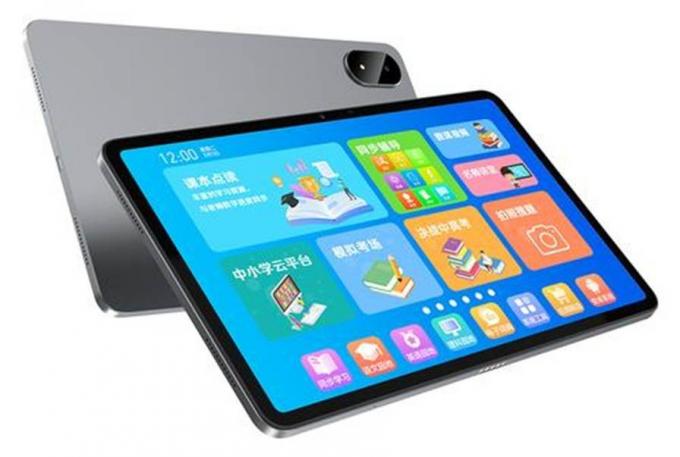

• शैक्षिक टैबलेट में अनुप्रयोग: शिक्षा के क्षेत्र में, ऑनलाइन शिक्षा के तेजी से विकास के साथ, सीखने के उपकरण के रूप में टैबलेट की मांग बढ़ रही है।अपने उच्च-सटीक स्पर्श प्रदर्शन और उत्कृष्ट प्रदर्शन प्रभाव के साथमहामारी के दौरान, दुनिया भर के स्कूलों ने ऑनलाइन शिक्षण की ओर रुख किया, और इन-सेल टच टैबलेट की मांग में वृद्धि हुई।सांख्यिकी के अनुसार, इन-सेल टच टैबलेट महामारी के दौरान वैश्विक शिपमेंट का 42% हिस्सा थे। ये टैबलेट सक्रिय पेन फ़ंक्शन का समर्थन करते हैं, 0.1 मिमी तक की लेखन सटीकता के साथ,जो छात्रों की विभिन्न सीखने की जरूरतों को पूरा कर सकते हैंउदाहरण के लिए, हुआवेई की मेटपैड प्रो श्रृंखला इन-सेल स्क्रीन का उपयोग करती है। एम-पेंसिल स्टाइलस के साथ संयुक्त, यह कम विलंबता वाले लेखन अनुभव को प्राप्त करता है।,और लेखन की धाराप्रवाहता कागज पर की तरह ही है. छात्र टिप्पणियां कर सकते हैं, समस्याओं को हल कर सकते हैं, और टैबलेट पर मन के नक्शे खींच सकते हैं, सीखने की दक्षता में सुधार कर सकते हैं.इन-सेल स्क्रीन की उच्च-रिज़ॉल्यूशन और चौड़े देखने के कोण की विशेषताएं छात्रों को विभिन्न कोणों से स्क्रीन देखने पर स्पष्ट और सुसंगत दृश्य प्रभाव प्राप्त करने में भी सक्षम बनाती हैं।, छात्रों की दृष्टि की रक्षा करता है।

3.3 औद्योगिक और चिकित्सा उपकरण

• मानव-मशीन बातचीत का उन्नयन: औद्योगिक नियंत्रण के क्षेत्र में, उपकरणों की बुद्धि और स्वचालन की डिग्री लगातार बढ़ रही है,और मानव-मशीन इंटरैक्शन इंटरफेस की आवश्यकताएं भी अधिक से अधिक हो रही हैं।इन-सेल टीएफटी एलसीडी स्क्रीन औद्योगिक नियंत्रण टर्मिनलों के लिए तेजी से स्पर्श प्रतिक्रिया और उच्च विश्वसनीयता के साथ एक नया बातचीत अनुभव लाती है।ऑपरेटरों को वास्तविक समय में विभिन्न जटिल मापदंडों की निगरानी करने और उपकरणों को सटीक रूप से नियंत्रित करने की आवश्यकता हैइन-सेल स्क्रीन का टच रिस्पांस टाइम 10 एमएस से भी कम हो सकता है, जो ऑपरेटरों के टच एक्शन को जल्दी और सटीक रूप से कैप्चर कर सकता है और उपकरण का तत्काल नियंत्रण प्राप्त कर सकता है।उदाहरण के लिए, एक स्वचालित कारखाने के नियंत्रण कक्ष पर, इन-सेल स्क्रीन के माध्यम से, ऑपरेटर आसानी से विभिन्न निगरानी स्क्रीन स्विच कर सकते हैं, उपकरण के परिचालन मापदंडों को समायोजित कर सकते हैं,और उपकरण को शुरू करने और रोकने जैसे कार्यों को करने के लिएसाथ ही इन-सेल स्क्रीन की उच्च विश्वसनीयता औद्योगिक वातावरण में दीर्घकालिक स्थिर संचालन सुनिश्चित करती है।स्क्रीन की खराबी के कारण उत्पादन में रुकावटों को कम करना और उत्पादन दक्षता में सुधार करना.
• चिकित्सा छवि प्रदर्शन: चिकित्सा उपकरण के क्षेत्र में, इन-सेल टीएफटी एलसीडी तकनीक भी महत्वपूर्ण भूमिका निभाती है, विशेष रूप से चिकित्सा इमेज डिस्प्ले में। उदाहरण के लिए अल्ट्रासोनिक उपकरण लें।6 इंच की इन-सेल स्क्रीन का व्यापक रूप से प्रयोग किया जाता हैये उच्च रिज़ॉल्यूशन वाले इमेज डिस्प्ले प्रदान कर सकते हैं, डीआईसीओएम (डिजिटल इमेजिंग एंड कम्युनिकेशंस इन मेडिसिन) मानक का समर्थन कर सकते हैं, और 10बिट की रंग गहराई है,जो मानव शरीर की आंतरिक ऊतक संरचना और रोग संबंधी स्थितियों को सटीक रूप से प्रस्तुत कर सकता हैजब डॉक्टर अल्ट्रासोनिक जांच करते हैं, तो वे इन-सेल स्क्रीन के माध्यम से अंगों के आकार, आकार, स्थिति और अन्य जानकारी को स्पष्ट रूप से देख सकते हैं, जिससे डॉक्टरों को सटीक निदान करने में मदद मिलती है.इसके अतिरिक्त, इन-सेल स्क्रीन का पतला और हल्का डिजाइन चिकित्सा उपकरणों को अधिक पोर्टेबल बनाता है, जिससे विभिन्न चिकित्सा परिदृश्यों में उपयोग में आसानी होती है। उदाहरण के लिए,कुछ पोर्टेबल अल्ट्रासोनिक डायग्नोस्टिक उपकरणों में इन-सेल स्क्रीन का उपयोग किया जाता है, जिससे डॉक्टर किसी भी समय और कहीं भी मरीजों की जांच कर सकते हैं, जिससे चिकित्सा सेवाओं की पहुंच में सुधार होता है।

निष्कर्ष: स्पर्श का भविष्य - डिस्प्ले यहाँ है

इन-सेल टीएफटी एलसीडी ने तकनीकी नवाचार के माध्यम से डिस्प्ले उद्योग के पारिस्थितिकी तंत्र का पुनर्निर्माण किया है।और बुद्धिमान विशेषताएं ऑटोमोटिव जैसे क्षेत्रों के डिजिटल परिवर्तन को चला रही हैं।, उपभोक्ता इलेक्ट्रॉनिक्स, और औद्योगिक नियंत्रण के साथ एकीकरण के साथ एआई, लचीला प्रौद्योगिकी, और सतत सामग्री,इन-सेल "फंक्शन इंटीग्रेशन" से "अनुभव उन्नयन" में आगे बढ़ेगा और मानव-मशीन बातचीत के लिए अंतिम इंटरफ़ेस बन जाएगाउद्योग व्यवसायियों के लिए, अनुसंधान और विकास, आपूर्ति श्रृंखला के अनुकूलन और उभरते अनुप्रयोगों को अपनाने में निरंतर निवेश बाजार पर कब्जा करने की कुंजी होगी।भविष्य में, हम मेटावर्स और बुद्धिमान ड्राइविंग जैसे क्षेत्रों में इन-सेल तकनीक की विघटनकारी सफलताओं के गवाह हो सकते हैं।
