आईपीएस ट्रांसमिसिव एलसीडी डिस्प्ले मॉड्यूल 4 इंच 350 सीडी / एम 2 सीओजी एफपीसी आरजीबी के साथ

न्यूनतम आदेश मात्रा : 1 टुकड़ा मूल्य : /
पैकेजिंग विवरण : <i>All the products are packed in right way to keep it safe.</i> <b>सभी उत्पादों को सुरक्षित रखने के प्रसव के समय : 7-15 कार्य दिवस
भुगतान शर्तें : टी/टी आपूर्ति की क्षमता : 300 केपीसी/माह
उत्पत्ति के प्लेस: शेनझेन, चीन ब्रांड नाम: Chenghao/Oem
प्रमाणन: ROHS、ISO9001、CE मॉडल संख्या: CH400WV17A

विस्तार जानकारी

प्रोडक्ट का नाम: 4 इंच स्क्वायर एलसीडी आकार इंच: 4 इंच
संकल्प: 480x480 डॉट्स मॉडल आकार (डब्ल्यू * एच * टी) मिमी: 74.83 (डब्ल्यू) * 78.98 (एच) * 1.98 (टी)
प्रदर्शन क्षेत्र (डब्ल्यू * एच) मिमी: 71.856 (डब्ल्यू) * 70.176 (एच) रंग: 16.7M
प्रदर्शन प्रणाली: आम तौर पर ब्लैक आईपीएस, ट्रांसमिसिव luminance: 350 सीडी / एम 2
हाई लाइट:

आईपीएस ट्रांसमिसिव एलसीडी डिस्प्ले मॉड्यूल

,

350 सीडी / एम 2 एसपीआई एलसीडी डिस्प्ले मॉड्यूल

,

सीओजी एफपीसी एलसीडी डिस्प्ले मॉड्यूल

उत्पाद विवरण





1. विशिष्टता



प्रकार: 4 "टीएफटी
दिशा देखना: 80/80/80/80
रिश्ते का प्रकार: सीओजी+एफपीसी
परिचालन तापमान: -20 ℃ ~ 70 ℃
भंडारण तापमान: -30 ℃ ~ 80 ℃
चालक आईसी: ST7701S
इंटरफ़ेस प्रकार: एसपीआई + आरजीबी
चमक: 350 सीडी/㎡





2. विवरण



चेंगहाओ डिस्प्ले मॉडल CH400WV17A एक रंग सक्रिय मैट्रिक्स पतली फिल्म ट्रांजिस्टर (टीएफटी) लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) है जो स्विचिंग डिवाइस के रूप में अनाकार सिलिकॉन टीएफटी का उपयोग करता है।यह मॉडल एक TFT LCD पैनल, एक ड्राइविंग IC, एक बैक-लाइट और FPC से बना है।

इस टीएफटी एलसीडी में 4.0 (स्क्वायर स्क्रीन) इंच का विकर्ण रूप से मापा गया सक्रिय प्रदर्शन क्षेत्र 480 * 480 पिक्सेल के साथ है।

इस प्रोजेक्ट के लिए इस्तेमाल किया जाने वाला ड्राइवर ST7701S है और सिग्नल इनपुट द्वारा 16.7M रंग प्रदर्शित कर सकता है।ड्राइवर को डिस्प्ले मॉड्यूल को चलाने के लिए घटकों सहित FPC के माध्यम से ग्लास और इंटरकनेक्शन पर लगाया गया है।समर्थन एसपीआई + आरजीबी इंटरफ़ेस।

इसके अलावा, FPC को ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे बैक-लाइट और FPC संरचना को संशोधित करना, इंटरफ़ेस परिभाषा, आदि।

RoHS अनुपालन और हलोजन मुक्त।







3. चित्र



टिप्पणियाँ:
(1) प्रदर्शन प्रकार: 4 इंच टीएफटी
(2) देखने की दिशा: फ्री व्यूइंग एंगल
(3) एलसीएम ड्राइव आईसी: एसटी7701एस
(4) पोलराइज़र मोड: ट्रांसमिसिव / नेगेटिव
(5) ऑपरेटिंग टेम्प: -20 ~ 70 ℃
(6) भंडारण अस्थायी: -30 ~ 80 ℃
(7) अचिह्नित सहिष्णुता: ±0.20
(8) सुरक्षा: आरओएचएस / सीई

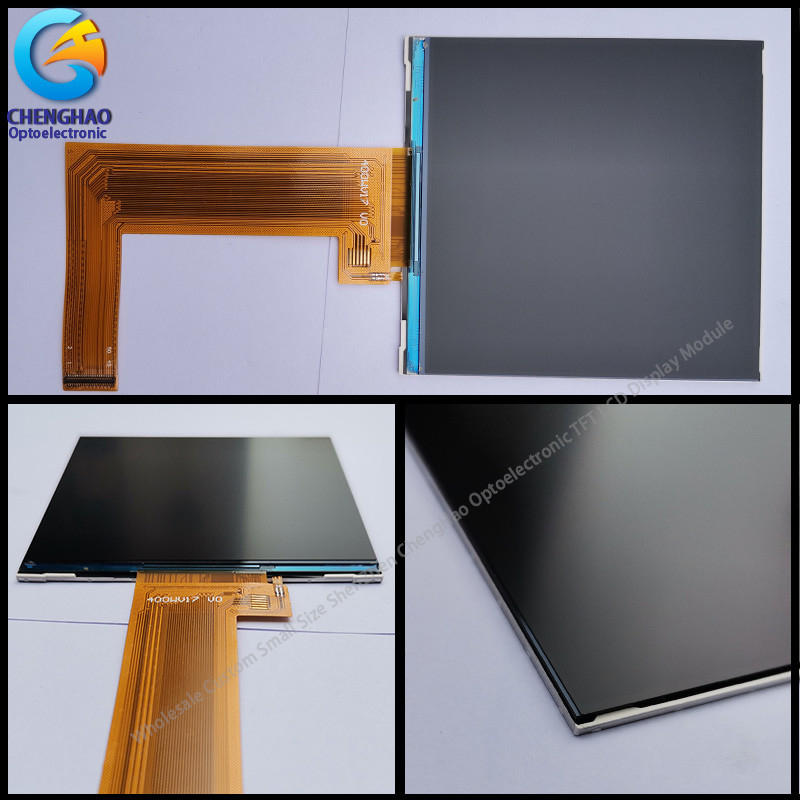

आईपीएस ट्रांसमिसिव एलसीडी डिस्प्ले मॉड्यूल 4 इंच 350 सीडी / एम 2 सीओजी एफपीसी आरजीबी के साथ 0



4. त्वरित विवरण



* एलसीडी नाम: आरजीबी इंटरफेस के साथ 4 इंच स्क्वायर एलसीडी 480x480 संकल्प रंग एलसीडी डिस्प्ले मॉड्यूल
* भाग संख्या: KCH400WV17A
* आकार: 4 इंच
* टच पैनल के साथ या नहीं: नहीं
* सपोर्ट टच टाइप: कैपेसिटिव / रेसिस्टिव टच पैनल
* प्रदर्शन प्रकार: टीएफटी
* प्रदर्शन रंग: 16.7M
* संकल्प (पिक्सेल): 480 (आरजीबी) * 480
* देखने की दिशा: 80/80/80/80
* नियंत्रक आईसी: ST7701S
* प्रदर्शन मोड: ट्रांसमिसिव / सामान्य रूप से काला
* कुल आकार: 74.83 (डब्ल्यू) * 78.98 (एच) * 1.98 (टी) मिमी
* सक्रिय क्षेत्र: 71.856 (डब्ल्यू) * 70.176 (एच) मिमी
* ल्यूमिनेन्स: 350 सीडी/एम2
* कंट्रास्ट: 800:1
* इंटरफ़ेस प्रकार: एसपीआई + आरजीबी
* पिन नंबर: 50pin
* कनेक्टिंग प्रकार: कनेक्टर प्रकार
बैकलाइट: 8 एलईडी समानांतर
अगर = 40 एमए, वीएफ = 12.8 वी


5. आवेदन

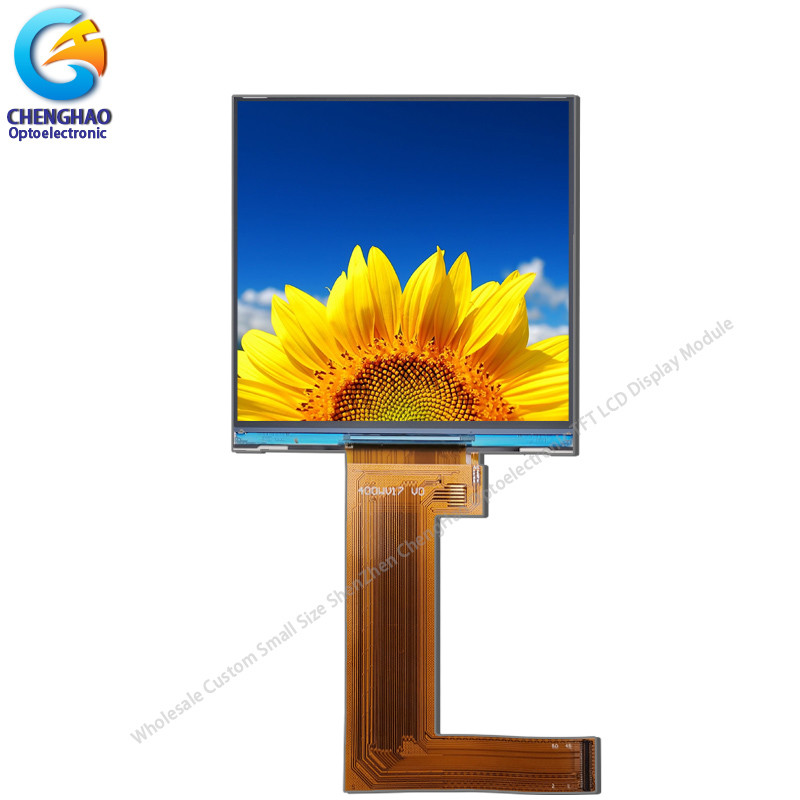

आईपीएस ट्रांसमिसिव एलसीडी डिस्प्ले मॉड्यूल 4 इंच 350 सीडी / एम 2 सीओजी एफपीसी आरजीबी के साथ 1




6. हमारी सेवा



(1) पूरी तरह से / अर्ध-स्वचालित उत्पादन लाइन सर्वोत्तम गुणवत्ता सुनिश्चित करती है।
(2) कस्टम डिजाइन, विशेष रूप से आपकी आवश्यकताओं को पूरा कर सकता है।
(3) तेजी से वितरण, लीड समय के लिए लगभग 20 दिन
(4) अनुरोध पर उपलब्ध नमूने;छोटे MOQ आदेश पर बातचीत की जा सकती है।
(5) आपको सर्वोत्तम पूर्व-बिक्री और बिक्री के बाद सेवा प्रदान करें।





8. अक्सर पूछे जाने वाले प्रश्न





प्रश्न: भुगतान के तरीके?
टी/टी, पेपैल और वेस्टर्न यूनियन आदि
नमूने के लिए: अग्रिम भुगतान।
बड़े पैमाने पर उत्पादन के लिए: शिपमेंट से पहले 50% जमा और 50% शेष राशि।



प्रश्न: उत्पादों का नेतृत्व समय क्या है?
ए: स्टॉक में नमूने भुगतान के बाद 3 दिनों के भीतर भेजे जाएंगे।
बड़े पैमाने पर उत्पादन के लिए दो से चार सप्ताह



प्रश्न: वारंटी अवधि कब तक है?
एक: आम तौर पर वारंटी अवधि एक वर्ष है।यह विभिन्न उत्पादों पर निर्भर करता है।



प्रश्न: उत्पाद MOQ क्या है?
ए: विभिन्न उत्पाद में अलग-अलग MOQ हैं, कृपया विस्तृत जानकारी के लिए बिक्री से संपर्क करें।



प्रश्न: आपकी बिक्री के बाद सेवा क्या है?
ए: यदि कोई समस्या है, तो आपको 24 घंटे के भीतर हमारा जवाब मिल जाएगा।समाधान हमारी पेशेवर तकनीकी टीम द्वारा तुरंत पेश किया जाएगा।





यदि आपके पास और प्रश्न हैं, तो कृपया हमसे अभी संपर्क करें, हम आपके साथ संवाद करने के लिए तत्पर हैं!
