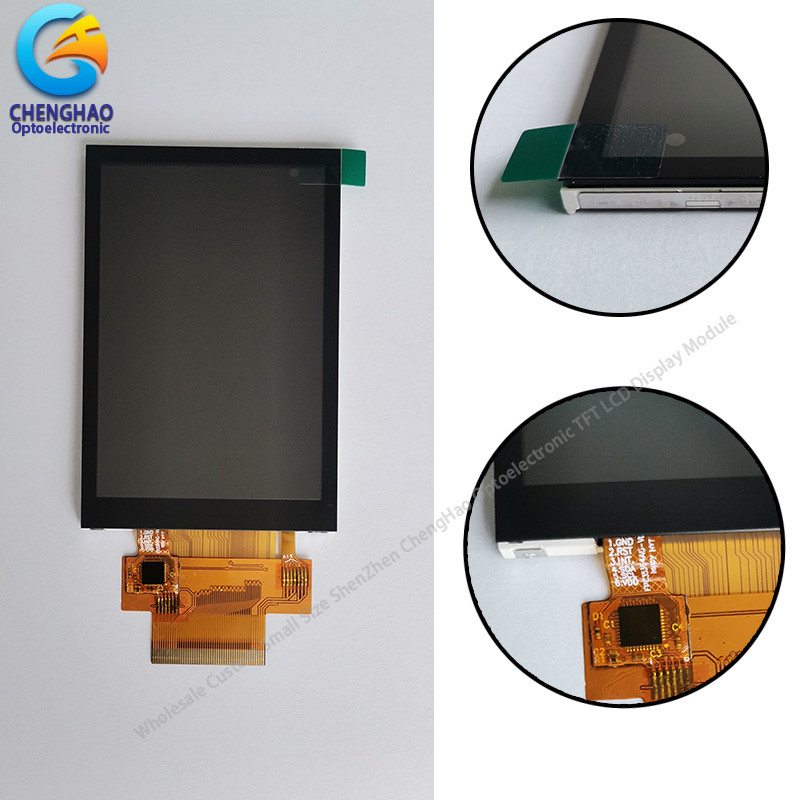

कैपेसिटिव टच पैनल के साथ 3.5 इंच 320x480 आईपीएस टीएफटी डिस्प्ले मॉड्यूल

न्यूनतम आदेश मात्रा : 1 टुकड़ा मूल्य : Negotiation
पैकेजिंग विवरण : <i>All the products are packed in right way to keep it safe.</i> <b>सभी उत्पादों को सुरक्षित रखने के प्रसव के समय : 7-15 कार्य दिवस
भुगतान शर्तें : टी/टी आपूर्ति की क्षमता : 300 केपीसी/माह
उत्पत्ति के प्लेस: शेनझेन, चीन ब्रांड नाम: Chenghao/Oem
प्रमाणन: ROHS、ISO9001、CE मॉडल संख्या: CH350HV40A-सीटी

विस्तार जानकारी

प्रोडक्ट का नाम: 3.5 इंच छोटा TFT Dsipaly मॉड्यूल एलसीडी प्रकार: 3.5&quot; सीटीपी के साथ टीएफटी
बिंदु व्यवस्था: 320 (आरजीबी) × 480 डॉट्स रंग फिल्टर सरणी: आरजीबी लंबवत पट्टी
प्रदर्शन प्रणाली: आईपीएस / ट्रांसमिशन / आम तौर पर काला देखने की दिशा: 80/80/80/80
टीएफटी चालक आईसी: ILI9488 बैक लाइट: 280 सीडी/एम2
हाई लाइट:

ILI9488 छोटी एलसीडी टच स्क्रीन

,

आईपीएस ट्रांसमिशन छोटी एलसीडी टच स्क्रीन

,

सीटीपी एसपीआई टीएफटी एलसीडी पैनल

उत्पाद विवरण





1. विशिष्टता



वस्तु मानक मान इकाइयां
एलसीडी प्रकार 3.5''टीएफटी --
बिंदु व्यवस्था 320 (आरजीबी) × 480 डॉट्स
चालक आईसी ILI9488 --
मॉड्यूल आकार 56.54 (डब्ल्यू) × 84.96 (एच) × 3.97 (टी) मिमी
सक्रिय क्षेत्र 48.96 (डब्ल्यू) × 73.44 (एच) मिमी
डॉट पिच 0.153 (डब्ल्यू) × 0.153 (एच) मिमी
परिचालन तापमान - 20 ~ + 70
भंडारण तापमान - 30 ~ + 80
बैक लाइट समानांतर में 6 सफेद एलईडी --
वज़न टीबीडी जी





2. विवरण



ChengHao डिस्प्ले मॉडल CH350HV40A-CT कैपेसिटिव टच पैनल के साथ 3.5 इंच IPS TFT डिस्प्ले मॉड्यूल है।यह मॉडल एक TFT LCD पैनल, एक ड्राइविंग IC, एक बैक-लाइट, कैपेसिटिव टच पैनल और FPC से बना है।

इस TFT LCD में 3.5 (ऊर्ध्वाधर स्क्रीन) इंच का विकर्ण रूप से मापा गया सक्रिय प्रदर्शन क्षेत्र है जिसमें 320 क्षैतिज x 480 ऊर्ध्वाधर पिक्सेल हैं।

इस प्रोजेक्ट के लिए इस्तेमाल किया जाने वाला ड्राइवर ILI9488 है और सिग्नल इनपुट द्वारा 262K 65K / 16.7M रंग प्रदर्शित कर सकता है।ड्राइवर को डिस्प्ले मॉड्यूल को चलाने के लिए घटकों सहित FPC के माध्यम से ग्लास और इंटरकनेक्शन पर लगाया गया है।समर्थन एसपीआई / आरजीबी मल्टी-इंटरफ़ेस।

इसके अलावा, FPC को ग्राहकों की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है, जैसे बैक-लाइट और CTP संरचना को संशोधित करना, इंटरफ़ेस परिभाषा, आदि।

RoHS अनुपालन और हलोजन मुक्त।



3. चित्र



टिप्पणियाँ:
(1) प्रदर्शन प्रकार: 3.5 इंच TFT+CTP
(2) देखने की दिशा: सभी देखने का कोण
(3) एलसीडी ड्राइव आईसी: ILI9488
(4) पोलराइज़र मोड: ट्रांसमिसिव / नेगेटिव
(5) ऑपरेटिंग टेम्प: -20 ~ 70 ℃
(6) भंडारण अस्थायी: -30 ~ 80 ℃
(7) अचिह्नित सहिष्णुता: ±0.20
(8) सुरक्षा: आरओएचएस



कैपेसिटिव टच पैनल के साथ 3.5 इंच 320x480 आईपीएस टीएफटी डिस्प्ले मॉड्यूल 0





4. त्वरित विवरण



* एलसीएम नाम: 3.5 इंच 320x480 संकल्प आईपीएस टीएफटी डिस्प्ले स्क्रीन
* आदर्श: CH350HV40A-CT
* एलसीएम आकार: 3.5 इंच
* टच पैनल के साथ या नहीं: हाँ
* टच टाइप: कैपेसिटिव / रेसिस्टिव टच पैनल (वैकल्पिक)
* प्रदर्शन प्रकार: 3.5 "टीएफटी
* प्रदर्शन रंग: 262K (वैकल्पिक)
* डॉट्स की संख्या: 320*480 डॉट्स
* टीएफटी डॉट पिच: 0.153×0.153 मिमी
* व्यूइंग एंगल: 80/80/80/80
* चालक आईसी: ILI9488
* डिस्प्ले मोड: आईपीएस / ट्रांसमिशन / आम तौर पर ब्लैक
* मॉड्यूल का आकार: 56.54 × 84.96 × 2.4 मिमी
* टीएफटी सक्रिय क्षेत्र: 48.96 × 73.44 मिमी
* ल्यूमिनेन्स: 300 निट्स
* कंट्रास्ट: 800: 1
* समर्थन इंटरफ़ेस प्रकार:

4-लाइन_8बिट एसपीआई

3-लाइन_9बिट एसपीआई

8 बिट 8080 सिस्टम इंटरफ़ेस

9 बिट 8080 सिस्टम इंटरफ़ेस

16 बिट 8080 सिस्टम इंटरफ़ेस

18 बिट 8080 सिस्टम इंटरफ़ेस

एसपीआई +16-बिट आरजीबी इंटरफ़ेस

एसपीआई +18-बिट आरजीबी इंटरफ़ेस



* पिन नंबर: 50 पिन
* पिन पिच: 0.3 ~ 0.4 मिमी
* इनपुट वोल्टेज: 3.2V
* बैकलाइट प्रकार और रंग: एलईडी बैकलाइट / सफेद
बैकलाइट: 6 एलईडी समानांतर





5. आवेदन





कैपेसिटिव टच पैनल के साथ 3.5 इंच 320x480 आईपीएस टीएफटी डिस्प्ले मॉड्यूल 1








6. हमारी सेवा



(1) पूरी तरह से / अर्ध-स्वचालित उत्पादन लाइन सर्वोत्तम गुणवत्ता सुनिश्चित करती है।
(2) कस्टम डिजाइन, विशेष रूप से आपकी आवश्यकताओं को पूरा कर सकता है।
(3) तेजी से वितरण, लीड समय के लिए लगभग 20 दिन
(4) अनुरोध पर उपलब्ध नमूने;छोटे MOQ आदेश पर बातचीत की जा सकती है।
(5) आपको सर्वोत्तम पूर्व-बिक्री और बिक्री के बाद सेवा प्रदान करें।



7. अक्सर पूछे जाने वाले प्रश्न



Q1.हम कौन हैं?
हम गुआंग्डोंग चीन में स्थित हैं, 2015 से शुरू करते हैं, बेचते हैं

पश्चिमी यूरोप ( 35.00%)

ओशिनिया (25. 00%)

उत्तरी अमेरिका (13.00%)

दक्षिण अमेरिका ( 7.00% )

दक्षिण पूर्व एशिया ( 7. 00%)

उत्तरी यूरोप ( 7.00% )

दक्षिणी यूरोप (4.0%)

घरेलू बाजार (2. 00%)।

हमारे कार्यालय में कुल 30 लोग हैं।



Q2 हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व-उत्पादन नमूना;
शिपमेंट से पहले हमेशा अंतिम निरीक्षण।



Q3.आप हमसे क्या खरीद सकते हैं?
कलर टीएफटी एलसीडी, टच पैनल मॉड्यूल, पैक और कवर ग्लास, मोनोक्रोम एलसीडी, कन्वर्टर बोर्ड।



प्रश्न4.आपको अन्य आपूर्तिकर्ताओं से नहीं हमसे क्यों खरीदना चाहिए?
चेंगाओ एलसीडी एक राष्ट्रीय उच्च तकनीक उद्यम है जो वर्ष 2016 में स्थापित हुआ था। हम एलसीडी स्क्रीन, टच स्क्रीन और व्यापक डिस्प्ले समाधानों के अनुसंधान और विकास, निर्माण और बिक्री के लिए प्रतिबद्ध हैं।



प्रश्न5.हम क्या - क्या सेवाएं प्रदान कर सकते हैं?
स्वीकृत वितरण शर्तें: एफओबी, सीआईएफ, ईएसडब्ल्यू, एफसीए, डीडीपी, एक्सप्रेस डिलीवरी;
स्वीकृत भुगतान मुद्रा: यूएसडी, सीएनवाई;
स्वीकृत भुगतान प्रकार: टी/टी, एल/सी, मनीग्राम, क्रेडिट कार्ड, पेपैल, वेस्टर्न यूनियन, नकद;
बोली जाने वाली भाषा: अंग्रेजी, चीनी



यदि आपके पास और प्रश्न हैं, तो कृपया हमसे अभी संपर्क करें, हम आपके साथ संवाद करने के लिए तत्पर हैं!
